Boundary Treatments

约 3134 个字 预计阅读时间 16 分钟

Dirichlet Boundary Conditions

Equality Constraint Formulation

Dirichlet Boundary Conditions(DBC) 集成到优化器中时，通常表示为 Linear Equality Constraints：

\[\tag{5.1.1} Ax=b \]
  • \(A\) 是一个 \(m\times dn\) 的矩阵，\(m\le dn\)。
    • \(d\) 是顶点的 Dimension，\(n\) 是顶点个数
  • \(b\) 是一个 \(m\times 1\) 的向量，它制定了约束规定的精确值

Dirichlet Boundary Conditions 最常见的两种类型是 Sticky 和 Slip (粘性和滑动)：

  • <1> Sticky DBC: 在时间步内将某些节点的位置固定
  • <2> Slip DBC: 将边界条件节点约束到特定的线性子空间内，例如一个平面或一条直线

Sticky Dirichlet Boundary Conditions Example

对于一个包含两个 Node \((x_{11}, x_{12})\), \((x_{21}, x_{22})\) 的 2D System，要将第二个节点固定在点 \((1,2)\) 上，则边界条件表示为：

\[\left [\begin{matrix}0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1\end{matrix}\right ] \left [ \begin{matrix} x_{11} \\ x_{12} \\ x_{21} \\ x_{22} \end{matrix} \right]= \left[ \begin{matrix} 1 \\ 2 \end{matrix} \right].\]

Slip Dirichlet Boundary Conditions Example

同上节点系统，想要约束第一个节点到直线 \(2x+3y=4\) 上，则边界条件表示为：

\[\left [\begin{matrix}2 & 3 & 0 & 0 \end{matrix}\right ] \left [ \begin{matrix} x_{11} \\ x_{12} \\ x_{21} \\ x_{22} \end{matrix} \right]= 4.\]

如果所有边界条件在每个时间步的开始已经满足，那么优化过程中我们只需要控制边界条件的保持即可，表示为：

\[\tag{5.1.2} A\Delta x=0 \]

其中，\(\Delta x\) 是优化迭代中的搜索方向（节点更新时用到搜索方向和搜索步长 \(x+\alpha \Delta x\)）

为了在时间步强制执行 (5.1.2)，我们在求解搜索方向 \(\Delta x\) 的牛顿迭代中处理这个问题。这个过程涉及使用 Incremental Potential 的二次近似来形成拉格朗日函数：

\[ L(\Delta x, \lambda)= \frac{1}{2}\Delta x^T H\Delta x+ g^T \Delta x + \lambda^T A\Delta x \]

在这里，\(g,H\) 分别是 IP 的 Grad 和 Hessian（一阶导和二阶导）；\(\lambda\) 是一个 \(m\times 1\) 的拉格朗日乘子向量。

通过最大-最小优化 \(L(\Delta x, \lambda)\) 来处理这个问题：

\[ \max_{\lambda} \min_{\Delta x} L(\Delta x, \lambda) \]

我们一方面想要 IP 最小，一方面想要保持 (5.1.2)

经过合理求解后，转换成如下重要 KKT 系统：

\[\tag{5.1.3} \left[\begin{matrix} H & A^T \\ A & \end{matrix}\right]\left[\begin{matrix} \Delta x \\ \lambda \end{matrix}\right] = \left[ \begin{matrix} -g \\ 0\end{matrix} \right]. \]

该系统不是对称正定的，并且其大小锁着边界节点数量增加而增加

DOF Elimination Method

对于最简单的 Sticky BC，其约束矩阵 \(A\) 仅起到了选择的作用，具体来说就是只在 BC 节点对应处为 1，其余为 0。

由此，可以证明得到 \(AA^T\) 为一个 \(m\times m\) 的单位矩阵；\(A^TA\) 是一个 \(dn\times dn\) 的对角矩阵，只有 BC 节点的对应项为 1，其余为 0。

知道如上信息后，我们对 (5.1.3) 的上半部分左乘一个 \(A\)：

\[ \left[\begin{matrix} AH & AA^T \\ A & \end{matrix}\right]\left[\begin{matrix} \Delta x \\ \lambda \end{matrix}\right] = \left[ \begin{matrix} -Ag \\ 0\end{matrix} \right]. \]

可以直接解出 \(\lambda\)：

\[\tag{5.2.1} \lambda = -AH \Delta x - Ag \]

将 (5.2.1) 代回 (5.1.3) 解出 \(\Delta x\)：

\[\tag{5.2.2} (I-A^TA)H \Delta x = (I-A^TA) (-g) \]

此处 \(I-A^TA\) 矩阵相当于“屏蔽”了那么 BC 节点的行，即只保留了非约束节点的信息。

实际上，由于第二个块行在原方程中已经给出了 BC 节点的 \(\Delta x\)（这些节点是已知的，一般为 0，即保持原位置），因此（5.2.2）是一个欠约束系统。考虑到这点，可以将整个系统按照 BC 节点和非 BC 节点（记作 B 和 U）的方式进行分块：

\[H=\left[\begin{matrix}H_{BB} & H_{UB} \\ H_{BU} & H_{UU} \end{matrix}\right],Δx=\left[\begin{matrix}Δx_B \\ Δx_U\end{matrix}\right],g=\left[\begin{matrix}g_B \\ g_U\end{matrix}\right].\]

由于 BC 节点的位移变化 \(\Delta x_B = 0\)（固定边界条件），我们可以把系统简化为只求解非约束节点的方程：

\[H_{UU}\Delta x_U = -g_U. \tag{5.2.3}\]

这就是一个对称正定（SPD）的线性系统，只包含非 BC 节点，从而大大降低了求解规模和复杂度。

上述方法主要用于数学解释，在实际应用中，构建 (5.2.3) 方程涉及到重新排列自由度等繁琐低效的过程，通常被避免。

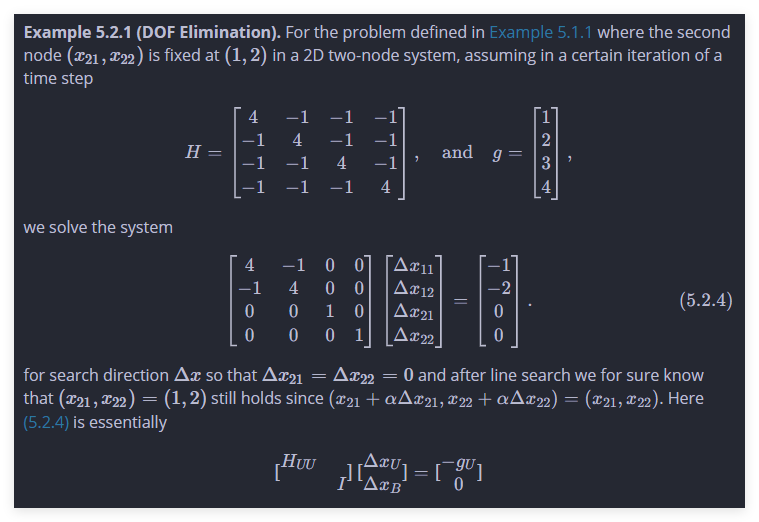

为了避免重新排列自由度的需要，可以对原始线性系统直接进行修改，使其与方程 (5.2.3) 一致。具体而言：

  • 将 \(g\) 内对应边界条件节点的行都置 0
  • 对于 \(H\) 中与 BC 节点相关的行和列，对角项设置为 1，其余置 0


Slip Dirichlet Boundary Conditions

与 Sticky DBC 不同，一般的 Slip DBC 不能通过 DOF Elimination Method 解决。为了应对这种复杂性，我们可以采用基变换策略。

Axis-Aligned Slip DBC

在深入研究更一般的情况前，我们首先考察那些轴对齐的滑动 DBC。

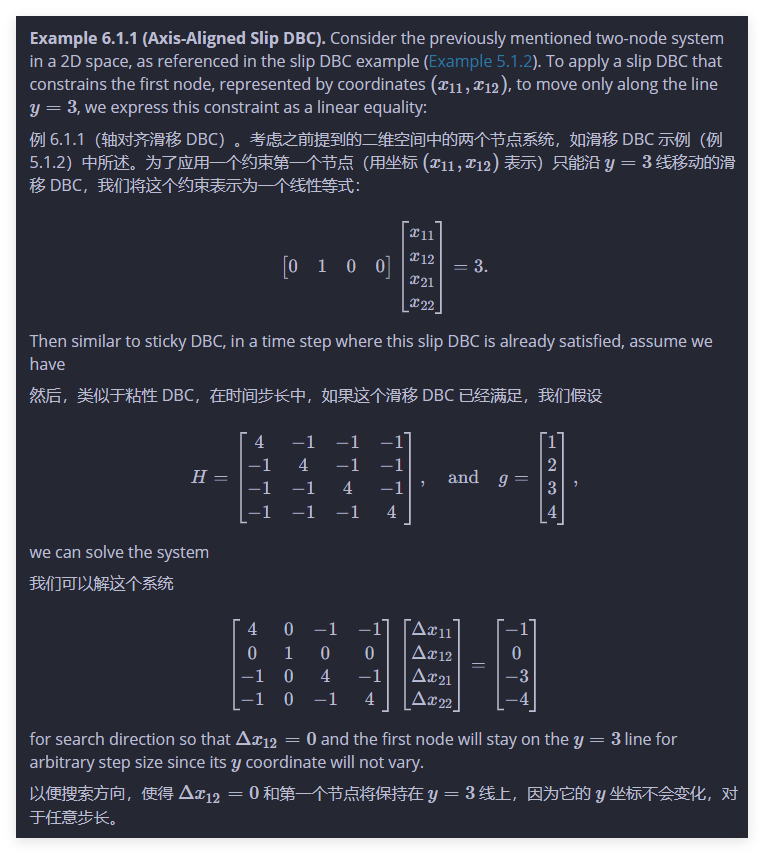

轴对齐滑动 DBC 的一个优点就是它们的约束矩阵和粘性 DBC 相似，因此也可以通过相同的自由度消除方法进行管理求解：


Change of Variables

在处理一般 Slip DBC 时，一个局限性体现在 \(AA^T\) 不是一个 \(m\times m\) 的单位矩阵，我们同上进行拉格朗日处理：

\[\tag{6.2.1} \lambda =-(AA^T) ^{-1} AH\Delta x - (AA^T) ^{-1} Ag \]
\[\tag{6.2.1} (I-A^T (AA^T) ^{-1} A) H\Delta x = (I- A^T (AA^T) ^{-1} A) -g \]

这里 \(I-A^T (AA^T) ^{-1} A\) 没有特殊的结构，这使得自由度消除方法难以应用。

为了简化约束，我们对约束矩阵 \(A\) 进行奇异值分解(SVD)：

\[ A=USV^T \]
  • \(U\) 是 \(m\times m\) 的正交矩阵
  • \(V\) 是 \(dn\times dn\) 的正交矩阵
  • \(S\) 是 \(m\times dn\) 的对角矩阵

通过定义 \(y=V^T\Delta x\) 和 \(\lambda ' =U^T\lambda\)，我们将 KKT 系统 (5.1.3) 重新格式化：

\[\tag{6.2.3} \left[\begin{matrix} V^THV & S^T \\ S & 0 \end{matrix}\right]\left [\begin{matrix}y \\ \lambda ' \end{matrix}\right]= \left[\begin{matrix} -V^Tg \\ 0\end{matrix} \right] \]

一旦我们解出 \(y\) ，那么 \(\Delta x\) 可以通过 \(\Delta x=Vy\) 轻松恢复。

Limitations of SVD

  • 对大矩阵执行 SVD 具有挑战性，impractical
  • 正交矩阵 \(V\) 通常是密集的，那么对 \(V^THV\) 进行变量替换计算效率较低、成本较高

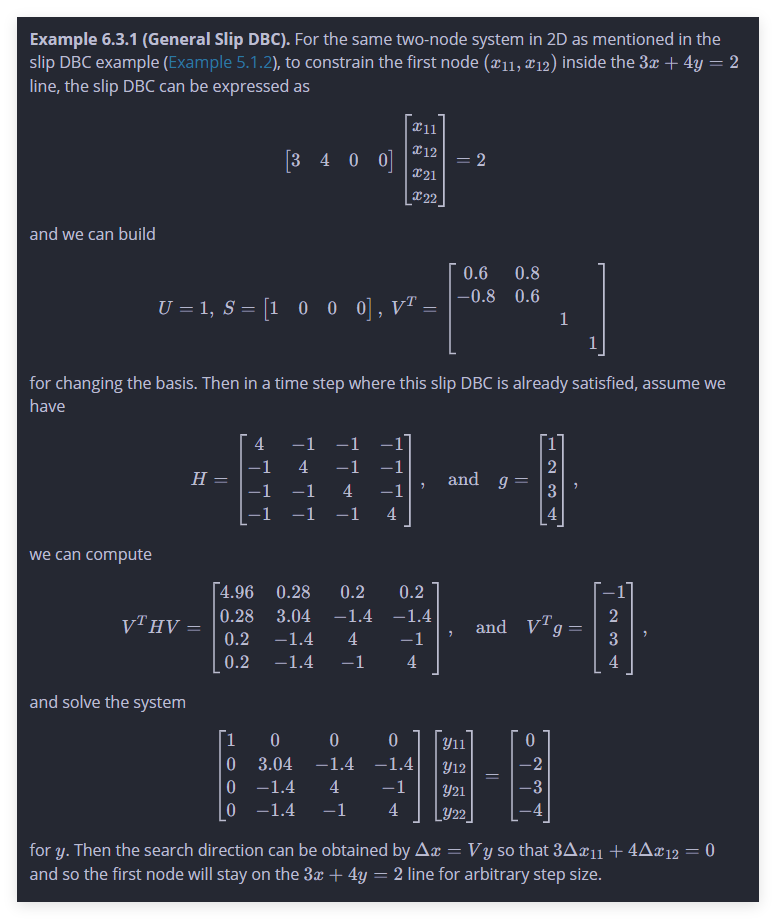

General Slip DBC

对于一个在 3D 平面上互动的节点 \(i\) 的 DBC，可以表示为：

\[ n_i^T \Delta x_i =0 \]

其中 \(n_i\) 是滑动平面的法线。对向量 \(n_i\) 进行 SVD，我们得到：

\[\tag{6.3.1} n_i^T= U_i S_i V_i^T =1 \left[\begin{matrix}1 & 0 & 0\end{matrix}\right] \left[\begin{matrix} n_i^T \\ m_i^T \\ l_i^T\end{matrix}\right] \]

单位向量 \(n_i\), \(m_i\) 和 \(l_i\) 组成了 3D orthonormal basis（三维正交归一基），这种分解有助于我们在后续处理中有针对性的将“法向”方向变化置 0，而保留切向方向。

正交归一基

内积空间中一组向量基底中每个向量模长都为 1，且每两个向量都正交

接下来对 Hessian 矩阵等进行处理，得到可以使用 DOF 消除法进行处理的系统。

此处处理没能理解清楚，因此就不写到这了，请自己去看原文


Distance Barrier for Nonpenetration

Contact Modeling 是确保固体不与障碍物或自身相交的关键。本节我们将深入探讨 IPC 框架中非穿透性具体细节。

Signed Distance

符号距离拓展了无符号距离的概念，使其能够涵盖具有封闭边界的固体几何形状。IPC 通过非穿透性约束消除了固体内部出现负距离的可能性，因此，在符号距离保持非负的状态下，非穿透性成功实现。

Codimension

余维数指，对于空间 \(V\) 的线性子空间 \(W\)，\(W\) 在 \(V\) 中的余维数是它们维度的差：

\[codim(W)=din(V)-dim(W)\]

例如在三维空间中，一个平面的余维数为 1，一条直线的余维数为 2。在 CG 中，通常用余维数为 1、2 的几何模拟布料和头发。

但是有符号距离常用于参数表示的几何以及 Grid 表示的几何中，此处我暂不深究。

Distance Barrier

当符号距离在障碍物外部平滑时，我们可以引入非穿透约束来模拟接触。这些约束使用 \(d(x)\) 进行公式化，旨在最小化系统的 Incremental Potential：

\[\tag{7.2.1} \min_x E(x)\ \ s.t.\ d_{ij}\ge 0 \]

其中 \(d_{ij}\) 表示任意节点 \(i\) 与任意障碍物 \(j\) 之间的符号距离。通过确保 \(d_{ij}\) 非负，我们有效防止物体和障碍物的穿透。

为了解决 (7.2.1) 的不等式约束优化问题，我们引入 Barrier Potential \(P_b(x)\)，来将其转换为下面的无约束优化问题：

\[\tag{7.2.2} \min_x E(x)+h^2P_b(x) \]

Barrier Potential 的定义如下：

\[\tag{7.2.3} \begin{array}l P_b(x)= \sum_{i,j} A_i \hat{d}b( d_{ij}(x))\\ b(d_{ij}(x))=\begin{cases}\frac{k}{2}\left( \frac{d_{ij}}{d}-1\right)\ln \frac{d_{ij}}{d} & d_{ij}\lt \hat{d} \\ 0 & d_{ij}\ge \hat{d} \end{cases} \end{array} \]
  • \(b()\) 为 Barrier Energy Density Function，当距离接近于 0 时，此函数趋于无穷大，提供强大的排斥力以防止穿透
  • \(\hat{d}\) 为距离阈值
  • \(k\) 为接触刚度（Contact Stiffness），控制接触力相对距离的变化率
  • \(A_i\) 为节点 \(i\) 的 Contact Area，是设置的关键参数
    • 计算 \(P_b(x)\) 使用 Volumn Element \(\omega_i =A_i \hat{d}\) 加权求和

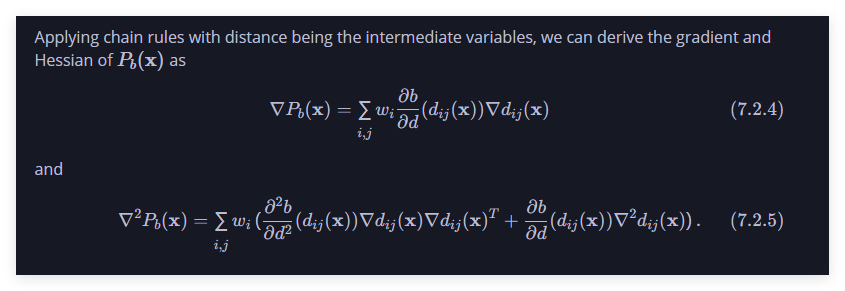

应用链式法则，我们计算得到 Barrier Potential 的 Gradient 和 Hessian 如下：


在较大时间步长中，Incremental Potential 可能会有多个局部极小值，这种情况可能会导致 Tunneling Issue，即固体意外穿过障碍物。为了减轻这种风险，我们引入一种由 CCD 驱动的过滤线搜索策略。

Penetration-free Trajectory

IPC 将优化路径视为运动轨迹的近似，具体来说，如果优化进行了 \(l\) 次迭代，可以用如下简单折线表示优化路径：

\[ \{(1-\beta)x^i + \beta x^{i+1} | \beta \in [0,\alpha],\ i=0,1,2,...,l\} \]

其中 \(\alpha\) 即为线搜索中更新迭代变量的步长 \(x^{i+1} = x^i + \alpha p\)。在给定一个初始无穿透的 \(x^i\)，我们想要保证 \(x^i \rightarrow x^{i+1}\) 之间都是无穿透的，那么只需要在每次迭代中使用 CCD 计算 \(\alpha\) 的上界。

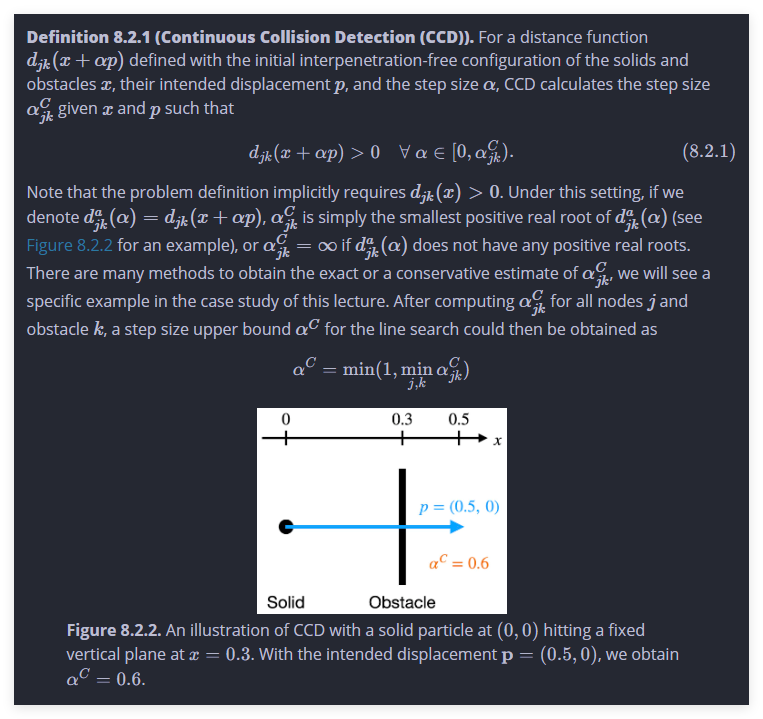

Continuous Collision Detection

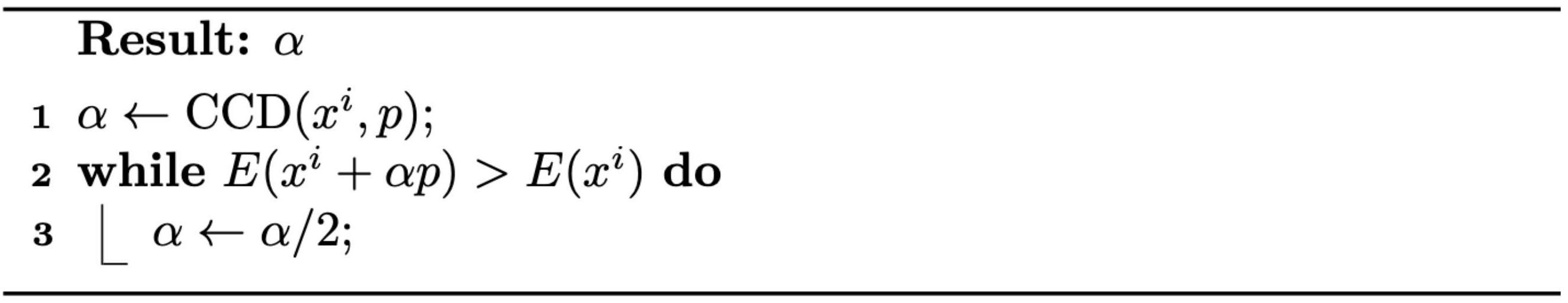

现在我们有了 Filter Backtracing Line Search 算法，与从步长为 1 开始不同，它初始化 \(\alpha\) 为 \(\alpha^C\)，这种修改虽然细微，但意义重大：


Moving Boundary Conditions

动态的 Collision Objects(CO) 和 Moving Boundary Conditions 在许多仿真场景中至关重要。CO 可被视为一组 BC 节点。

在大时间步、高速度或显著变形的情况下，直接指定 BC 节点通常会导致穿透或伪影。为了解决这些挑战，我们引入 Penalty Method。此方法逐步调整模拟，使其朝着满足 CO 和 BC 约束且避免相互穿模的可行集发展。

Penalty Method

在时间步 \(n\rightarrow n+1\) 中，首先根据预设的运动规则或控制输入计算出每个 BC 节点的目标位置 \(\hat{x}_{k}^{n+1}\) ，其中 \(k\) 是边界节点的编号。

在牛顿迭代中，我们定义 Velocity Residual 用来判断当前迭代 \(x^i\) 与目标位置之间的距离：

\[ r_{BC,k}^i = \frac{1}{h} ||x_k^i - \hat{x}_k^{n+1}||. \]

当 \(r_{BC,k}^i\) 的值低于预设容差 \(\epsilon\) 时，则将该节点固定在该位置 \(x_k^i = \hat{x}_k^{n+1}\) ，然后再应用 DOF Elimination Method 移除该点的自由度。

对于其它离目标位置较远的 BC 节点，为了推动其向目标位置移动，我们在 Incremental Potential 中为其添加 Penalty：

\[\tag{11.1.1} \frac{k_M}{2} m_k ||x_k - \hat{x}_k^{n+1}|| ^2. \]
  • \(m_k\) 为节点质量
  • \(k_M\) 为 Penalty Stiffness，允许主观设置

\(k_M\) 的设置不当可能会带来问题：

  • \(k_M\) 太小，节点受 Penalty 的吸引力不足，无法有效靠近目标
  • \(k_M\) 太大，系统整体刚性过大，引起数值不稳定，甚至与碰撞或其它约束产生冲突

一般设置其初值低于 \(10^6\)。在牛顿迭代中，当某些 BC 节点的 \(r_{BC,k}^i\) 仍然较大时，会将其 \(k_M\) 翻倍，然后继续求解，知道所有 BC 节点都接近其目标位置。

一旦所有 BC 节点都降低到容差之下，就可以固定这些节点，在后续迭代中应用 DOF 消除法求解。
