Data-Level Parallelism

约 1506 个字 89 行代码 预计阅读时间 9 分钟

DLP 指的是数据流中存在大量的并行性

SIMD 指令架构是实现数据级并行的主要方法，常用在面向矩阵的科学计算、面向媒体的图像/视频处理等。

相比于 TLP 的 MIMD，SIMD 更高效节能，因为 SIMD 只需要一条指令流控制多个数据流，因此在移动端应用广泛。

Vecter Processor

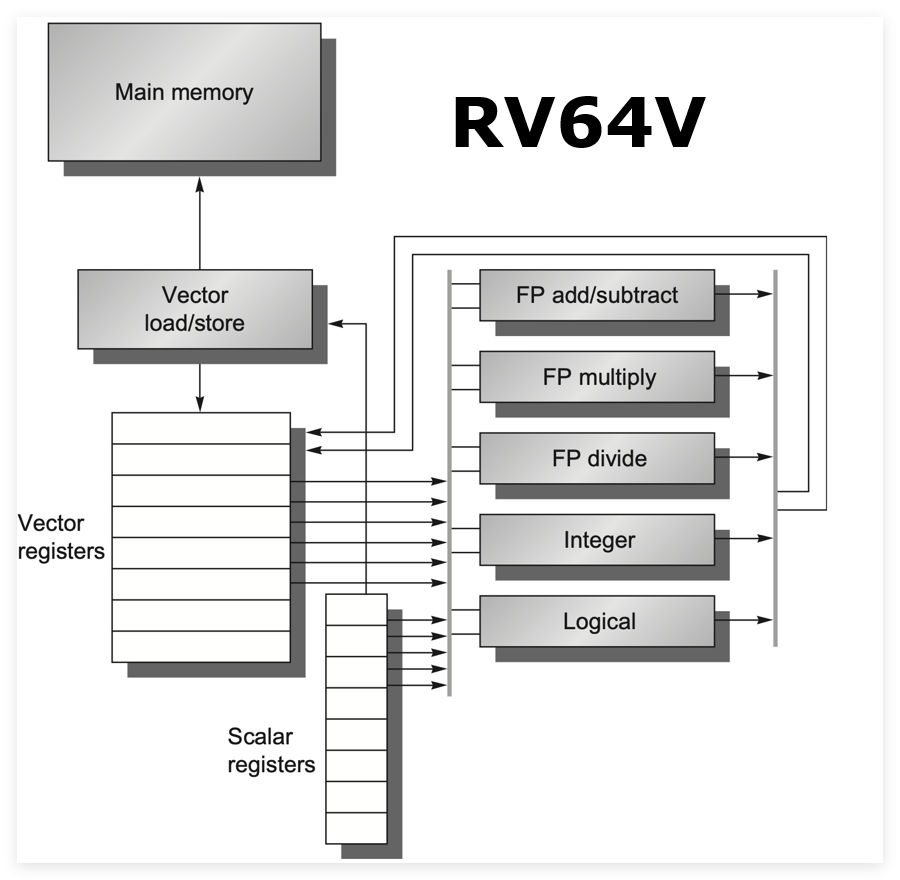

RV64V: RISC-V + 向量指令扩展

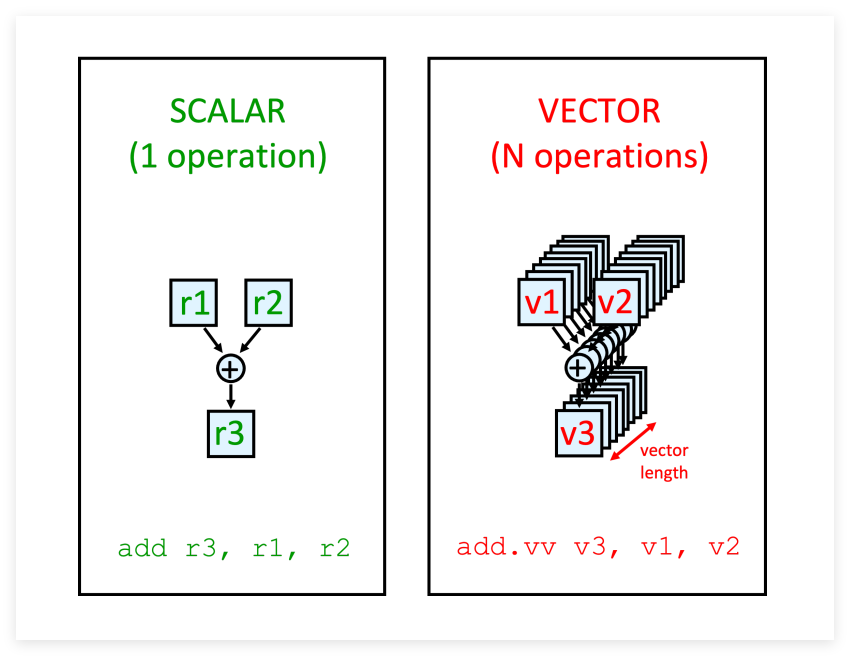

Vector 对标我们之前所说的 Scalar(标量)，它使用单独一条指令对一串类数组的向量数据进行操作，节省了 Instruction Fetch 和 Decode 的时间。


注意向量加法也不是同时并行计算的，也是单个单个计算，所以说节省了 IF 和 ID 的时间

我们以一个 32 elements 的向量计算 \(a*\overrightarrow{X} + \overrightarrow{Y}\) 为例：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
# RISC-V CODE
    fld  f0, a           # Load scalar a
    addi x28, x5, 256    # Last address to load
Loop:
    fld  f1, 0(x5)       # f1 = X[i]
    fmul.d f1, f1, f0    # f1 = a * X[i]
    fld  f2, 0(x6)       # f2 = Y[i]
    fadd.d f2, f2, f1    # f2 = a * X[i] + Y[i]
    fsd  f2, 0(x6)       # store into Y[i]
    addi x5, x5, 8       # inc index to X
    addi x6, x6, 8       # inc index to Y
    bne x28, x5, Loop

# RV64V CODE
    vsetdcfg  4 * FP64    # Enable 4 DP FP vregs
    fld       f0, a       # Load scalar a
    vld       v0, x5      # Load vector X
    vmul      v1, v0, f0  # Vector-scalar mult
    vld       v2, x6      # Load vector Y
    vadd      v3, v1, v2  # Vector-vector add
    vst       v3, x6      # Store the sum
    vdisable              # Disable vector regs

一个向量中的计算都不应该依赖于前面的结果，这个数据依赖是由编译器来保证的，硬件无需检查，从而确保较高的 Clock Rate。

向量处理器有大量的存储访问需求，其存储器经过特殊设计高度交错，并且不使用 Data Cache。其对内存的带宽具有较高要求。

向量处理器有两种类型：

  • Memory-Memory Processor
    • 直接操作内存中的数据
    • e.g. CDC Star-100, TI ASC
    • 内存带宽要求较高
    • 检查 Memory 的依赖较为复杂
  • Vector Register Processor
    • 先将数据加载到寄存器中再进行操作
    • e.g. Cray-1, 以及自 1980s 后的所有 Vector Machines
    • 我们所说的 Vector Processor 都默认为 Vector Register 类型(包括后面讨论的)

以下程序用于简单对比二者区别：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
# C code
for (i=0;i<N;i++)
{
    C[i] = A[i] + B[i];
    D[i] = A[i] - B[i];
}

# Memory-Memory
ADDV    C, A, B
SUBV    D, A, B

# Vector Register
LV      V1, A
LV      V2, B
ADDV    V3, V1, V2
SV      V3, C
SUBV    V4, V1, V2
SV      V4, D

在没有结构冲突和数据冲突的条件下，一个向量计算的执行时间取决于向量长度。RV64V 指令集中的 FU 一个周期可以处理一个向量元素，因此其执行时间可认定为向量的长度。

每个机器有自己的最大向量长度 MVL，即一条指令最多能处理 MVL 个元素。如果向量长度 VL>MVL，则需要对其拆分，生成 VL/MVL 个长度为 MVL 的向量循环。这一操作叫做 Strip Mining。

有 \(VL=N\), \(MVL<N\)

  • 先处理 \(N\mod MVL\) 个元素
  • 然后分批处理 \(MVL\) 个元素，共需 \(\lfloor N / MVL \rfloor\) 组
Additional Reading: Dynamic Register Type

动态寄存器类型指寄存器本身的有效向量长度 VL(Vector Length) 在执行时可以动态设置，而不是在编译时写死。VL 存储在 Vector-Length Register 中，可以通过指令 setvl 设置。动态寄存器类型特点为：

  • 对硬件透明，允许写出与硬件无关的向量代码
  • 灵活性高，适应不同向量宽度的硬件，并且支持隐式类型转换
  • 如果数据长度大于 MVL，则自动分批执行（strip mining）

另外，在向量寄存器总空间不变的前提下，我们可以选择性的禁用几个向量寄存器，这样每个向量寄存器分配到位数得以增加，从而扩大 MVL 的值。向量寄存器中存储的数据类型也可以由用户指定。

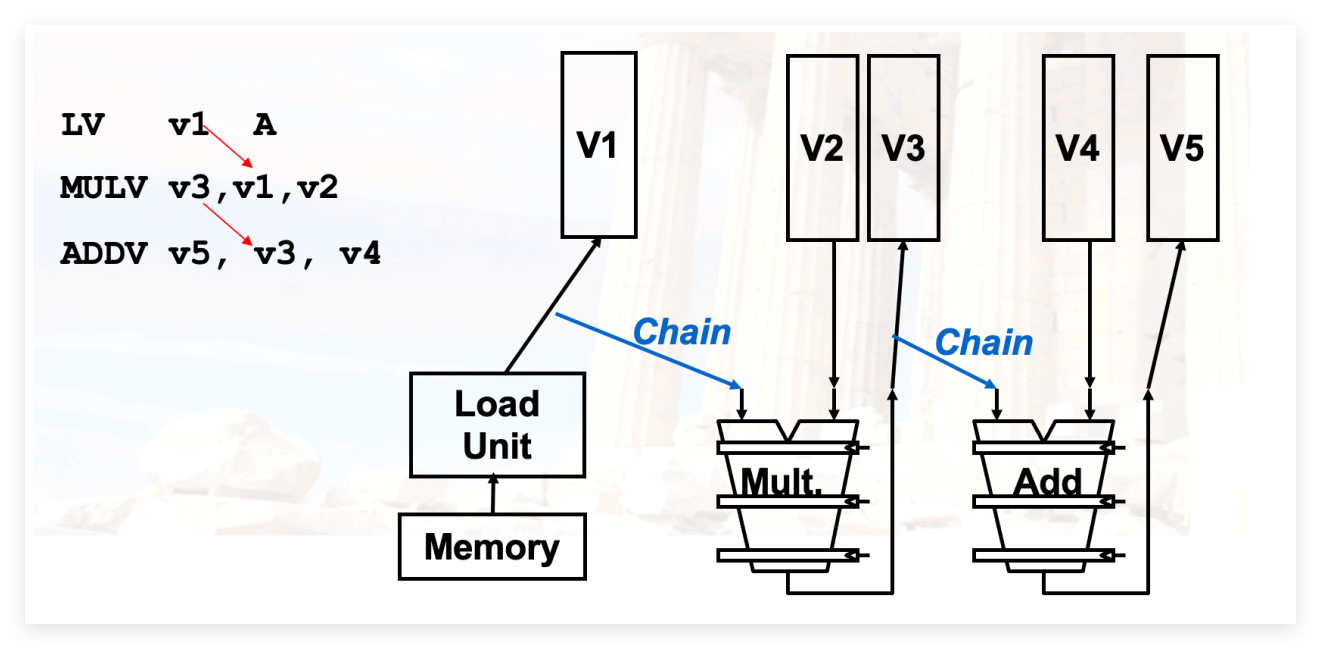

Vector Chaining

相当于向量版本的 bypassing/forwarding


对于有前后依赖的指令，如果有链接技术，则前一个指令的一个分量完成则可以直接进入下一个指令，并不用等待全部分量计算完成。

  • Convey: 一组可以一起执行的指令
    • 要求不包含结构冲突，但是因为 chain 的存在允许 RAW 冲突
  • Chimes: 通过链接技术产生的执行序列，是流水线的调度时间单位
    • 通常情况下，一个 Convey 对应一个 Chime，一个 Chime 需要 \(VL\) 个时钟周期
  • Chaining: 链接技术
  • FLOP: 浮点运算，，例如一个对 32 element vector 计算的 vmul ，其 FLOP = 32


这里最后的 vst 为什么不能和前面两条指令链在一起呢？

我们需要保证存储数据的正确性，所以存储指令 vst 必须等到整个向量均有效时才能开始写回内存。

这里的 cycles per FLOP 的计算流程实际如下

Total Cycles = 3 * 32; Total FLOP = 2 * 32; Cycles per FLOP = 3 / 2;

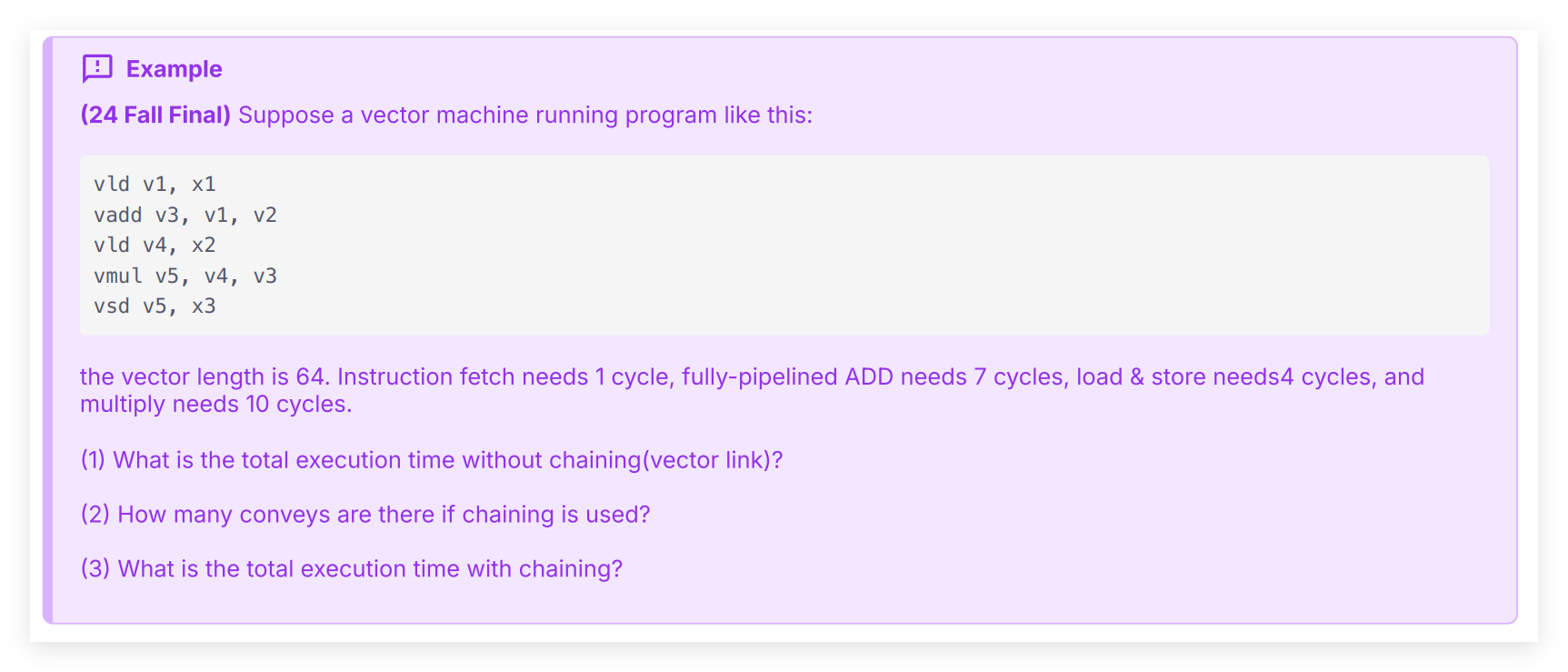

Question


在不使用 chain 的条件下，每条指令必须等待上一条指令所有元素都执行完毕才能启动，因此总时间为将各个指令的时间都相加。例如 vadd 指令需要 \(1+7+64=72\ cycles\)，其它类似，最后相加。

使用 chain，则划分为三组(vsd只能单独一组)，总执行时间减去两个 64（前两组可以前递）

Conditional Execution

1
2
for (int i = 0; i < N; i++)
    if (A[i] > 0) B[i] = A[i] + 1;

我们考虑额外设置一个 Predicate Register(Masked Vector) p0，通过掩码来控制向量的执行。例如掩码 1010，则只有第 0 个和第 2 个元素会执行运算。

这样，我们在执行时先扫描一遍掩码，只执行需要的元素。而传输数据时也只传输需要的元素，从而节省带宽。

1
vpne p0, v0, f0   # Set p0(i) = 1 if v0(i) != f0

Gather/Scatter on Sparse Matrix

对于稀疏矩阵，我们访问或存入可以使用 Gather/Scatter 操作：

  • Gather 运算接受一个索引向量，并通过与基地址相加来组成一个新向量，结果为储存在一个向量寄存器中的稠密向量
  • 在完成对稠密向量的聚集操作后，以 Scatter 的形式进行存储
1
2
3
// c code
for (i=0; i < N; ++i)
    A[i] = B[i] + C[D[i]];

1
2
3
4
5
LV      VD, RD        # load indices into vector D
LVI     VC, (RC, VD)  # load indirect from RC base
LV      VB, RB        # load vector B
ADDV.D  VA, VB, VC    # DO ADD
SV      VA, RA        # store result

在 RV64V 中，我们通过 vldx 和 vstx 来通过索引进行 Load/Store 操作。

Multi-Lane Implementation

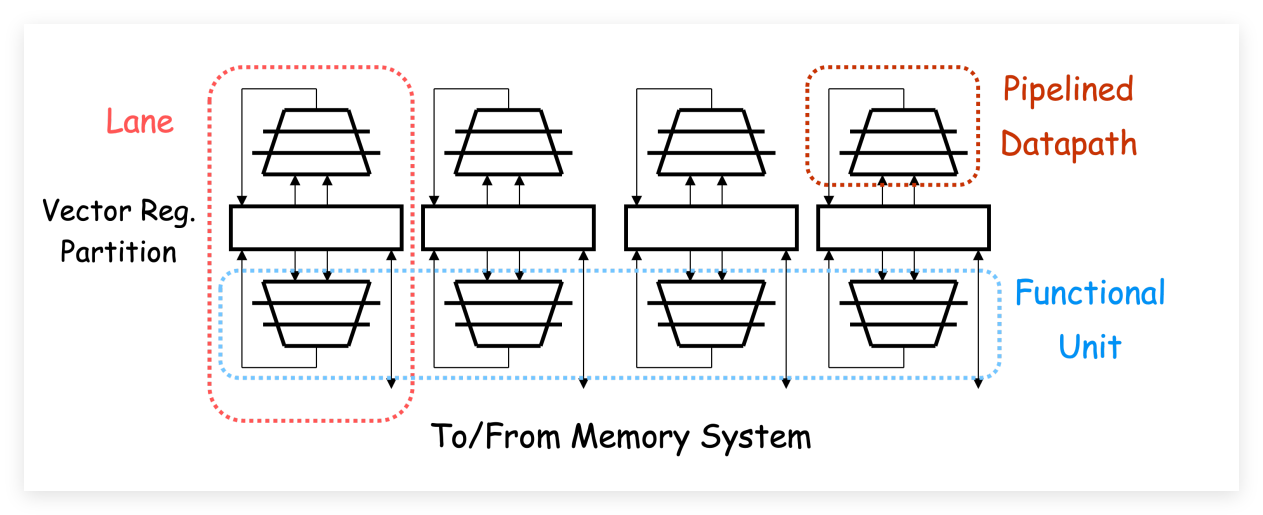

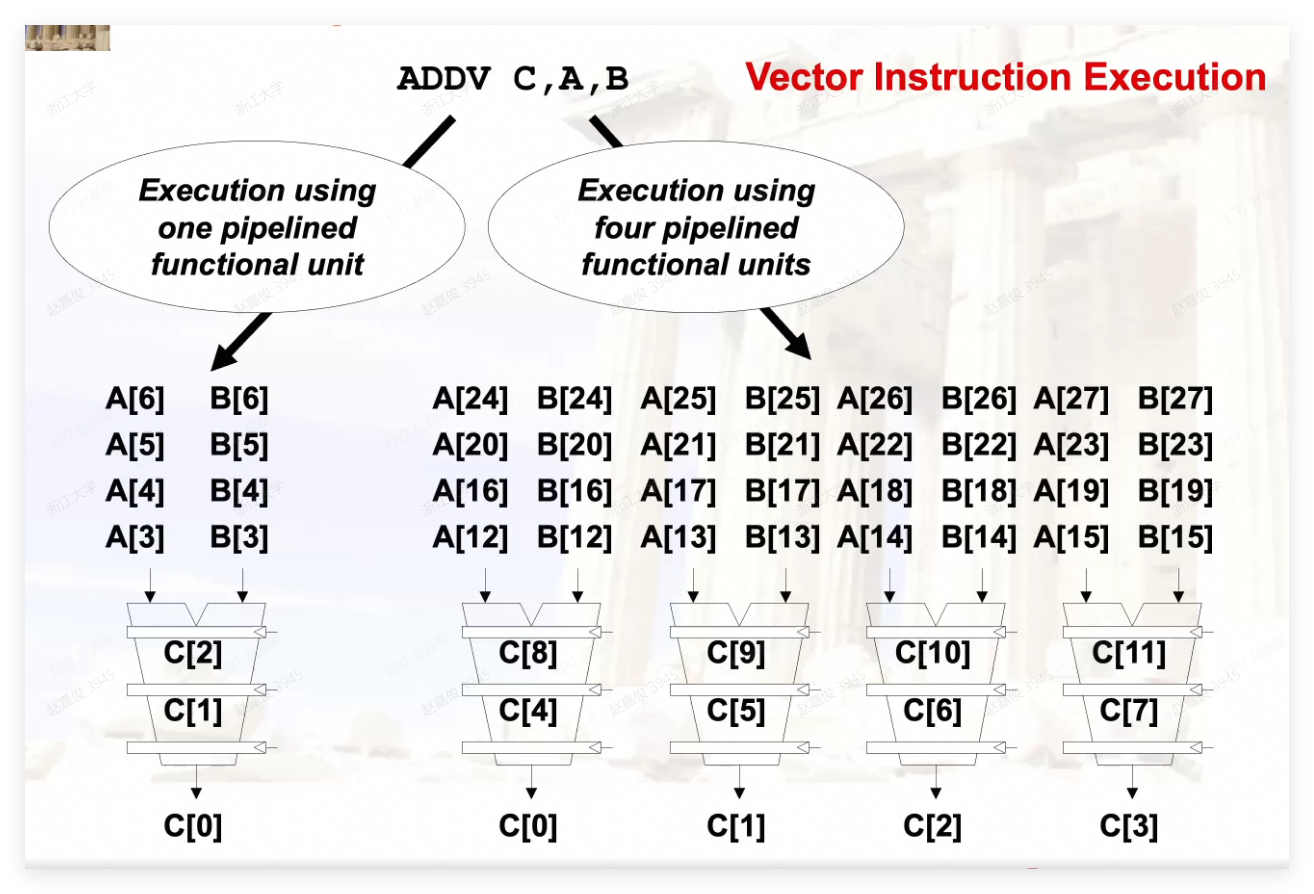

划分为多个 Lane，同一个向量的不同分量可以在不同的 Lane 上存储和计算，通道的增加能够提升向量单元的吞吐量峰值：



GPU

GPU(Graphics Processing Unit) 按线程执行，属于 Single Instruction Multiple Threads。

Single Instruction Multiple Threads 支持 MIMD、SIMD、ILP 等

一组线程称为 Block，Block 又被排列成 Grid。

GPU 与向量机不同的是：

  • 没有标量处理器
  • 通过多线程来减小内存延迟
  • 有非常多 FU

CUDA 全称为 Compute Unified Device Architecture。

Loop-Level Parallelism

基于循环的并行主要看循环的迭代之间是否有数据依赖（loop-carried dependence） ，即后续迭代的数据访问是否依赖于先前迭代的输出，例如：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
// 没有循环间依赖
for (i = 999; i >= 0; ++i)
    x[i] = x[i] + s;

// 有循环间依赖，S1 需要用到上一轮 S2 的输出
for (i = 0; i < 100; ++i)
{
    A[i]   = A[i] + B[i]; // S1
    B[i+1] = C[i] + D[i]; // S2
}

循环间依赖可以通过改写解决：

1
2
3
4
5
6
7
A[0] = A[0] + B[0];
for (i = 0; i < 99; ++i)
{
    B[i+1] = C[i]  + D[i];
    A[i+1] = A[i+1]+ B[i+1];
}
B[100] = C[99] + D[99];

改写后不仅解决了循环间依赖，还可以使用向量链接

另一个例子尝试对如下递归依赖进行改写：

1
2
for (i = 9999; i >= 0; --i)
    sum += x[i] * y[i];

注意到对于标量 sum，它依赖于上一次循环结束时自己的值，因此我们并不能简单将这个循环并行。此时我们可以使用标量扩展(scalar expansion)技术来进行转换，使其可以完全并行：

1
2
3
4
5
6
for (i = 9999; i >= 0; --i)
    sum[i] = x[i] * y[i];

// 归约
for (i = 9999; i >= 0; --i)
    final += sum[i];

其中代码的上半部分可以完全并行执行，而代码的下半部分可以使用专用硬件进行对归约操作的加速：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
for (i = 999; i>= 0; --i)
    final[0] += sum[i];

for (i = 999; i>= 0; --i)
    final[1] += sum[i + 1000];

...

for (i = 999; i>= 0; --i)
    final[9] += sum[i + 9000];

for (i = 0; i < 10; ++i)
    finalsum += final[i];
