Chapter 3. Arithmetic for Computer¶
约 2196 个字 64 行代码 预计阅读时间 12 分钟
Basic ALU¶
基本与数逻中 ALU 差不多,请看学长的笔记!(或者看我的数逻笔记QAQ)
相较于数字逻辑课程中的 ALU ,本课程所介绍的 ALU 按照 Operation 要实现的功能如下:
ALU Control Lines | Function |
---|---|
000 | And |
001 | Or |
010 | Add |
110 | Sub |
111 | Set on less than |
100 | nor |
101 | srl |
011 | xor |
1 bit 与,或,加减法 ALU¶

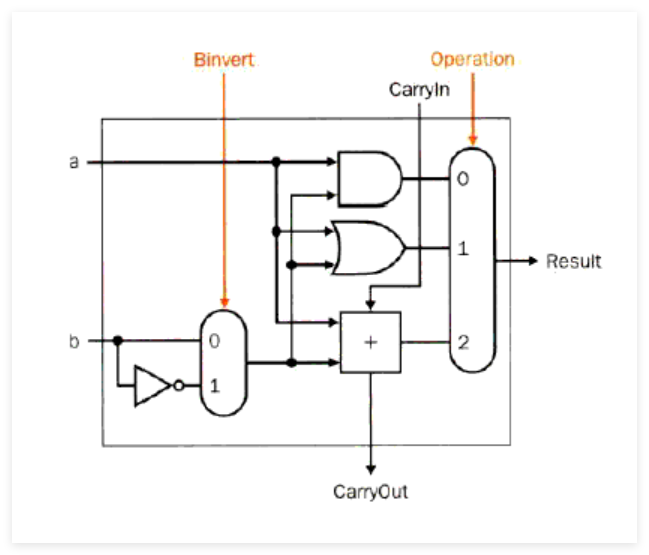

上图展示了一个实现了与,或以及加减法功能的 1bit ALU,使能信号 operation
用来控制多路选择器输出哪个结果。当需要进行减法时,将 Binvert
以及 CarryIn
均置 1 ,实现补码的运算。
64 bit ALU¶

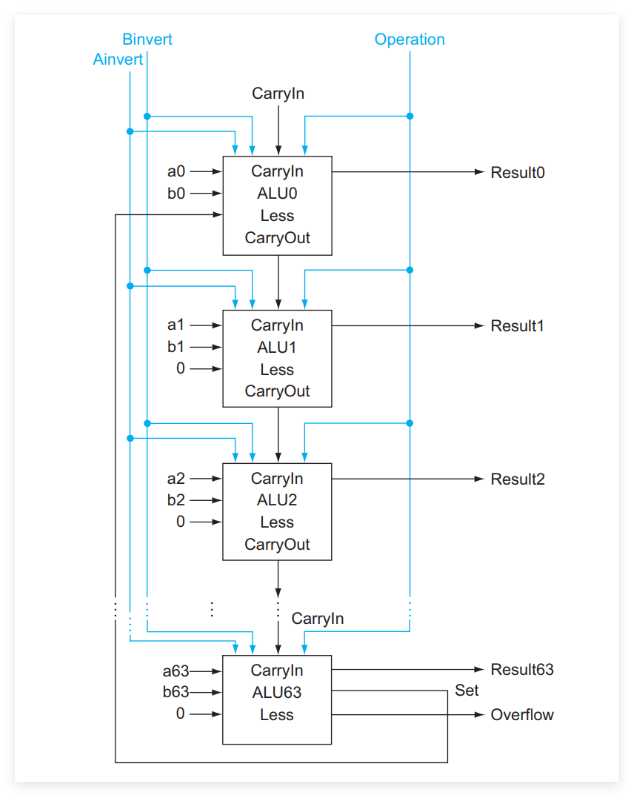

将上述 1bit ALU 通过 CarryIn
和 CarryOut
的前后连接,即可组装成一个 64 bit ALU
OF = \(C_{n} \oplus C_{n-1}\), \(CF= C_{in} \oplus C_{out}\)

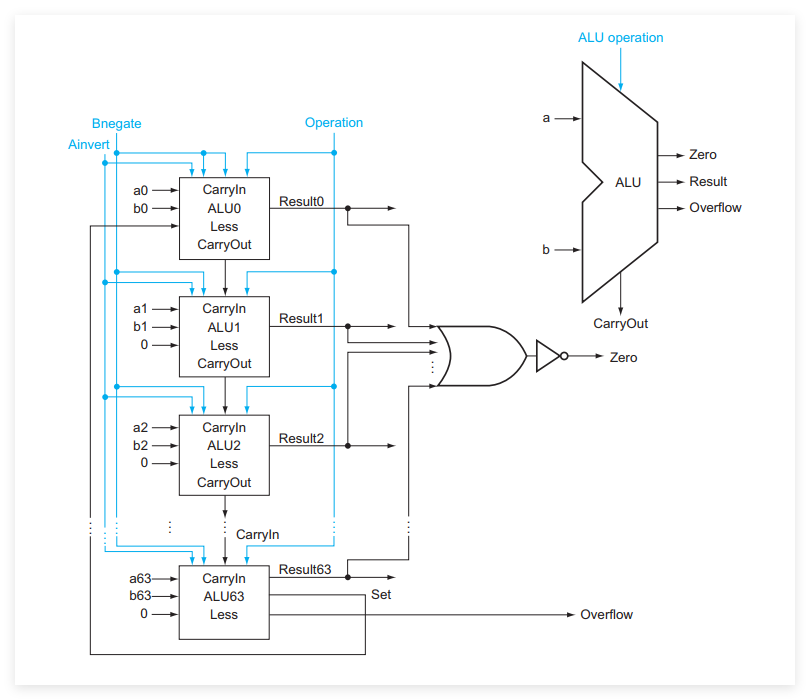

由于硬件需要判断最终的结果是否为 0,最简便的方法就是将所有 1bit Result 连接到或非门上,作为标志 Zero 输出。最终得到 ALU 及其符号如下:
超前进位加法器¶
由于上述加法器后一个 ALU 的 CarryIn 依赖于上一个 ALU 的 CarryOut ,当它的规模增大,时间延迟就会变得很明显。为了减少这个影响,我们将简单介绍 Carry look-ahead adder(CLA) ,即超前进位加法器

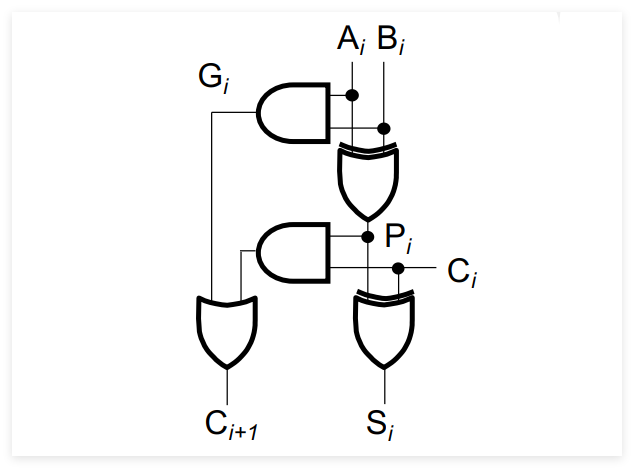

取单个全加器来看,可以看出,要使 CarryOut 等于 1,那么 A,B,CarryIn 三者起码有两个等于 1。
我们定义 \(A_i B_i\) 为 generate,\(G_i\) ;定义 \(A_i\oplus B_i\) 为 propagate,\(P_i\) ,那么可以得到关键递推式:
有了递推关系,我们就可以层层带入,将 \(C_i\) 替换成初始已给出的输入:

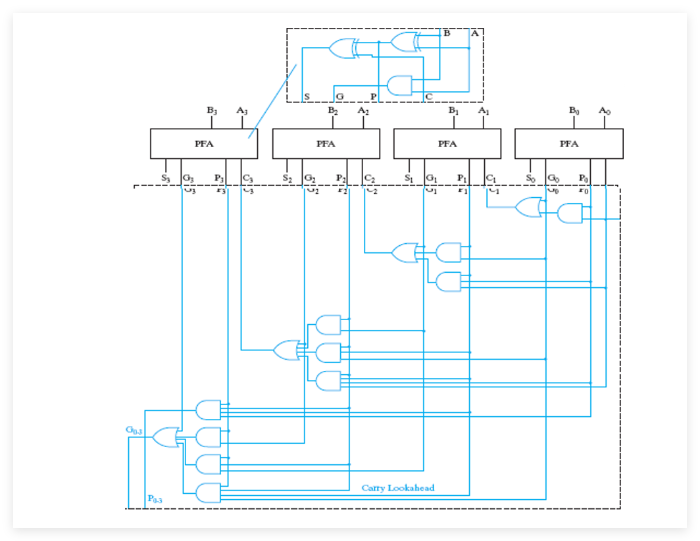

按照上述逻辑关系,我们可以构建出 4bit CLA 连接如下:
可以看出,随着位数的增加,计算一位 Carry 所需的与门越来越多,开销越来越大;同时与门的输入个数也有上限。

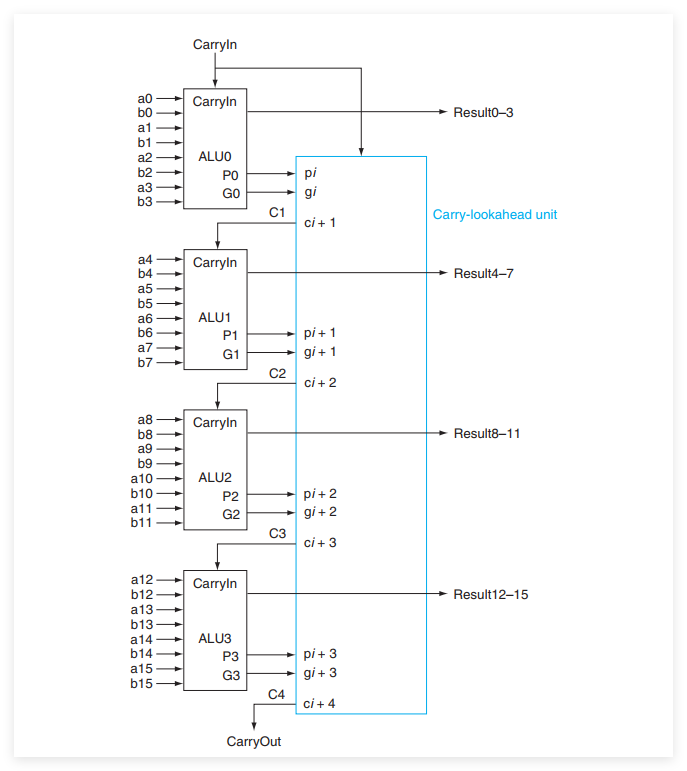

为了解决这个问题,我们通常以 4bit 为一组,每组之间行波连接,得到最终的超前进位加法器:
Multiplication¶
乘法本质上就是加法

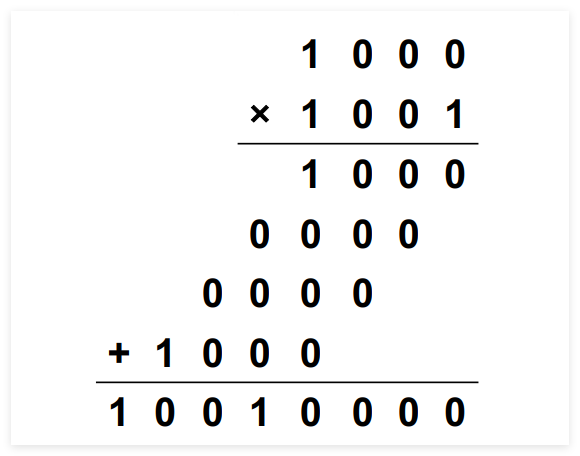

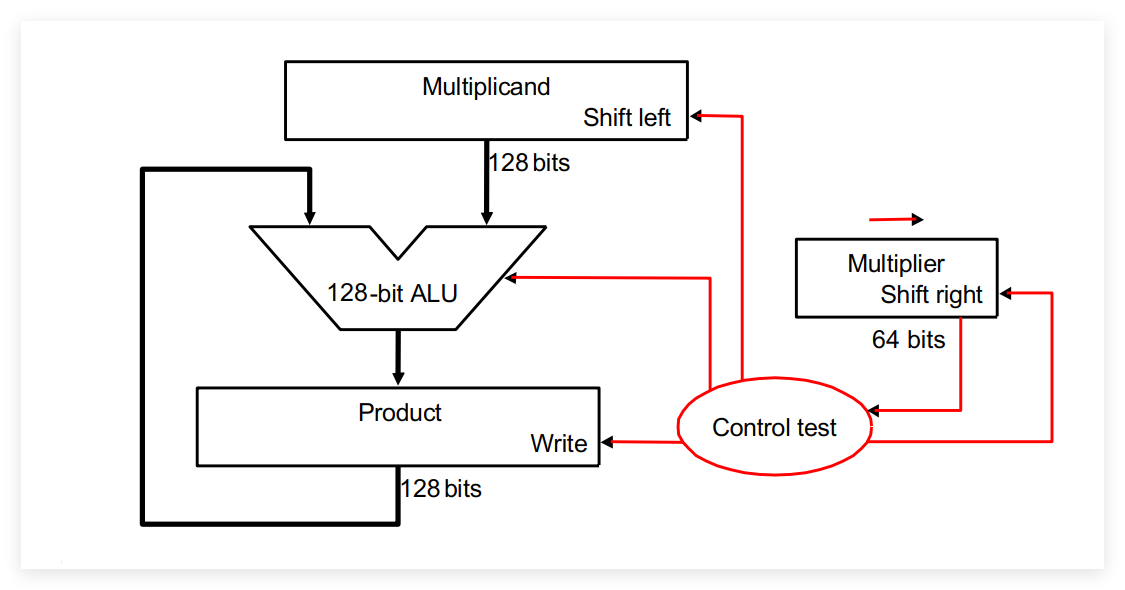

V1¶
其中,1000 称为 Multiplicand 被乘数; 1001 称为 Multiplier 乘数
核心思想即为当前 Multiplier 位数为 1,则加上 Multiplicand ;若为 0,则加上 0
两个 64bit 的数相乘,结果最多为 128bit;并且 Multiplicand 在运算过程中需要不断左移,所以该乘法器总共需要一个 64bit 的器件以及三个 128bit 的器件

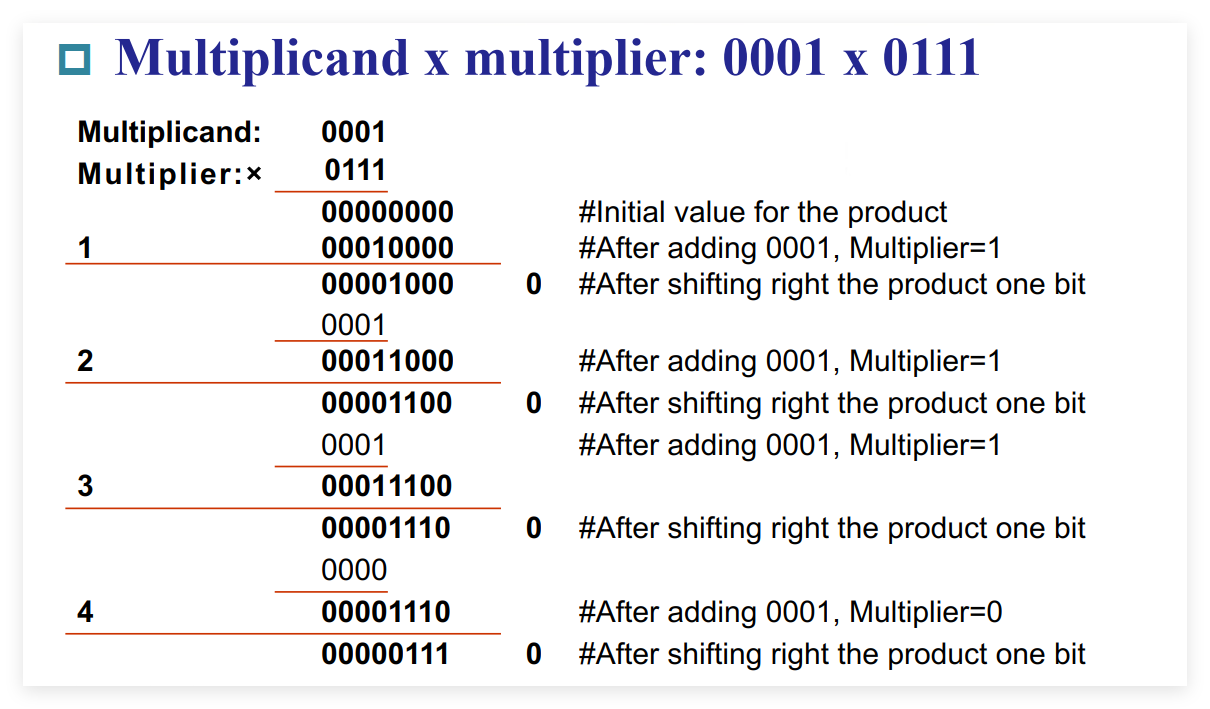

V2¶

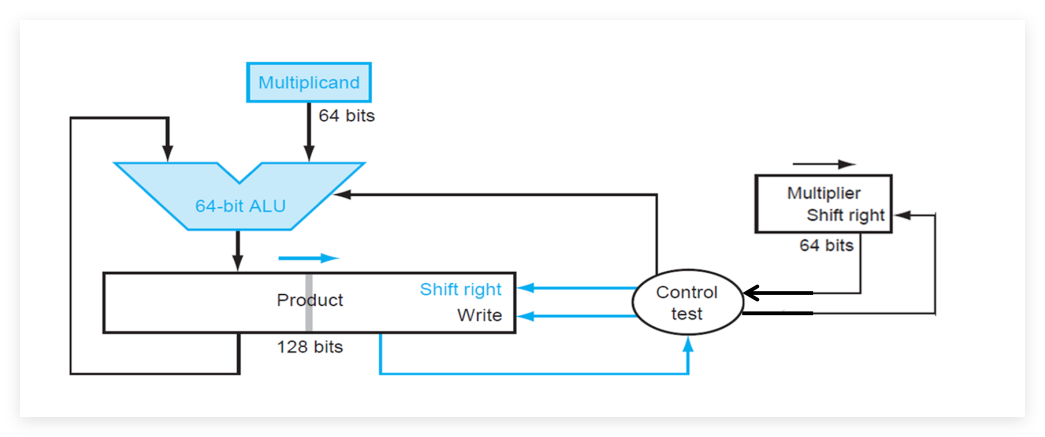

为了减少开销,我们可以选择不左移 Multiplicand 而是右移 Product,这样 Multicand 所在的寄存器即可减少至 64bit
改善得到的乘法器如图所示。但是图中 Product 实际上为 129bit,因为乘法分解的加法计算集中在 Product 的左半部分执行,这可能会导致最高位暂时发生进位。

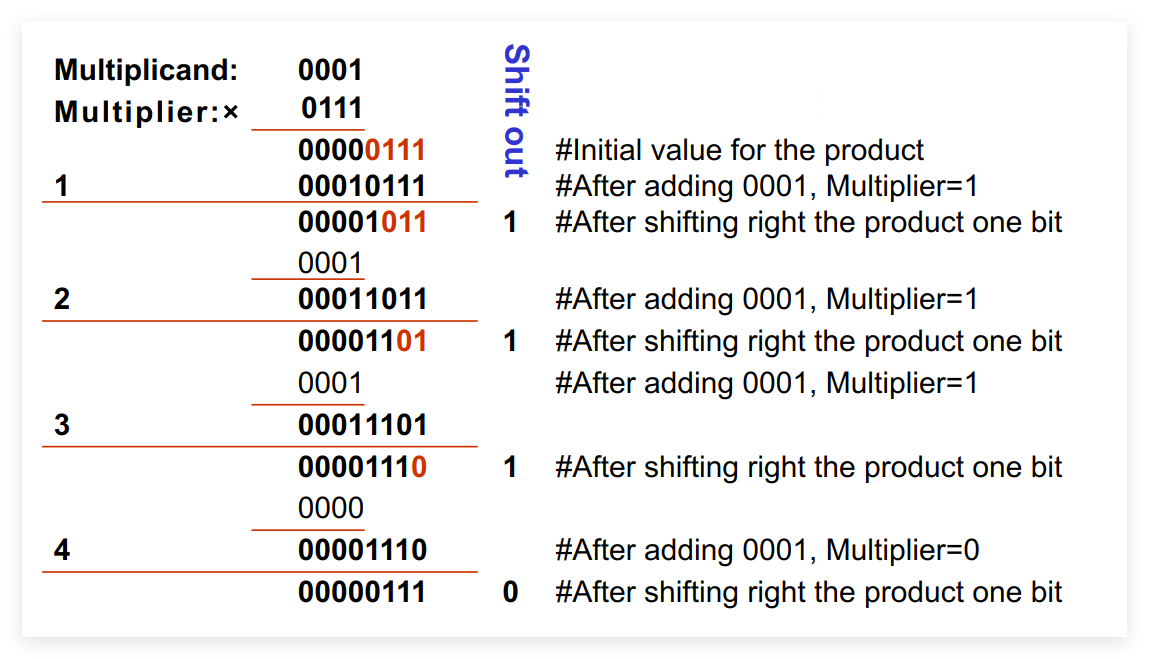

V3¶

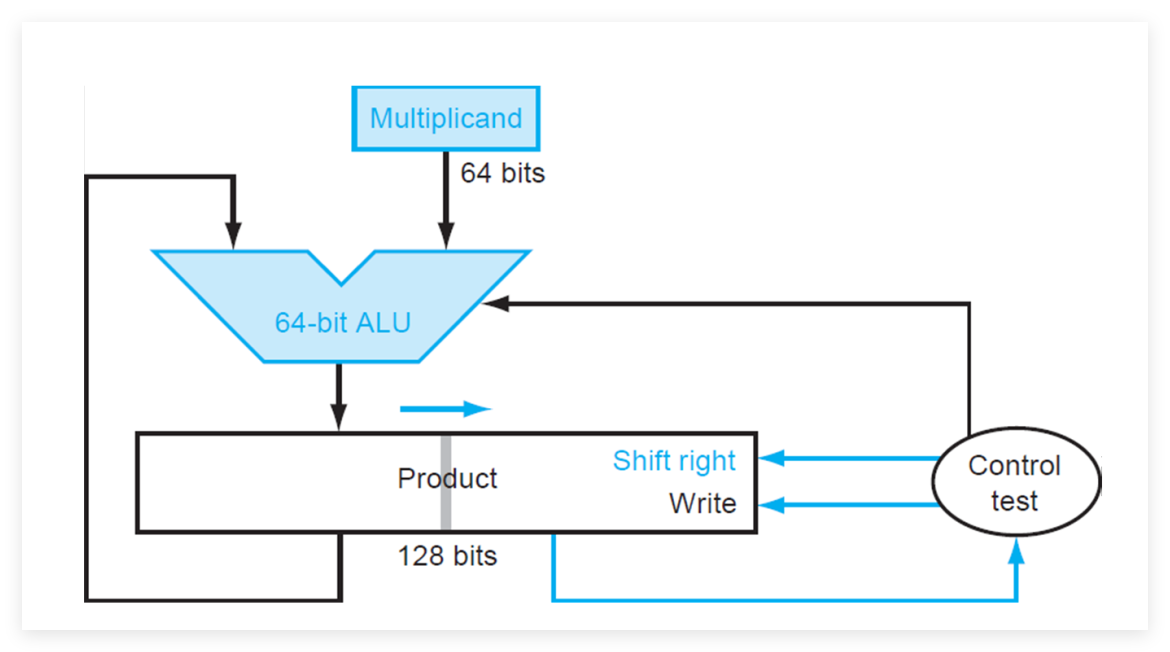

由于 Product 初始的右半部分并没有使用,且 Multiplier 的位数使用过后即可丢弃,所以我们可以在 Product 的右半部分存储 Multiplier 来为乘法器节省一个 64bit 的寄存器
依照该思想,得到的最终版本乘法器如图所示:
这里的 Product 也是 129bit
Booth 算法¶

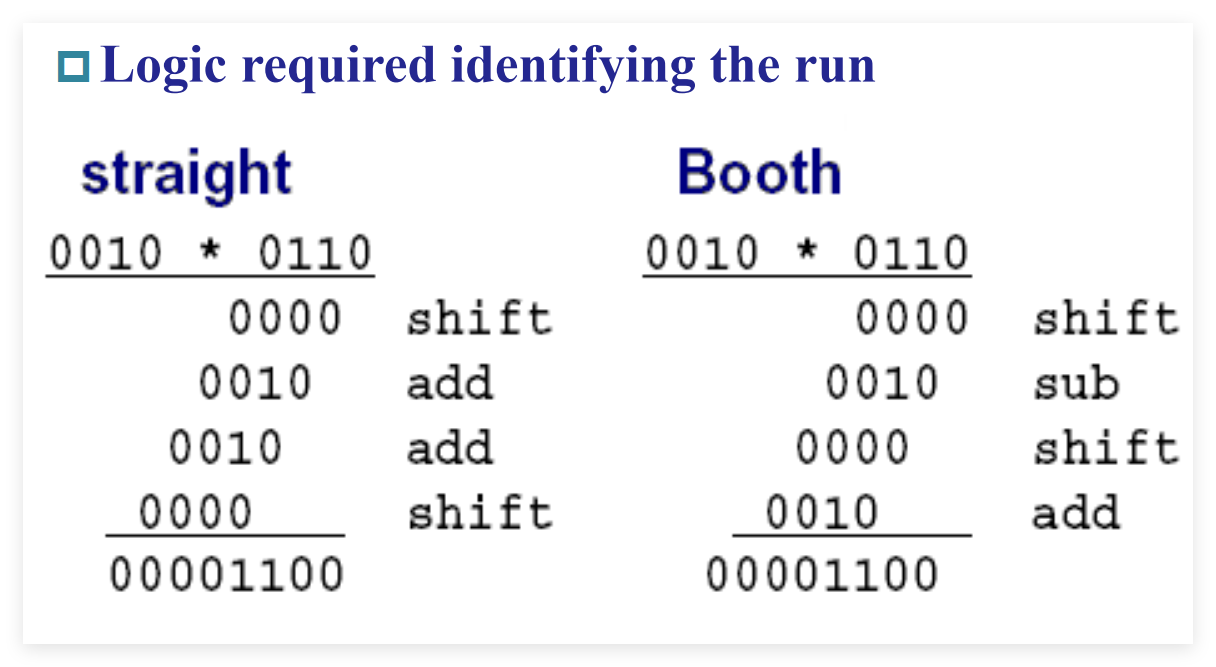

在硬件实现方面,往往移位运算比加减法运算有着更小的开销,所以可通过减少 Multiplier 的 1 的数量来实现更快的速度
Booth 算法基于此给出了一定规则:
Bits | Action |
---|---|
10 | 左部分减去被乘数 |
11 | 不做算术运算,仅移位 |
01 | 左部分加上被乘数 |
00 | 不做算术运算,仅移位 |
这里用到的移位为算数移位,遇1补1

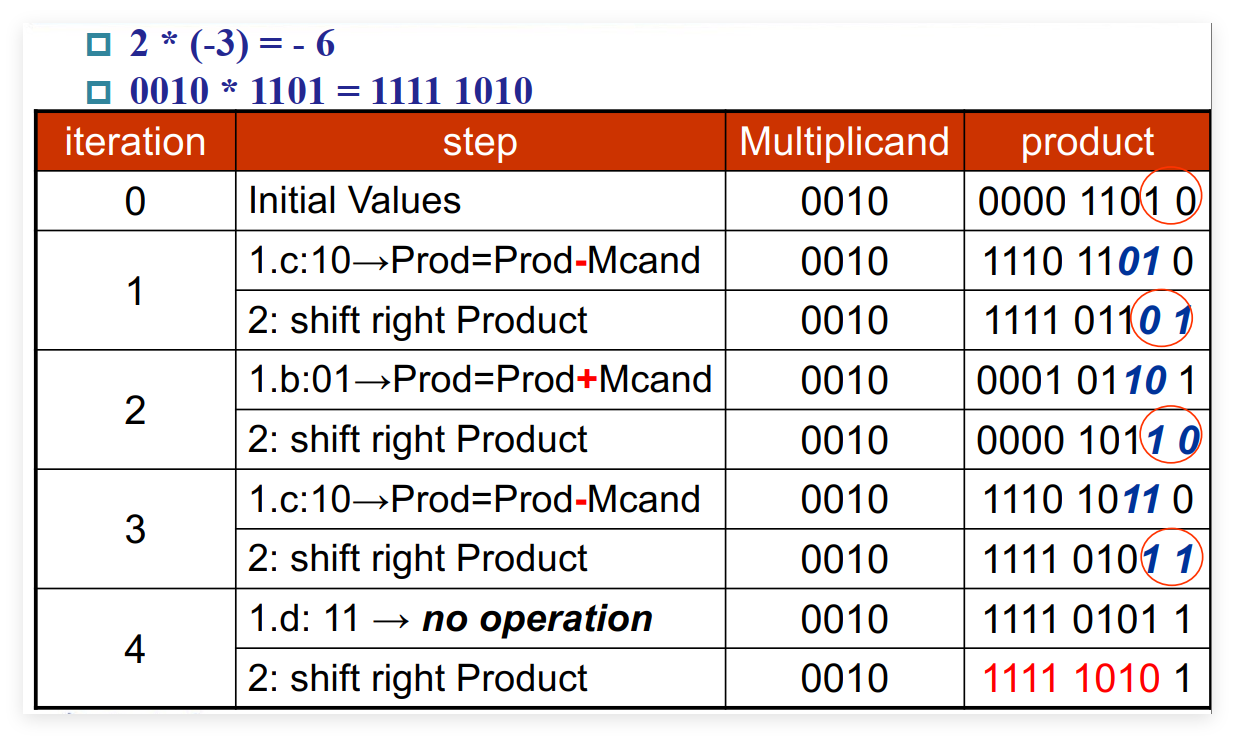

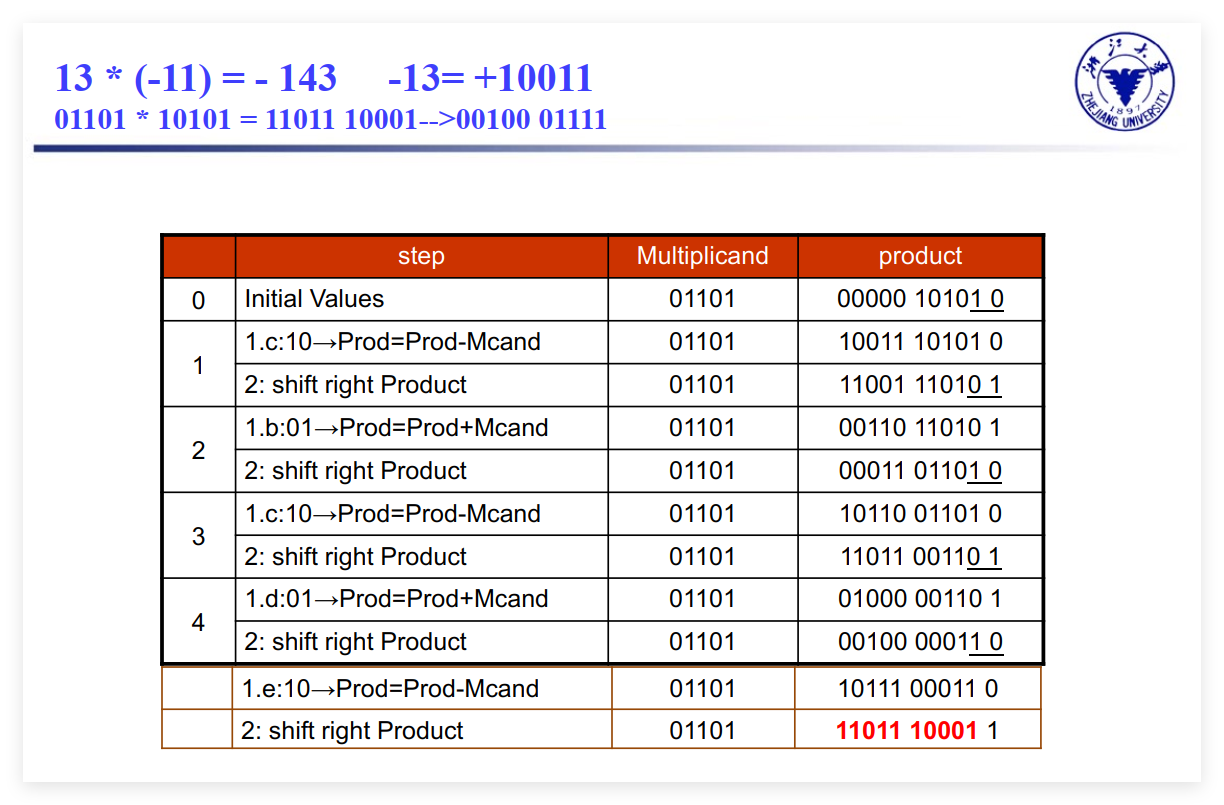

在上述 V3 版本的乘法器基础上,我们还要保留上一个最低位用来 Booth 算法的判断。并且该乘法器对于负数乘法同样适用,接下来以 2*(-3) 为例子演示其操作:

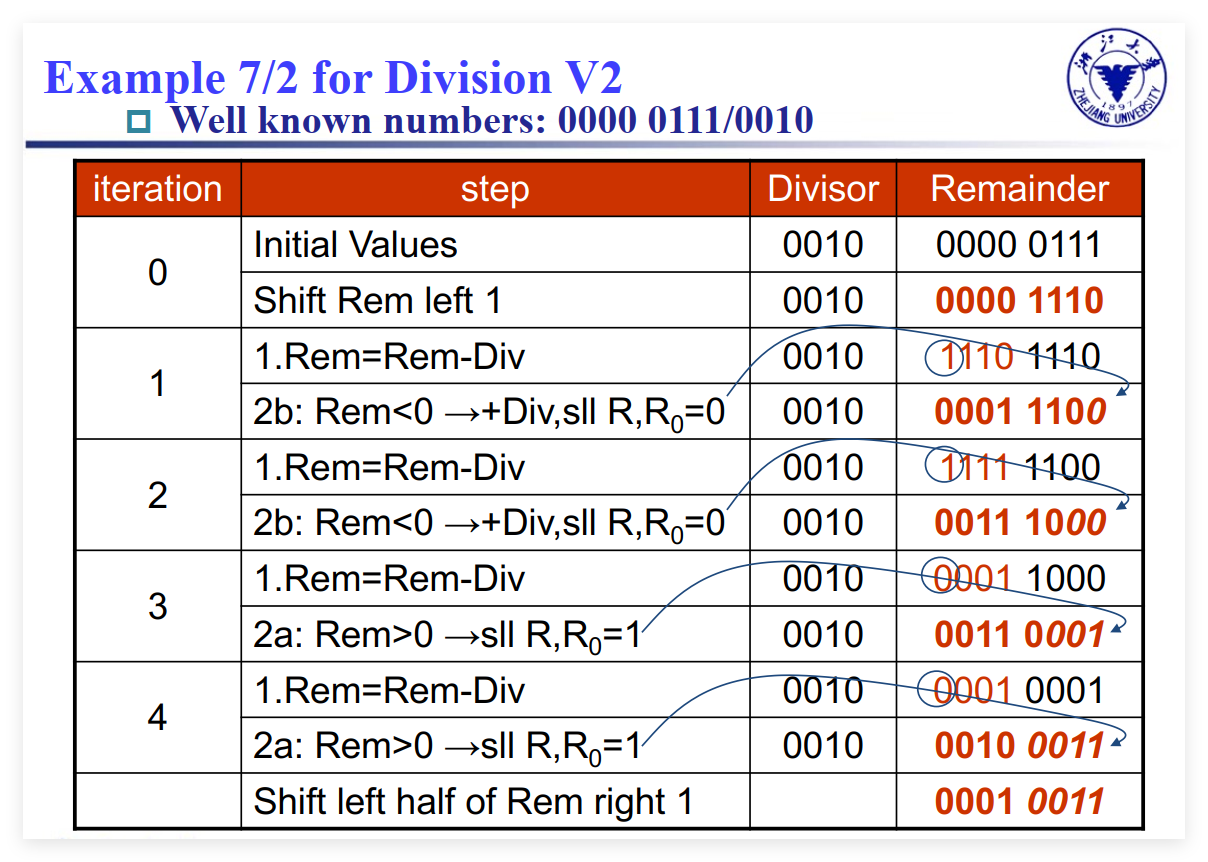

Division¶

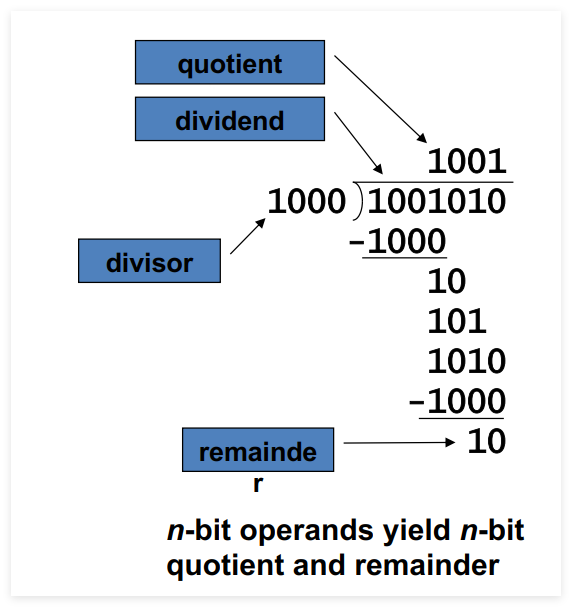

与乘法类似,除法采用移位+减法的形式运算。
对于 64bit 的除法运算,除法器由 128bit 的余数寄存器、64bit 的除数寄存器以及 64bit ALU 组成
初始状态除数寄存器 Divsor 存储除数,Remainder 右半部分存储被除数。加减计算均在 Remainder 的左半部分进行,按照如下逻辑运算:
最后 Remainder 寄存器中,左半部分为余数,右半部分为商。
SLL: Shift Left Logical
Floating Point Numbers¶

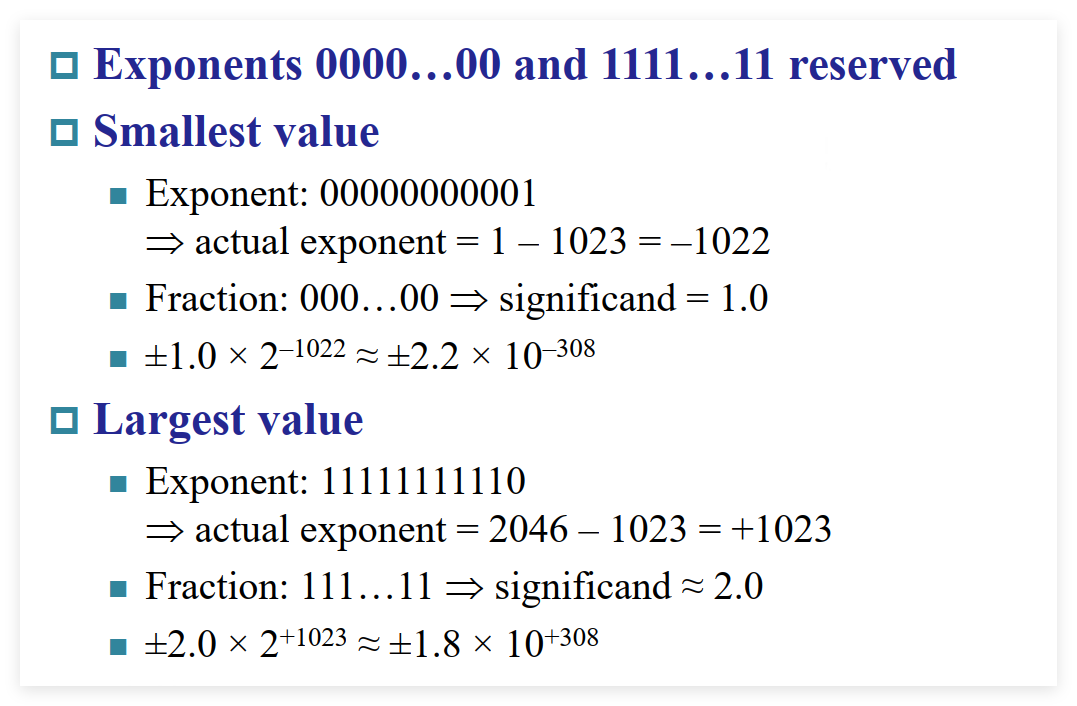

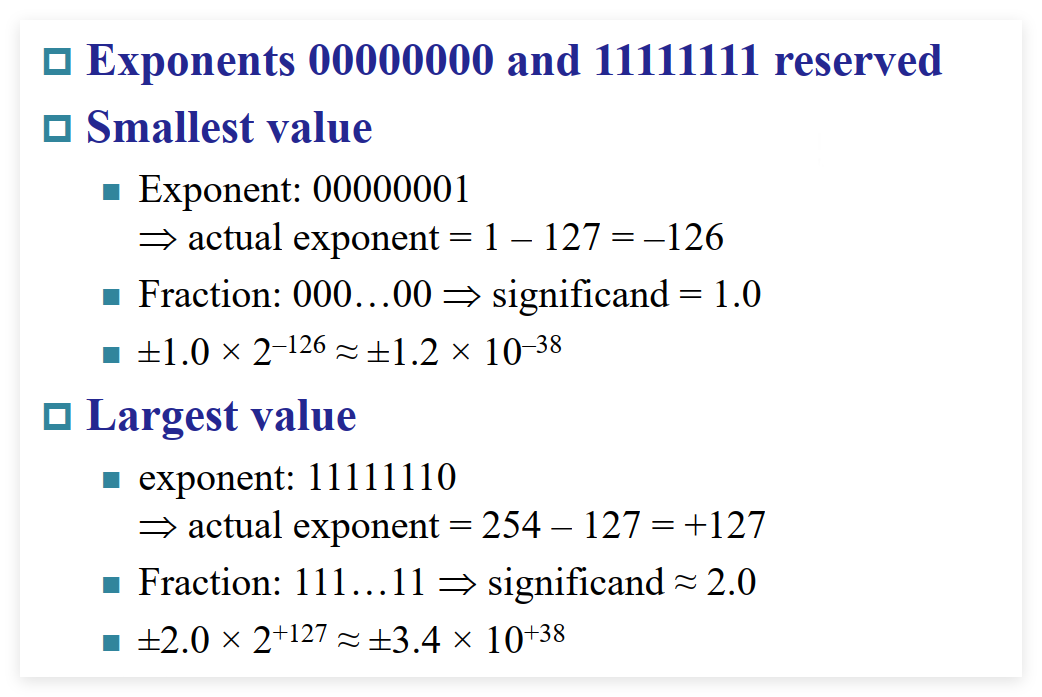

IEEE 754 规定了浮点数的两种标准格式,分别为单精度和双精度:
为了能够表示小数,指数部分需要减去 bias
,即最大范围的一半,因此对于单精度浮点数,bias
为 127 ;对于双精度浮点数, bias
为 1023
那么浮点数的值为:
例如,\(-0.75= -(\frac{1}{2} + \frac{1}{4})= -1.1\cdot 2^{-1}\)

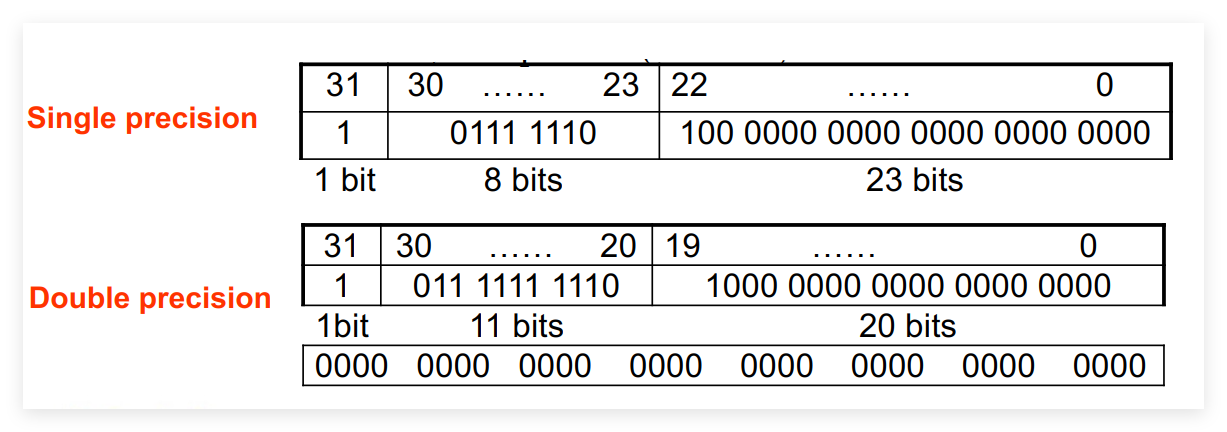

那么 \(-0.75\) 的单精度、双精度表示分别为:
fraction是直接拼接在小数点后面的
- 当 exponent 全为 1 时
- 若 Fraction 为 0,则表示正负无限
- 若 Fraction 不为 0 ,则表示 Not a Number (NaN)
- 当 exponent 全为 0 时
- 表示极小数,且计算的时候 Fraction 不用加 1

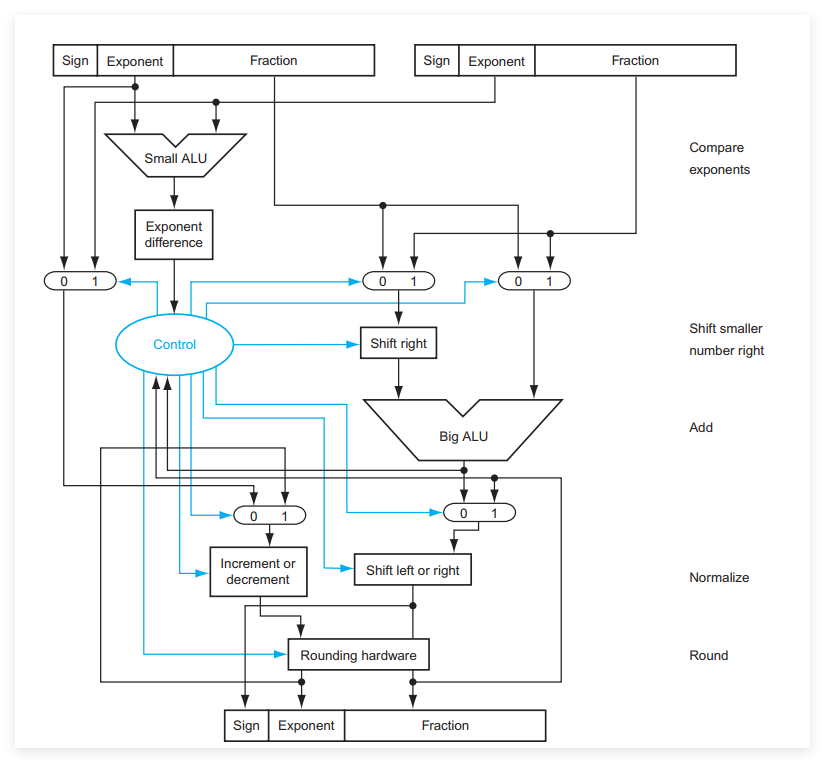

浮点数加法¶
比较阶码大小并对阶
使两个数阶码相同(即小数点位置对齐),这个过程称作对阶。
先计算两数阶码之差,将阶码小的数向阶码大的数对齐。对阶过程中阶码每加一,小阶的尾数就右移一位。
例如,在 210 * (0.11000) + 28 * (0.00110) 的加法中,后一个数应对阶为 210 * (0.00001)
尾数求和
将对阶完成的尾数进行求和,与定点加减法运算完全相同。
结果规格化 Normalization
为了增加有效数字的位数,提高运算精度,必须将求和的结果进行规格化。
以 float
类型为例,其尾数位数共 23 位,那么其进行尾数求和时运算数的位数为 24 位(1+fraction),考虑进位,那么尾数求和的结果共 25 位,假设命名为 result
为了进行规格化,我们要求最终尾数的第 24 位为 1(尽管尾数只有 23 位),那么:
- 如果
result[24] = 1
(采用 Verilog 语法,即结果的最高位) ,表示尾数已经超过范围,此时将其右移一位,同时阶码加一: - 否则,进入一个
while
循环:
最终尾数取 result[22:0]
(即舍去result[23]
,result[24]
)
舍入处理
在对阶或者向右规格化时,尾数向右移位导致低位被丢弃,从而造成一定误差,因此要进行舍入处理:
- <1> "0舍1入法"
- 如果右移时丢弃的最高位为 0 则不做处理;为 1 则将尾数末位加一
- 类似十进制的四舍五入
- <2> "恒置一法"
- 只要发生右移,就将尾数的末位更新为 1

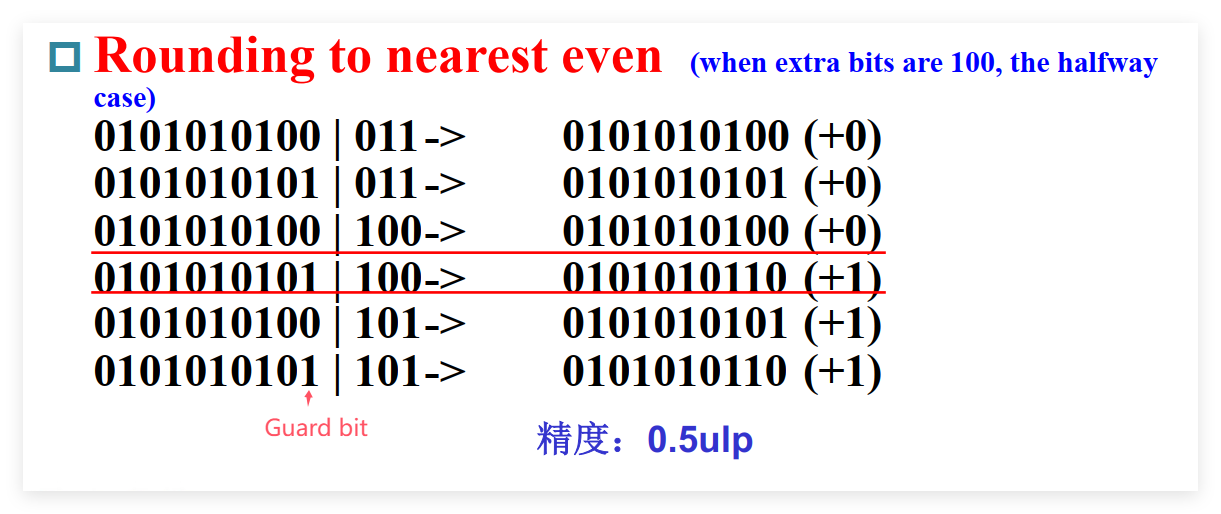

- <3> Rounding to nearest even
- 只有当 extra bits 为
100
时,舍成偶数(末位为0),否则按照0舍1入法来 - guard bit:最低有效位
- round bit:最低有效位右边的第一位
- sticky bit:只要 round bit 右边出现过非零位,就将 sticky bit 置 1
- 只有当 extra bits 为
不同教材似乎不一样,本课程 Guard bit 要从最低有效位的下一位开始计算
示例¶

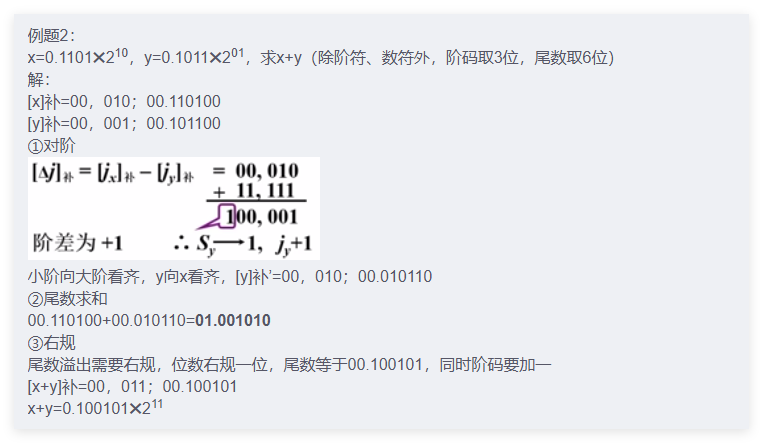

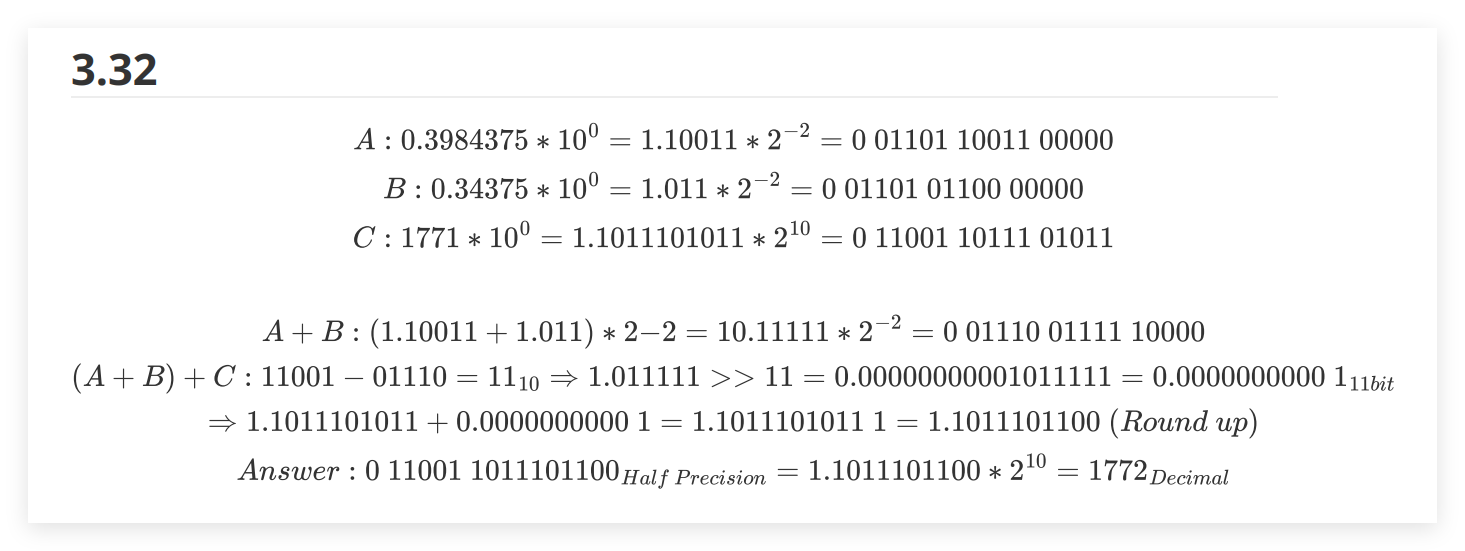

Example 1:半精度浮点数加法 with round up

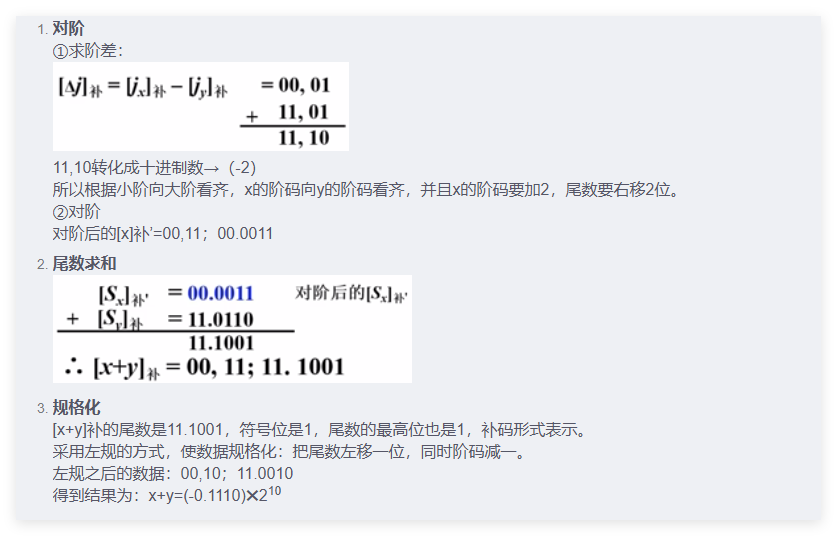

Example 2:采用补码加减法的浮点数加法
\(x=0.1101\times 2^{01},y= (-0.1010)\times 2^{11}\),求 \(x+y\)
写出对应的补码形式:
双补码
两位表示符号位
浮点数乘法¶
分别处理符号位、exponent和fraction:
- 将两个 Exponent 相加,并减去一个 bias,因为 bias加了两次
- 将两个 (1+Fraction) 相乘,并将其规格化
- 根据两个操作数的符号决定结果的符号
(23-24 Final) 下列运算结果,哪个不是 NaN ?
- A. 0 * inf
- B. +inf - (-inf)
- 无穷大之间的加减乘除都是 NaN
- C. 8/0
- 结果是 inf
- D. Any arithmetic operation with NaN
