Chapter 4. The Processor

约 3951 个字 55 行代码 预计阅读时间 20 分钟

单周期处理器

单周期处理器在一个时钟周期执行一个指令,即 CPI = 1,而时钟周期取决于最长指令的执行时长。

在处理器中,一条指令的执行通常分为四到五个阶段,分别是取指、译码、执行、访存、写回。其中,对于任何指令,前两个步骤都是完全相同的,而后几步则取决于该指令的类别。

  • 取指令IF:根据程序计数器PC中的指令地址,从存储器中取出一条指令;同时,PC根据指令字长度自动递增产生下一条指令所需要的指令地址(PC+4),但遇到地址转移指令时,控制器可能会将转移地址送入PC
  • 指令译码ID:对取指令操作中得到的指令进行分析并译码,确定指令要完成的操作并产生相应的控制信号
  • 指令执行EXE:根据操作控制信号执行指令动作,然后转移到结果写回状态
  • 存储器访问MEM:所有需要访问存储器的操作都在这一步骤执行,包括 loadstore
    • beq 指令地址写回 PC 步骤也在这个阶段,尽管它并没有访问存储器
  • 结果写回WB:将执行的结果或访问存储器得到的数据写回相应寄存器中

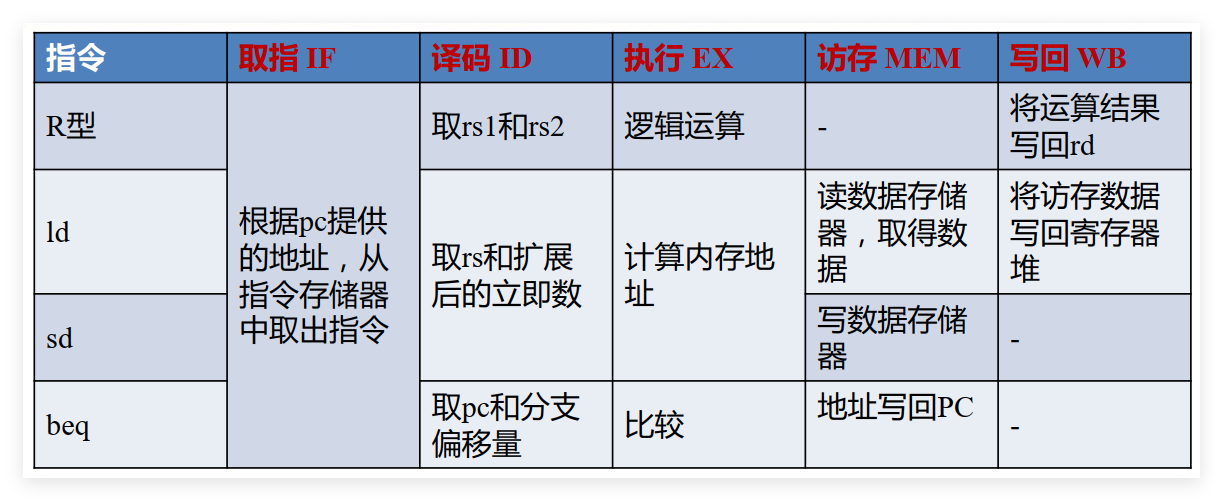

不同指令的不同阶段

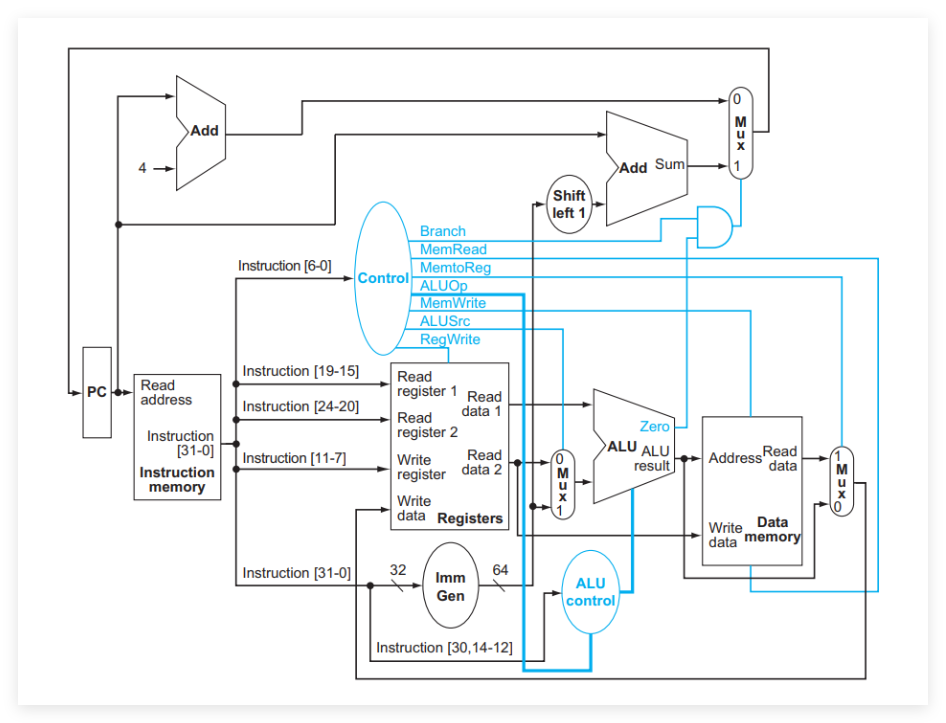

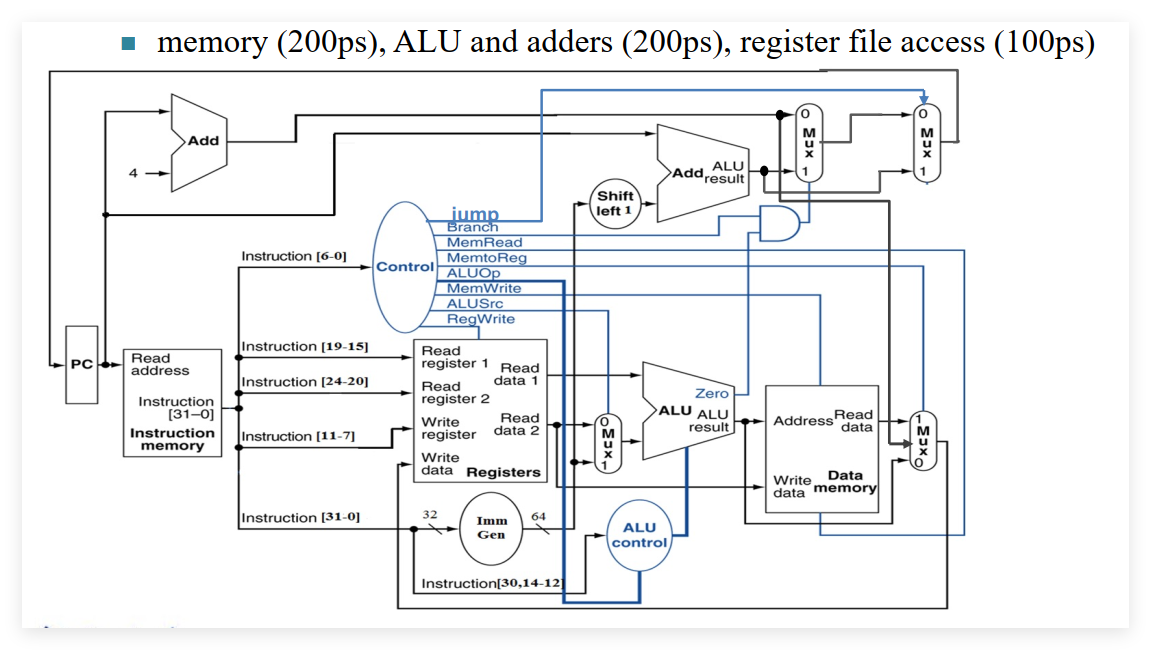

一个较完整的 Datapath with Control 示意如下:


我们一共定义 7 个控制信号,用于控制 Datapath 进行正确的指令操作:

Signal Name Effect when =0 Effect when =1
RegWrite 将 Write Data 写入 Write Register
ALUSrc ALU 第二个输入选择寄存器堆第二个输出 ALU 第二个输入选择指令中经过 sign-extention 后的立即数
Branch PC = PC + 4 PC = PC + imm(左移一位后的)
Jump Branch 决定 PC PC = PC + jump address(左移一位后的)
MemRead 读取存储器对应地址上的数据
MemWrite 写入存储器对应地址上的数据
MemtoReg
(2 bits)
00:寄存器堆的 Write data 为 ALU 的输出 01:寄存器堆的 Write data 为 Memory 的输出
10:寄存器堆的 Write data 为 PC + 4(Only for jal,jalr) 11:寄存器堆的 Write data 为 imme(Only for lui

Note

其实控制信号 Jump 也是 2bit 的,因为还需要支持指令 jalr 的跳转目标地址 rs1+imm

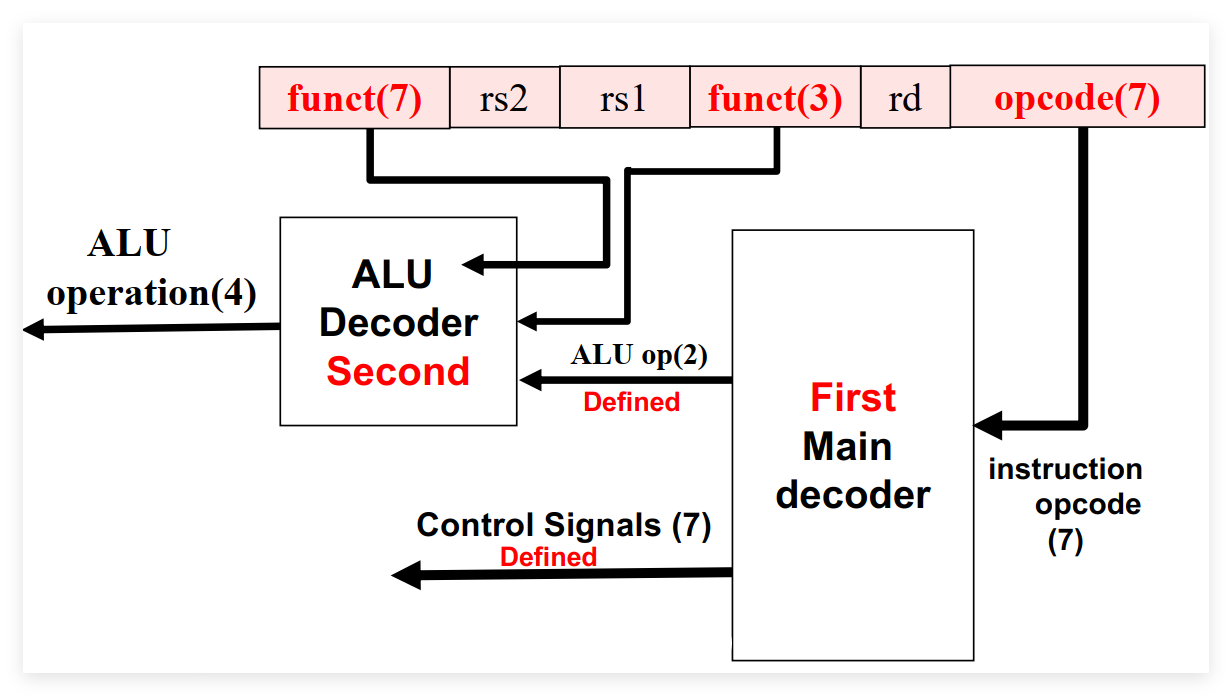

注意到上面示意中控制单元的输出还有一个 2bit 的 ALUop ,这其实是控制单元的一个中间输出,第一层对 opcode 进行译码,可以得到该指令对应的 type 及大部分控制信号;第二层再联合 Funct3,Funct7,ALUop,译码得出对应的 ALU operation 信号,以控制 ALU 进行何种计算。


不过对于 ALU_Operation 最终译码出来的结果,课本和课件略有差异,具体选哪个我也不知道:

ALU Control Function
0000 AND
0001 OR
0010 Add
0110 Subtract
0111 Set Less Than
1100 NOR
ALU Control Function
000 AND
001 OR
010 Add
110 Subtract
111 Set Less Than
100 NOR
101 SRL
011 XOR

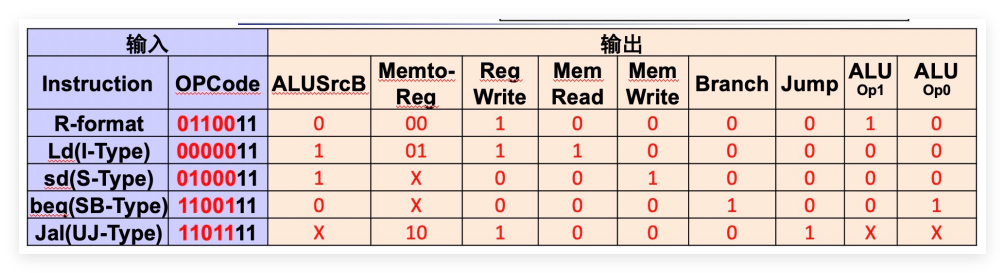

对于一般的指令,有表格如下:

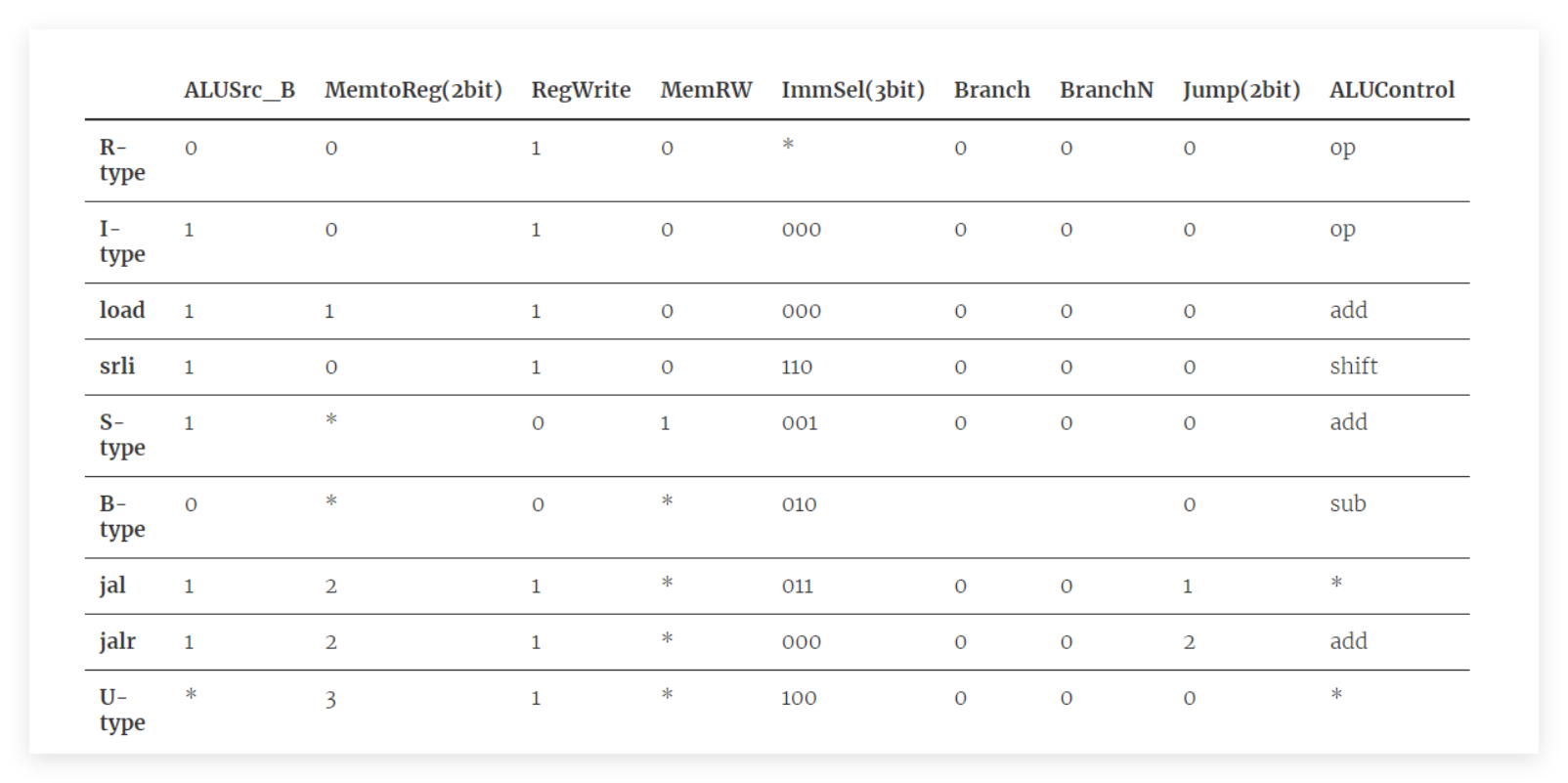

某lab中我自己设定的控制信号表,但是和理论课略有不同,没有太大参考价值


其中 ALUop 不需要死记硬背,只要知道其最终对应的 ALU Function 是什么就够了,如:

  • ld 对应 add ,因为需要将寄存器与立即数相加
  • sd 对应 add ,同 ld 相同,需要寄存器与立即数相加
  • beq 对应 sub ,因为需要将两个寄存器相减以判断是否相等
  • 对于 R-type 指令,在第二层译码器根据 ALUop,Fun3,Fun7 来判断 ALU 执行的操作

实际的数据传输例子,请看课件或是 咸鱼暄的笔记

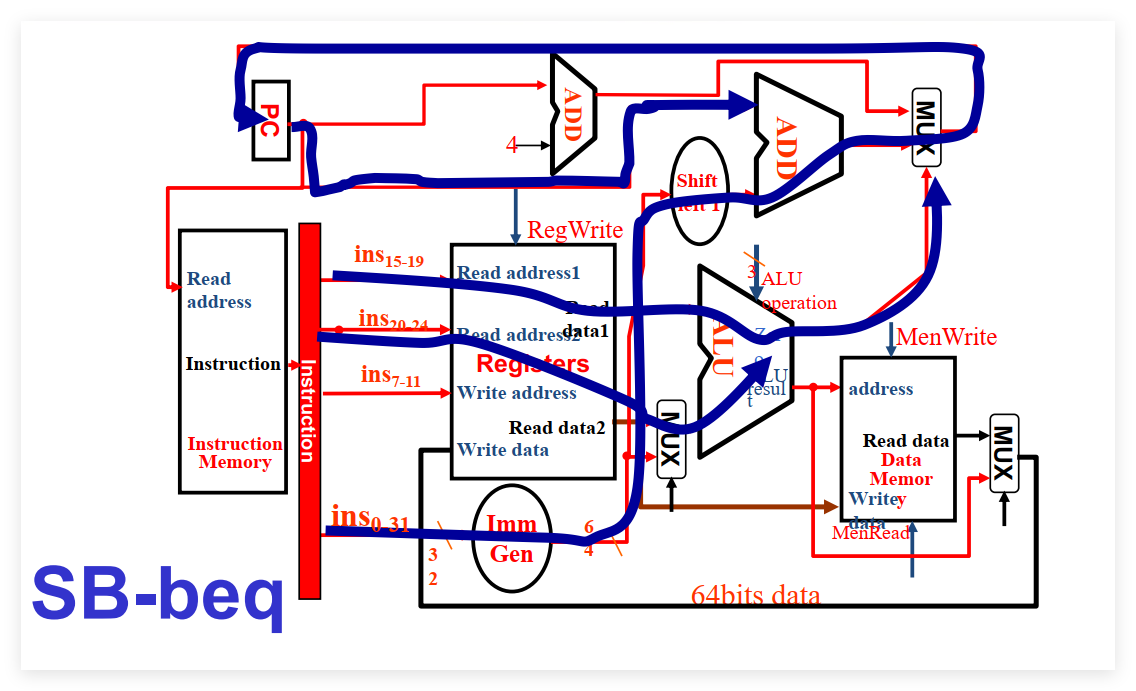

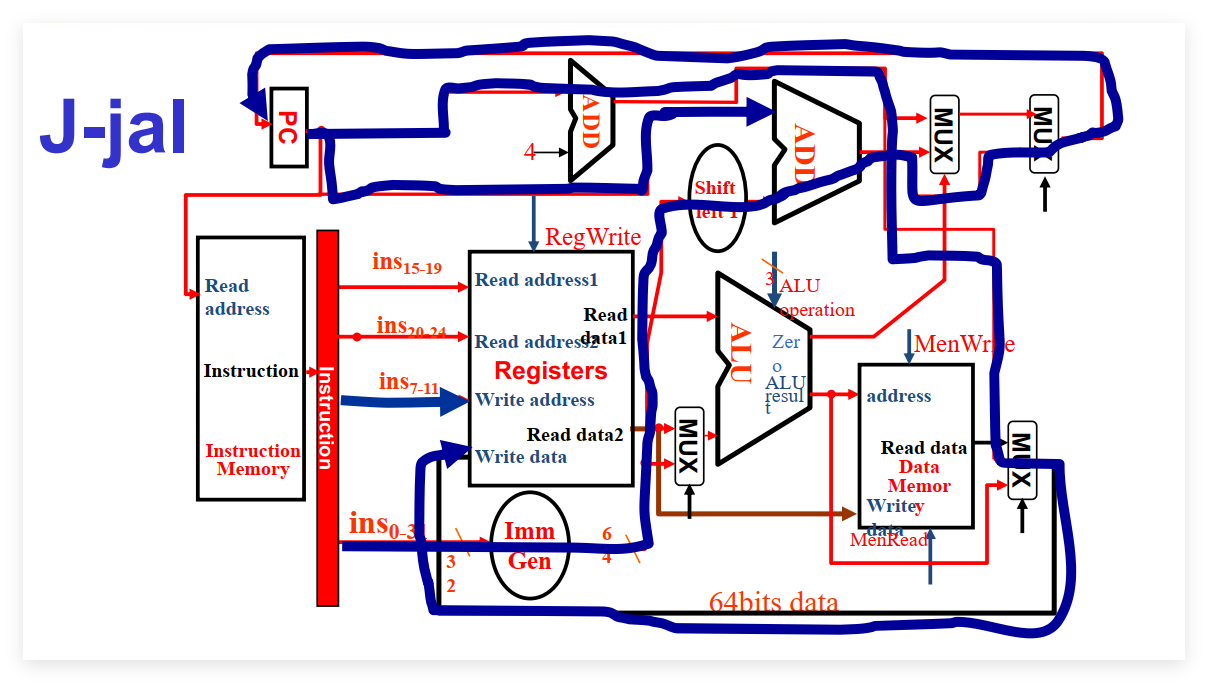

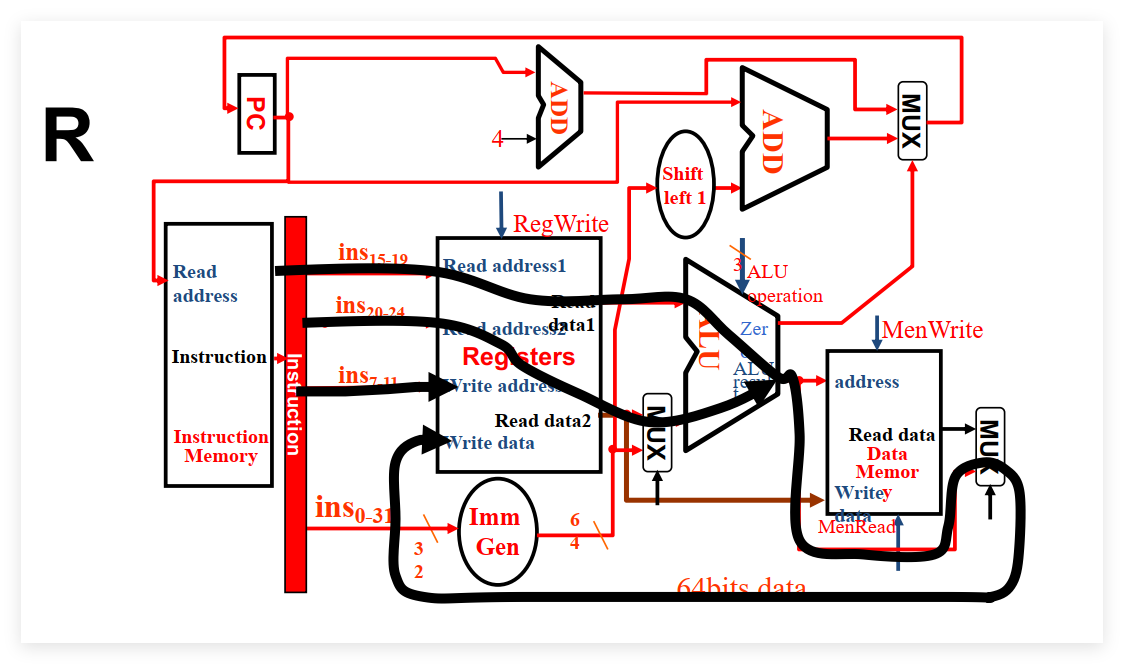

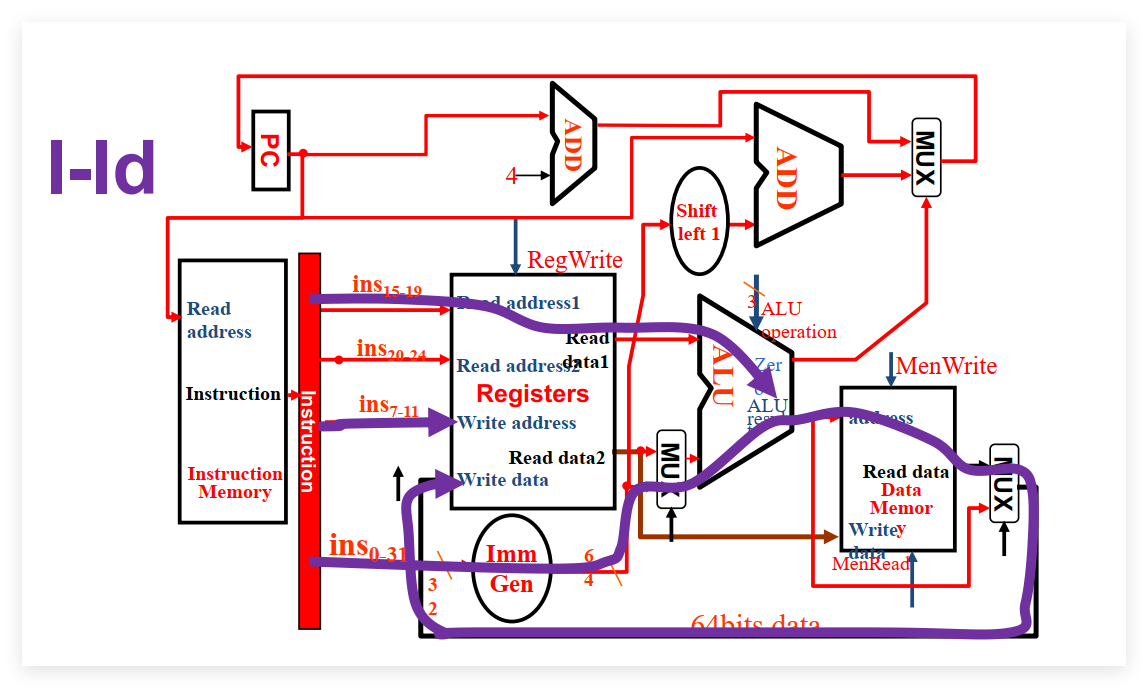

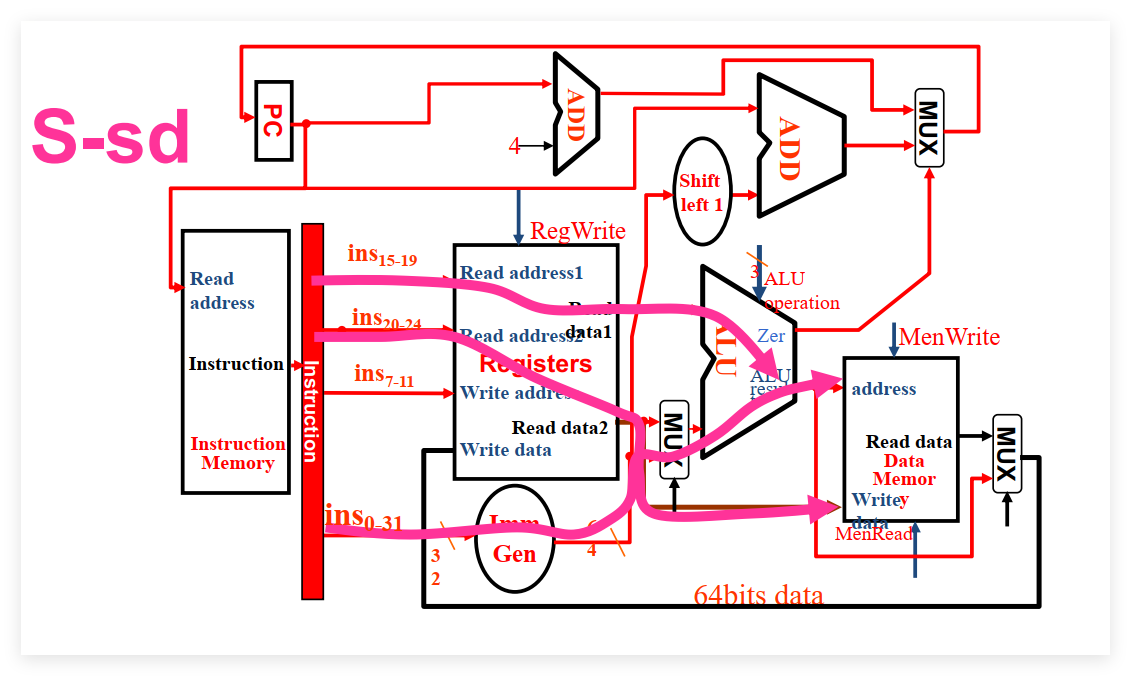

课件上的数据传输例子(有点丑说是)

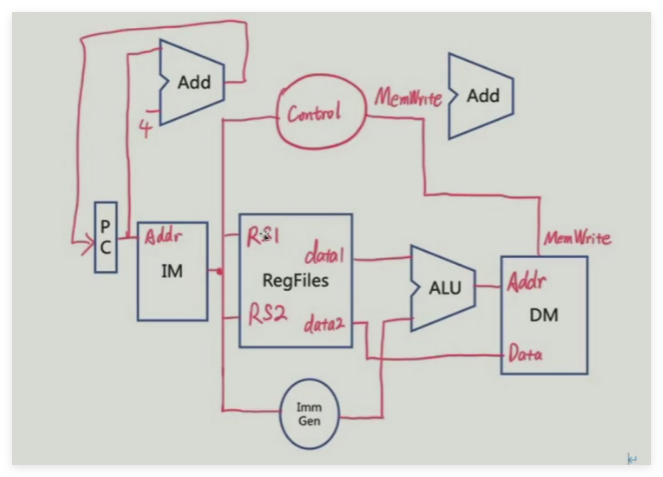

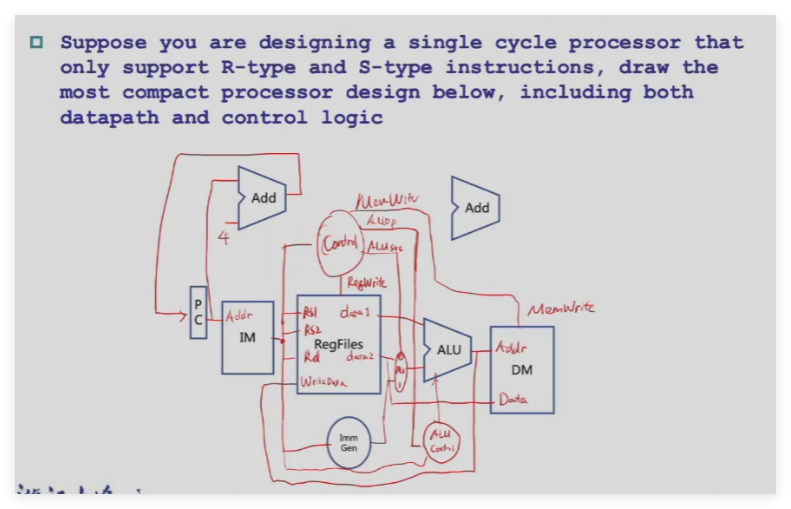

考试可能的题型



流水线

Overview

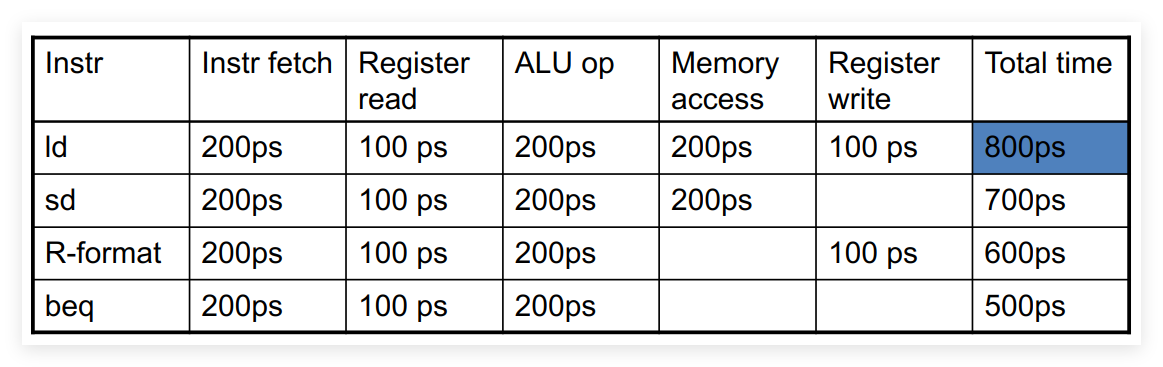

假定 CPU 对于下列操作消耗时间如下:


那么,对于各种不同的指令,它们各自执行完所需要的总时间为:


Latancy: 每一条指令执行需要的时间

对于单周期处理器,最长的时钟延迟决定了处理器的时钟频率,但是最耗时指令不一定是最常用的指令,这违背了八大思想的 Making common case fast 。为了解决这个问题,我们引入 pipeline 以提升处理器的性能。

  1. IF: Instruction fetch from memory
  2. ID: Instruction decode & register read
  3. EX: Execute operation or calculate address
  4. MEM: Access memory operand
  5. WB: Write result back to register

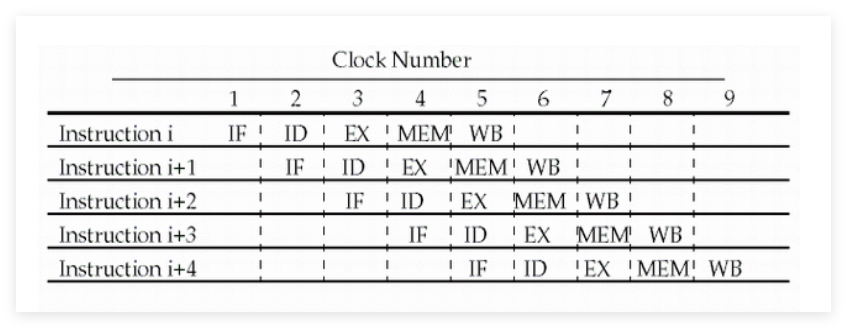

处理器执行一条指令共有五个阶段,在流水线中,每个阶段对应一个状态,为了更高效利用处理器,在任一时钟周期我们期望每个阶段都有指令正在执行,形成理想流水线如下:


而时钟周期由最长时钟延迟的阶段决定。

CPI 从 1 变成了 5 !

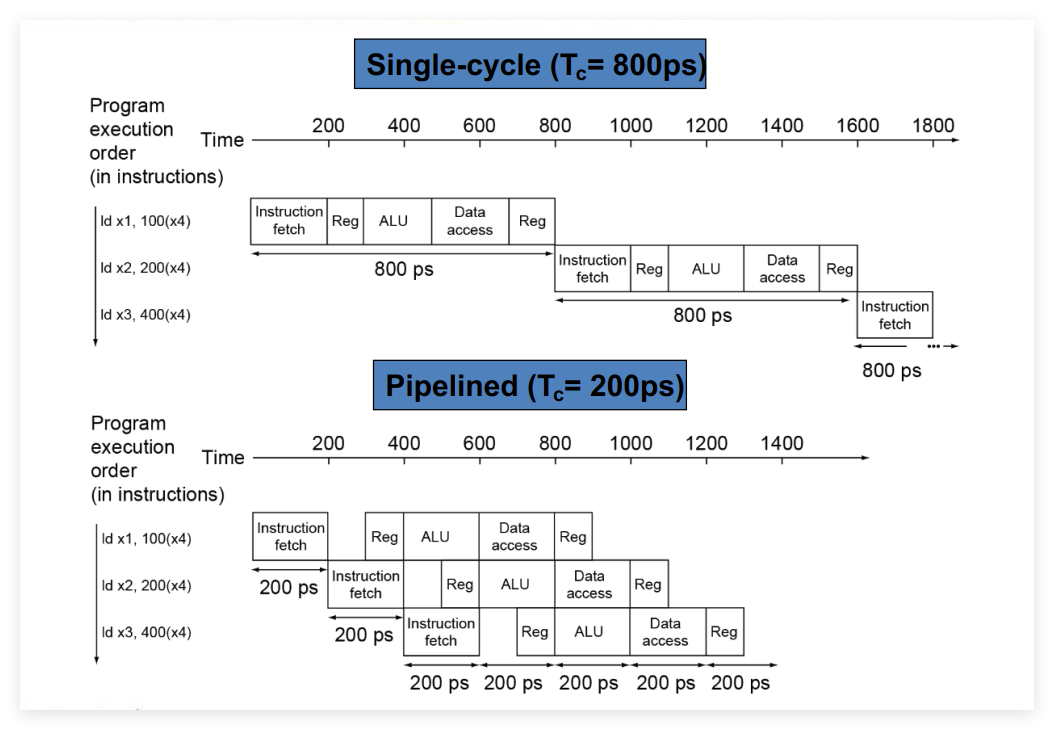

仍然使用上述各种操作耗费时间,下图对比单周期处理器和流水线处理器流程图:


可见,各个阶段耗时越平衡,流水线的性能提升越大。

RISC-V 指令集较方便进行流水线设计:

  • All instruction are 32-bits
    • 更方便 fetch 和 decode 的运作
  • 指令格式更少,也更规律
    • 更方便 decode 和 read register
  • 只在 load 或 store 指令中操作 data memory 而不会将存取的结果做进一步运算,这样就可以将 MEM 放在比较后面的位置;如果还能对结果做运算则还需要一个额外的阶段,此时流水线的变长并没有什么正面效果

对于流水线,指令的 Latancy 并没有提升

Hazards

Hazards(冒险)是阻止指令进入下一阶段的情况,可分为:

  • Structure Hazards 结构冒险
    • A required resource is busy
    • 硬件不支持多条指令在同一时钟周期执行
  • Data Hazards 数据冒险
    • Need to wait for previous instruction to complete its data read/write
    • 当前指令的执行需要等待前面指令的数据结果
  • Control Hazards 控制冒险
    • Deciding on control action depends on previous instruction
    • 指令非顺序执行而导致下一条执行的指令不是真实期望的

Structure Hazards

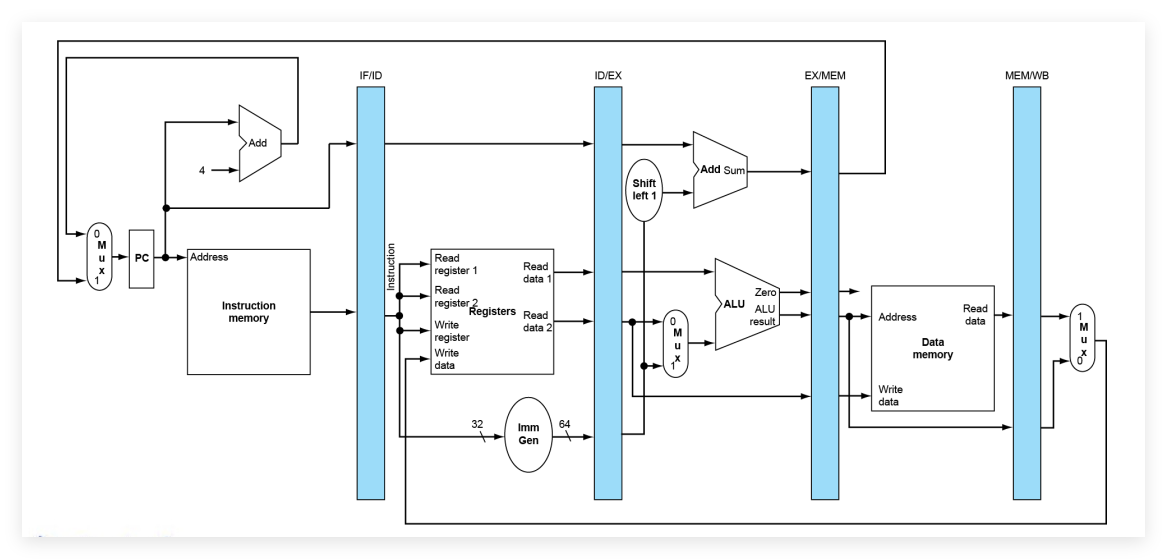

由于不同指令的各个阶段很可能在处理器中同时执行,会遇到处理器同时读写寄存器或Memory!?这显然是不被允许的,为了解决这个矛盾,在实际的流水线实现中我们需要不同阶段之间加上 pipeline register 来保存上一个时钟周期的数据。

流水线寄存器和 PC 一样,都在每个时钟周期下降沿写入数据

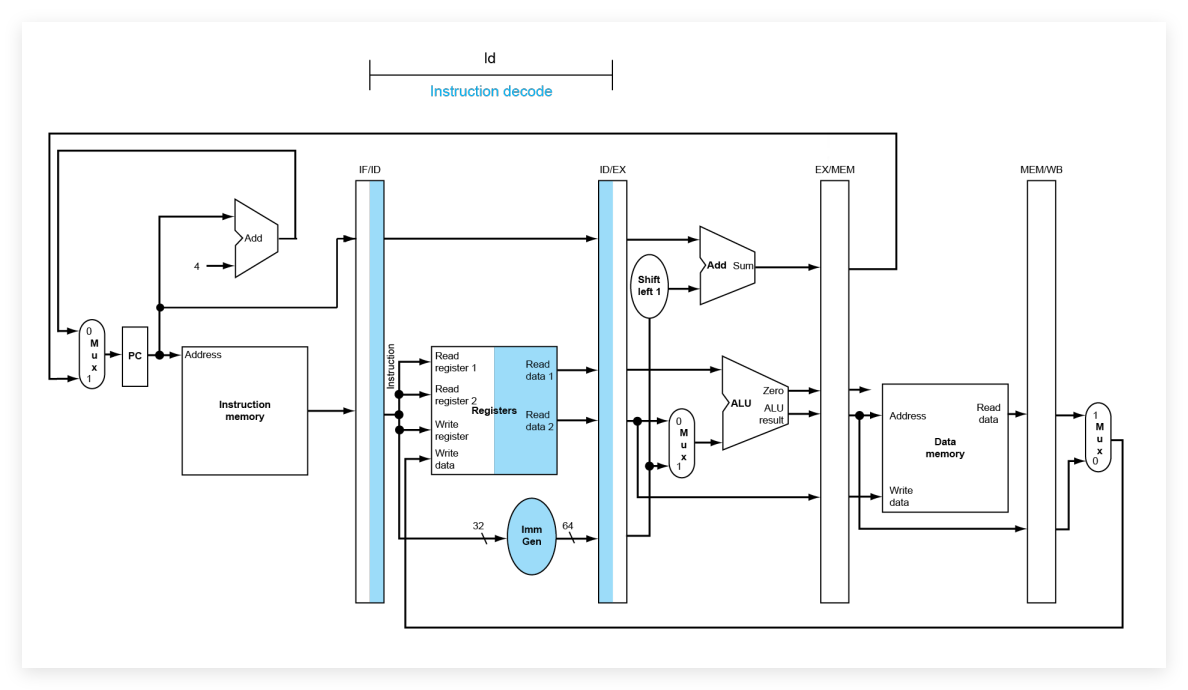

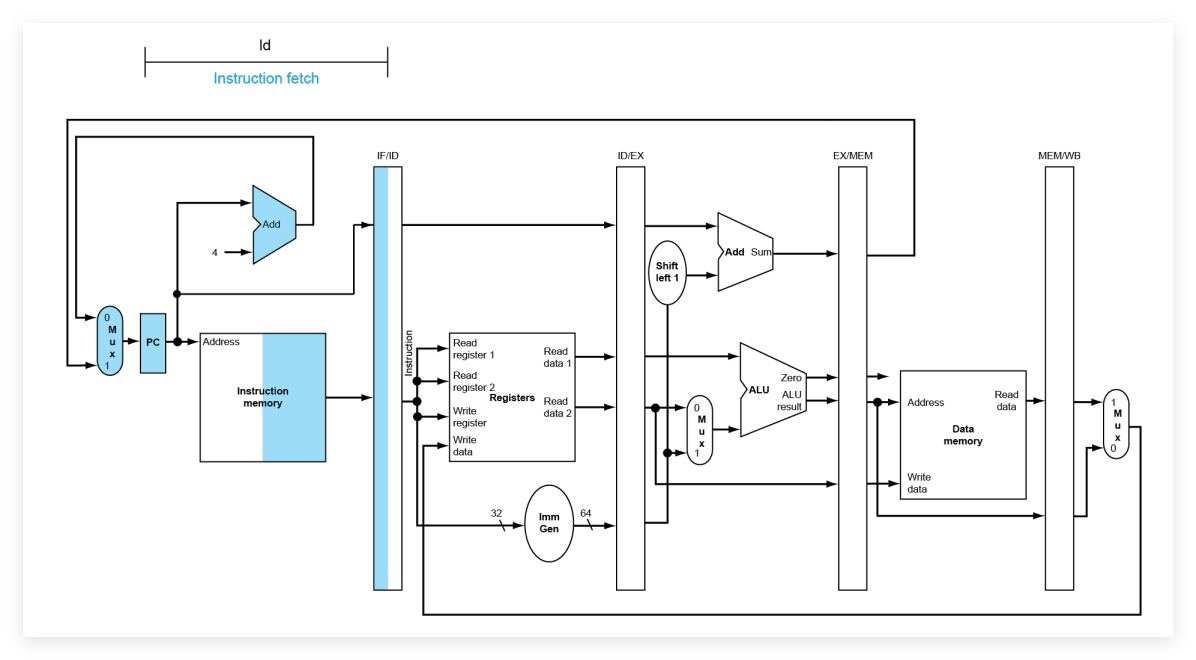

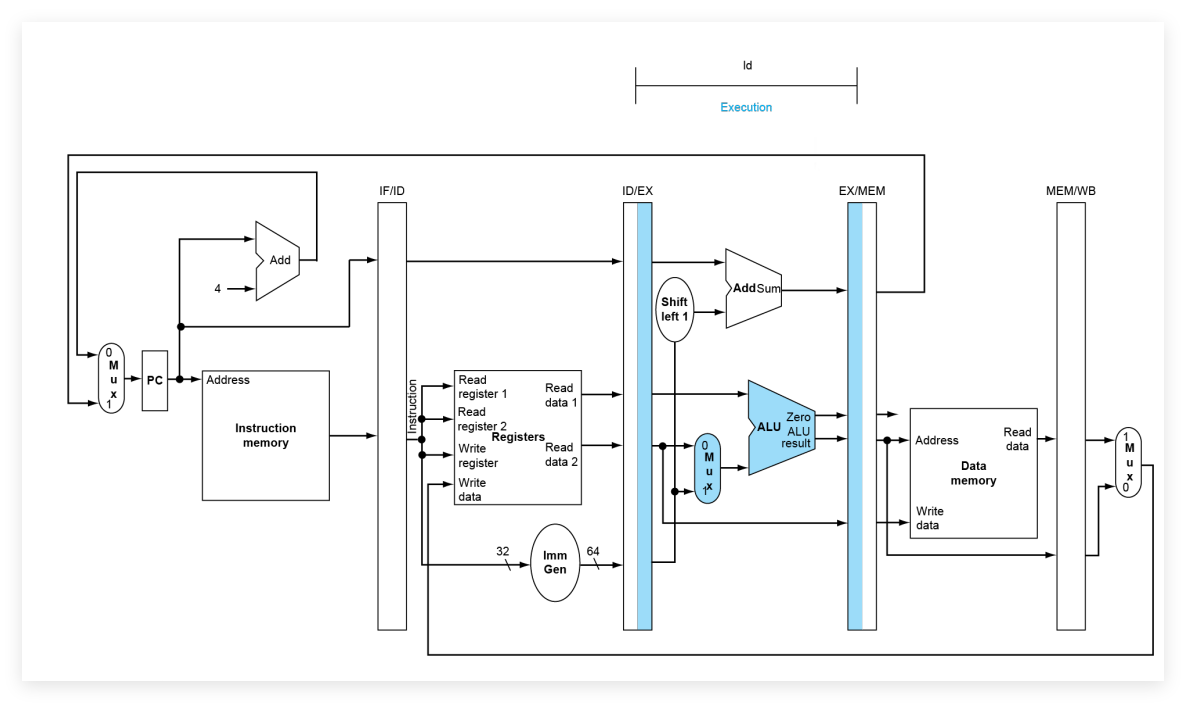

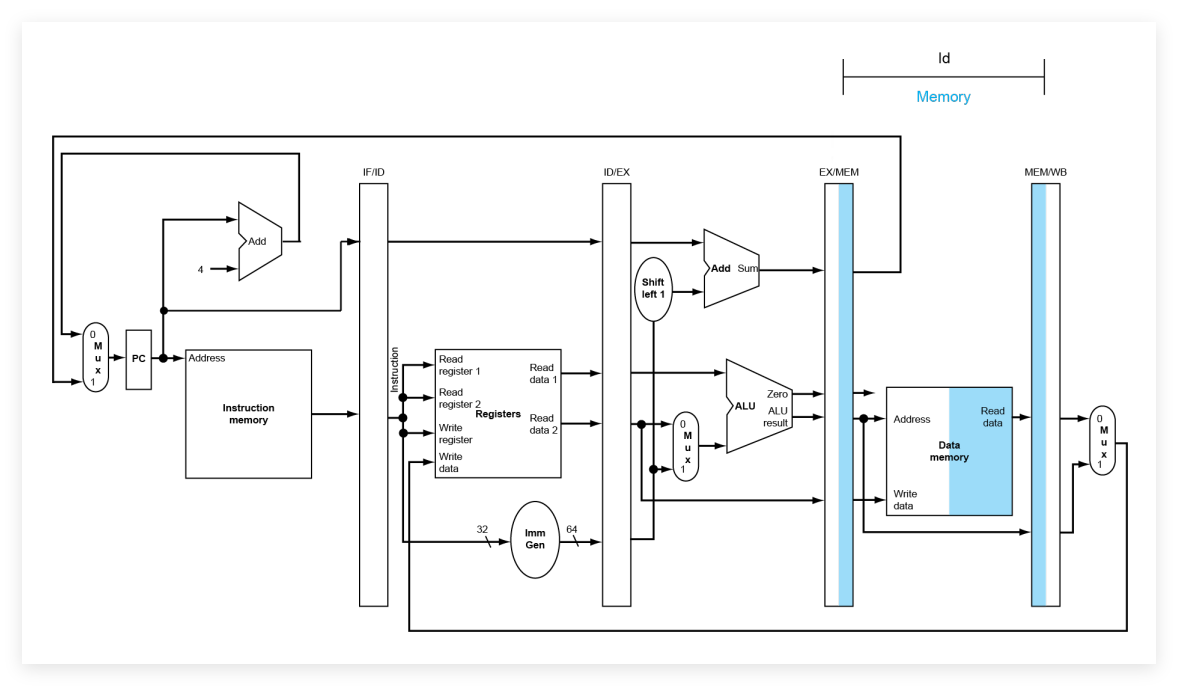

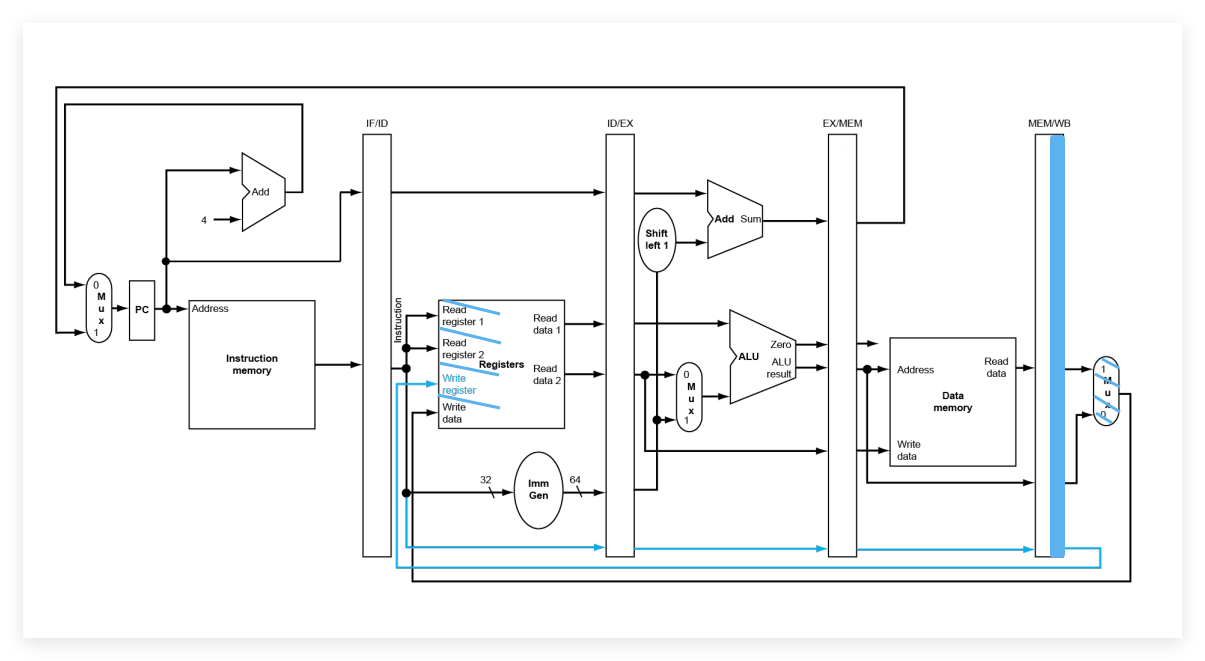

对于 load 指令,它的 single-clock-cycle 的数据通路图如下图所示:






这里对 Datapath 修正在于 WriteRegister 要从 MEM/WB 流水线寄存器中读取

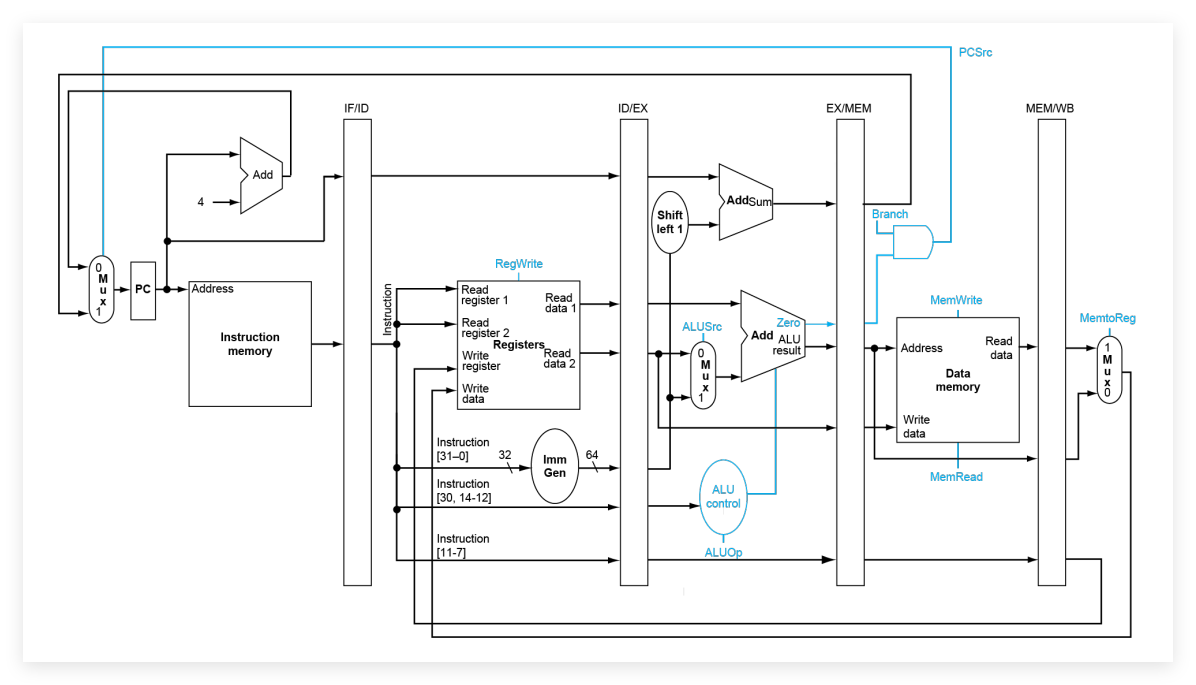

最终得到的简化的 Pipeline with control 的 Datapath 如图:


当处理器需要插入 Bubble 时,将所有流水线寄存器的控制信号全部置 0,并阻止 PC 和 IF/ID 流水线寄存器的更新。

硬件资源冲突

流水线执行期间,也可能发生两条及以上的指令同时对Memory发起资源请求,解决方法是将指令和数据分离存储,这样取指阶段只使用 IMEM ,访存阶段只使用 DMEM。

Data Hazards

当两个指令所用到的数据有先后要求时,会发生数据冒险。

RAW (Read After Write)

  • 指令1为读,指令2为写,只可能发生 WAR 相关
  • 指令1为写,指令2为读,只可能发生 RAW 相关
  • 指令1为写,指令2为写,只可能发生 WAW 相关

对于 RISC-V 流水线按序执行前提下,只可能发生 RAW,亦即接下来探究的 Data Hazards,其意为指令2的读取操作发生在指令1的写回操作之前。

为了解决这个矛盾,后来的指令要先等到上一条指令的运算结果写回到寄存器或是Memory中,才可以继续译码。那么,后来的指令的 IF 阶段需要 Stall ,等待期间处理器流水线会插入 Bubble 来代替空指令。

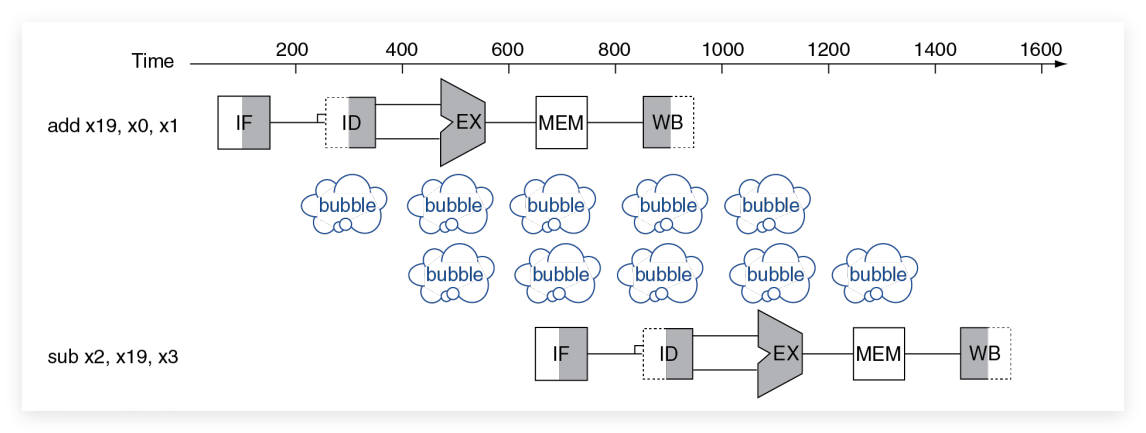

例如,对于下面两条连续指令,它们一个需要写回 x19,一个需要读取 x19,没有优化的处理器中间需要插入两轮 Bubble ,直到上一条指令的 WB 结束,下一条指令才能进入 EXE 阶段:

add x19, x0, x1
sub x2, x19, x3


另一种情况是下一条指令执行完 IF 阶段后被迫 Stall 了两个周期,流水线图与上图略有差别

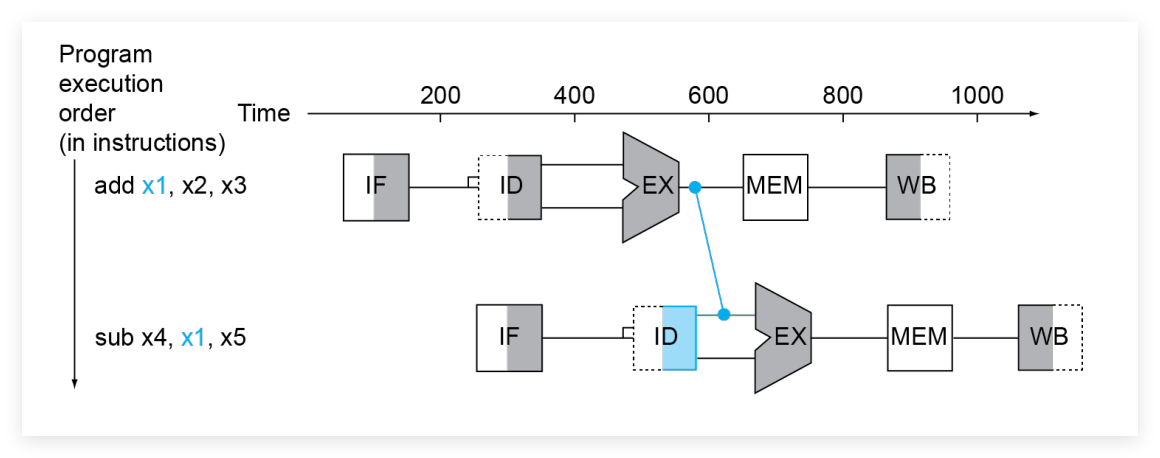

当然,如果 Datapath 有额外的数据通路,处理器也允许中间数据进入 WB 阶段之前,直接传输到下一条指令的 EX 阶段,这种优化名为 Forwarding (or Bypassing):

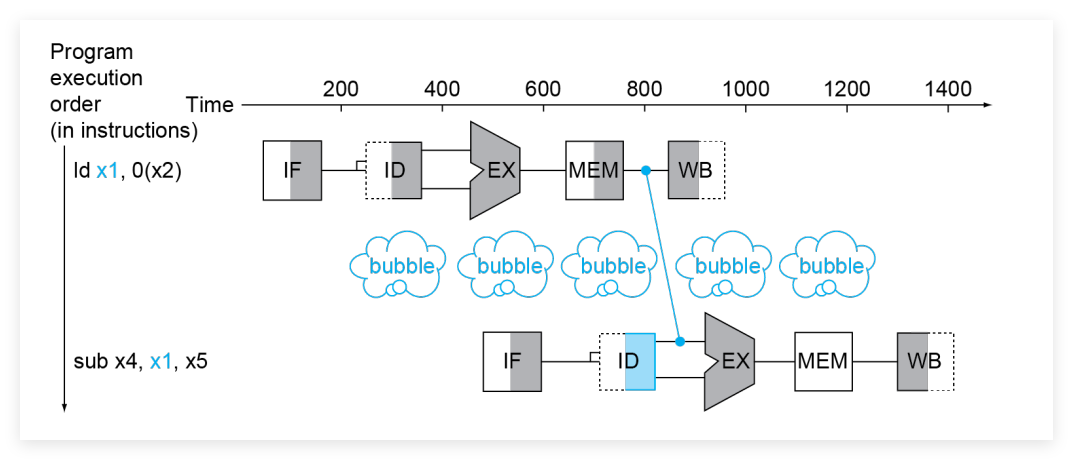

从 Memory 读取的数据直接传入下一指令 EX 阶段(Load-use Hazard)

congmemroyduqudeshuju.png load 型指令即便使用 Forwarding 也要插入一个 Bubble。

幸运的是,下一条指令在 Stall 前并没有对寄存器堆或 MEM 作出任何操作,因此可以直接用 NOP 指令取代它后面的阶段。

对于使用 Forwarding 优化的处理器,执行下列指令过程中会发生两个数据冒险,导致总运行时间会增加两个时钟周期:

1
2
3
4
5
6
7
8
9
ld x1, 0(x0)
ld x2, 8(x0)
add x3, x1, x2 ; stall happened
sd x3, 24(x0)
ld x4, 16(x0)
add x5, x1, x4 ; stall happened
sd x5, 32(x0)

;Need 7+4+2 = 13 cycles if using forwarding

我们在写汇编代码时,将两个 ld 指令提前,能够使硬件有更快的运行速度:

1
2
3
4
5
6
7
ld x1, 0(x0)
ld x2, 8(x0)
ld x4, 16(x0)
add x3, x1, x2 ; stall happened
sd x3, 24(x0)
add x5, x1, x4 ; stall happened
sd x5, 32(x0)

我们使用编译器时,汇编器一般会自动优化排列

那么我们有个问题,在硬件层面上,处理器如何判断需要进行 Forward 操作?

我们可以把需要 Forward 的情况分为三种:

  • EX Hazard
    • 下一条指令需要用到当前指令的运算结果寄存器
    • 此时 ALU 的一个输入从 EX/MEM 中转接
  • MEM Hazard
    • 下下条指令需要用到当前指令的运算结果寄存器
    • 此时 ALU 的一个输入从 MEM/WB 中转接
  • Load-use Hazard
    • 当前指令为 load ,且下一条指令需要用到其 load 读取的数据

EX Hazard:

1
2
3
4
5
6
7
8
if(EX/MEM.RegWrite
  and (EX/MEM.RegisterRd != 0)
  and (EX/MEM.RegisiterRd == ID/EX.RegisterRs1))
  ForwardA = 10;
if(EX/MEM.RegWrite
  and (EX/MEM.RegisterRd != 0)
  and (EX/MEM.RegisiterRd == ID/EX.RegisterRs2))
  ForwardB = 10;

MEM Hazard:

if(MEM/WB.RegWrite
  and (MEM/WB.RegisterRd != 0)
  and not[EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0)
      and (EX/MEM.RegisterRd == ID/EX.RegisterRs1)] // 没发生 EX Hazard
  and (MEM/WB.RegisterRd == ID/EX.RegisterRs1))
  ForwardA = 01;
if(MEM/WB.RegWrite
  and (MEM/WB.RegisterRd != 0)
  and not[EX/MEM.RegWrite and (EX/MEM.RegisterRd != 0)
      and (EX/MEM.RegisterRd == ID/EX.RegisterRs2)] // 没发生 EX Hazard
  and (MEM/WB.RegisterRd == ID/EX.RegisterRs2))
  ForwardB = 01;

对于不同的控制信号 Forward(A/B) ,ALU 的操作数选择如下表:

Mux Control Source Explanation
Forward = 00 ID/EX This ALU operand comes from the register file
Forward = 10 EX/MEM This ALU operand comes from the prior ALU result
Forward = 01 MEM/WB This ALU operand comes from data memory or an earlier ALU result

同时存在 EX Hazard 和 MEM Hazard 时只执行 EX Hazard(选择 Most Recent 的冒险处理)。例如:

1
2
3
add x1, x1, x2 ; Instruction 1
add x1, x1, x3 ; Instruction 2
add x1, x1, x4 ; Instruction 3

其中,指令 1,3 之间发生 MEM Hazard;指令 2,3 之间发生 EX Hazard,那么处理器只需要处理 EX Hazard 即可,这也是为什么上面 MEM Hazard 的判断条件这么写。

除此之外,还有特殊的 Load-Use Hazard ,它的判断标准为:

1
2
3
ID/EX.MemRead and
[(ID/EX.RegisterRd == IF/ID.RegisterRs1) or
 (ID/EX.RegisterRd == IF/ID.RegisterRs2)]

Control Hazards

对于跳转指令,下一条指令地址究竟是 PC+4 还是 PC+address 起码要等到 EX 阶段后,需要插入三个Bubble🤔

一种解决方法是在 branch 指令的ID阶段就提前对两个源寄存器进行比较(需要硬件支持),从而只需要一个Bubble就可以完成下一条指令地址的选择。

1
2
3
4
5
6
7
36: sub x10, x4, x8
40: beq x1, x3, 32 ; PC-relative branch
   #Bubble         ; to 40 + 16*2 = 72
44: and x1, x2, x5 ; 不执行
48: orr x1, x2, x6 ; 不执行
    ...            ; 不执行
72: ld x4, 50(x7)

但是对于更长的流水线来说,这种处理方式可能不能平稳运行,是 unacceptable 的。

更多时候,我们使用预测来解决控制冒险:

  • Static Branch Prediction
    • 为特定指令设置默认预测命中
    • 例如,对于 loop 和 if-statement
      • 向回跳转默认命中
      • 向下跳转默认不命中
  • Dynamic Branch Prediction
    • 基于运行历史来预测是否命中

即便预测没有命中,最早的指令也才进行三个阶段到 EXE,并没有对整体状态进行更新(写回寄存器或写入内存等),恢复状态是较为方便的。

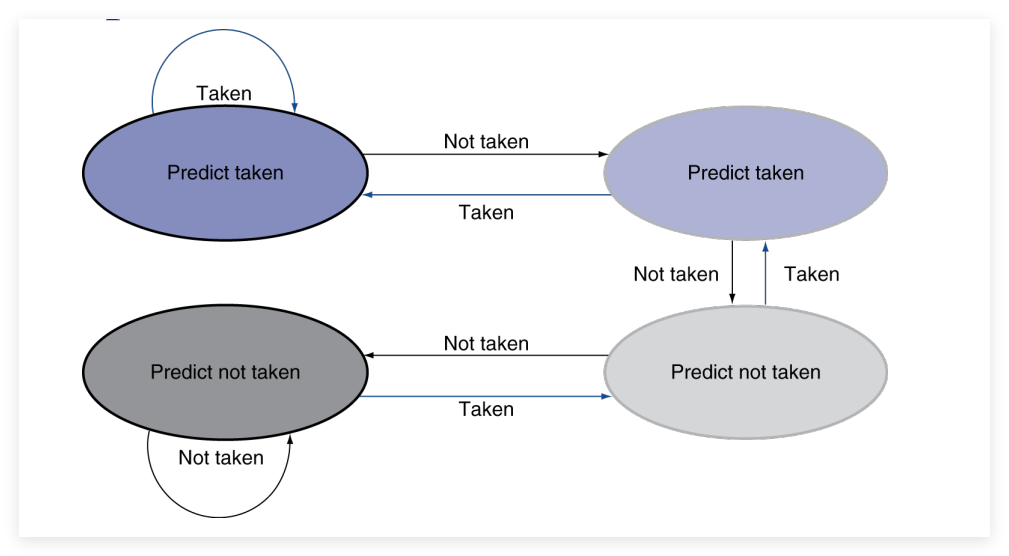

2 bit Predictor


Exception & Interrupt

  • 中断来自于 CPU 外部的 I/O controller,通常用于信息的输入与输出
    • 中断处理返回后继续执行下一条指令,因为在执行中断处理程序前,系统会保证当前指令执行完毕
  • 异常来自于 CPU 内部的意外控制流,是与CPU当前执行指令相关的同步事件
    • 异常处理返回后会尝试重新执行发生异常的指令

区分中断和异常

一种角度:异常一般是同步的,而中断一般是异步的

另一种角度:异常是由程序引起的,而中断一般是由外部设备引起的

在计组实验中,异常以非法指令、ecall 等形式出现,而中断以外设中断等形式出现。

CPU 遇到异常时,需要进行异常处理,机器模式下的一般步骤如下:

  • Save the Context: 保存当前 CPU 状态。包括PC,寄存器等
    • 将当前 PC 保存到 mepc
    • 将发生异常的地址保存到 mtval
    • 将中断/异常原因写入 mcause
    • 进入机器模式
  • Trap Handler: 跳转到异常处理程序。这个程序一般是预先定义好的,其 PC 地址放在 mtvec 寄存器中
    • 同时更新机器模式异常原因寄存器 mcause,更新机器模式异常PC寄存器 mepc,更新机器模式异常值寄存器 mtval,更新机器模式状态寄存器 mstatus
  • Return: 处理完异常后,恢复 CPU 状态,继续执行

有一些系统级别的控制指令,其 opcode 均为 1110011。这些指令包括:

  • CSR 指令
  • ecallebreak ,用于异常处理
  • mretsret ,用于从异常处理中返回
CSR 寄存器

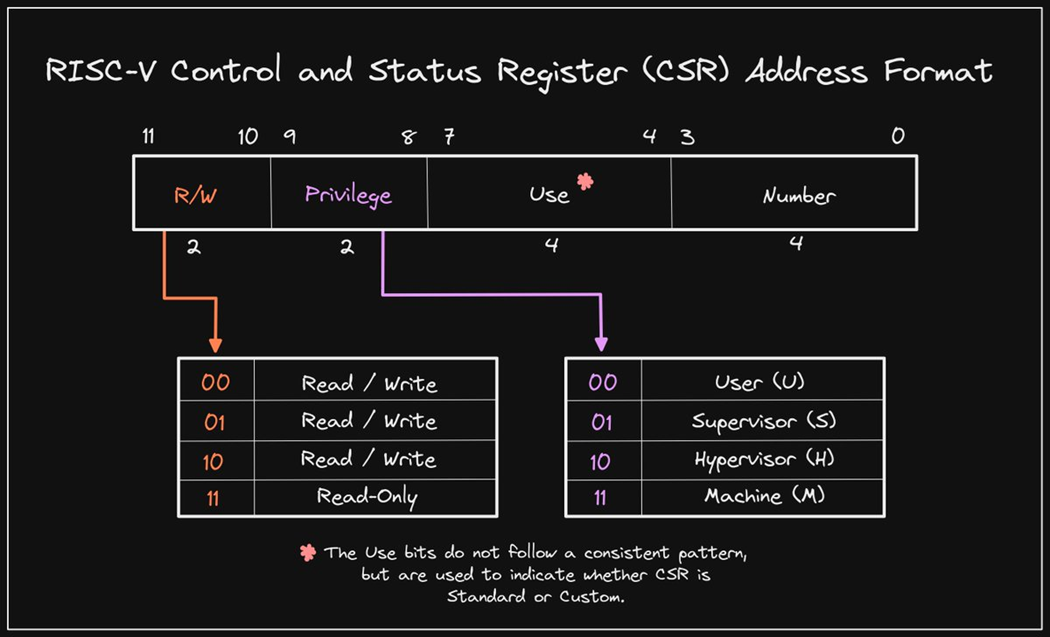

CSR 寄存器是一种特殊的寄存器,用于保存 CPU 的状态。其只能在某些特权级别下/用 CSR 指令才能访问。其共有 12 位地址空间,最高两位表示读写权限,次高两位表示特权模式的使用权限: CSRRegisterAddress.png

mtvec 寄存器格式:

1
2
3
4
31                     1    0
+----------------------+----+
|         BASE         |MODE|
+----------------------+----+
  • MODE=0,异常响应时,跳转到 BASE
  • MODE=1,异常响应时,跳转到 BASE
  • MODE=1,中断响应时,跳转到 BASE+4*Cause
    • 其中 CASUE 为中断对应的异常编号

Instruction-Level Parallelism

详情请去看计算机体系结构相关部分

Static Multiple Issue

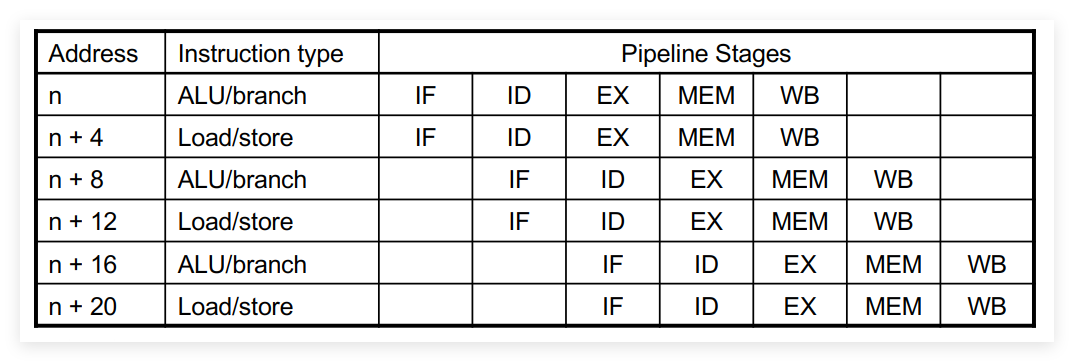

静态多发射,由编译器完成发射相关判断。编译器会将同时执行不会冲突的指令分成不同 issue packets,一起发射,从而增加流水线的效率。

Speculation 猜测

不管是静态多发射还是动态多发射,编译器或处理器都会“猜测指令”的行为,以尽早消除掉该指令与其它指令之间的依赖关系。

在经典双发射例子中,ALU/Branch 类型指令可以和 Load/Store 同时执行:

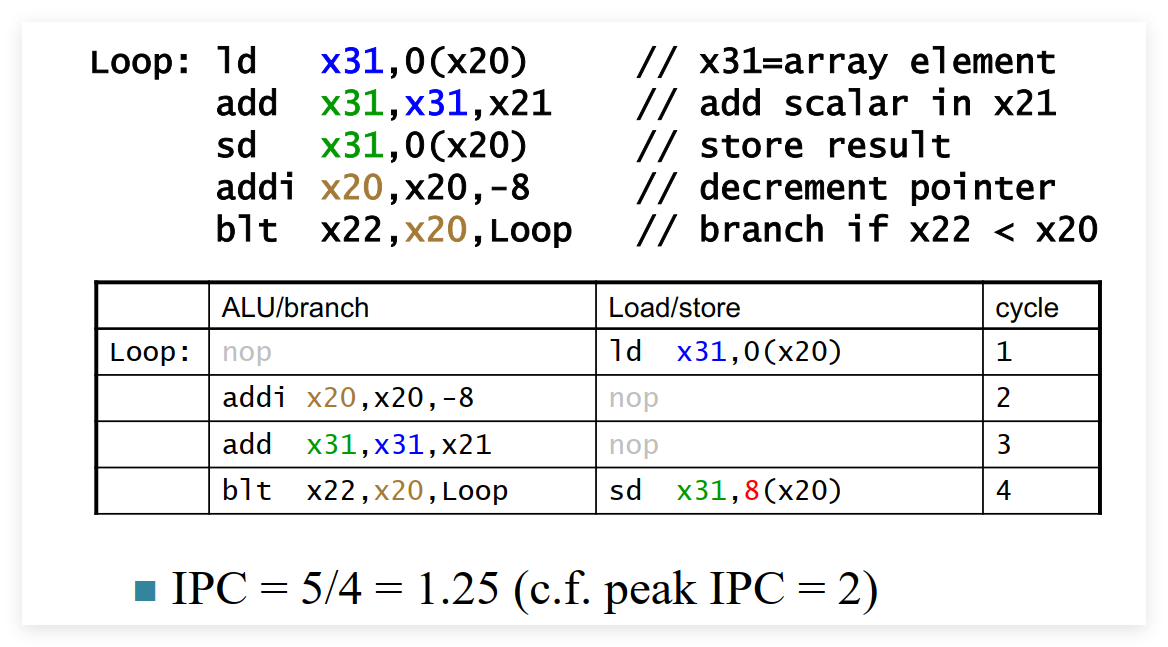

Example 1

dualissueex1.png 该例中编译器对指令顺序进行了重排,从而提高了Instruction Per Cycle。但是并非无限制打包,同一个包内指令数据不能有依赖关系。

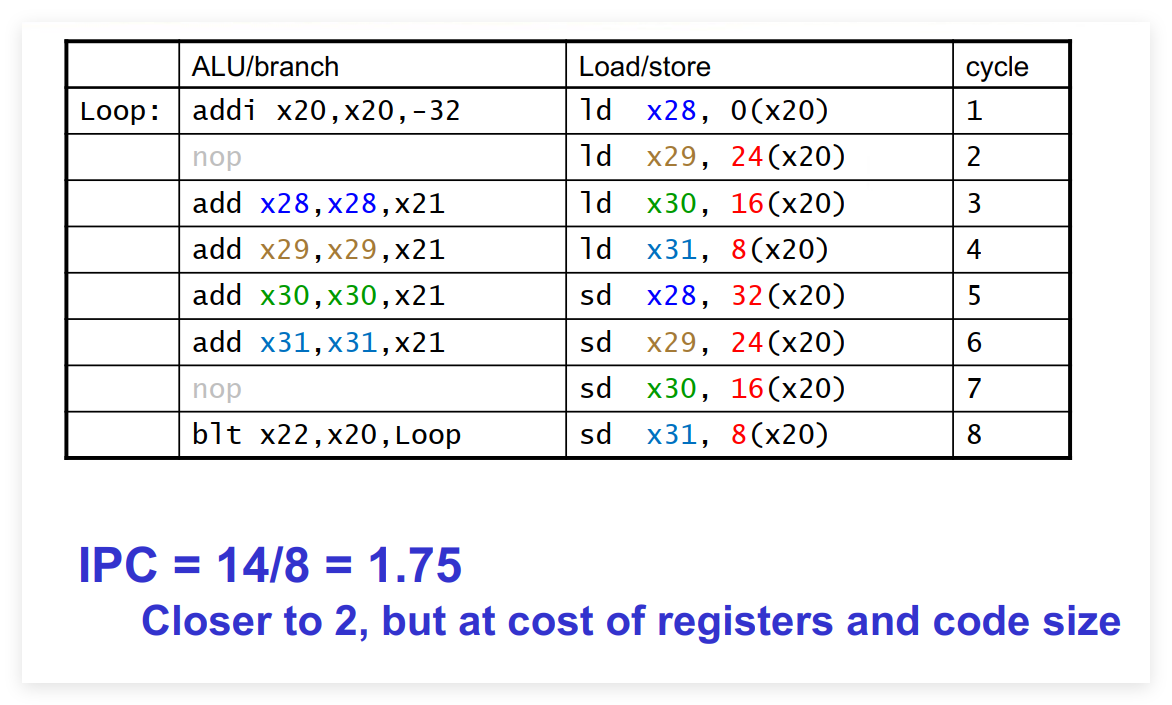

Example 2

dualissueex2.png 配合循环展开,减少数据竞争,得到IPC=1.75,已经很接近理想数值 2 了。

Dynamic Multiple Issue

动态多发射在动态执行过程中由硬件完成发射相关判断,允许CPU乱序执行指令。

1
2
3
4
ld x31, 20(x21)
add x1, x31, x2
sub x23, x23, x3
andi x5, x23, 20

add 在等待 x31 数据时,CPU可以先执行 sub 的前几个阶段。

为什么不只用编译器优化的静态多发射呢?

  • <1> 不是所有的 stalls 是可预测的
    • e.g., cache misses
  • <2> 跳转指令的结果是动态决定的
  • <3> 对于一个 ISA,其不同执行方法有着不同的 Latency 和 Hazard
