AVL Trees, Splay Tree & Amortized Analysis

AVL 树¶

定义¶

AVL Tree 的名字由来于它的三个作者 Adelson , Velskii , Landis ，其一般定义如下：

一个二叉树的所有节点，其左子树和右子树高度差小于等于一，这颗二叉树就被称为 AVL Tree

根据 AVL 树的性质，我们也可以确定其高度 h 仍然为 \(O(\log n)\) 量级

对于一个高度为 \(h\) 的 AVL 树，其最少节点的情况可以看作是左子树为高度为 \(h-1\) 最少节点的 AVL 树，右子树为高度为 \(h-2\) 最少节点的 AVL 树。那么，它们的节点数量之间有递推关系：

其中起始值 \(n_{-1} = 0,n_0 =1\) ，那么递推可以得到 \(n_6 =33\) 。

维护¶

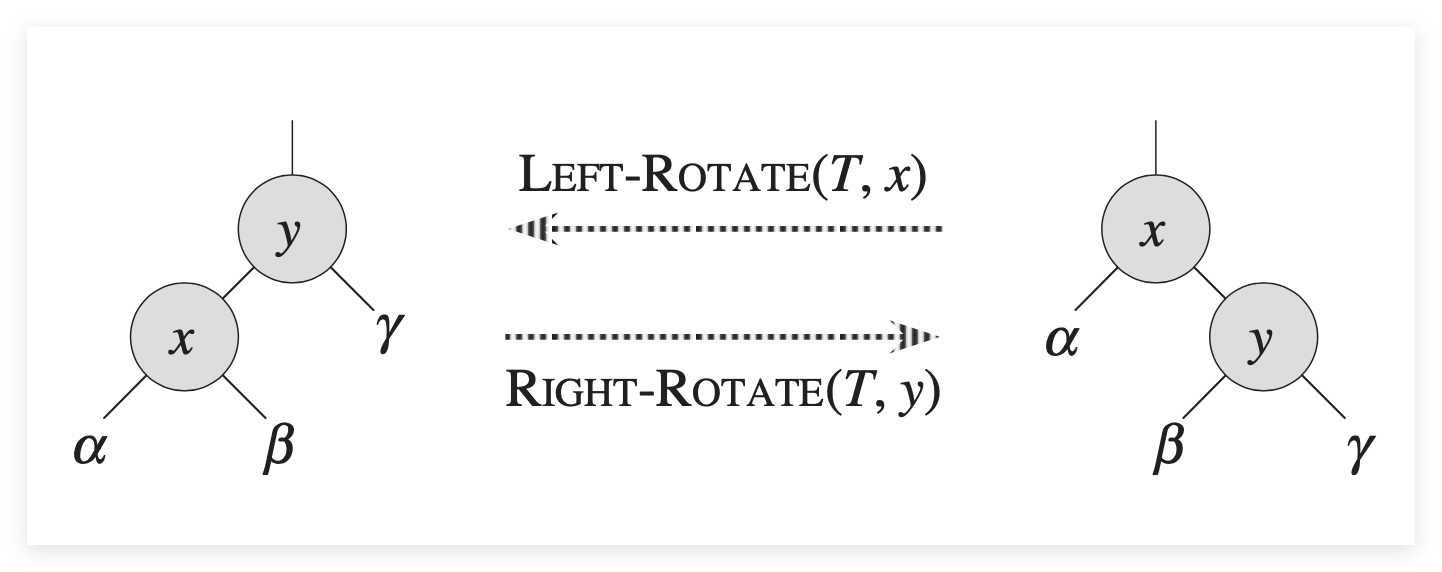

关于 AVL 树的维护，最重要的操作在于 Left-Rotate 和 Right-Rotate，其记忆要点为各个叶节点的左右顺序不变：

按照新插入的节点与失衡的节点的位置关系，可以将 AVL 树的维护分为两类四种：

Single Rotation¶

RR rotation

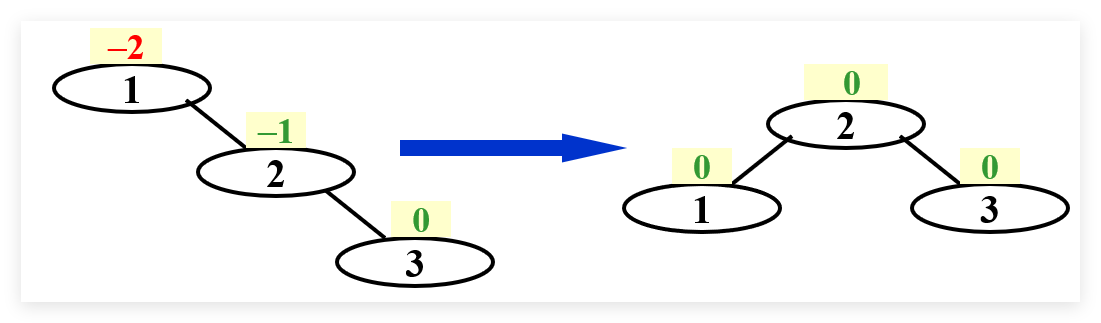

顺序插入 1,2,3 ，有下图左示 BST(Binary Seach Tree)。此时节点1的 BF 等于 -2，需要对其进行调整

由于 Trouble Maker 节点3位于 Trouble Finder 节点1的右子树的右子树内，这种维护方法称为 RR rotation

具体方式为对 Trouble Finder 节点1进行一次左旋转，得到右示新的 AVL 树

LL rotation

同理，顺序插入 3,2,1 ，有下图所示 LL rotation 的维护，即对 Trouble Finder 节点3进行一次右旋转，得到右示新的 AVL 树

Double Rotation¶

LR rotation

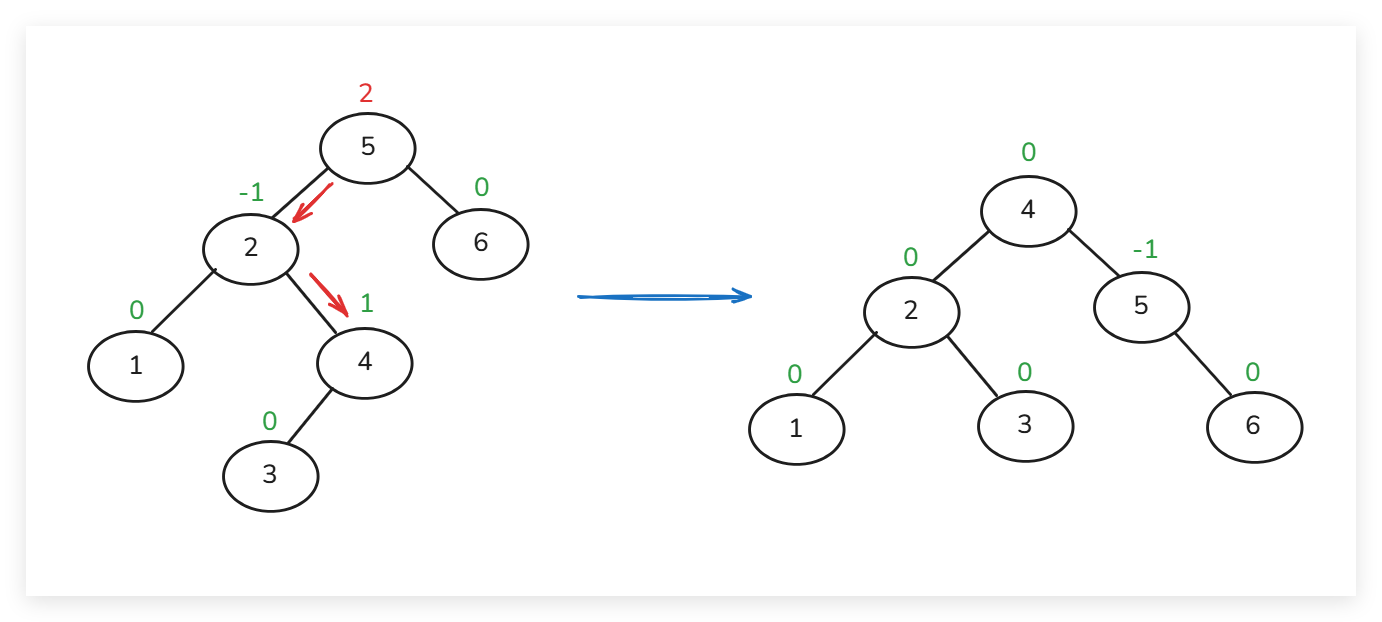

按照 5,6,2,1,4,3 顺序插入，得到左示 BST ，此时节点5的 BF 为 2 ，且 Trouble Maker 节点3位于节点5的左子树的右子树内，因此应使用 LR rotation 进行维护

具体的维护方法为，先对 Trouble Finder 的左节点进行左旋转，再对 Trouble Finder 进行右旋转

RL rotation

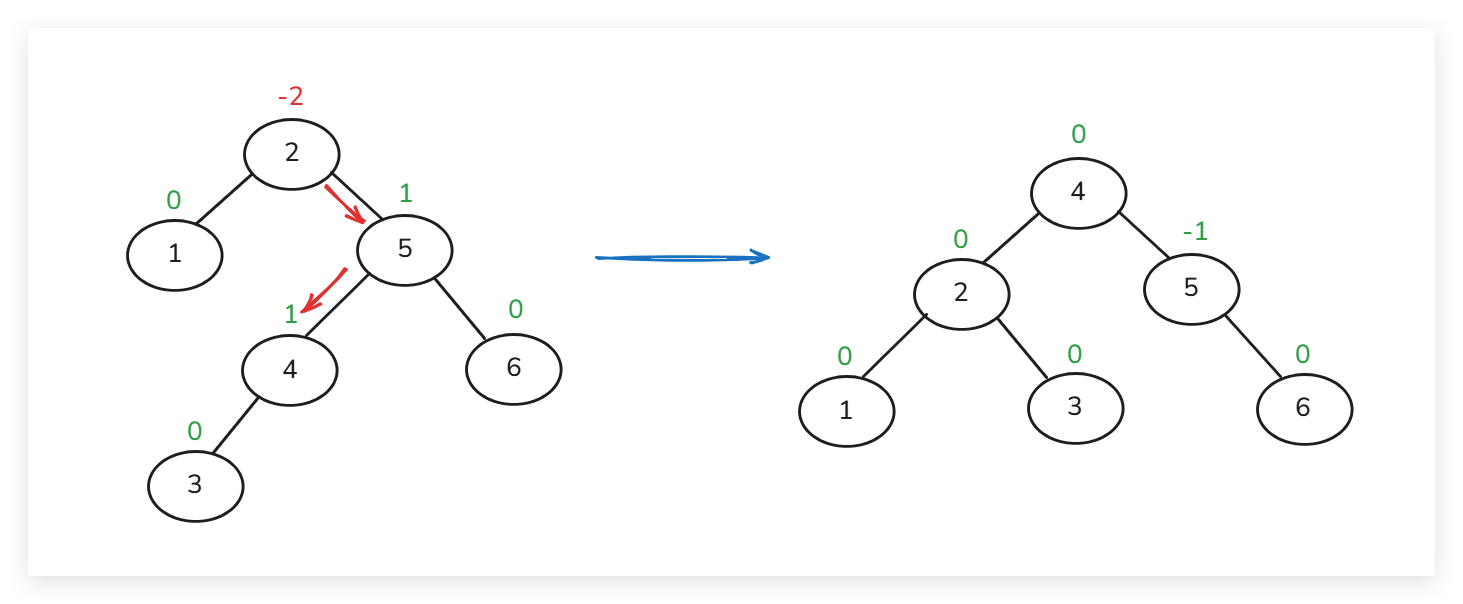

按照 2,1,5,6,4,3 顺序插入，得到左示 BST ，此时节点2的 BF 为 -2，且 Trouble Maker 节点3位于节点2的右子树的左子树内，因此应使用 RL rotation 进行维护

具体的维护方法为，先对 Trouble Finder 的右节点进行右旋转，再对 Trouble Finder 进行左旋转

代码实现¶

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

typedef struct AvlNode* AvlTree;

struct AvlNode {
    ElementType Element;
    AvlTree Left;
    AvlTree Right;
    int Height;
}

static int Height(AvlTree P) {
    if (P == NULL)
        return -1;
    else
        return P->Height;
}

AvlTree Insert(ElementType X, AvlTree T) {
    if(T == NULL) {
        //Create and return a one-node tree
        T = malloc(sizeof(struct AvlNode));
        if(T == NULL)
            FatalError("Out of Space!");
        else {
            T->Element = X;
            T->Height = 0;
            T->Left = T->Right = NULL;
        }
    } else if(X < T->Element) {
        T->Left = Insert(X, T->Left);
        if(Height(T->Left) - Height(T->Right) == 2)
            if(X < T->Left->Element)
                T = SingleRotateWithLeft(T);
            else
                T = DoubleRotateWithLeft(T);
    } else if(X > T->Element) {
        T->Right = Insert(X, T->Right);
        if(Height(T->Right) - Height(T->Left) == 2)
            if(X > T->Right->Element)
                T = SignleRotateWithRight(T);
            else
                T = DoubleRotateWithRight(T);
    }// Else X is already in the tree, do nothing
    T->Height = Max(Height(T->Left), Height(T->Right)) + 1;
    return T;
}

旋转操作的实现（以Left为例）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

// L* Rotation, 即 右旋转
static AvlTree SingleRotateWithLeft(AvlTree K2) {
    AvlTree K1 = K2->Left;
    K2->Left = K1->Right;
    K1->Right = K2;

    K2->Height = Max(Height(K2->Left), Height(K2->Right)) + 1;
    K1->Height = Max(Height(K1->Left), Height(K1->Right)) + 1;

    return K1;
}

// LR Rotation, 先对左节点作左旋，再对 Touble finder 作右旋转
static AvlTree DoubleRotateWithLeft(AvlTree K3) {
    K3->Left = SingleRotateWithRight(K3->Left);
    return SingleRotateWithLeft(K3);
}

Splay 树¶

定义¶

从一个空树开始，连续 M 个对该树的操作的时间复杂度总不超过 \(O(M\log N)\) 的二叉树，称为 Splay 树

根据定义，对该树的 M 次操作时间均摊下来，每个操作都需要 \(O(\log N)\) 。Splay(伸展)的核心思想在于，每当某一个节点被访问(包括插入、查询、删除)，都要通过 AVL 树 Rotation 的方式将其移动至根节点

维护¶

对于 Splay 树的维护，我们先对要操作的节点一个简单的定义：

• 我们要移动至根节点的非根节点 X
• 节点 X 的父节点 P
• 节点 X 的 Grandparent 节点 G

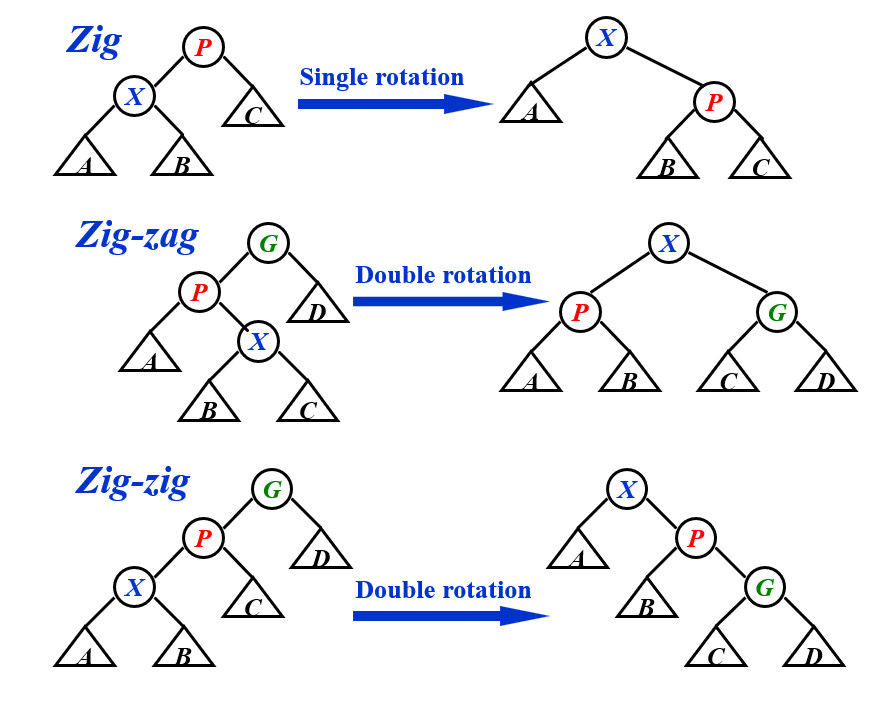

Case 1：

父节点 P 是根节点，那么直接对节点 X 和 节点 P 做一次对应方向的 Rotate 即可

Case 2：

父节点 P 不是根节点，且不用管节点 G 是否是根节点

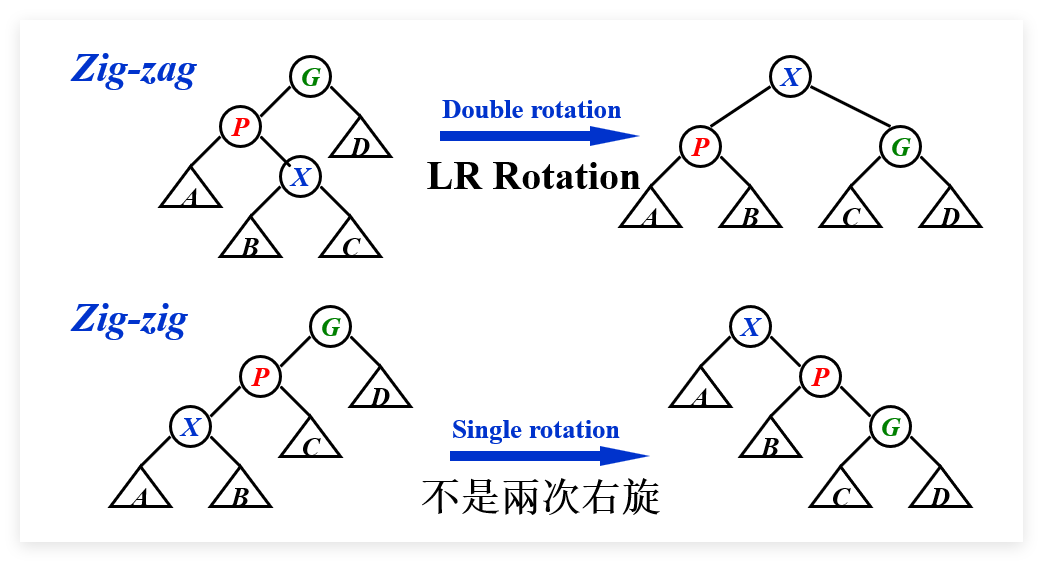

此时，根据 X,P,G 的位置关系，可以分为 Zig-zag 和 Zig-zig 来处理

均摊分析¶

Amortized Analysis 分析的是从初始状态开始，连续 M 次对数据结构的操作所用的均摊时间，它并不涉及概率分布，因此与平均时间亦有所不同。由于 Amortized Analysis 需要涉及任意操作的组合，其计算结果应大于平均时间。

其主要的分析方法有以下三种：

• Aggregate analysis
• Accounting method
• Potential method

Aggregate Analysis 累加法¶

对于一个长度为 n 的操作序列，在最坏情况所用的总时间为 \(T(n)\)，那么其每个操作均摊时间可以简单认定为：

Accounting Method 借款贷款法¶

其核心思想是为每个操作分配一个 amortized cost \(\hat{c_i}\) ，它与该操作的 actual cost \(c_i\) 的差值称为 credit ，并且总有: \(\sum \hat{c_i} \ge \sum c_i\)

那么均摊时间可以认定为：

Potential Method 势能分析法¶

该方法给 credit 一个更详细的定义：

其中，\(D_i\) 表示第 i 步操作后的数据结构， \(\phi(D_i)\) 称为势能函数(Potential Function)，且一定有 \(\phi(D_n) \ge \phi(D_0)\)

相比于 \(c_i\) 表示第 i 步操作的消耗，\(\phi(D_i)\) 表示该数据结构在完成了第 i 步操作的势能。势能与具体的操作没有关系，只与整个局面的状态有关，与物理学意义上的势能定义类似 (保守力)

那么每一步操作的均摊消耗即可定义为 \(c_i+ \phi(D_i) - \phi(D_{i-1})\) ，势能分析法中的均摊思想体现在如果该操作消耗 \(c_i\) 很大，可以通过定义的势能函数让 \(\phi(D_i) - \phi(D_{i-1})\) 的结果尽可能小。由于数据结构最终势能是上升的，代价小的操作可以分摊代价大的操作的势能。

栈 Push & MultiPop¶

对于一个栈，其有 Push 一个元素进入栈以及从栈中 MultiPop k 个元素两种操作。

虽然看起来 MultiPop 操作的时间消耗为 \(\min(sizeof(Stack),k)\) ，但是实际上对于每个元素，它最多只有一次入栈和出栈，总时间消耗不应该超过 \(2n\)

此时就需要用到均摊分析，由于 MultiPop 是时间消耗大的操作，我们需要让该步操作势能差值尽可能小。由于无论是 Push 操作还是 Pop 操作，它们都改变了栈中元素的个数，我们可以想到以栈内元素个数作为势能函数 \(\phi(D_i)\) 的定义

那么分析各个操作的 \(\hat{c_i}\) 可得：

由于栈中最后元素个数总是大于等于零，即 Push 压入的元素个数大于等于 Pop 出的元素个数，所以有：

FROM: 鱼肆周报 002 - 势能分析法

Splay Tree¶

对 Splay 树的调整操作中，zig 包含一次旋转，zig-zag 和 zig-zig 都包含两次旋转，成本为 2。如果势能函数的构造不能把调整操作的常数 1 或 2 抵消掉，最终的均摊时间将会是 worst-case \(O(n)\)

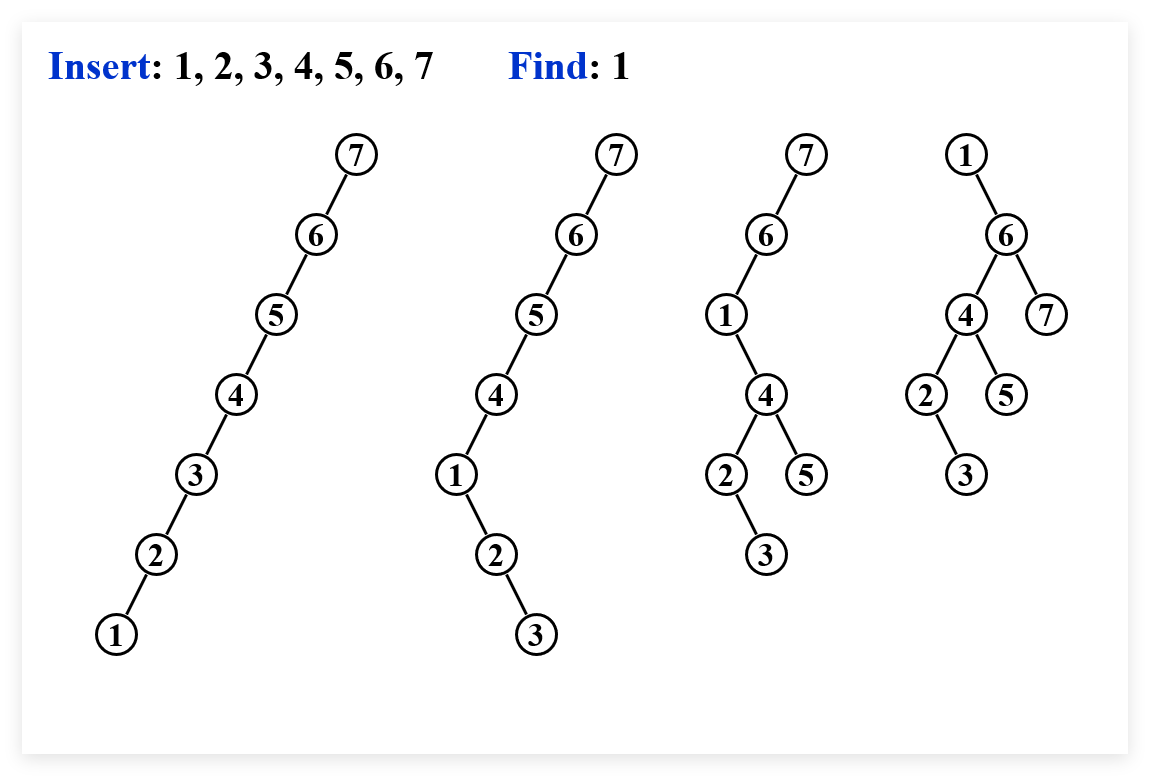

注意到 Splay 操作中，会将所访问的节点翻转到根节点；同时，翻转代价高的操作往往更大程度上的降低了树高（比如前面例子中，将节点 1 从叶节点位置翻转到根节点，大致将树高缩减为原来的一半）。所以我们考虑一个跟节点高度相关的（或类似的）势能函数：

我们用 \(R(i)\) 表示节点 i 的 rank ，则 \(R(i) = \log S(i)\) 。选取 rank 之和作为势能函数的好处是除了 \(X\),\(P\),\(G\) 三个节点外，其它节点在 Splay 操作中的 rank 均保持不变，因而可以简化计算

再次对照之前三种 Splay 操作，并计算其均摊时间：

对于 Zig

由于 \(P\) 从根节点变为非根节点，所以有 \(R_2(P) - R_1(P) \le 0\) 。因此得到：

对于 Zig-zag

观察 Zig-zag 后树的形状，可以发现 \(S_2(X) = S_2(P) +S_2(G) +1\) ，那么有 \(S_2^2(X) / (S_2(P) * S_2(G))\ge 4\) ，经转换可得引理 \(R_2(P) +R_2(G)\le 2R_2(X) -2\)

并且操作前后，\(G\) 和 \(X\) 分别为根节点，即 \(R_1(G) = R_2(X)\)。因此得到：

对于 Zig-zig

（有时间补充）

结合以上三种情况，取均摊时间消耗最大的情况，必定有：

对节点 \(X\) 的操作可能会经过多次旋转，但是最终该节点会被移至根节点处，那么均摊成本和可以表示为：

很明显，均摊成本为 \(O(\log n)\) 级别的
