Graph 图¶
Definition¶
- G(V,E) : G代表图,V代表finite nonempty set of vertices(vertex的复数,顶点),E代表finite set of edges
- Undirected Graph : \((v_i,v_j)=(v_j,v_i)\)
- Directed Graph(digraph) : \(<v_i,v_j>\ne <v_j,v_i>\)
- Restriction : (1) Self loop is not illegal; (2) Multigraph is not considered.
- Complete Graph : 边数最大的graph
- 对于无向图,若V=n,则\(E_{MAX}= C_n^2\);
- 对于有向图,若V=n,则\(E_{MAX} = 2*C_n^2 = P_n^2\)

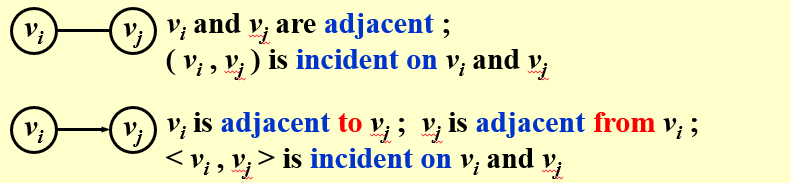

- adjacent : 相邻的
- Subgraph : \(G'\subset G\) if and only if \(V(G')\subset V(G)\ \&\& \ E(G')\subset E(G)\)
- Path from \(v_q\ to\ v_p\) : \(\{v_p, v_{i1}, v_{i2},..., v_{in}, v_q\}\) such that \((v_p, v_{i1}),(v_{i1}, v_{i2}),\)...\(, (v_{in}, v_q)\) or \(<v_p, v_{i1}>,<v_{i1}, v_{i2}>,\)...\(, <v_{in}, v_q>\) belong to \(E(G)\)
- Length of Path : path中边的个数(注意,是边)
- Simple Path : 路径没有重复的点(不包括首尾)
- Circle : 首尾相同的path
- (Connected) Component of an undirected G : 最大的connected subgraph
- A tree : a graph that is connected and acyclic 连通无环
- A DAG : a directed acyclic graph 有向无环图
- Strongly Connected : 对于每一对\(v_i\ v_j\),都分别存在从\(v_i\ to\ v_j\ 以及\ v_j\ to\ v_i\)的directed path
- Weakly Connected : 与上面相同,但是是无方向图中(直接将有方向图看作无方向图)
- Degree(v) : 与v相连的边的个数;如果是有方向图,则用in-degree表示指向v的边的个数,out-degree表示从v指出的边的个数。
- 也因此可以得到边的总数为degree(v)的和的一半(一条边由两个vertex共有)
- topological order : 拓扑序,a linear ordering of the vertices of a graph such that, for any two vertices, i, j, if i is a predecessor of j in the network then i precedes j in the linear ordering.
AOV network (Active on vertices)¶
在 Digraph 中,用顶点表示活动,用有向边 \(<v_{i}, v_{j}>\) 表示活动 i 是活动 j 的必须条件。这种有向图称为用顶点表示活动的网络,即 AOV network。
根据定义,一个可行的AOV network必须是 DAG (directed acyclic graph)
为了解决这个问题,我们引入了拓扑序。
TopSort¶
伪代码如下:
判断序列Seq是否是拓扑序¶
在实战中尽量用数组表示吧,用链表写的烂完了😂
Network Flow Problems 网络最大流问题¶

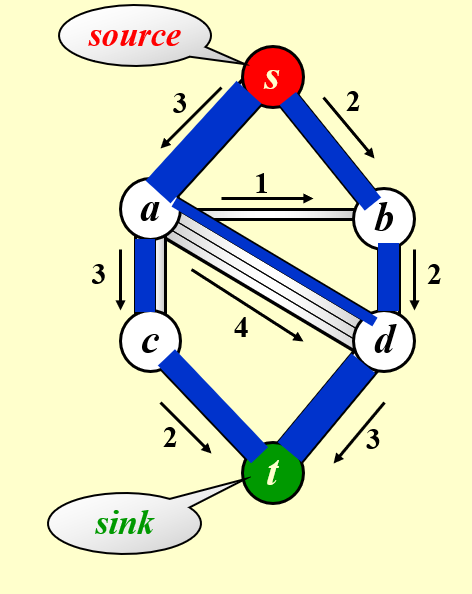

给定一个带权图,以及头 s 和尾 t,求从 s 到 t 共有多少 flow 可以进入
【解决方法】 \(G_f:流量图\ \ G_r:余量图\ \ ,初始时G_f为空,G_r和G相同\)
- 选择路径:在图\(G_r\)中任意选择一条源点到目标点的路径
- 更新\(G_f\):在\(G_f\)中添加该路径,路径的大小由最小流量决定
- 更新\(G_r\):如果路径的一部分为 \(a->b\) 整条路径最小流量为q,\(a->b\)的本身流量为p,则\(G_r\)中添加\(b->a\),流量为q,\(a->b\)的流量更新为p-q(如果为0则删去这条路径)
- 重复1、2、3直到\(G_r\)中找不到路径
dfs算法实现 Depth-First Search¶
bfs算法实现¶
Minimum Spanning Tree 最小生成树¶
【定义】 一个连通图的生成树是一个极小的连通子图,它包含图中所有n个顶点,但只有构成一棵树的n-1条边。
所谓一个带权图的最小生成树,就是图中边的权值和最小的生成树。
【属性】
- 一个图可以有多个生成树,也可以有多个最小生成树
- 对于包含 \(n\) 个顶点的无向完全图最多包含\(n^{n-2}\)颗生成树。
- 生成树中不存在环
- 移除生成树的任意一条边都会导致图的不连通
- 在生成树中任意添加一条边都会构成环
Prim算法¶
- 任意选择一个点,加入生成树(已经生成的部分)
- 选择与这个点相连的权值最小的边和点加入到生成树
- 对于已经生成的部分,再次重复2
- 当所有点加入后,停止
Kruskal算法¶
- 选择权值最小的边及与它相连的点加入生成树
- 从原图中删去这条边
- 选取权值最小的且不构成Circle的边和点加入生成树 (不要求和已经生成的部分相连)
- 从原图中删去这条边
- 重复3、4直到包含所有点
在生成最小生成树MST的时候,可以采用并查集的数据结构来表示边的连接关系。
Prim算法更适合 Dense Graph
DFS的另一个应用¶
- articulation point: 指一个点,如果把这个点从图里删去,则这个图至少有两个connected components
- 亦既离散数学中的Cut Vertex

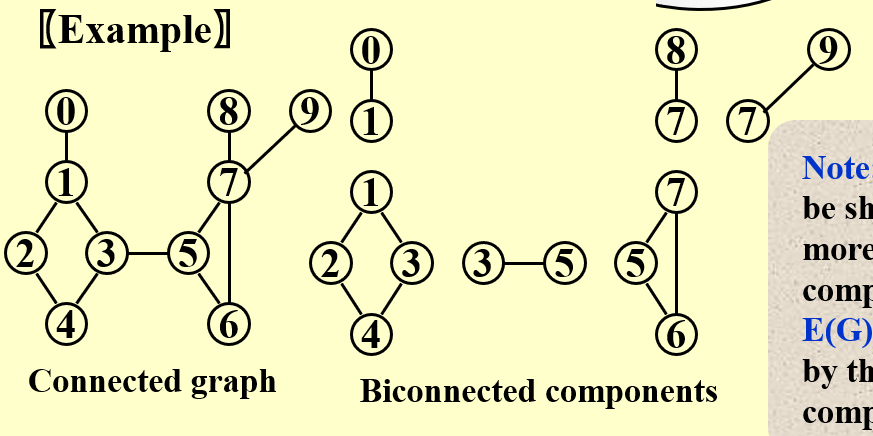

- biconnected graph: 指不存在 articulation point 的连通图
- 一个biconnected component是 maximal biconnected subgraph
寻找biconnected component的Tarjan算法为:

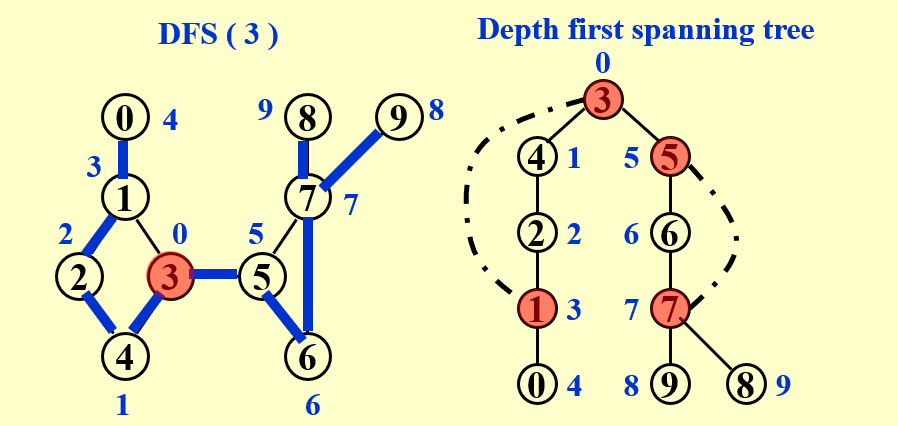

- 用DFS遍历一遍树,并形成深度优先spanning tree
- 判断是articulation point的条件是:
- 如果树的根节点root有至少两个子节点,则root为articulation point
- 对于非根节点u,如果u有至少一个孩子,并且不能向下移动一步再通过路线(包括虚线)走回u的祖先(不包括u自己),那么u为articulation point
- 写成程序语言,则对于每一个vertex有两个参数,
Num
指DFS时被遍历的次序,Low
指从这个点向下走时经过的最小的Num

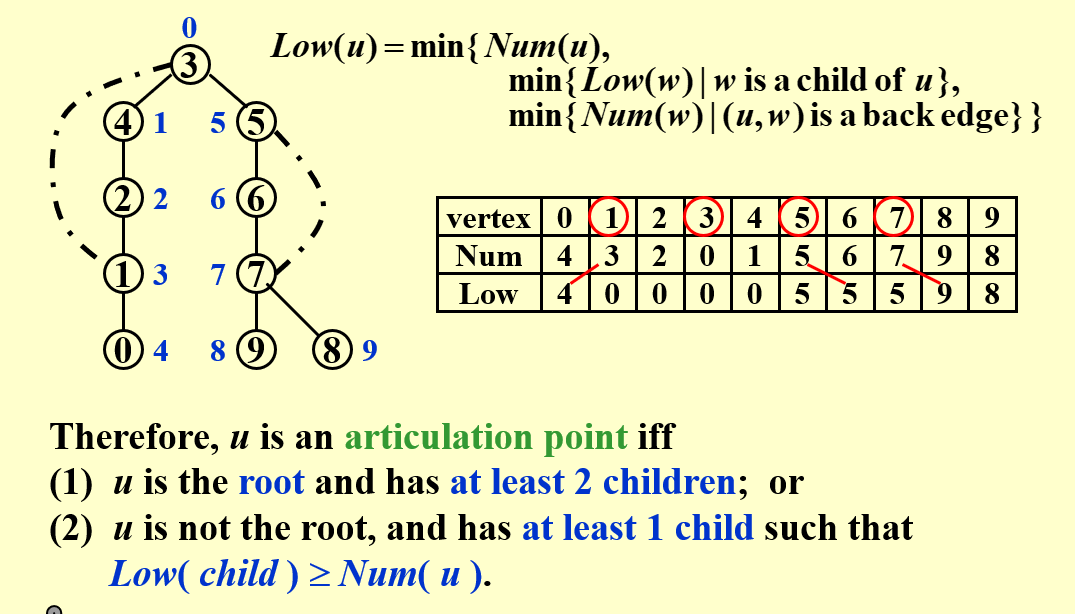

(可以经过虚线回去)。那么如果u不是root,且u存在一个子节点child使得\(Low(child)\ge Num(u)\) 则u是articulation point- 对于追溯至Low,其赋值为: 初始Low[x] = Num[x]
- 对于从 x 到 y 的边,如果
在搜索树上,则 low[x] = min(low[x], low[y]) - 如果
不在搜索树上(即虚线部分),则 low[x] = min(low[x], num[y])
欧拉回路与欧拉路径¶
- 欧拉回路(Euler circuit)为包含所有边的简单环,欧拉路径(Euler path)为包含所有边的简单路径
- 无向图
- 无向图 G 有欧拉回路当且仅当 G 是连通的且每个顶点的度数都是偶数
- 无向图 G 有欧拉路径当且仅当 G 是连通的且有且仅有两个顶点的度数是奇数
- 有向图
- 有向图 G 有欧拉回路当且仅当 G 是弱连通的且每个顶点的出度等于入度
- 有向图 G 有欧拉路径当且仅当 G 是弱连通的且有且仅有一个顶点的出度比入度大 1,有且仅有一个顶点的入度比出度大 1,其余顶点的出度等于入度
- dfs 即可
求强连通分量的Tarjan算法¶
在 Tarjan 算法中为每个结点 u 维护了以下几个变量:
- dfn[u]:深度优先搜索遍历时结点 u 被搜索的次序。
- low[u]:在 u 的子树中能够回溯到的最早的已经在栈中的结点。设以 u 为根的子树为 Subtree[u] 。low[u] 定义为以下结点的 dfn 的最小值:Subtree[u] 中的结点;从 Subtree[u] 通过一条不在搜索树上的边能到达的结点。
一个结点的子树内结点的 dfn 都大于该结点的 dfn。
从根开始的一条路径上的 dfn 严格递增,low 严格非降。
按照深度优先搜索算法搜索的次序对图中所有的结点进行搜索,维护每个结点的 dfn
与 low
变量,且让搜索到的结点入栈。每当找到一个强连通元素,就按照该元素包含结点数目让栈中元素出栈。在搜索过程中,对于结点 u 和与其相邻的结点 v(v 不是 u 的父节点)考虑 3 种情况:
- v 未被访问:继续对 v 进行深度搜索。在回溯过程中,用 low[v] 更新 low[u] 。因为存在从 u 到 v 的直接路径,所以 v 能够回溯到的已经在栈中的结点,u 也一定能够回溯到。
- v 被访问过,已经在栈中:根据 low 值的定义,用 dfn[v] 更新 low[u]。
- v 被访问过,已不在栈中:说明 v 已搜索完毕,其所在连通分量已被处理,所以不用对其做操作。
将上述算法写成伪代码:
C++代码实现:
时间复杂度为 \(O(m+n)\)
