Query Processing¶

约 3859 个字 20 行代码预计阅读时间 20 分钟

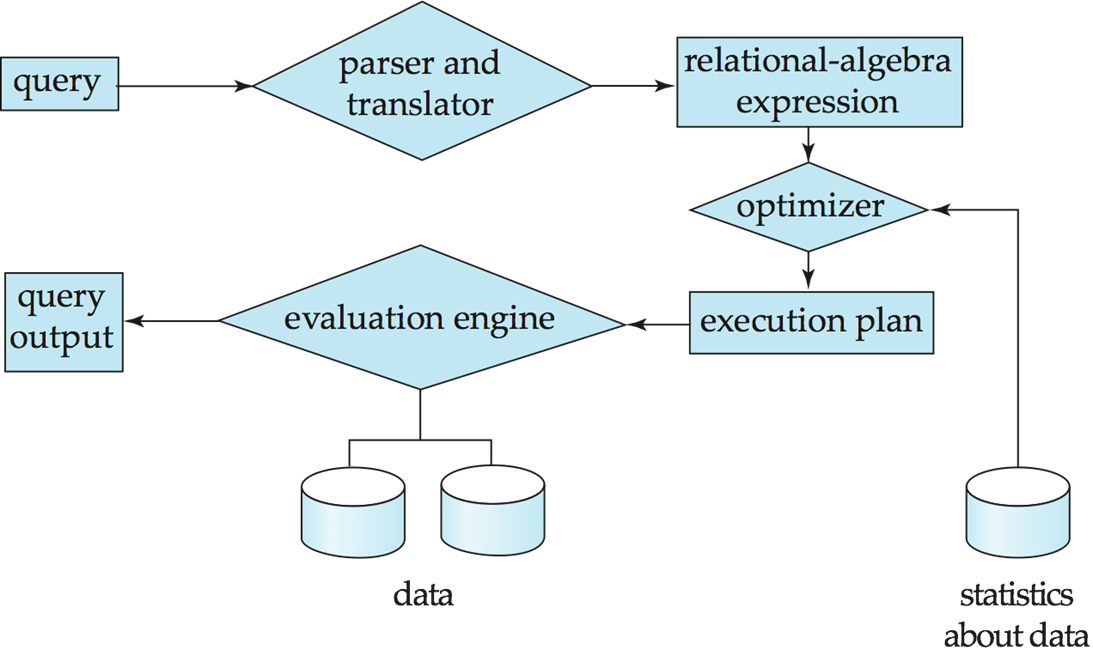

Parsing & Translation => Optimization => Evaluation

Query Cost¶

Cost 通常通过时间来衡量，受到很多因素影响：

Disk Access
CPU
- 本课程不考虑，但随着内存计算和 CPU 密集型操作的增多，CPU 代价在现代系统中也越发重要
Network Communication
- 在分布式中受到影响

Disk Access 通常是 Query Cost 的主要性能瓶颈，并且相对更容易估计：

\[ b*t_T + S*t_S \]

\(t_T\) ：time to transfer one block
- 数据传输时间
- e.g. 0.1 ms
\(t_S\) ：time for one seek
- 读写头寻址时间
- e.g. 4 ms

我们将 \(t_T, t_S\) 都看作常量，实际的估计只与 \(b\) 和 \(S\) 有关。

本 Cost Model 中也没有考虑将最终结果写回磁盘需要的时间

由于磁盘的 IO 次数依赖于操作系统分配给数据库的 Buffer 大小，而这一大小又是运行时动态分配的，我们难以确定一个执行时的确切值。因此，我们估计时通常以 Worst Case 和 Best Case 两个方面估计。

SELECT¶

File Scan

File Scan 的算法在不使用 Index 的条件下进行搜索。

【Algorithm 1】 Linear Search

扫描每个 Block，检查 Records 是否满足 Selection Condition
Cost Estimate: cost = \(b_r\) transfers + 1 seek
如果查询条件是 key attribute 的特定值，则平均查找一半 Blocks 就能停止，此时：
- cost = \(b_r / 2\) transfers + 1 seek

【Algorithm 2】 Binary Search

仅查找 File 排序依据的属性时可用，要求 Blocks 连续
Cost Estimate: cost = \(\lceil \log_2 b_r\rceil\) transfers + \(\lceil \log_2 b_r \rceil\) seeks
- 找到第一个满足条件的 tuple 的 cost，如果该属性不是 Key Attribute，则要乘以包含满足查询条件的 Records 的 Block 的个数
二分查找在普通文件上意义不大，且需要更多的寻道次数，通常不如索引搜索

Index Scan & Equality

Index Scan 的算法的 Selection Condition 必须是 index 的 search-key。

【Algorithm 3】 Primary Key & Equality On Key

只需要找到一个 record，因此与索引 B+ Tree 的高度 \(h_i\) 有关
Cost Estimate: cost = \((h_i +1) *(t_T +t_S)\)

【Algorithm 4】 Primary Key & Equality On NonKey

与 A3 的区别在于可能有很多 records 符合条件，但是它们仍在连续的 Blocks 中
Cost Estimate: cost = \(h_i *(t_T +t_S) +t_S +t_T*b\)
- \(b\) 为包含符合条件 Records 的 Block 个数，约等于 \(\lceil sc(A,r)/f_r\rceil\)
- 如果 B+ 树索引叶节点存储了整个 Tuple，则可以节省最后一次 Seek 时间

【Algorithm 5】 Secondary Key & Equality On NonKey

如果 Search-Key 是 Candidate Key，则为单个 Record
- Cost Estimate: cost = \((h_i +1)*(t_T+ t_S)\)
如果 Search-Key 非 Candidate Key，则为分布在不连续 Blocks 上的 \(n\) 个 Records
- Cost Estimate: cost = \((h_i +n)*(t_T+ t_S)\)
- 性能有可能弱于 Linear Search !!!

Comparisons

\(\sigma_{A\le V} (r)\), \(\sigma_{A\ge V}(r)\) 等比较 Selection，可以采用：

<1> Linear Search
<2> Binary Search
<3> 使用下面的 Indices 方法

【Algorithm 6】 Primary Key & Comparisons

对于 \(\sigma_{A\ge V} (r)\)，使用索引找到第一个满足条件的 Records，随后从该位置开始顺序扫描。此时同 A4
- Cost Estimate: cost = \(h_i *(t_T +t_S) +t_S +t_T*b\)
对于 \(\sigma_{A\le V} (r)\)，从第一个 Records 开始顺序扫描，不使用索引
- 考试似乎不考虑这种情况

【Algorithm 7】 Secondary Key & Comparisons

对于 \(\sigma_{A\ge V} (r)\)，使用索引找到第一个满足条件的 Index Entry，然后顺序扫描 Index，取出对应指针，此时同 A5
- Cost Estimate: cost = \((h_i +n)*(t_T+ t_S)\)
对于 \(\sigma_{A\le V} (r)\)，从第一个叶节点开始顺序扫描取出指针
这种情况下 Linear Search 有可能更优

Conjunction & Disjunction

Conjunction：\(\sigma_{\theta _1\land \theta_2 \land...\land \theta_n}(r)\)

【Algorithm 8】 Conjunction & One Index

试运行条件 \(\theta_i\)，从中选取 Cost 最小的先执行；下一步再对该结果执行别的 \(\theta\)

【Algorithm 9】 Conjunction & Composite Index

如果存在的话，使用合适的 Composite Index(Multi-Key)

【Algorithm 10】 Conjunction & Intersection

对于各个 \(\theta\)，获取到对应 Index 集，然后取交集，最后根据指针从 File 中 Fetch Records
如果一些条件不存在合适的 Index，则放进 Memory 中进行测试
要求 Index 中存放了指向对应 Records 的指针

Disjunction：\(\sigma_{\theta _1\lor \theta_2 \lor...\lor \theta_n}(r)\)

【Algorithm 11】 Disjunction & Union

对于各个 \(\theta\)，获取到对应 Index 集，然后取并集，最后根据指针从 File 中 Fetch Records
要求所有条件都存在相应可用的 Index，否则采用 Linear Search

Sorting *¶

为什么要 Sorting？

<1> 输出要求
<2> 使 JOIN 操作执行更快

如果待排序数据能够全放进 Memory，则可以使用快速排序等算法；如果不能，则使用外部归并排序。

对于 \(M\) 大小的内存、\(b_r\) 个待排序 Block：

Total Number of runs: \(\lceil b_r / M \rceil\)
Total Number of merge passes required: \(\lceil \log_{M-1} (b_r / M) \rceil\)
Total Number of Transfer: \(b_r (2 \lceil \log_{M-1} (b_r / M) \rceil +1)\)
Total Number of Seeks: \(2\lceil b_r / M \rceil + b_r ( 2 \lceil \log_{M-1} (b_r / M) \rceil -1)\)

JOIN¶

\(r\bowtie s\)

Nested-Loop Join
Block Nested-Loop Join
- 以 Block 为单位的嵌套链接
Indexed Nested-Loop Join
Merge-Join
Hash-Join

Nested-Loop Join

计算 \(r \bowtie_\theta s\) 的步骤为：

for each tuple t_r in r do begin
    for each tuple t_s in s do begin
        test pair (t_r, t_s) if they satisfy the join condition
        if they do, add t_r * t_s to result
    end
end

外层每选择一个 Record，内层遍历整个 File。遍历整个内层 File 只用一次 Seek。

在最坏情况，即 Memory 中 Buffer 只能刚好放下各个 Relation 的一个 Block
- Block Transfers: \(n_r *b_s + b_r\)
- Seeks: \(n_r + b_r\)
在最好情况，即所有数据都能放入 Memory 中
- Block Transfers: \(b_s +b_r\)
- Seeks: \(2\)

Blocked Nested-Loop Join

for each block B_r of r do begin
    for each block B_s of s do begin
        for each tuple t_r in B_r do begin
            for each tuple t_s in B_s do begin
                test pair (t_r, t_s) if they satisfy the join condition
                if they do, add t_r * t_s to result
            end
        end
    end
end

外层先取一个 Block，内层也取一个 Block，然后再在外层取的 Block 中选取一个 Record，遍历内层取的 Block 中的 Record。这样外层在更换 Record 时不需要重新 Seek。这里要求内存起码能放得下 3 个 Block。

Worst Case
- Block Transfers: \(b_r *b_s +b_r\)
- Seeks: \(2b_r\)
Best Case
- Block Transfers: \(b_r +b_s\)
- Seeks: \(2\)
Common Case（Memory 中可以放得下 \(M\) 个 Blocks）
- Block Transfers: \(\lceil b_r / (M-2)\rceil *b_s + b_r\)
- Seeks: \(2\lceil b_r / (M-2) \rceil\)

对于 LRU 策略的 Buffer，扫描内层循环时可以选择前后交替进行，以使 Blocks 留在 Buffer 中

即第 N 轮扫描内层从前往后，第 N+1 轮扫描内层从后往前。

Indexed Nested-Loop Join

在 JOIN 操作是一个等于条件（包括自然连接）并且 Inner Relation 的 Join Attribute 存在可用的 Index 的条件下，可以使用 Index Lookup 代替 File Scan。

如果不存在，也可以当场排序构造一个 Index

该算法流程复杂多变，因此只能粗略给出一个估计：

\[\ b_r( t_T +t_S) + n_r *c \]

其中 \(c\) 指对内层表 \(s\) 单次索引查询的平均开销。

如果 \(r\) 和 \(s\) 都有对应 Index，则选取 Tuple 数量更少的作为外层

【Example】 假定有表：

Movie([title], type, director);
Comment([title, user_name], grade);

Number of Tuples, movie: 5,000; comment: 1,000,000;
Blocking Factor, movie: 50; comment: 100;
Number of Distinct Values, V(director, movie) = 500; V(grade, comment) = 5;
Block Size: 4KB
Movie has a B+ Tree Index on title, and each index block contains 60 entries.

Suppose that the index nested-loop join is used to implement \(\sigma_{director = "sora"}(movie) \bowtie comment\), please estimate cost.(assume worst case of memory)

只有 Movie 有索引，因此只能由表 Movie 作为内层。

表 comment 的 Blocks 数量为 \(1,000,000/100=10,000\) 个；
B+ 树索引的高度计算为 \(\log_{60}(5000) = 3 \le h \le 3= \log_{30}(5000)\)
因此对内层表 Movie 的单次查询 title，所需要的 cost \(c=3 (Transfer+Seek)\)
Transfer: \(10,000 + 1,000,000*3\)
Seek: \(10,000 + 1,000,000 *3\)

参考答案中对 \(n_r\) 除以 500 了，但我觉得不应该

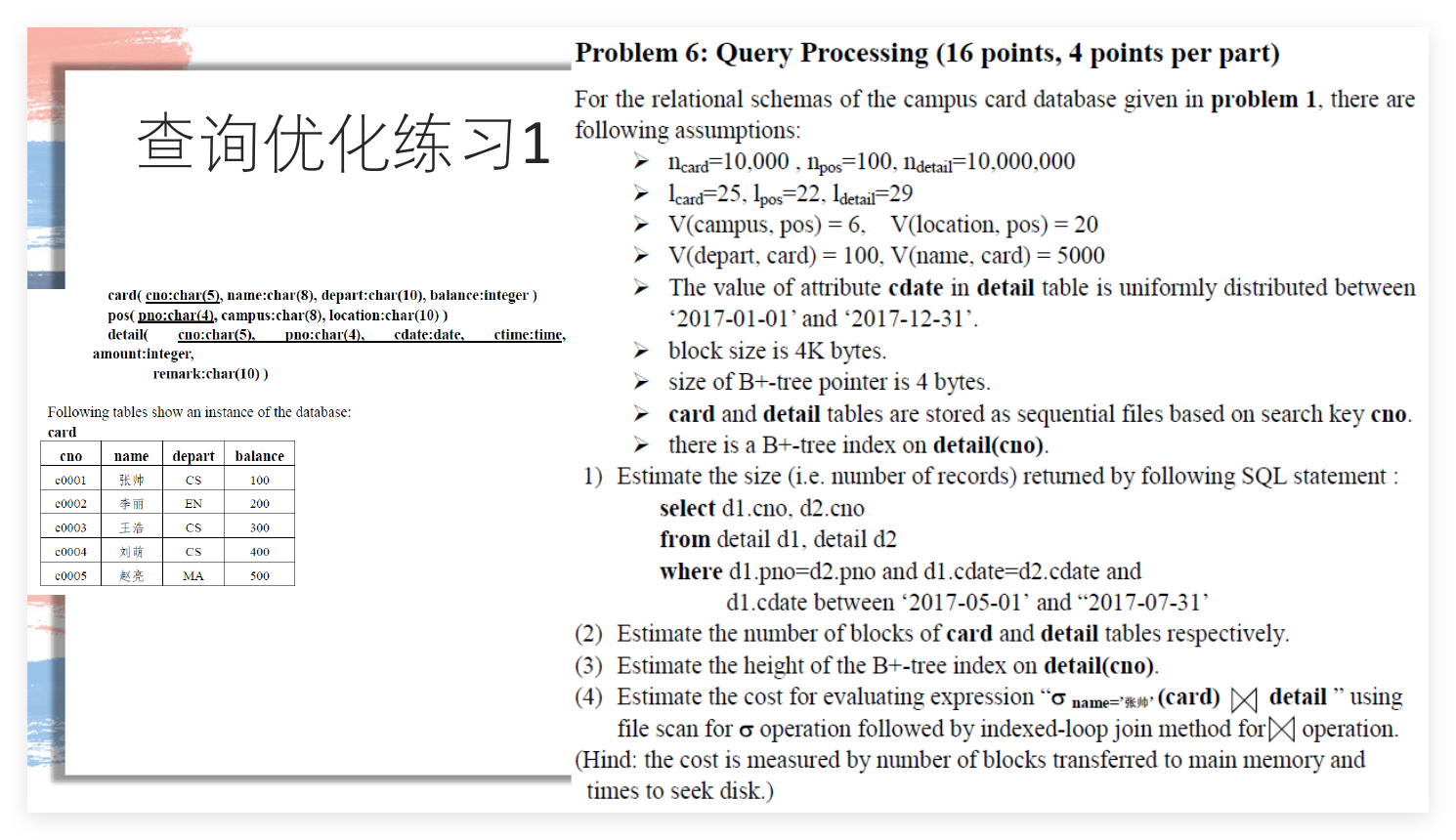

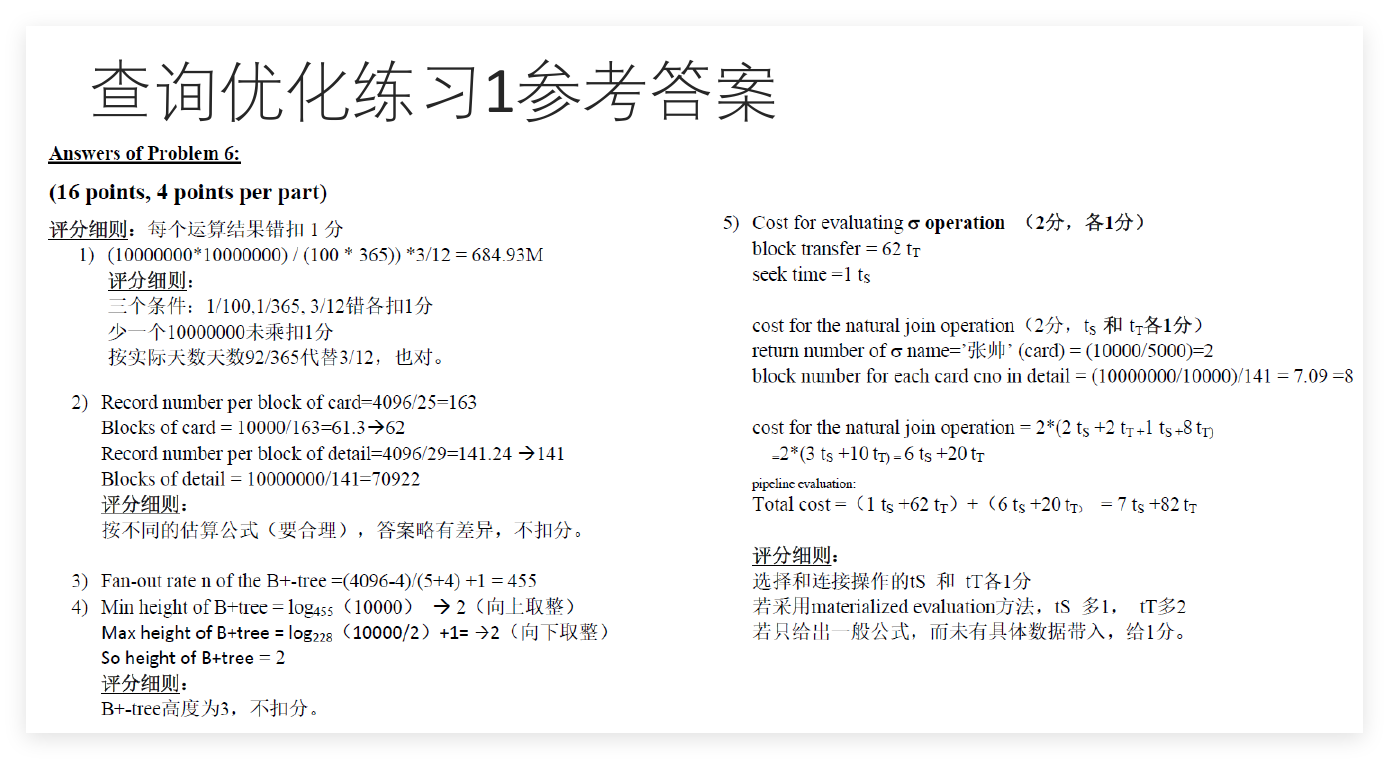

【Example】 假定有表：

card([cno], name, depart, balance);
detail([cno, pno, cdate, ctime], amount, remark);

\(n_{card}=10,000, \ n_{detail}=10,000,000\)
\(l_{card}=25,\ l_{detail}=29\)
V(name, card) = 5000
Block Size = 4KB
card and detail tables are stored as sequential files based on search-key cno, there is a B+-Tree Index on detail(cno)

估计 \(\sigma_{name='sora'}(card) \bowtie detail\) 的代价，其中 \(\sigma\) 使用 file scan，\(\bowtie\) 使用 indexed-loop join。

做这题不要这么死板，要有自己的思考。

card 中，一个 Block 可以装入 \(4096 / 25= 163\) 个 records。那么 Blocks of card = \(10,000 / 163=62\)；同理得到 detail 的 Block 可以装入 141 个 records。
计算索引相关参数
- Fan-out Rate n = \((4096-4) / (5+4)+1 = 455\)
- \(\log_{455} (10,000) = 2 \le height \le 2 = \log_{288} (10,000 / 2)+1\)
  - 这里 search-key 数量取了 10,000，因为 cno 不是 detail 的 candidate key，但是是 card 的，即这里是稀疏索引
计算 \(\sigma\) 消耗
- Transfer = \(62t_T\), Seek = \(1t_S\)
- 此时外层 \(\sigma_{name=...} (card)\) 中的参数：
  - \(n_r = 10,000 / 5,000 = 2\)
计算 \(\bowtie\) 消耗
- 这里不能套入上面的公式，因为外层只有两个 Record，我们分别对它们都进行一次索引查询即可，一次索引查询找到所有相同 cno 的消耗为：\(2(t_T +t_S) + t_S +8t_T\)
  - 这里的 8 来自于一个 cno 对应了 detail 中 \(10,000,000 / 10,000 / 141=8\) 个 Blocks
- 外层总共查询两次，所以消耗为 \(2 * (10t_T +3t_S)\)
将两个加起来，得到 \(cost =7t_S +82t_T\)

这里相当于 \(c=10t_T +3t_S\), \(n_r =2\)；在执行 \(\sigma\) 操作后，外层结果已经位于内存中，不需要再次取出，不用再消耗 \(b_r( t_T +t_S)\)

Merge Join

对两个表分别按照 Join Attribute 进行排序，然后归并连接两个表。理想情况下，每个 Blocks 只需要读进 Memory 一次，那么其消耗估计为：

Block Transfers: \(b_r+b_s\) +(排序)
Seeks: \(\lceil b_r / b_b\rceil+\lceil b_s / b_b\rceil\) +(排序)

其中，\(b_b\) 指 Buffer 中能够缓存的用来归并的 Block 数，即每轮顺序读取 \(b_b\) 个块进入内存。通常情况下设置 \(b_b= \frac{M}{2}\)，但是也允许两个表的 Buffer 大小不同，但二者之和仍为 \(M\)。

与归并排序算法的主要区别在于，需要匹配相同的 Join Attribute，即对重复值的处理

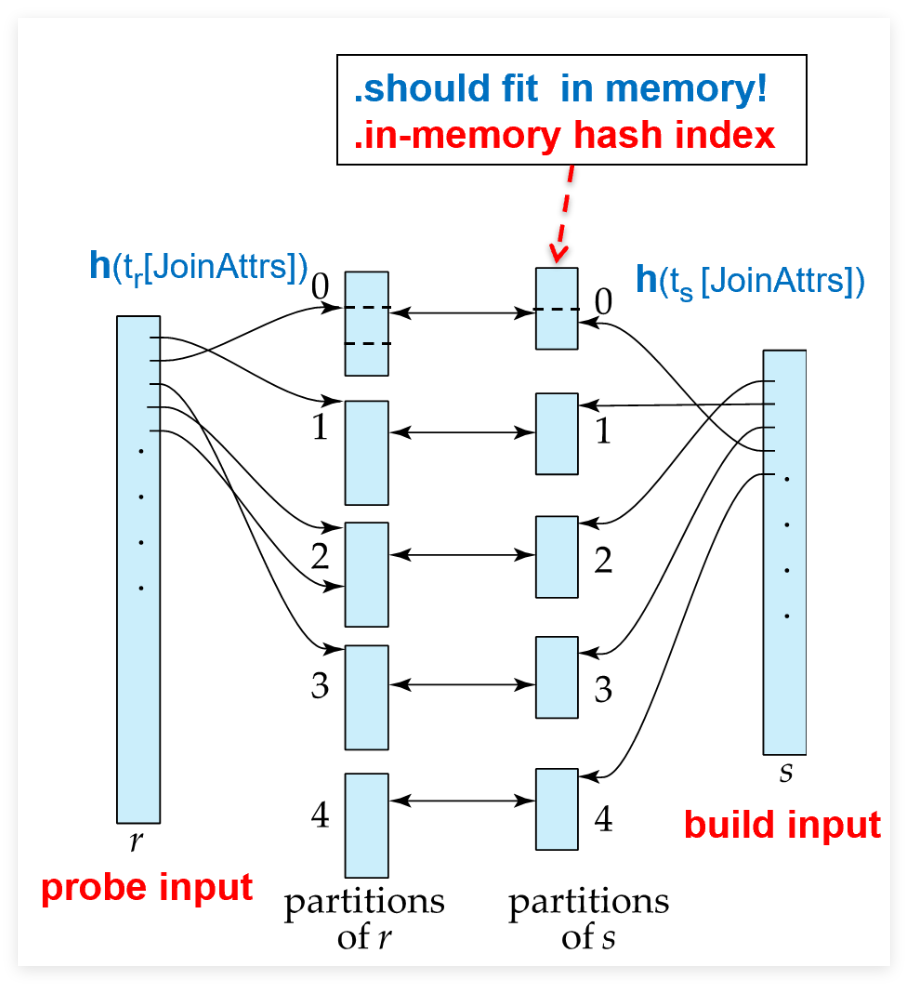

Hash Join

对两个表的 Join Attribute 同时使用哈希函数分片，能够 Equi-Join 的数据一定位于同一个 Partition 中，但是同一个 Partition 中的数据不一定相等。

核心思想在于大关系转换成小关系

做完哈希后，依次重复进行构建与探测(Build & Probe)：

把一个 \(s_i\) 分区的所有数据读入 Memory，用一个新的哈希函数根据 Join Attribute 为其构造 Hash Index
依次读入相应的 \(r_i\) 分区的所有元组 \(t_r\)，根据 Hash Index 找到其对应位置，将匹配的结果输出

因此，\(s\) 称为 Build Input，\(r\) 称为 Probe Input。

根据以上步骤，可知每个 Partition \(s_i\) 的大小都要小于 \(M\)，对于 \(r_i\) 则无这个要求

Partition 的个数 \(n\) 通常设置为 \(n=\lceil \frac{b_s}{M}* f\rceil\)，\(f\) 称为修正因子(Fudge Factor)，一般为 \(1.2\)

如果内存放不下 \(s_i\)，则可以对超大分区再做多次哈希分区，直到每个子分区足够小，这种做法称为 Recursive Partition。写题中，只要 \(M > n_h +1\)，就不会发生 Recursive Partition。

\(n_h \ge \lceil b_s / M\rceil\)
- 粗略估算分区的数量，\(n_h\) 是从 0 开始计数的，所以分区数量实际为 \(n_h+1\)
  - 不过我看无论是考试还是课本都没有刻意在意这个点
- 要想不发生 Recursive Partition，还需要满足 \(M \gt n_h +1\)，这也等价于 \(M\gt (b_s / M) +1\)

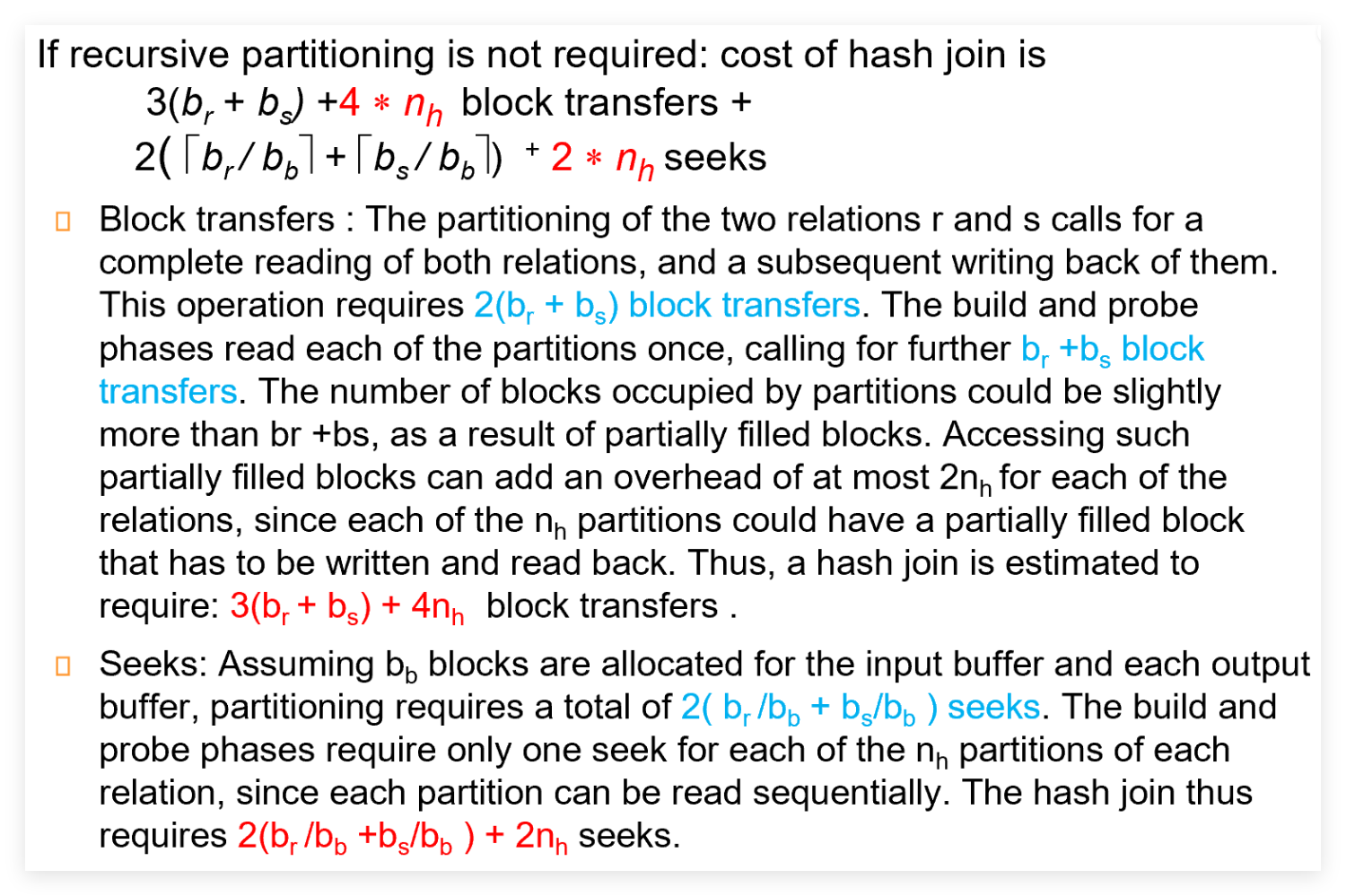

\(b_b = \lfloor M / (n_h +1) \rfloor\)
- 留一块缓冲区用于输入输出

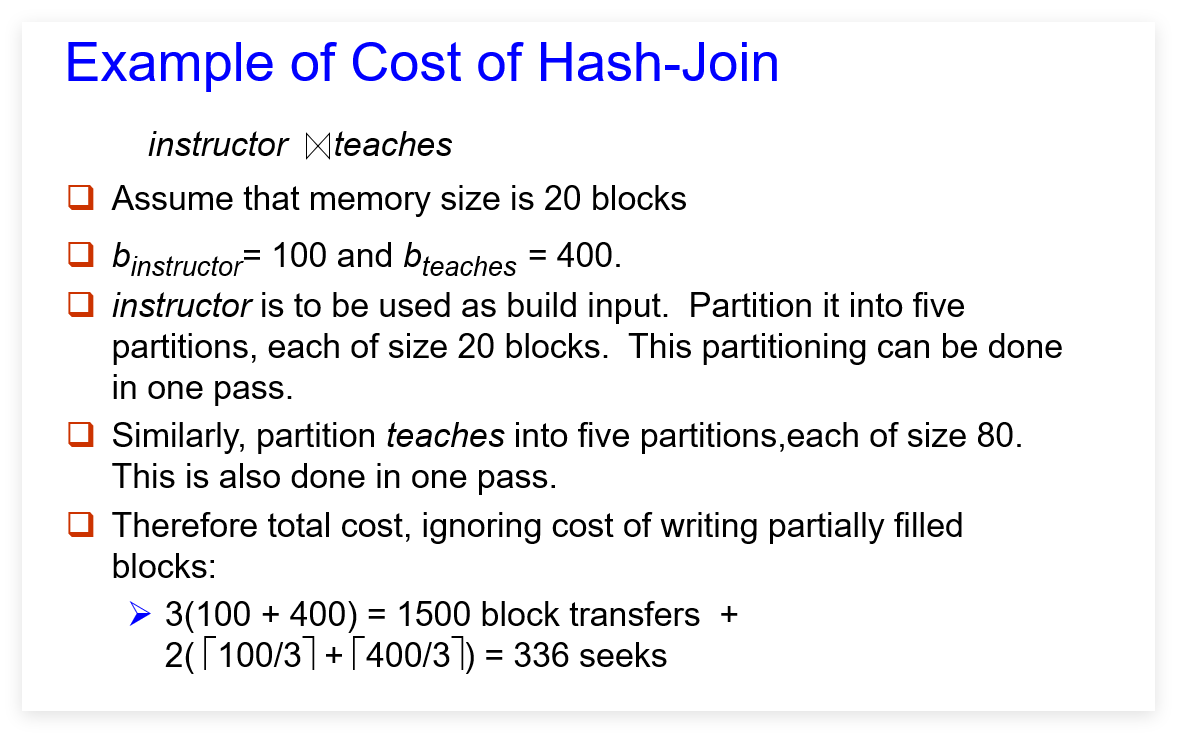

这里题目说了忽略 Writing Partially Filled Blocks，所以虽然有 \(n_h=5\)，计算中也不用加上

Query Optimization¶

Optimizer 做什么？

应用等价变换
生成多种等价执行计划
使用静态策略评估各个计划的 Cost
选择最有效率的执行计划

两个方面：

<1> 逻辑代数层面
- 找到等价且更 efficient 的逻辑代数
<2> 执行层面
- 使用什么算法执行？

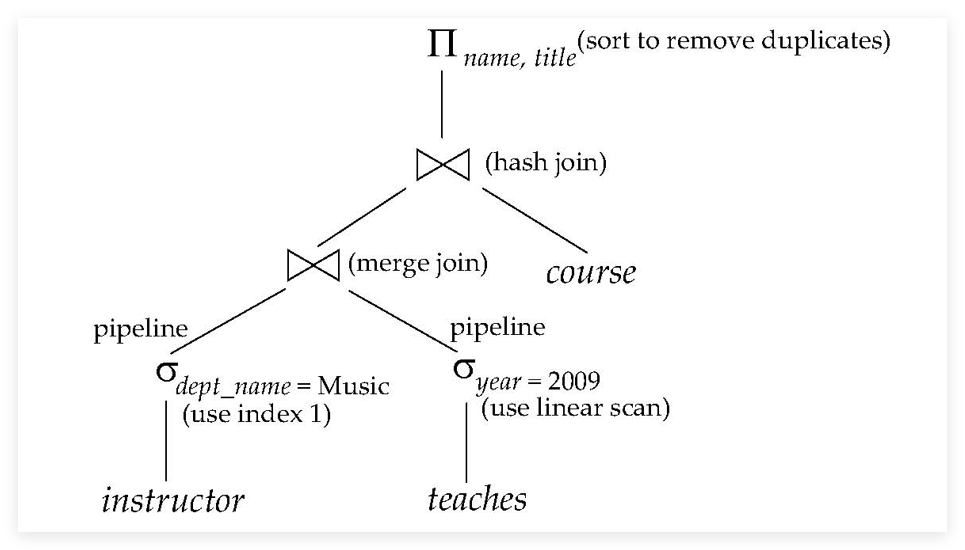

因此最后生成的 Execution Plan 决定了 Operation 的排列以及其使用的具体算法，一个示例如下：

给定一个 Query Expression 树，我们从底向上执行

Transformation¶

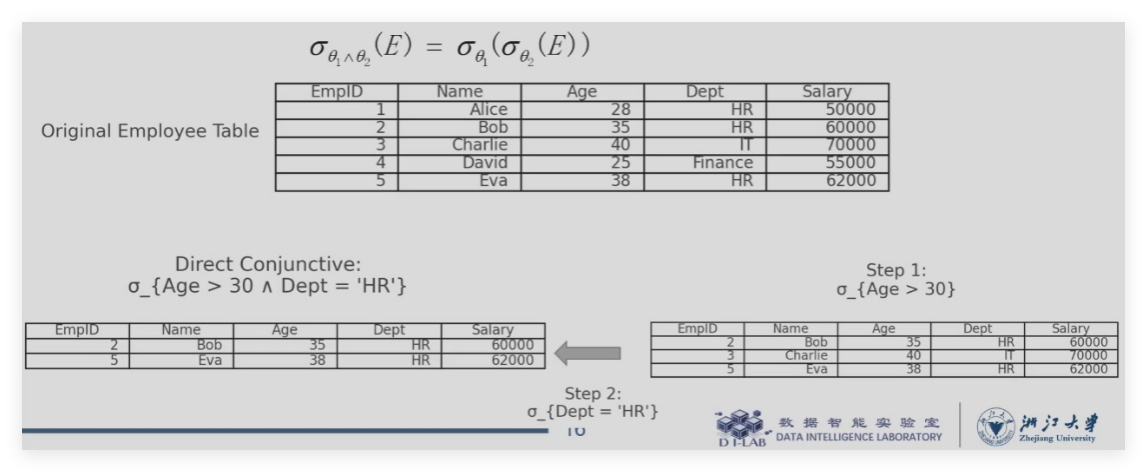

【Rule 1】 Conjunctive => Individual

\[\sigma_{ \theta_1\land \theta_2}(E)=\sigma_{ \theta_1}( \sigma_{ \theta_2}(E))\]

Example

【Rule 2】 Commutative Selection

\[\sigma_{ \theta_1}( \sigma_{ \theta_2}(E)) = \sigma_{ \theta_2}( \sigma_{ \theta_1}(E))\]

【Rule 3】 Only Final Projection

\[\Pi_{ L_1}(\Pi_ {L_2} (...(\Pi_ {L_n} (E)))) = \Pi_{ L_1}(E)\]

【Rule 4】 Cartesian Products => Theta Join

\[\begin{array}l a. & \sigma_{\theta} (E_1 \times E_2) = E_1 \bowtie_\theta E_2 \\ b. & \sigma_{\theta _1} (E_1 \bowtie_{ \theta_2} E_2) = E_1 \bowtie_{ \theta_1 \land \theta_2} E_2\end{array}\]

【Rule 5】 Commutative Theta Join

\[E_1 \bowtie_\theta E_2 =E_2 \bowtie_\theta E_1\]

【Rule 6】 Assoiative Natural Join

\[(E_1 \bowtie E_2) \bowtie E_3 = E_1 \bowtie (E_2 \bowtie E_3)\]

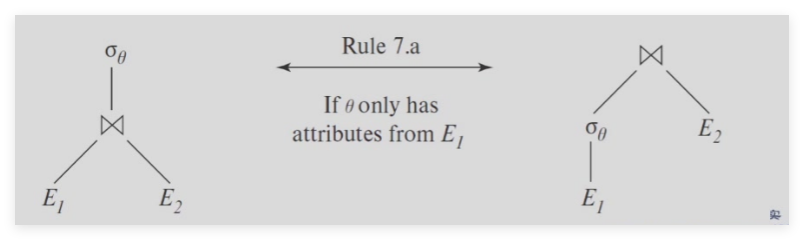

【Rule 7】 Selection Distributes Join

<7.a> 如果 \(\theta_1\) 只包含 Expression \(E_1\) 中的属性
- \(\sigma_{\theta _1} (E_1 \bowtie_\theta E_2) = (\sigma_{\theta _1}(E_1)) \bowtie_\theta E_2\)
<7.b> \(\theta_1, \theta_2\) 分别只包含 \(E_1, E_2\) 中的属性
- \(\sigma_{\theta _1\land \theta_2} (E_1 \bowtie_\theta E_2) = (\sigma_{\theta _1}(E_1)) \bowtie_\theta (\sigma_{\theta _2} (E_2))\)

Example

【Rule 8】 Projection Distributes Join

如果条件 \(\theta\) 只包含 \(L_1 \cup L_2\) 中的属性：

\[\Pi_{ L_1\cup L_2} (E_1 \bowtie_\theta E_2) = (\Pi_{ L_1}(E_1)) \bowtie_\theta (\Pi_{ L_2} (E_2))\]

【Rule 9】 Commutative Set Operation

\[\begin{array}l E_1 \cup E_2 = E_2 \cup E_1 \\ E_1 \cap E_2 = E_2 \cap E_1\end{array}\]

【Rule 10】 Associative Set Operation

\[\begin{array}l (E_1 \cup E_2)\cup E_3 = E_1 \cup (E_2 \cup E_3) \\ (E_1 \cap E_2) \cap E_3 = E_1 \cap (E_2 \cap E_3)\end{array}\]

【Rule 11】 Selection Distributes Set Operation

<1> \(\sigma_\theta (E_1 \cup E_2) = \sigma_\theta (E_1) \cup \sigma_\theta (E_2)\)
<2> \(\sigma_\theta (E_1 \cap E_2) = \sigma_\theta (E_1) \cap \sigma_\theta (E_2)\)
<3> \(\sigma_\theta (E_1 - E_2) =\sigma_\theta (E_1)-\sigma _\theta (E_2)\)
<4> \(\sigma_\theta (E_1 \cap E_2) = \sigma_\theta (E_1) \cap E_2\)
<5> \(\sigma_\theta (E_1 - E_2) =\sigma_\theta (E_1)- E_2\)

Statistics for Cost Estimation¶

静态估计策略可能不准确，但是结果相差不会太大。一个 Lowest Estimated Execution 也可能不是 Lowest Actual Execution。

\(n_r\): 关系 \(r\) 的 tuple 个数
\(b_r\): 关系 \(r\) 的 Block 个数
\(l_r\): 关系 \(r\) 的一个 tuple 的大小(size)
\(f_r\): 关系 \(r\) 中，一个 Block 中 tuple 的个数
- 通常 \(b_r = \lceil \frac{n_r}{f_r} \rceil\)
\(V(A,r)\): 关系 \(r\) 的属性 \(A\) 中 Distinct Values 的个数
- 等价于 \(\Pi_A(r)\) 的大小

我们首先估计不同操作输出结果的 Tuple 个数：

<1> \(\sigma_{A=V} (r)\)
- \(n_r / V(A,r)\)
- 如果 \(A\) 是 Key Attribute，则为 \(1\)
<2> \(\sigma_{A\le V} (r)\)
- \(n_r \times \frac{V -min(A,r)}{max(A,r) -min(A,r)}\)
- 如果 \(V \le min(A,r)\)，则为 \(0\)
<3> \(\sigma_{ \theta_1 \land \theta_2\land ...\land \theta_n}(r)\)
- \(n_r \times \frac{s_1 \times s_2 \times ...\times s_n}{ n_r^n}\)
- 其中 \(s_i\) 指的是 \(\theta_i\) 的估计输出数量
- 该公式的前提是 \(\theta_i\) 之间相互独立
<4> \(\sigma_{ \theta_1 \lor \theta_2\lor ...\lor \theta_n}(r)\)
- \(n_r \left ( 1- (1- \frac{s_1}{n_r})(1- \frac{s_2}{n_r})...(1- \frac{s_n}{n_r}) \right)\)
<5> \(R\bowtie S\)
- 如果 \(R\cap S =\emptyset\)，则等价于 \(R\times S\)
- 如果 \(R\cap S= \{A\}\) 为 \(R\) 的 Candidate Key，则小于等于关系 \(S\) 的 Tuple 个数 \(n_s\)
  - 即 \(t_s\) 对应 0 或 1 个 \(t_r\)
- 如果 \(R\cap S=\{A\}\) 不为二者的 Key，则估计为 \(\min \left(\frac{n_r \times n_s}{V(A,r)}, \frac{n_r \times n_s}{V(A,s)}\right)\)
<6> \(\Pi_A(r)\)
- \(V(A,r)\)
<7> \(_Ag_F(r)\)
- \(V(A, r)\)
<8> Outer Join
- 估计为自然连接的结果加上 Outer 方的大小
- 例如 size of (r ⟗ s) = size of (r ⋈ s) + size of r + size of s
<9> Set Operations
- size of \(r \cup s\) = size of r + size of s
- size of \(r\cap s\) = min (size of r + size of s)
- size of \(r-s\) = size of r
- 上述三个都是按照上限估计

例题

题面解答

Comments:
