Structure of Relational Databases

一个 Relational Database 是基于 Relational Model 的，一个或多个 Relation 的集合。Relation 表示为拥有 Row 和 Column 的二维表。

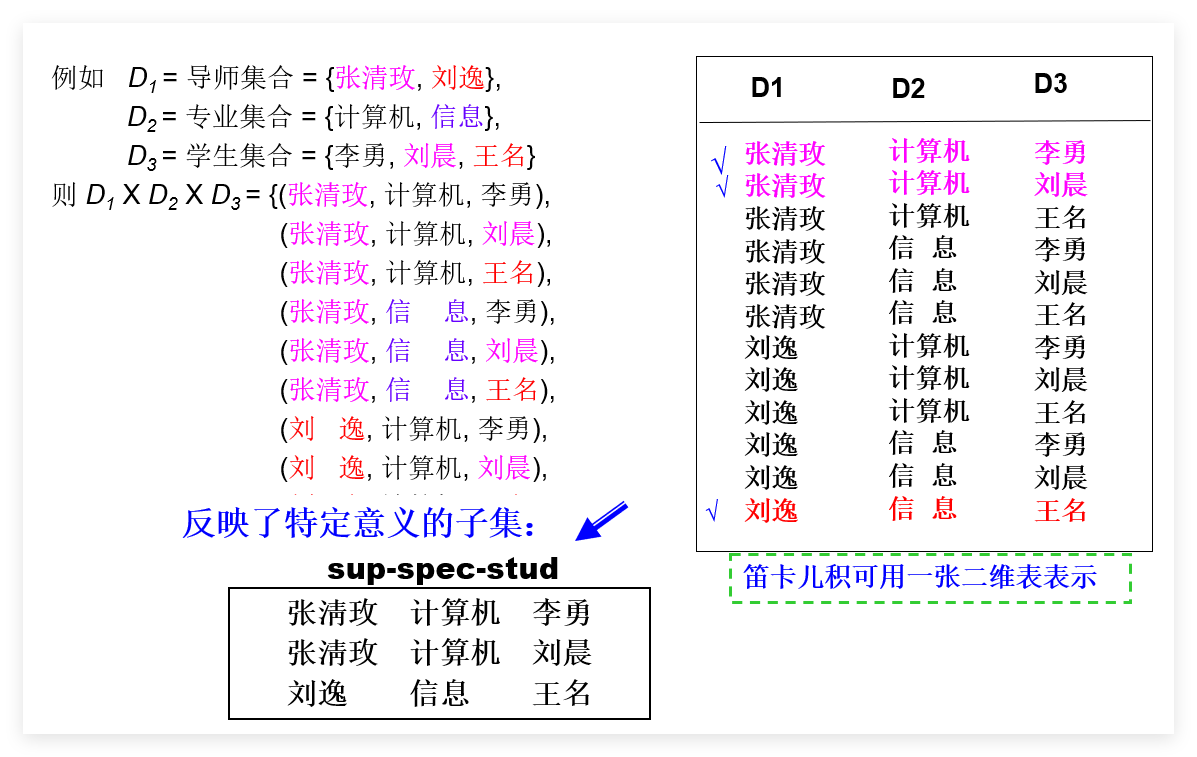

在更正式的定义下，Relation 表示为一组 Domain 的笛卡尔积的子集，即 \(r\subseteq D_1 \times D_2 \times ...\times D_n\)：


二维表的 Column 被称为 attribute，每个 attribute 允许取值范围即为该 attribute 的 domain。

特殊值 null 是每个 domain 的元素

Relation 有两个相关概念：

  • Database schema -- the logical structure of the database.
  • Database instance -- the snapshot of the data in the database at a given instant in time.

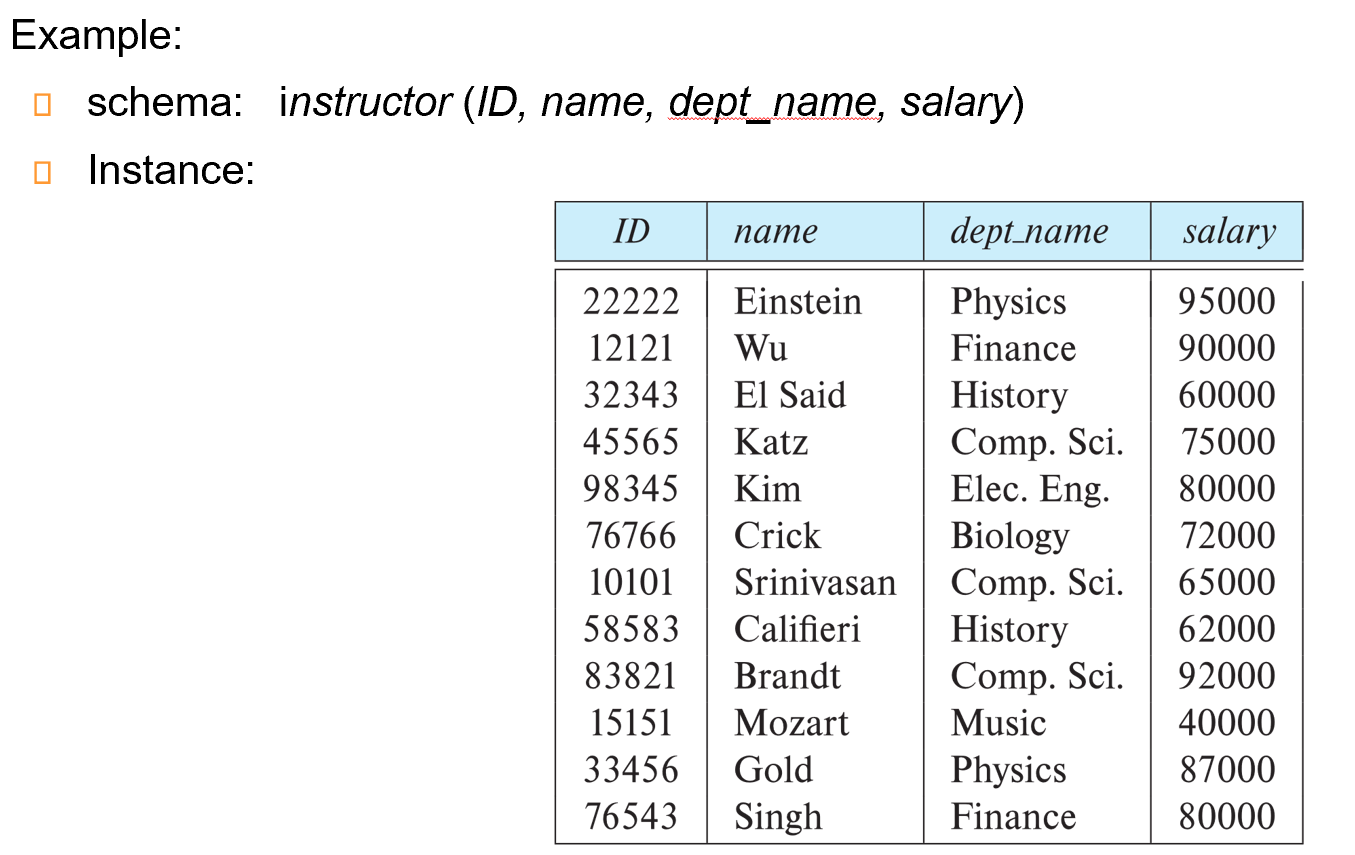

Example


其中，relation 中 tuples 的位置顺序是任意的，并且不允许有重复的 tuples 出现。

有几类特殊的 attribute 被称为 Key（码/键）：

  • Superkey: Values for \(K\) are sufficient to identify a unique tuple of each possible relation \(r(R)\)
    • e.g.: \(\{ID\}\) or \(\{ID, name\}\)
  • Candidate Key: the minimal superkey
    • e.g.: \(\{ID\}\)
  • Primary Key: 用户指定的 Candidate Key，通常带有下划线标识
  • Foreign Key: Relation \(r_2\) 的主键同时为另一个 Relation \(r_1\) 的属性，则它在 \(r_1\) 中称为外键
    • 此时称 \(r_1\) 为 Referencing Relation(参照关系)，\(r_2\) 为 Referenced Relation(被参照关系)

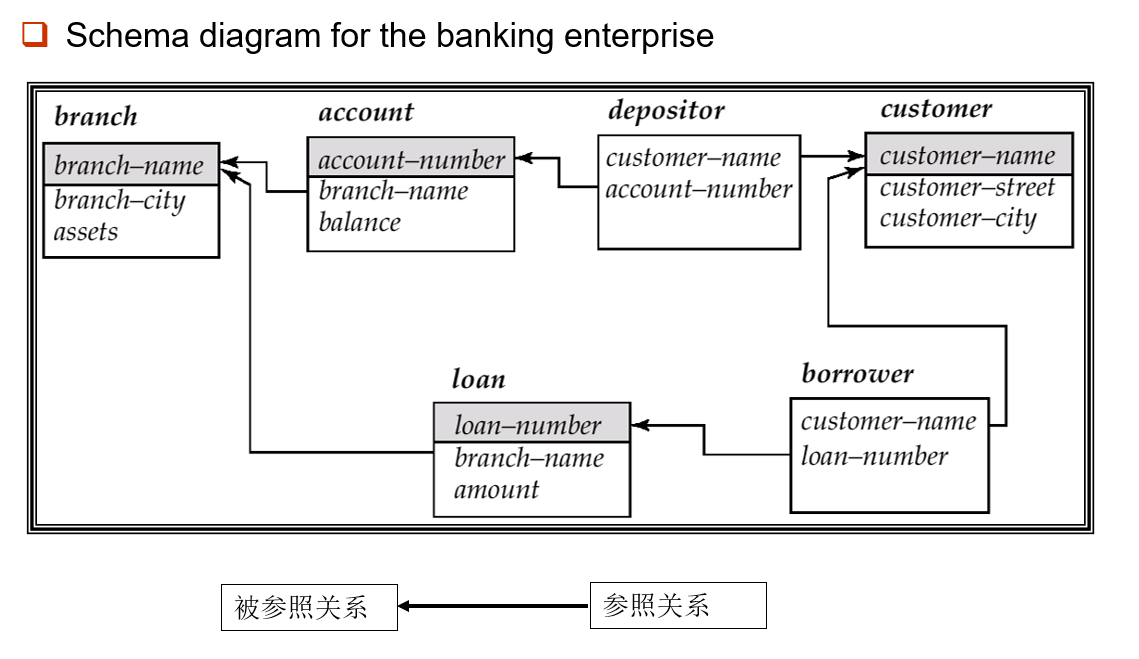

Primary key and foreign key are integrated constraints.

Example


Relational-Algebra

关系代数有 6 种基本运算符和 3 种(或更多)拓展运算符。其中拓展运算符可以由基本运算符组合得到。

Operator Notation Addition
Select 选择 \(\sigma_p(r)\) \(\sigma_p(r)=\{ t \| t\in r \land p(t)\}\)
Project 投影 \(\Pi _{A1, A2, ...,Ak}(r)\) \(A_1, ...,A_k\) 是 \(r\) 的 attribute，，默认剔除重复
Union 并 \(r\cup s\) \(r\cup s =\{t\| t\in r \lor t\in s\}\)
Set Difference 集合差 \(r-s\) \(r-s=\{t\| t\in r\land t\notin s\}\)
Cartesian Product 笛卡尔积 \(r\times s\) \(r\times s = \{\{t\ q\}\| t\in r \land q\in s\}\)
Rename 重命名 \(\rho_{X(A1, A2, ..., An)}(E)\) 对 Relation E 及其 attribute 都重命名
++++++++++ +++++ ++++++++++
Set Intersection 交 \(r\cap s\) \(r\cap s=\{t\| t\in r \land t\in s\}\)
Natural Join 自然连接 \(r\bowtie s\) 把相同的两个属性合并
Division 除 \(r\div s\) 相当于笛卡尔积的逆运算
Assignment 赋值 \(r\leftarrow s\) 用来对数据库进行更改

在不加括号的情况下，它们的大致优先级为：Project ＞ Select ＞ Cartesion Product ＞ Join, Division ＞ Intersection ＞ Union, Difference

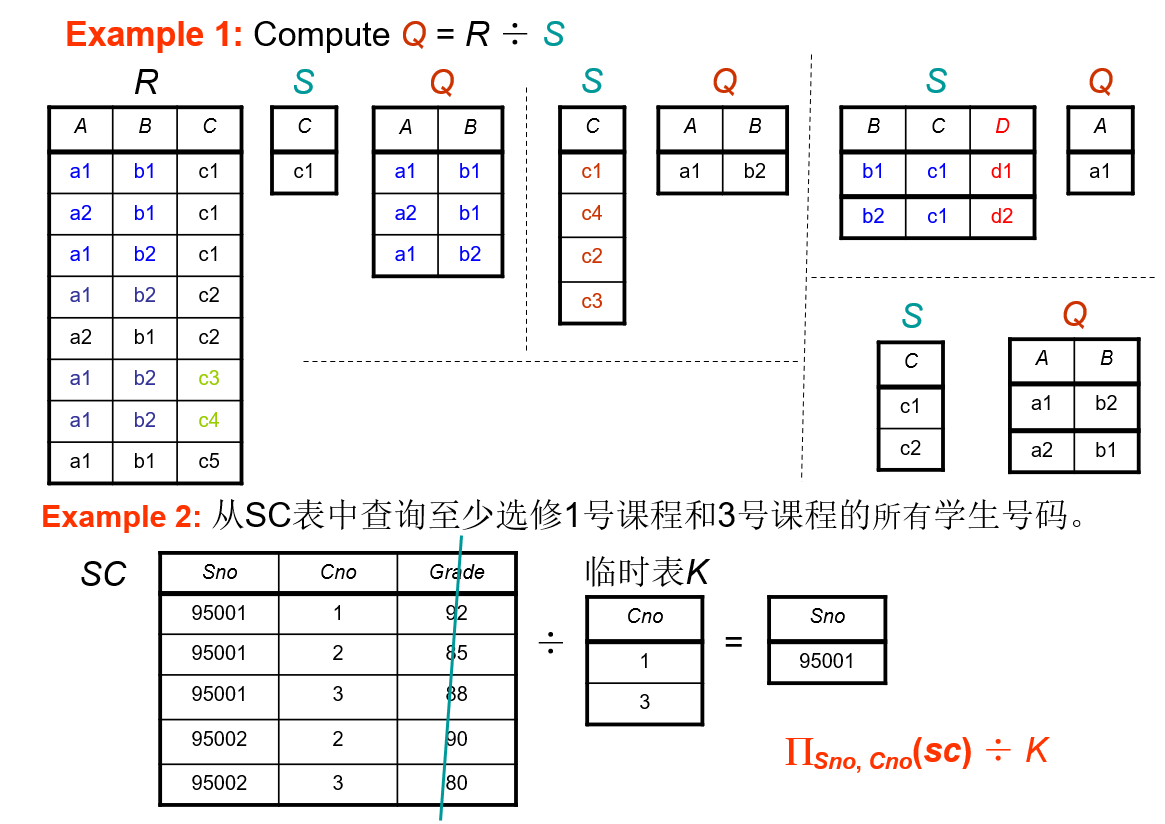

Division 例子


接下来以一个 Bank 的 Example 来演示各个关系代数操作的运用。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
-- 分支名, 分支所在城市, 总财产
branch(branch-name, branch-city, assets)

-- 客户名, 客户住址, 客户所在城市
customer(customer-name, customer-street, customer-city)

-- 存款ID, 分支名, 存款金额
account(account-number, branch-name, balance)

-- 贷款ID, 分支名, 贷款金额
loan(loan-number, branch-name, amount)

-- 客户名, 存款ID
depositor(customer-name, account-number)

-- 客户名, 贷款ID
borrower(customer-name, loan-number)

Ex1. Find all loans of over $1200

查询所有大于 1200 的贷款账单：

\[ \sigma_{amount \gt 1200}(loan) \]

Ex2. Find the loan number for each loan of an amount greater than $1200

查询所有大于 1200 的贷款账单的 loan number：

\[ \Pi_{loan-number}(\sigma_{amount \gt 1200}(loan)) \]

Ex3. Find the names of all customers who have a loan, or an account, or both, from the bank

查询所有的客户名，他起码拥有一个贷款账单或者存款账单：

\[ \Pi_{customer-name}(borrower) \cup \Pi _{customer-name}(depositer) \]

Ex4. Find the names of all customers who have a loan at the Perryridge branch

查询所有客户名，并且他在 Perryridge 分行中有贷款：

\[\begin{array}l Query1: \Pi_{customer-name}( \sigma_{branch-name='Perryridge'}(\\ \sigma_{borrower.loan-number=loan.loan-number}(borrower\times loan))) \\ Query2:\Pi_{customer-name}( \sigma_{borrower.loan-number = loan.loan-number}\\ (borrower\times (\sigma_{branch-name='Perryridge'}(loan)))) \end{array}\]

其中 Query2 执行速度更快，因为笛卡尔积的计算量相比其它操作是相当大的，因此先把笛卡尔积的两个操作数调整到尽可能小执行效果才最佳。

当然，你也可以使用 natural join 来简化这一操作

\[\Pi_{customer-name}(borrower \bowtie (\sigma_{branch-name='Perryridge'}(loan)))\]

Ex5. Find the largest account balance

找到存款账单中 balance 最大的值：

找出最大值要求自比较，因此需要重命名操作来“复制”一张表：

\[ \Pi_{balance}(account)- \Pi_{account.balance}( \sigma_{account.balance < d.balance}( account \times \rho_{d}(account))) \]

其思路为先把所有非最大值的 balance 找出来，再用原来的表做集合差找到最大值。

Ex6. Find all customers who have an account at all branches located in Brooklyn city

查询所有满足在 Brooklyn 市中的所有分行拥有存款账单的客户名：

\[\begin{array}l \Pi _{customer-name, branch-name}(depositor \bowtie account) \div \\ \Pi_{branch-name}( \sigma_{branch-city='Brooklyn'}(branch)) \end{array} \]

Ex7. Delete all loan records with amount in the range of 0 to 50

删除所有贷款金额小于 50 的贷款记录：

\[ load \leftarrow loan- \sigma_{amount \ge 0\ and\ amount \le 50}(loan) \]

Ex8. Insert information in the database specifying that Smith has $1200 in account A-973 at the Perryridge branch

插入一条信息，Smith 在 Perryridge 分行存储了 $1200，存款号为 A-973：

\[ \begin{array}l account \leftarrow account \cup \{('Perryridge', A\_973, 1200)\} \\ depositor\leftarrow depositor \cup \{('Smith', A\_973)\} \end{array} \]

Ex8. Pay all accounts with balances over $10,000 6 percent interest and pay all others 5 percent

为所有账户存款分发年利润，要求大于 $10000 的有 6% 利润，其它 5%：

\[ \begin{array}l account\leftarrow & \Pi_{ account\_number, branch\_name, balance * 1.06}(\sigma_{balance \gt 10000}(account)) \\ & \cup \Pi_{ account\_number, branch\_name, balance * 1.05}( \sigma_{balance \le 10000}(account)) \end{array} \]

在大部分 DBMS 中 '-' 是不允许的，因此要改为下划线 '_'

此外，还有一个特殊的 Relational-Algebra Operators，叫做 Aggregate Functions(聚合函数)，其基本格式为：

\[ _{G_1 ,G_2,..., G_n} g_{F_1( A_1), F_2( A_2),..., F_n( A_n)}(E) \]

其中 \(G_n\) 为要 group 的 attribute 名，\(F_n( A_n)\) 为要对某一属性进行的聚合函数操作，包括：

  • avg: average value
  • min: minimum value
  • max: maximum value
  • sum: sum of values
  • count: number of values

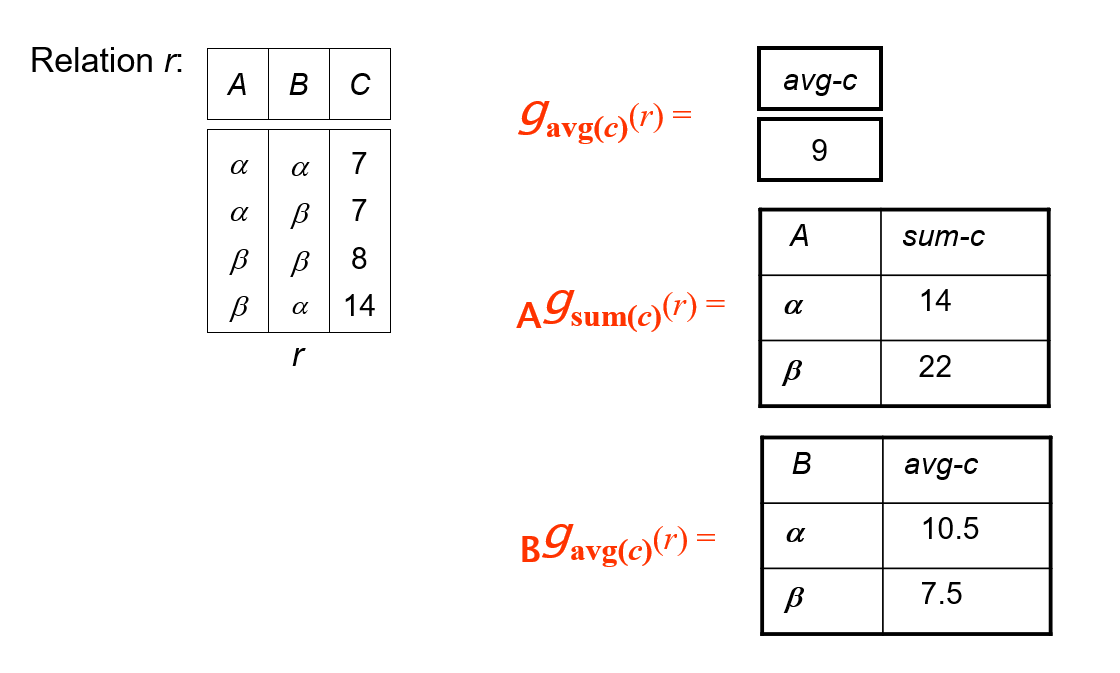

Aggregate Function Example
