CH 11 : Trees

约 1339 个字 28 行代码 预计阅读时间 7 分钟

11.1 Introduction to Trees

• Tree: connected undirected graph with no simple circuits
• Forest: undirected graph with no simple circuits (collection of trees)
• 一个无向图是树当且仅当在它的每对顶点之间存在唯一简单通路
• 选定一个根节点后，树可以被唯一地画出（Rooted Tree）
• Sibling: 有同样父节点的节点称为Siblings
• Ancestors: 从该节点到根节点Path上所有节点称为该节点的Ancestors
• Descendants: 所有以该节点为Ancestors的节点称为该节点的Descendants
• Internal Vertex: 有孩子的点叫内点
• Ordered Rooted Tree: 每个内点的孩子都排序的有根树，按从左到右的顺序
• Level: The level of vertex v in a rooted tree is the length of the unique path from the root to v 例如，只有Root的树，Level和Height都为0，空树的Height为-1
• Height: The height of a rooted tree is the maximum of the levels of its vertices
• Balance: 所有叶节点都在Levels h or h-1的Rooted Tree 平衡树
• 𝑛 个顶点的树含有 𝑛−1 条边
• 树都是二部图，\(𝐾_{1,𝑛}\) 和 \(𝐾_{𝑚,1}\) 是树

Counting

给出节点数n，让你计算可以构造出Tree的数量，记得关注是unrooted tree还是rooted tree

例子： n=5 , unrooted=3 , rooted=9.

计算Rooted Tree个数的时候，可以从The longest path from root这个角度切入

• 对于任何树，都有 \(|E|=|V|-1\)
• 对于Full m-ary Tree with i internal vertices，共有 n=mi+1 vertices (Tips:n=l+i，因此也可以算出来叶节点的个数)
  • 满m叉树：值该树的节点要么是叶节点要么是满节点

Example

How many leaves does a full 3-ary tree with 100 vertices have?

\(i=\frac{n-1}{m}=\frac{100-1}{3}=33\) ， \(l=n-i=100-33=67\)

例子2

(£) There is an undirected tree with 2 vertices of 4 degrees, 3 vertices of 3 degrees. The remaining vertices are leaves. Then it contains 8 leaves

2 * 4 + 3 * 3 + l = 2e = 2(2 + 3 + l -1)=2l + 8

l = 9

11.2 Applications of Trees

Binary Search Tree 二叉搜索树Decision Tree 决策树Prefix Codes 前缀码Huffman Tree 哈夫曼树

很基本的构造

每一个Internal Vertex对应一个决策

• 为了确保一串bit string对应不超过一种Letter序列，一个Letter的编码不应该出现在另一个Letter编码的开头，如： e:0,a:10,b:110

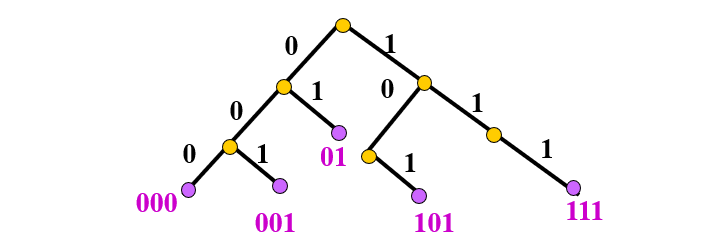

• 用一个Binary Tree来构造编码，往左的边对应0，往右的边对应1，则编码为该树叶节点对应的序列：

使得每个叶节点都有权值，则定义 节点的带权路径长度 为节点到Root的路径长度与节点权值的乘积。称所有节点的带权路径长度之和为树的带权路径长度。

其中，带权路径长度最短的树称为Huffman Tree，按照哈夫曼树进行Prefix Coding，得到哈夫曼编码

构造哈夫曼树的哈夫曼算法如下：

• 有n个原始节点，权值分别为\(\{W_1 ,W_2,..., W_n\}\) ，构造成n颗二叉树的集合\(F=\{T_1, T_2,... ,T_n\}\) ，其中每颗二叉树 \(T_i\) 只有一个带权为 \(W_i\) 的根节点，左右孩子均空
• 在F中pop两颗根节点权值最小的二叉树，作为树的左右孩子构造新树，且置根节点为左右孩子权值之和，将新二叉树压入F中
• 重复上一步，直到F中只剩一颗树，这颗树就是Huffman Tree

Danger

遇到诸如 What is the average number of bits required to encode a character? ，注意最后结果不是单纯的所有bit位相加除以字母数，而是各个character的bit位数乘以它们的权值再相加 (即 加权平均数 )

11.3 Tree Traversal

• preorder traversal 对应 Prefix Form(波兰表达式)
• inorder traversal 对应 Infix Form(正常的表达式)
• postorder traversal 对应 Postfix Form(逆波兰表达式)

11.4 Spanning Tree

• G的生成树指包含每个顶点的子图
  • Find spanning tree by removing edges from simple circuits
• 简单图连通当且仅当它有生成树

How to find a spanning tree

Depth-First SearchBreadth-First Search

• 从图中选择一个起始顶点作为根节点。
• 使用 DFS 遍历图，记录遍历过程中访问的边。
• 遍历完成后，记录的边将形成图的一棵生成树。

  void dfs(int u) {
      visited[u] = 1;
      for (int v = 0; v < n; v++) {
      if (adjMatrix[u][v] && !visited[v]) {
          /* 记录边 */
          // do something
          dfs(v);
      }
  }
}

• 从图中选择一个起始顶点作为根节点。
• 使用 BFS 遍历图，记录遍历过程中访问的边。
• 遍历完成后，记录的边将形成图的一棵生成树。

void bfs(int s) {
    queue<int> q;
    q.push(s);
    visited[s] = 1;

    while (!q.empty()) {
        int u = q.front();
        q.pop();
        for (int v = 0; v < n; v++) {
            if (adjMatrix[u][v] && !visited[v]) {
                /* 记录边 */
                // do something
                q.push(v);
                visited[v] = 1;
            }
        }
    }
}

How to find Minimum Spanning Tree

Prim AlgorithmKruskal Algorithm

1. 从图中任意选择一个顶点作为起始顶点。
2. 初始化一个集合，用于存储已经访问过的顶点。将起始顶点添加到该集合中
3. 初始化一个优先队列，用来储存已访问到的顶点可以访问的边(该边不能连接两个已访问过的顶点)
4. 选择一条权值最小的边并将其从队列中删除。将该边添加到最小生成树中，并将该边的未访问顶点标记为已访问，并将其添加到已访问顶点集合中。
5. 重复步骤 4，直到所有顶点都被访问。

1. 将图中的所有边按照权值从小到大排序。
2. 初始化一个空集合，用于存储最小生成树的边。
3. 按顺序遍历所有边。选择不和现在已有顶点产生回路的最小边。
4. 重复步骤 3，直到最小生成树中包含 𝑛−1 条边，其中 𝑛 为图中顶点的数量。
