File System¶

约 4598 个字预计阅读时间 23 分钟

File Basic¶

File 是包含分类和索引信息、访问权限的信息的存储空间中的数据。文件系统提供了与二级存储相关资源的抽象，能够让用户在不了解文件的各种属性、文件存储介质的特征以及文件在存储介质上的具体位置等情况下，方便快捷地使用文件。

除了文件本身数据外，大多数操作系统都会保存如下与文件相关的属性：

Name: unique，以容易读取的形式保存
Type: 被支持不同类型的文件系统所使用
Creater: 文件创建者的 ID
Owner: 文件当前所有者的 ID
Location: 指向设备上文件的指针
Size: 文件当前大小，也可包含文件允许的最大值
Protection: 文件访问控制相关信息
Time: 包含文件创建、上次修改、上次访问的时间，用于保护和跟踪文件的使用

文件属于抽象数据类型，我们需要考虑可以对文件执行的操作。OS 提供了一系列文件相关的 Syscall：

Create
- 为新文件分配 Memory 空间
- 在 Directory 中为其创建一个 D entry，记录了包含新文件名、在外存中的地址等信息
Delete
- 根据文件名查找目录，删除对应 D entry 和 FCB，然后回收占用的存储空间
Write - define a pointer
- 根据文件名查找目录，找到 D entry 后得到其在外存中的地址
- D entry 中还定义了一个读指针
Read - use the same pointer
- 根据文件名查找目录，找到 D entry 后利用写指针进行写操作

当用户对一个文件进行多次读/写时，每次都要重新检索目录。为了避免重复，大多数操作系统都要求用户使用系统调用 open 将文件打开再进行读写操作，使用系统调用 close 关闭。

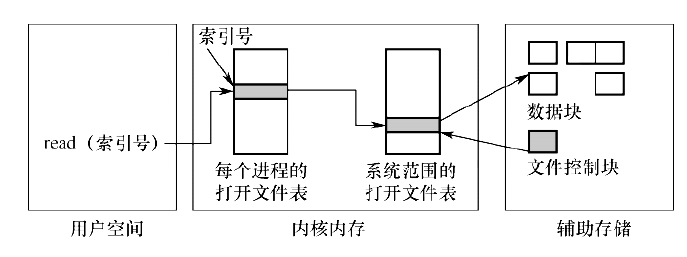

系统会为打开的文件维护一个 Open-File Table，所谓打开就是系统在检索到指定文件的 D entry 后，将该目录项从外存复制到内存的 Open-File Table 中，并将该表项的文件描述符返回给用户。当用户再次对该文件发出操作请求时，可通过文件描述符在表中查找到文件信息，从而节省检索开销。

对于多进程系统，通常采用进程表和系统表两级

System-wide Table 包含与进程无关的信息，如 Location，Time，Size
Per-process Table 包含进程对文件的使用信息，如读/写指针，Access Rights，以及指向系统表中对应条目的指针
当一个进程执行 open 时，会为其进程表中增加一个条目，并指向系统表中对应该文件的条目
系统表会为每个文件维护一个 Open Count，以记录多少进程打开了该文件；当 Open Count 为 0 时，即可从系统表中删除该条目

文件名只有一开始检索有用，之后用的都是文件描述符来访问 Open-File Table 中的表项

Directory¶

为了便于文件管理，我们引入 File Control Block 存放控制文件所需的各种信息。

Windows 中，一个 FCB 就是一个 Dentry，因此 FCB 中会保存文件名；而在 Linux 中，FCB 是 inode，而 Directory 会保存 <filename, FCB> 的映射关系，因此 FCB 中不保存文件名。

通常我们也将一个 Directory 视为文件，即目录文件

FCB 主要包含以下信息：

基本信息: 文件名(+)、文件物理位置、文件物理结构、文件逻辑结构等
存取控制信息: 各类用户的存取权限
使用信息: 文件建立时间、上次修改时间等

接下来我们由浅入深考虑目录结构的选择。

Single-Level Directory

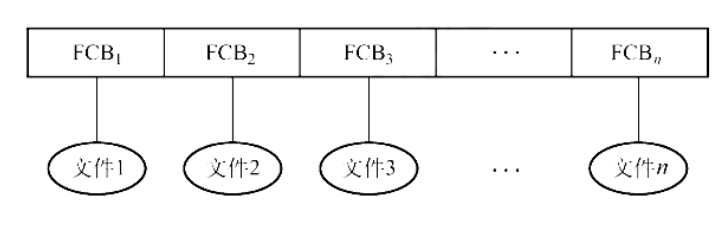

整个文件系统只建立一张目录表，每个文件占用一个目录项：

当建立新文件时，必须检索所有目录项，以确保没有“重名”的情况，因此单级目录结构存在查找速度慢、文件不允许重名、不便于文件共享等缺点。

Two-Level Directory

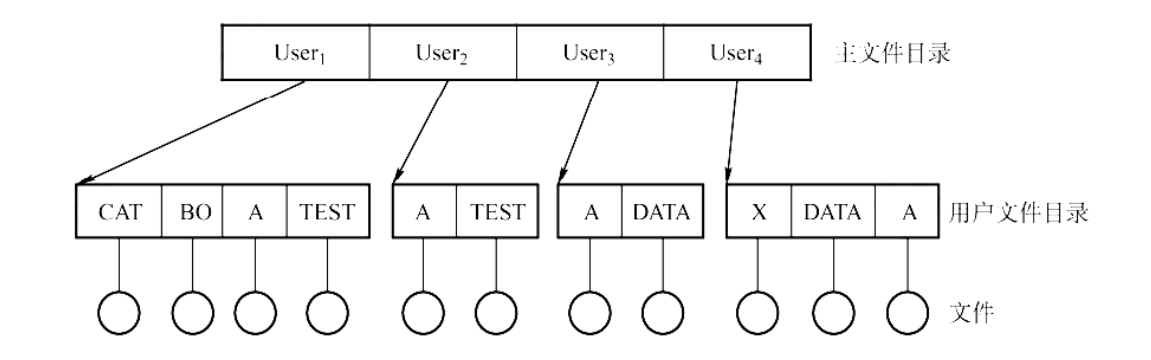

为了适配多用户的操作系统，我们将 Directory 分为 Master File Directory 和 User File Directory 两级：

其中，主文件目录记录了 <用户名, UFD 地址>，用户文件目录记录了该用户所有文件的 FCB。

两级目录提高了检索的速度，解决了多用户之间的文件重名问题，但是缺乏灵活性。

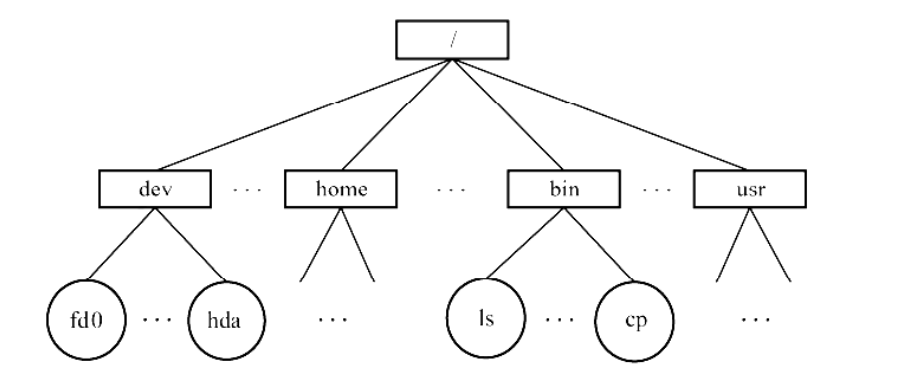

Tree-Structured Directory

当用户要访问某个文件时，用文件的路径名表示文件。每个用户都有各自的当前目录，登录后自动进入该用户的当前目录。

树形目录结构可以很方便地对文件进行分类，层次结构清晰，对文件的管理和保护更有效。

但是，在树形目录中查找一个文件，需要按路径逐级访问中间节点，也会影响查询速度。目前大多数操作系统都采用了该结构。

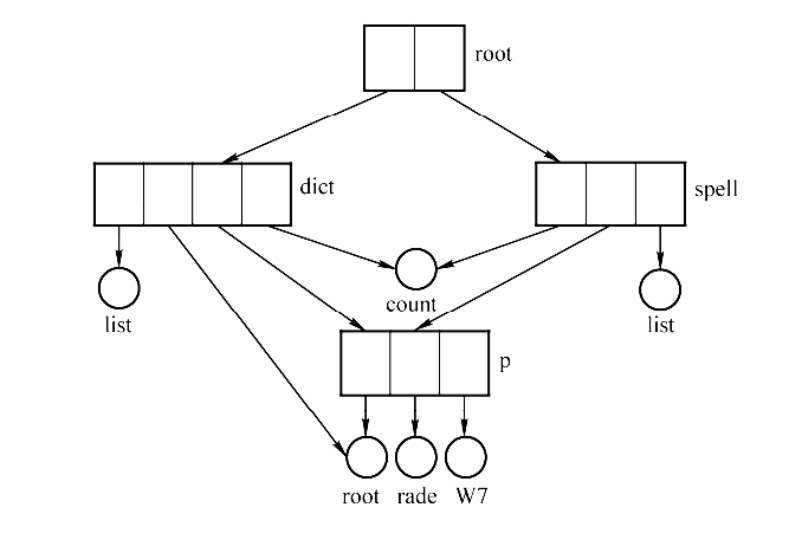

Acyclic-Graph Directory

树形目录结构虽然实现了文件分类，但不便于实现文件共享。为此，我们在树形基础上增加了一些指向同一节点的有向边，使得整个目录成为一个有向无环图。这种结构允许目录共享子目录或文件，同一文件或子目录可以出现在两个或多个目录中：

当然，需要为共享节点设置一个 Count，只有计数器为 0 时才真正删除该节点

File System¶

File System 提供了高效和便捷的磁盘访问，以便允许存储、定位、提取数据。在实现上，文件系统需要解决两个问题：

1) 定义用户接口，包括文件属性、文件操作、目录结构等
2) 定义算法和数据结构，以将逻辑文件系统映射到外存

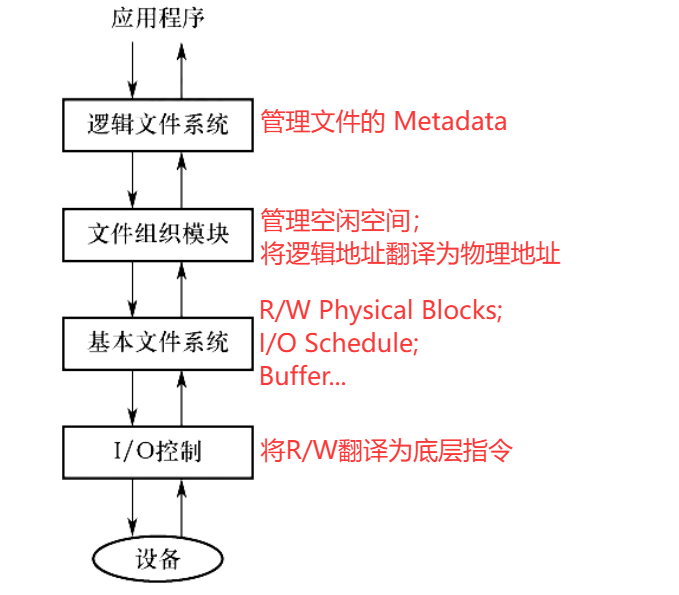

一个好的文件系统应该具有如下层次结构：

I/O Control (I/O 控制层) - 最底层
- 主要职责：
  - 向下：直接控制具体的I/O设备（如硬盘、SSD）。
  - 向上：为上层文件系统提供输入/输出的功能接口。
- 核心组件：
  - Device Drivers (设备驱动程序)：充当翻译官，把操作系统的通用指令翻译成特定硬件能听懂的电子信号。
  - Interrupt Handlers (中断处理程序)：当硬盘读写完成时，硬件会发信号（中断）给CPU，这个程序负责处理这些信号，通知操作系统操作已完成。
Basic File System (基本文件系统层)
- 发布“抽象”指令：它向下一层发送通用的指令（例如“读取第10块数据”），而不需要关心具体的硬盘型号或接口类型（这些细节由下一层的驱动程序处理）。
- 管理缓冲区和缓存 (Memory buffer & Caches)：这是为了性能优化。
  - Buffer (缓冲区)：用于在内存和硬盘之间传输数据时暂存数据。
  - Caches (缓存)：存储了频繁使用的文件系统元数据（metadata，如目录结构等）。因为读内存比读硬盘快得多，缓存能极大地提高文件系统的性能。
File-organization Module (文件组织模块)
- 地址映射 (Logical to Physical mapping)：这是它的核心功能。文件在用户的眼里是连续的（逻辑块，比如第0块、第1块...），但在硬盘上可能被分散存储在不同的地方（物理地址）。这个模块负责把“文件的第N块”翻译成“硬盘上的柱面X、磁头Y、扇区Z”或者“物理块号”。
- 空闲空间管理：它维护着一张清单，记录哪些磁盘块是空的（未被分配）。当需要存新文件时，它负责提供这些空闲块给文件组织模块使用。
Logical File System (逻辑文件系统层) - 最上层
- 管理元数据 (Metadata)：它存储和管理关于文件结构的信息，但不包含文件的实际内容。
- 它负责检查用户是否有权限打开文件，解析文件路径等。

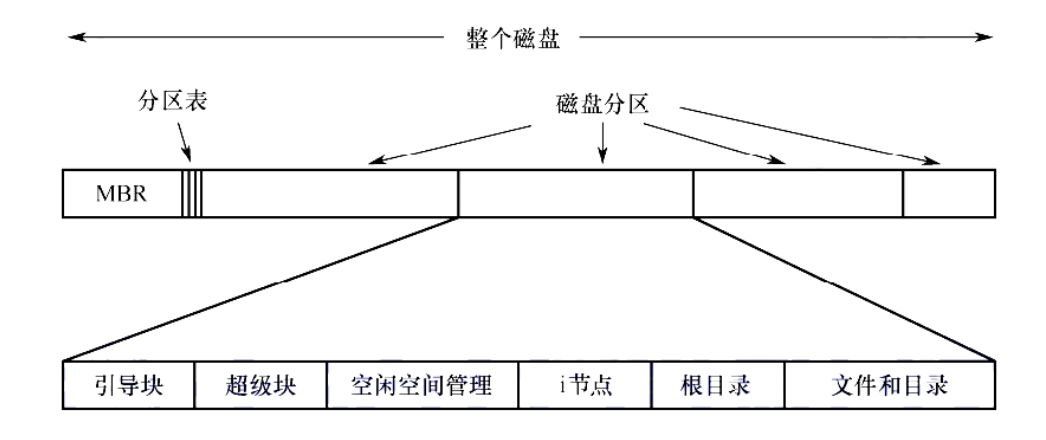

文件系统的状态维护分为磁盘上 (On-Disk) 和 内存中 (In-Memory) 两部分：

磁盘结构 (需持久化): 磁盘被划分为多个分区(卷)，每个分区中有一个独立的文件系统
- Boot Control Block: 引导块（Windows 的分区引导记录, Unix 的 Boot Block）
  - 通常是卷中第一个块，包含 OS 启动所需的信息
- Volume Control Block: 卷控制块。在 Unix/Linux 中称为 Superblock（超级块）
  - 记录分区的总数量、块大小、空闲块数量和指针、空闲的 FCB 数量和指针等信息
- FCB (File Control Block): 在 Unix/Linux 中对应 inode。它包含文件的所有元数据（权限、所有者、时间戳、大小、数据块指针），唯独不包含文件名（文件名在目录里）
内存结构: 内存中信息用于管理文件系统并通过缓存提高性能，在 mount 时加载
- Mount Table: 记录挂载点信息
- Directory Structure Cache (dentry cache): 保存最近访问过的目录信息，加速路径查找，避免频繁读盘
- Open-file Tables (打开文件表):
  - System-wide (系统级): 整个 OS 只有一张。记录打开文件的 inode 信息和引用计数
  - Per-process (进程级): 每个进程 PCB 中有一个。记录当前读写指针（Offset）和指向系统表的指针

File System on Disk

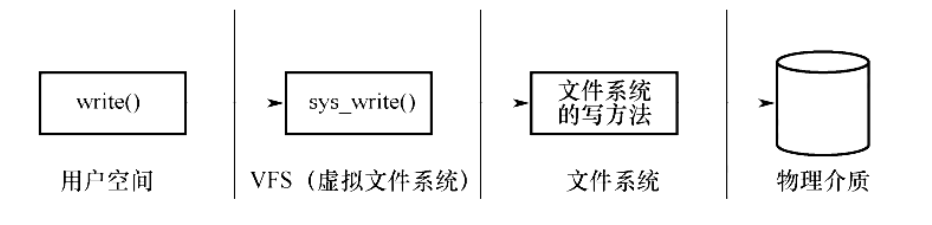

虚拟文件系统 VFS 是 Linux 内核最核心的设计之一，它提供了一个面向对象的抽象层接口 API，上层应用可以只使用 write() 系统调用，而不用关心其底层是 ext4、NTFS 还是 NFS。

VFS 的四个主要对象种类如下：

Superblock object: 代表一个已挂载的文件系统，对应磁盘分区的超级块
Inode object: 代表一个具体文件，对应（但不是） FCB
- 只有文件被访问时，才在内存中创建 Inode Object
Dentry object (Directory Entry): 代表路径中的一项（如 /home/user 中的 home、user 都是 dentry）
- Dentry 是内存对象，在磁盘上没有对应的数据结构
- 包含指向关联 Inode Object 的指针，也包含指向父目录和子目录的指针
File object: 代表一个被进程打开的文件。它包含当前的读写位置（offset）
- 因为不同进程可以打开同一个文件且读写位置不同，所以 File Object 属于进程，而 Inode Object 属于文件系统唯一。

VFS 只存在于内存中，它在系统启动时建立，在系统关闭时消亡

文件存储设备分成许多大小相同的物理块，并以块为单位交换信息。因此文件存储设备的管理实质上是对块的组织和管理。

磁盘将 blocks 分配给文件有多种不同的算法，算法也决定了文件系统的性能和空间利用率。

<1> 连续分配 (Contiguous Allocation)
- 原理: 文件占用磁盘上一组连续的块。类似数组
- 记录: 只需要 Start Block 和 Length
- 优点: 读写速度极快（磁头移动少），支持随机访问
- 缺点: 存在外部碎片 (External Fragmentation)，文件很难动态增长（需要类似 realloc 的搬迁操作）
<2> 链接分配 (Linked Allocation)
- 原理: 每个文件都是一组 Blocks 组成的链表，blocks 不必是连续的
  - Directory 中需要存放 first block 和 last block 的地址（写入时要用到 last block 指针）
  - 每个块中包含指向下一个块的指针，长 4B，因此用户实际可用空间小于该块大小
- 优点: 没有外部碎片，文件大小容易动态增长
- 缺点: 只能顺序访问（随机访问第 \(i\) 块需要遍历前 \(i-1\) 块），指针占用空间，可靠性低（断链即丢失数据）
- 变体 - FAT (File Allocation Table): 将所有指针提取出来放在内存的一张表中（FAT 表）。这样在内存中查表就能实现较快的随机访问。MS-DOS 和早期的 Windows 使用此方式
<3> 索引分配 (Indexed Allocation)
- 原理: 每个文件有一个 索引块 (Index Block)，里面存了所有数据块的地址数组。类似页表（Page Table）
- 优点: 支持直接随机访问，无外部碎片
- 缺点: 索引块本身有开销。如果文件很小，一个索引块浪费空间；如果文件很大，一个索引块存不下指针
- 解决方案 (Unix Inode): 将多个索引块链接在一起或使用多级索引

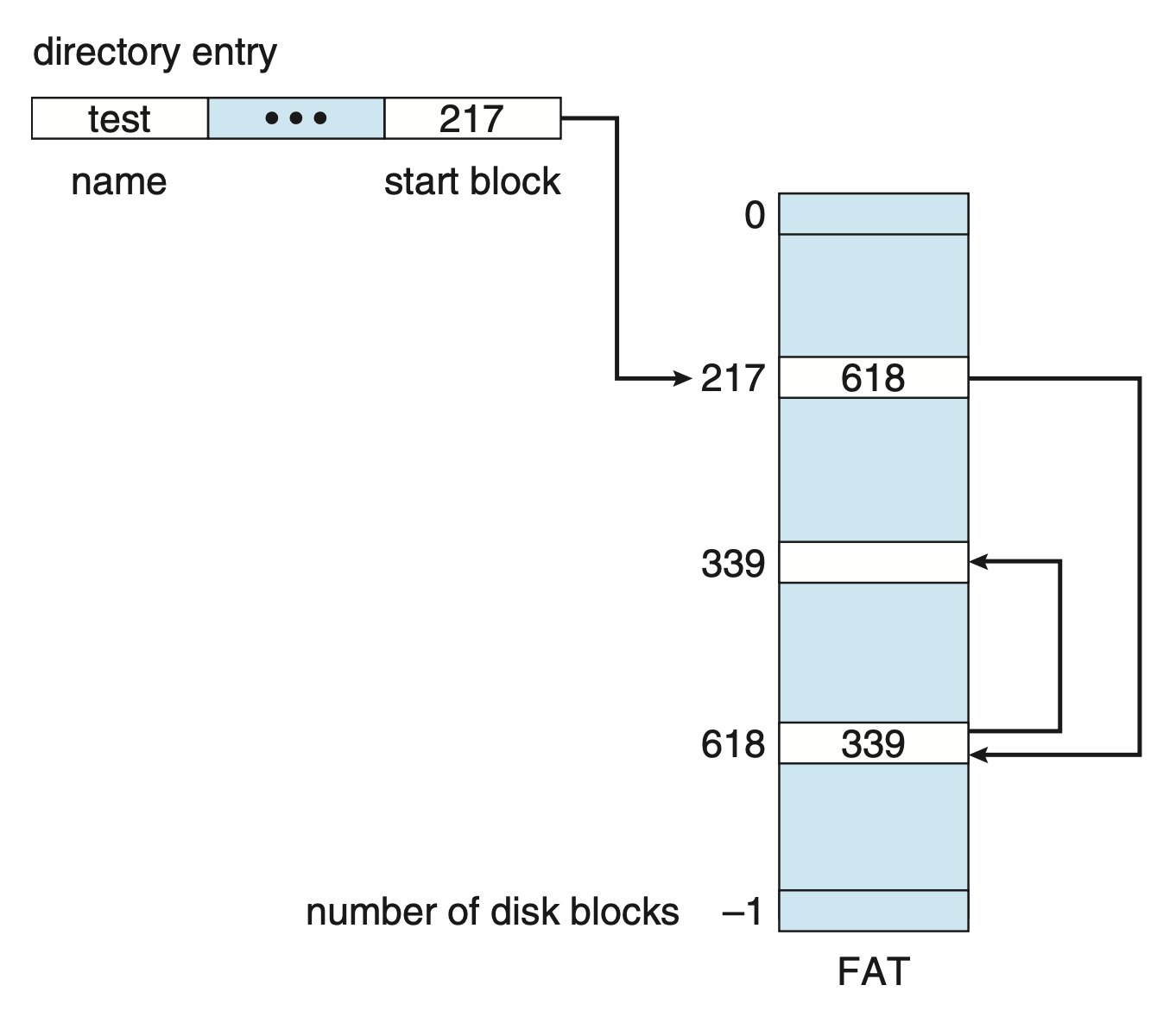

FAT 表结构：根据物理块号索引，表项中为链表中下一块的块号

下图文件 test 包含块 217, 618, 339

与之类似的，OS 通过如下三种方式来进行 Free Space 的管理：

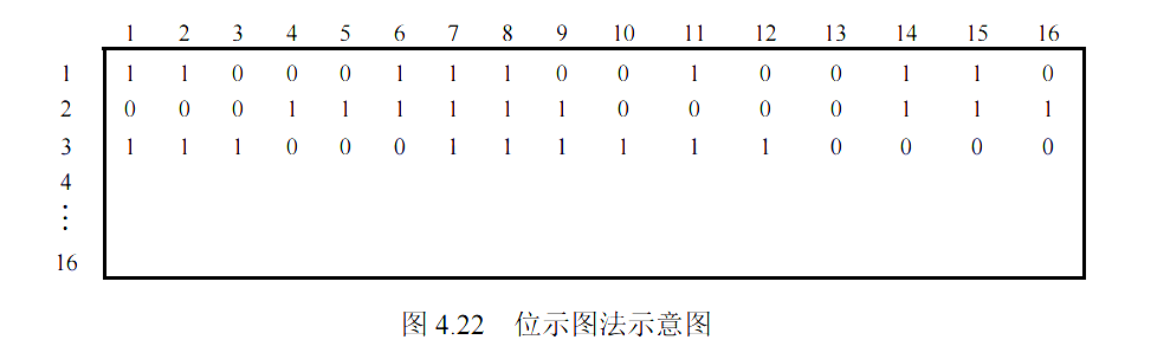

位图 (Bit Vector/Map): 用 1 个 bit 代表 1 个块
- 优点: 容易找到连续空闲块（通过位运算）
- 缺点: 对于大磁盘，位图本身很大，向量在内存中占据过多空间
  - 例如 Disk Size 为 \(2^{30} B\)，Block Size 为 \(2^{12}B\)，那么位图位数为 \(\frac{2^{30}}{ 2^{12}} =2^{18}bit\)
链表 (Linked List): 将所有空闲块连起来
- 优点: 不浪费额外空间
- 缺点: 遍历很慢，且很难找到连续空间
成组链接 (Grouping): 在第一个空闲块里存下 n 个空闲块的地址，类似索引分配的思路
- 每组的最后一个块又记录下一组的空闲盘块总数和空闲盘块号，构成一条链
- 目前 UNIX 采用的方式，适合大型计算机

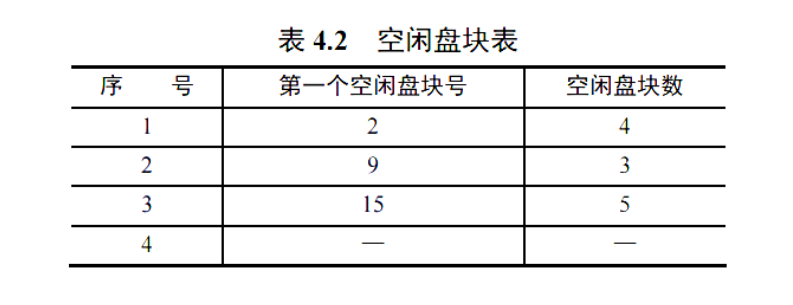

计数 (Counting): 也称空闲表法；保存连续空闲块中，第一个空闲块地址以及连续空闲块数量 n
- 该方法通常与连续分配算法或基于 Cluster 的链表分配算法配合使用

Bit MapGroupingCounting

Mass-Storage System¶

Concept¶

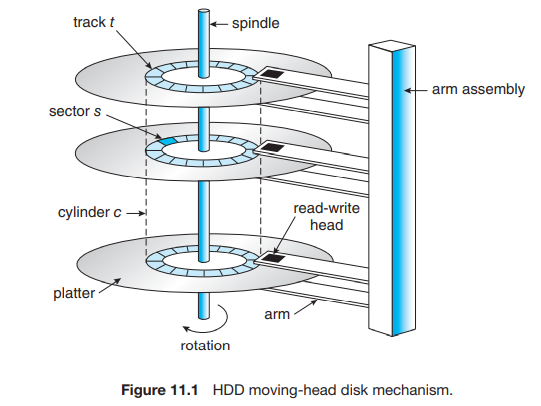

现代计算机的二级存储基本选用 Hard Disk Drives, HDDs 或 Non-Valatile Memory, NVM，在这里我们主要关注 HDD 的结构与相关访问时间量化。

Transfer Time: 从磁盘向计算机传输数据所需的时间
- 计算题中直接通过读写头转过数据位置的全部扇区时间来得到
Positioning Time: 将读写头移动到对应起始扇区所需的时间，分为两部分
- Seek Time: 寻道时间，读写头移动到对应 Track 的时间
- Rotation Time: 旋转时延，旋转磁盘，读写头到起始扇区的时间，平均为半圈

Disk Scheduling Algorithms¶

对 HDD 的访问相当耗时，为此，我们需要定义一个良好的 Disk Scheduling Algorithm 来对所有磁盘 I/O 请求进行调度。

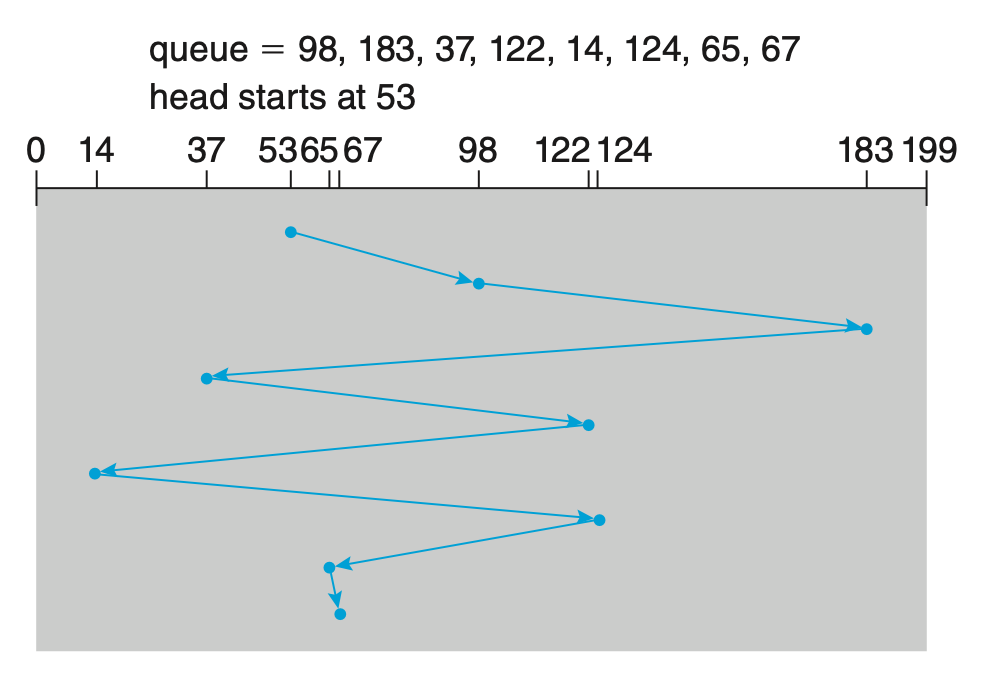

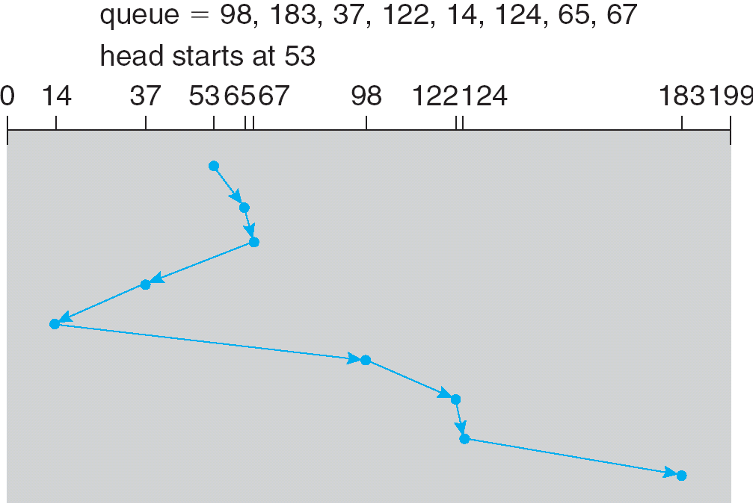

FCFS

优点
- 所有请求平等
- 不会无限期推迟处理
缺点
- 效率低

SSTF

Shortest-Seek-Time-First，即最短寻道时间优先算法，与 SJF 类似，选择离当前位置最近的请求。

优点
- 平均响应时间短
- 吞吐量高
缺点
- 存在饥饿现象，因此对于磁盘调度不能说是 Optimal Algorithm

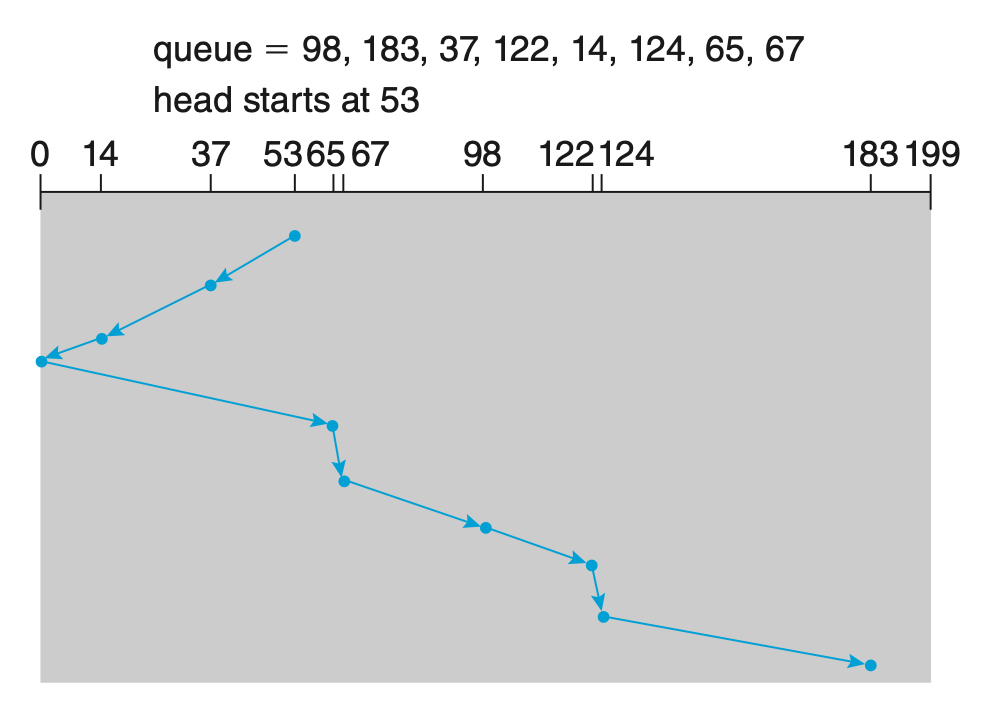

SCAN

也叫做电梯算法，来回扫描磁盘，扫到对应请求则处理。

优点
- 平均响应时间短
- 吞吐量高
- 响应时间方差低
缺点
- 对于刚刚才访问过的位置，可能要经过很久才能再次访问

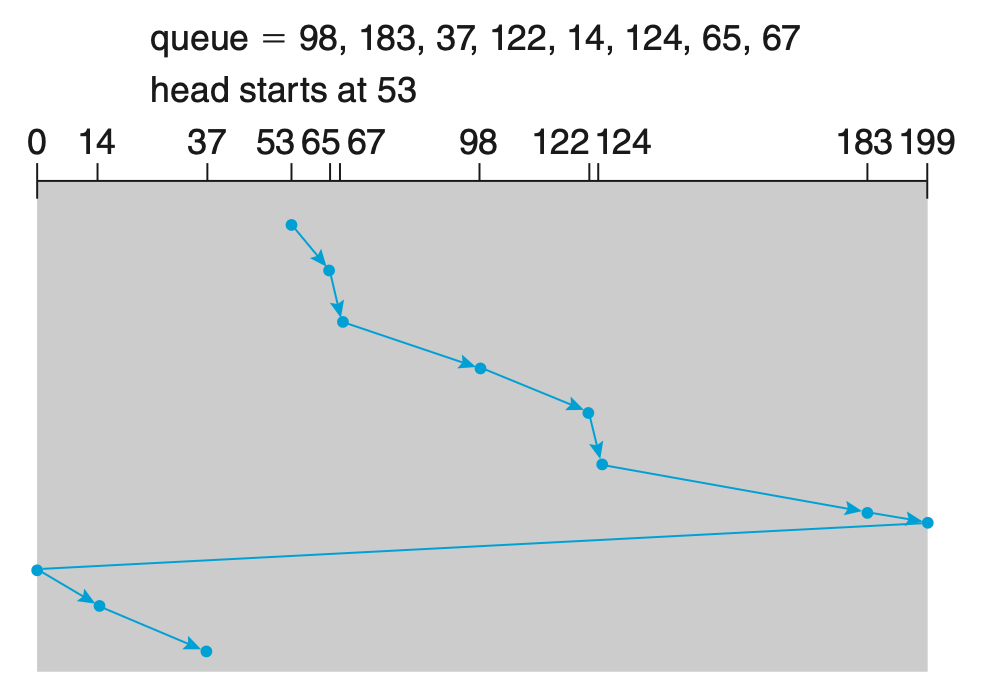

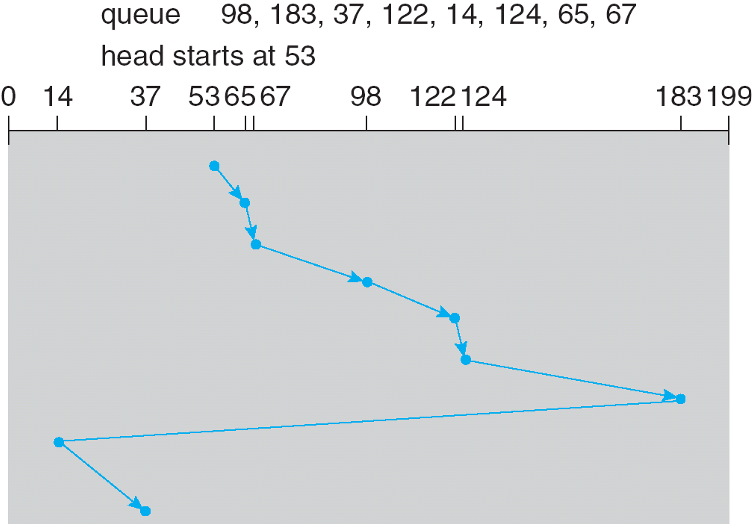

Circular-SCAN

沿同一方向循环扫描磁盘，基于假设：当扫描到磁盘一端时，磁盘另一端的请求密度更高。

优点
- 相比于 SCAN，提供更均匀的等待时间

存在变体 C-LOOK 算法，扫描到最靠近边界的请求时就回头，而不是到底

当然也有对应 LOOK 算法。写题时注意前面有没有前缀 C-

另外，由于 NVM（如 Solid-State Disks, SSD）并不使用物理读写头结构，并且支持随机访问，因此 NVM 的调度算法通常选用 FCFS。

RAID¶

以下内容是原封不动地从我计组笔记中复制过来的，在 OS 课中应该也只是仅需了解的程度

MTTF mean time to failure 平均无故障时间
MTTR mean time to repair 平均修复时间
MTBF mean time between failures
- = MTTF + MTTR
Dependability 可靠性
- 从参照点至出现故障经过时间的量度，即通常通过 MTTF 作为量度
Availability 可用性
- \(= \frac{MTTF}{MTTF+MTTR}= \frac{MTTF}{MTBF}\)

如何提高 Availability ？？？可以尝试使用磁盘阵列，利用冗余来增加磁盘存储的可用性，例如 Redundant Arrays of Inexpensive Disks(RAID):

RAID Level	允许几个盘损坏	数据盘个数	校验盘个数	注释
0 Non-redundant striped	0	8	0	仅把数据分散到多个磁盘上
1 Mirrored	1	8	8	每一个盘对应一个校验盘，即镜像
2 Memory-style ECC	1	8	4	路边也够，无人问津
3 Bit-interleaved parity	1	8	1	位交叉奇偶校验
4 Block-interleaved parity	1	8	1	块交叉奇偶校验
5 Block-interleaved parity distributed parity	1	8	1	分布式块交叉奇偶校验，校验块分布于各个数据盘之中
6 P+Q redundancy	2	8	2	二次校验块技术，需要多一倍校验盘

目前最常用的是 RAID 0 和 RAID 5

RAID 3 位交叉奇偶校验

校验位等于所有数据盘对应位的奇函数。当有一个盘损坏时，通过其它几个数据盘以及校验盘的数据，可以恢复损坏的数据。

缺点在于对校验盘的读写是最频繁的，因此校验盘才是最容易损坏的，这个问题在 RAID 5中有所改善。

RAID 5 分布式块交叉奇偶校验

相比于 RAID 3,4，其优点还有可以同时写两个磁盘，小数据写效率更高。

课本题目： Which of the following are true about RAID levels 1,3,4,5 and 6?

(True) RAID systems rely on redundancy to achieve high availability
(True) RAID 1 (mirroring) has the highest check disk overhead
(True) For small writes, RAID 3 has the worst throughput
(True) For large writes, RAID 3,4 and 5 have the same throughput

由于可以同时读写多个磁盘，即便是 RAID 0 也增加了数据大规模访问的性能。
