Basic I/O Interface¶

约 9560 个字 141 行代码预计阅读时间 50 分钟

Hardware Specifications¶

chapter 9

Intel 8086 和 8088 硬件都包装在 40-pin dual in-line packages（DIPs）中，区别在于 8086 的 Data Bus 宽度为 16-bit（\(AD_0 - AD_{15}\)），8088 的 Data Bus 宽度为 8-bit（\(AD_0- AD_7\)）。

因此 8086 能够更有效率地传输 16-bit 数据，接下来我们也都以 8086 为例

8086 可以运行在以下两种模式，两种模式下不同引脚功能不同，通过 33 pin 口 \(MN/\overline{MX}\) 指示，其中低电平表示 Maximum：

Minimum Mode: 最简单、开销最小的模式
- 所有 Memory 和 I/O 操作的控制信号都由处理器生成
Maximum Mode:
- 允许系统使用外部的 coprocessor，例如 8087（floating-point coprocessor）
- 一些控制信号只能在外部生成，需要外部数据总线控制

此处我们简要介绍一下部分输入引脚的功能：

Pin Connections \(AD_{15} - AD_0\)
- 当引脚 ALE 为 0 时，表示该总线上为数据信号
- 当引脚 ALE 为 1 时，表示该总线上为地址信号，包括 Memory Address 和 I/O Port Number
  - 具体是内存还是 I/O 由另一个引脚的值进行判断
  - 另外注意到作为地址信号使用时，右侧还有 \(A_{16}- A_{19}\)
Address Latch Enable \(ALE\)：只在 Minimum Mode 下有效
\(M/\overline{IO}\)：为 0 时表示总线上为 I/O；为 1 时表示总线上为 Memory
- 在 8088 中正好相反，为 \(IO /\overline {M}\)
Bus High Enable \(BHE\)：指示数据总线上高字节是否有效
- 相对有一个引脚 \(BLE\)，但该信号不需要额外产生，默认等于 \(A_0\)
Read Signal \(\overline{RD}\)：是否允许数据总线从 Memory 或 I/O 设备中读取数据
Write Line \(\overline{WR}\)：指示是否正在向 Memory 或 I/O 设备中输出数据
Interrupt Request \(INTR\)：如果 INTR 在 IF = 1 时保持高位，8086/8088 将在当前指令完成执行后进入中断确认循环。
Non-Maskable Interrupt \(NMI\)：与 INTR 类似，但是不需要检查 IF，即不可屏蔽中断

Intro to I/O Interface¶

硬件接口可以根据如下三种依据进行划分：

Directions of information flow
- Input Interface
- Output Interface
Types of signal
- Analog Interface
- Digital Interface
Types of data transmission
- Serial Interface
- Parallel Interface
- 这里的串行表示按位传输数据，并行表示按大于位（比如字节）传输数据

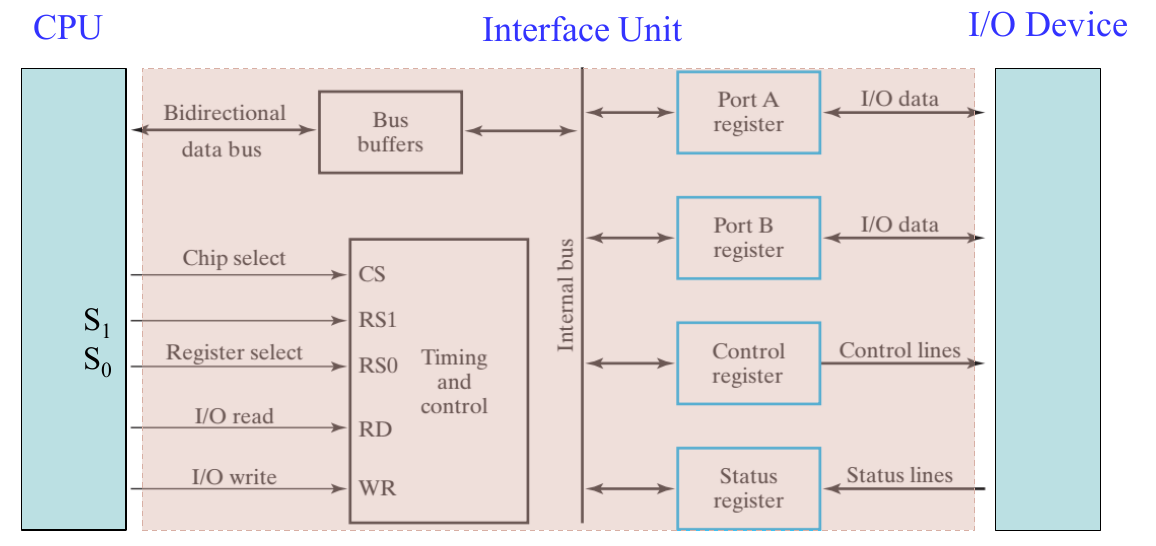

在设计接口的过程中，我们尝试明确以下问题：

<1> 怎么将 I/O 设备连接到 CPU？
- 对于输出接口，使用 Latches
- 对于输入接口，使用 Three State Buffers
<2> 怎么为 I/O 设备提供 Address Space？
- 有两种 Schemes：Isolated I/O 和 Memory Mapped I/O
<3> 怎么执行 I/O Port Decoding？
- 这一过程需要涉及信号 Memory Address, BHE, BLE, IORC, IOWC
<4> 怎么实现处理器和 I/O 设备的同步？
- unconditional transfer, strobing, handshaking, polling, interrupt-driven, channel-based(e.g. DMA)...

Isolated I/O 使用 IN 和 OUT 指令来做数据的传输，这里的 isolated 意指 I/O 地址空间是和内存地址空间隔离的，称为 port。

Advantage
- port 是隔离的，不需要为设备占用 Memory Address
Disadvantage
- 只能通过 IN 和 OUT 指令进行数据交换
- 需要对 I/O Space 额外产生控制信号
- 需要特定的 I/O Instruction，导致编程更加复杂

而 Memory-Mapped I/O 允许任意指令进行数据交换，I/O 设备将共享内存空间：

Advantage
- I/O 操作速度与访存操作等价
- 简化了编程难度
Disadvantage
- 占用了大量 Memory Address，并且可能空间不够寻址所有 I/O 设备
- 如果一个设备响应时间很慢，它会拖累 CPU 访问内存的时间，导致整体性能下降

PC 使用 Isolated I/O，而不使用 Memory-Mapped I/O

在硬件上，TTL 和 CMOS 是最常见的两种逻辑管，其中 CMOS 由于消耗更少能量、速度更快而得到了更广泛的应用。对于它们的输入和输出的逻辑电平，有如下规定标准：

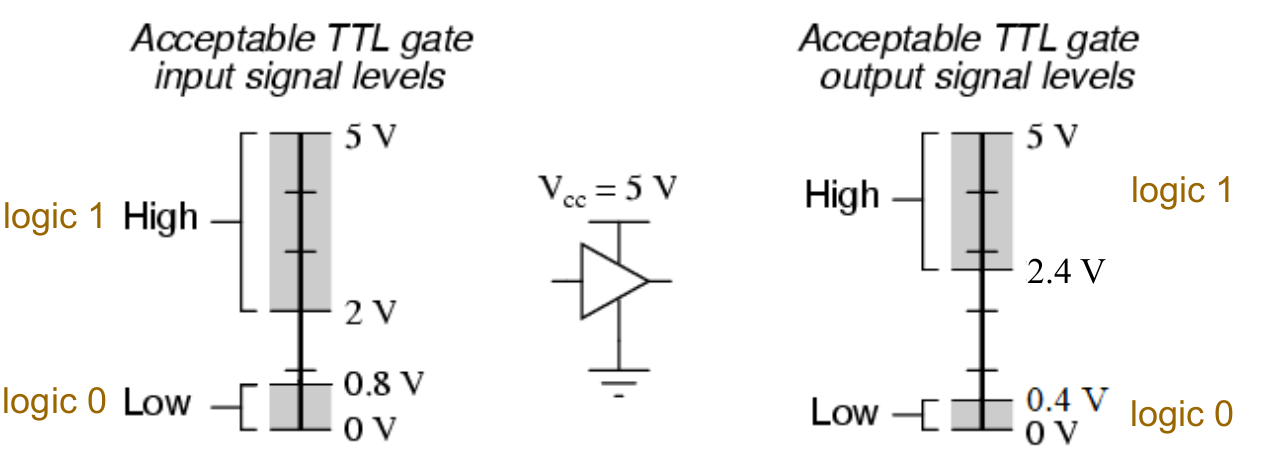

TTL Logic LevelsCMOS Logic Levels

TTL 通常是 5V，但是为了和 CMOS 兼容也有 3.3V 的版本

CMOS 的 VCC 可以是 5V, 3.3V, 1.8V

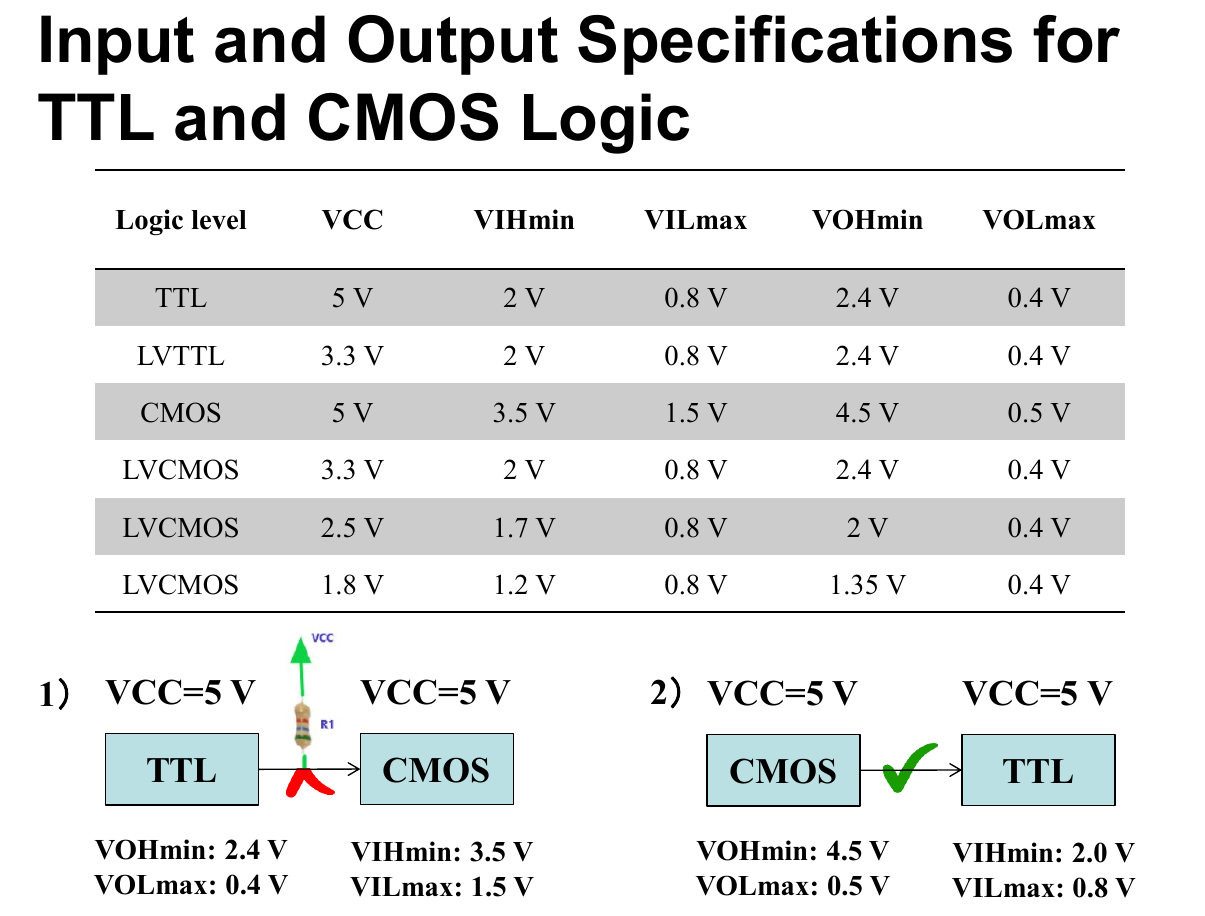

总结得到下表：

上表下方有两个例子，其中左例 TTL 的输出电平不满足 CMOS 的输入电平要求，即 \(VOHmin > VIHmin, VOLmax < VILmax\)。

对于输入设备，我们只需要保证电平匹配、信号稳定即可得到对应的逻辑信号，通常使用三态门作为中介；而输出设备还需要保证电流大小足够驱动输出设备。

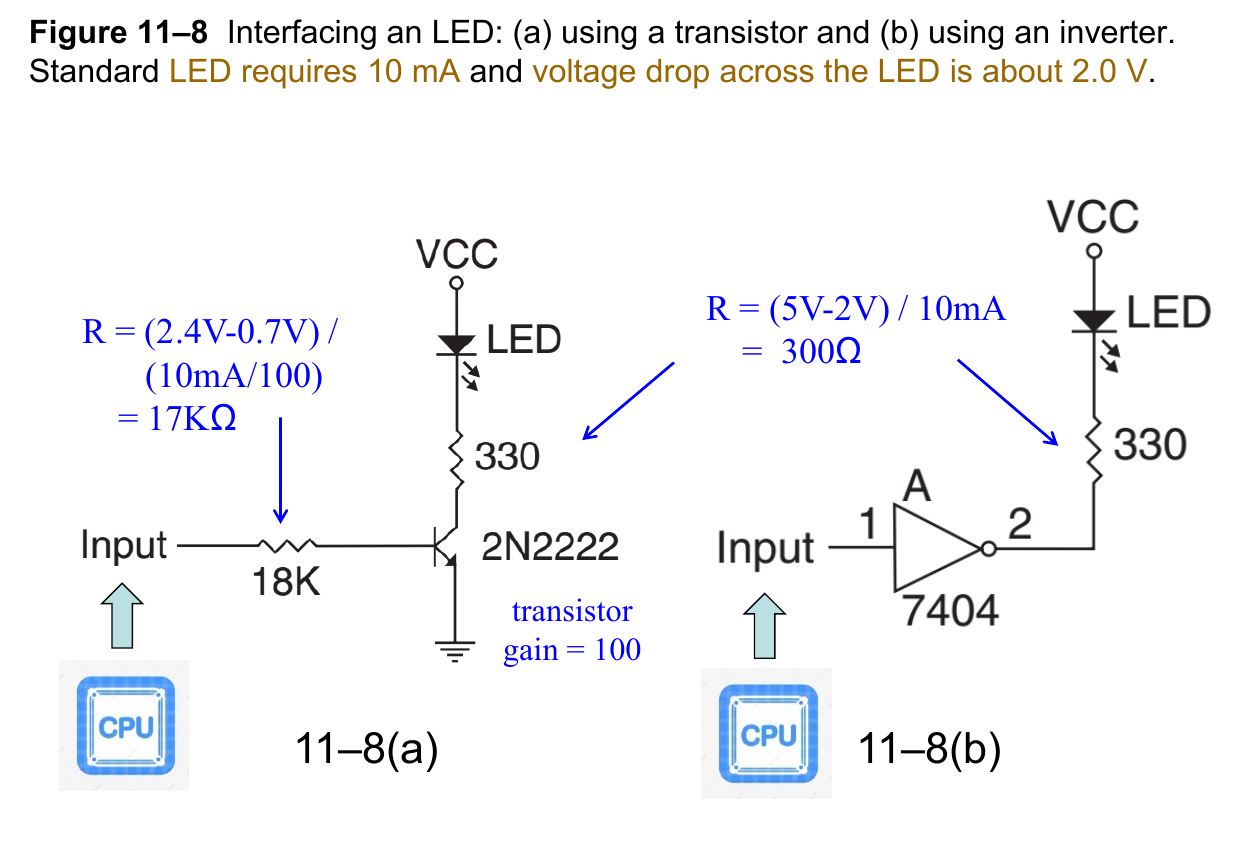

实际控制中，我们要通过设置合理的电阻值来获得额定电流，我们以一个 LED 灯为例：

已知该三极管基极和集电极的电流大小比例为 1:100。对于 Logic 1，TTL 提供的输出电压幅度在 2.4V - 5V 范围内，因此我们要保证对于 2.4V 的输入也能驱动该 LED 灯，因此对基极和集电极的电阻设置计算如上。

17K 不是标准电阻，因此最终选用相近的 18K 电阻（为什么可以选用更大的电阻？）

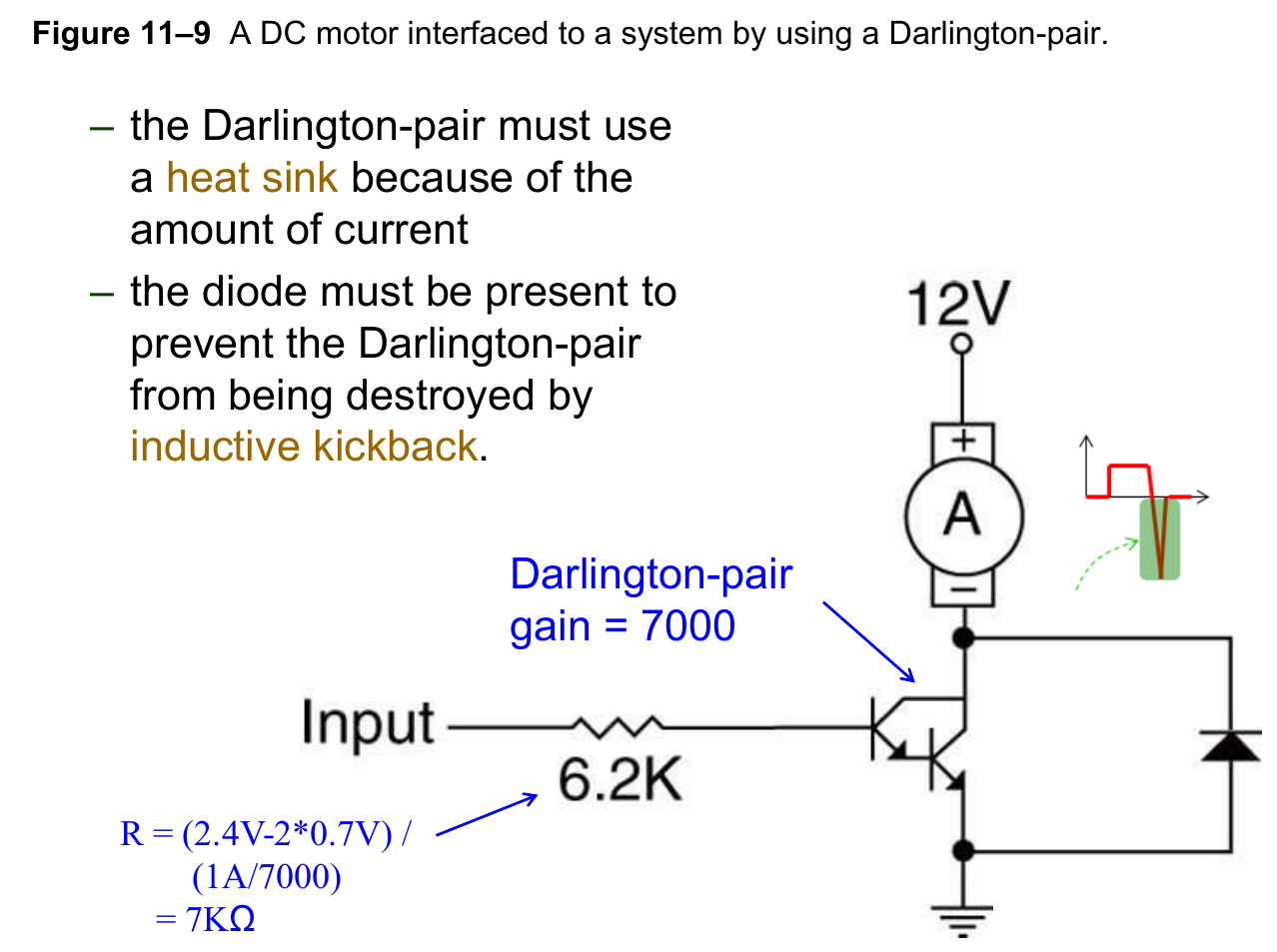

更一般的感性负载电机设备中存在很多电感，在我们断电瞬间会产生反向电动势。如果不对该反向电动势进行处理，高额电压可能会损坏三极管。为此，我们需要在三极管两端增加稳压管：

该电机的额定电流为 1A，电阻的具体计算方式见图上

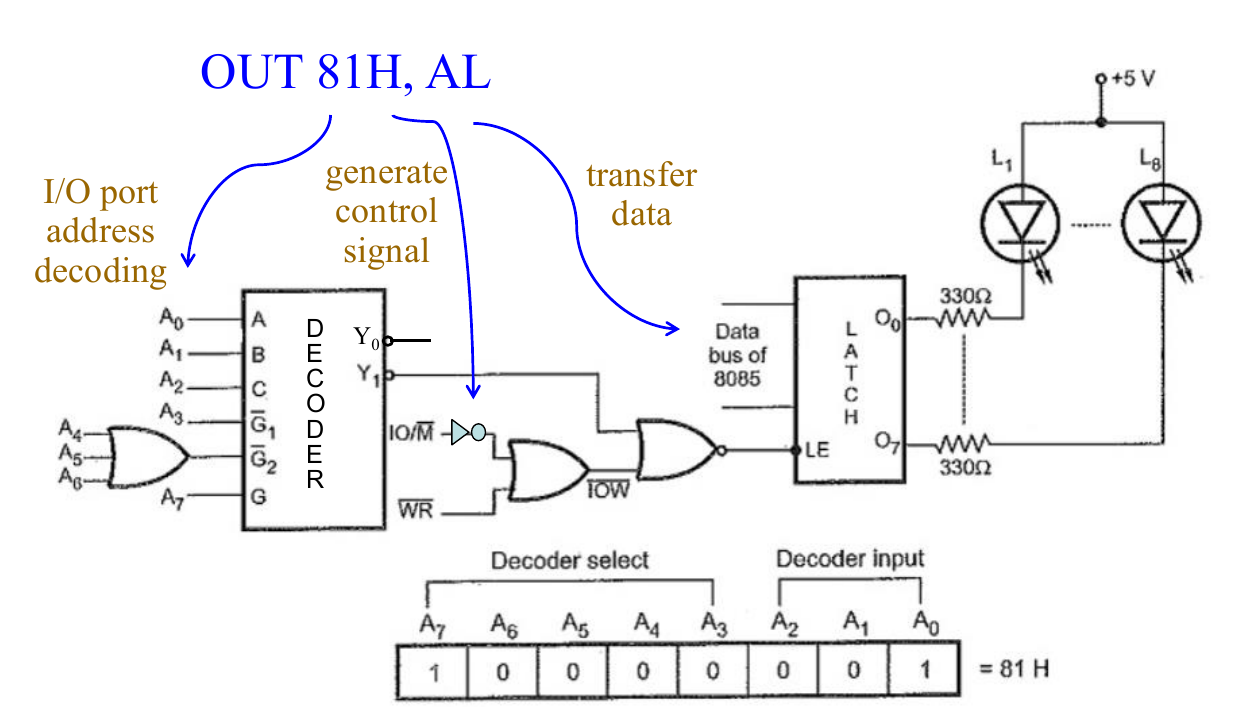

对于输出设备，输出的信号还需要进行锁存，因为输出的信号是持续性的。控制信号此时不再接入使能信号，而是接入时钟信号；当我们使用指令 OUT 38H, AL 时，时钟信号就会发生一次跳变，将我们输出信号进行锁存保存。

对于打印机等更“智能”的设备，我们还要求 CPU 能够和外部设备进行异步数据传输，常见有如下两种方法：

Strobing 选通，单向控制信号
Handshaking 握手，双向控制信号

Strobing

Strobing 分为 source-initiated transfer 和 destination-initiated transfer 两种：

source-initiated transferdestination-initiated transfer

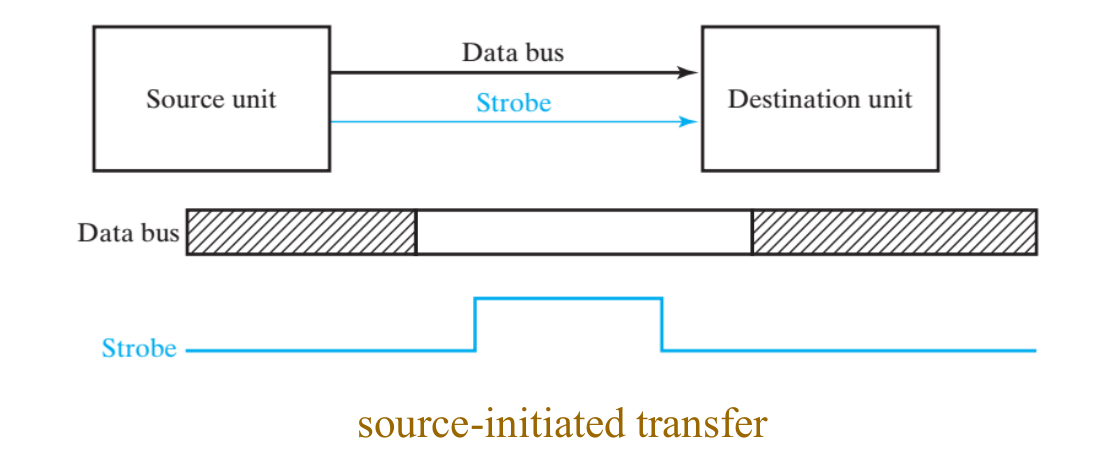

source 先将数据写入 Data Bus，然后设置控制信号 Strobe 为 1
destination 读取数据到寄存器中
source 设置控制信号 Strobe 为 0
source 从 Data Bus 中移除数据

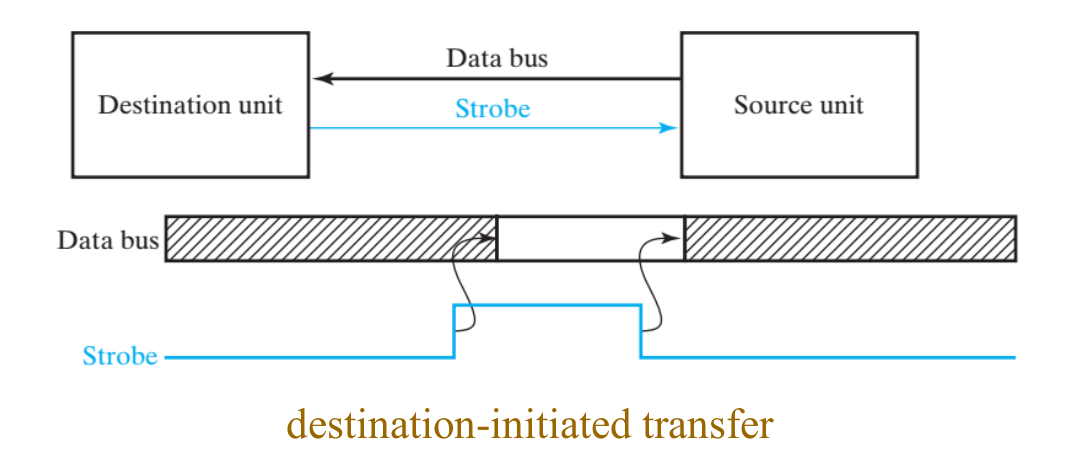

destination 设置控制信号 Strobe 为 1
source 将数据写入 Data Bus
destination 捕获到数据并写入寄存器，然后设置控制信号 Strobe 为 0
source 从 Data Bus 中移除数据

选通方式好处在于简单，坏处在于难以控制连接时间，源并不知道目标何时接收完数据。

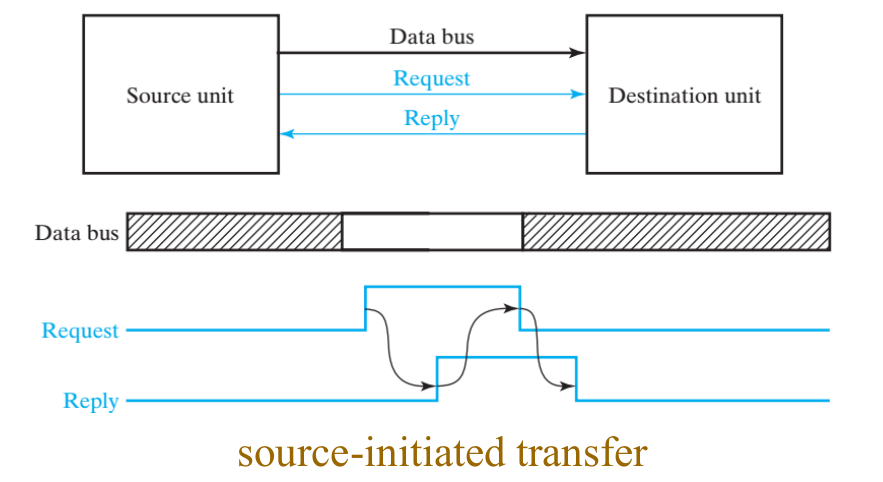

Handshaking

为了更好地控制时序，握手方式引入了第二条控制信号。

现在稍微复杂点的设备都采用双向信号，两条控制线分别用于 Request 和 Reply。

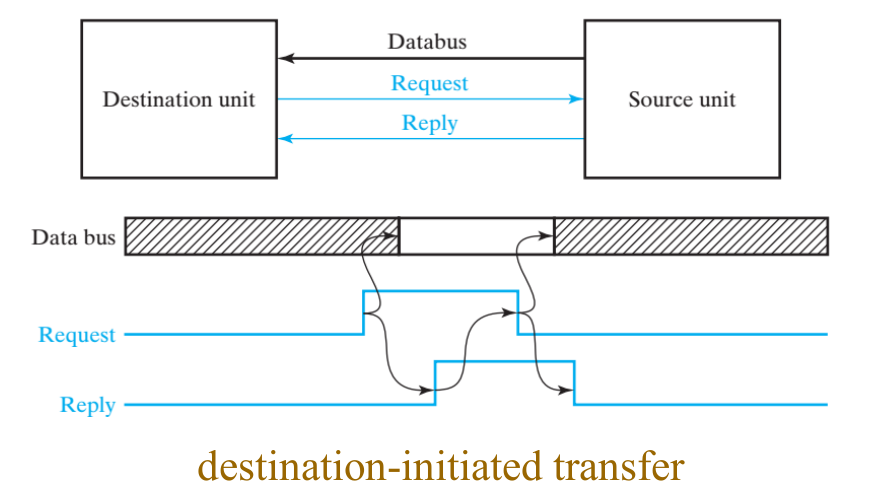

source-initiated transferdestination-initiated transfer

source 先将数据写入 Data Bus，然后设置 request
destination 读取数据到寄存器中，然后设置 reply
source 从 Data Bus 中移除数据，并且重置 request
destination 重置 reply

destination 设置 request
source 将数据写入 Data Bus，然后设置 reply
destination 捕获到数据并写入寄存器，然后重置 request
source 从 Data Bus 中移除数据，并且重置 reply

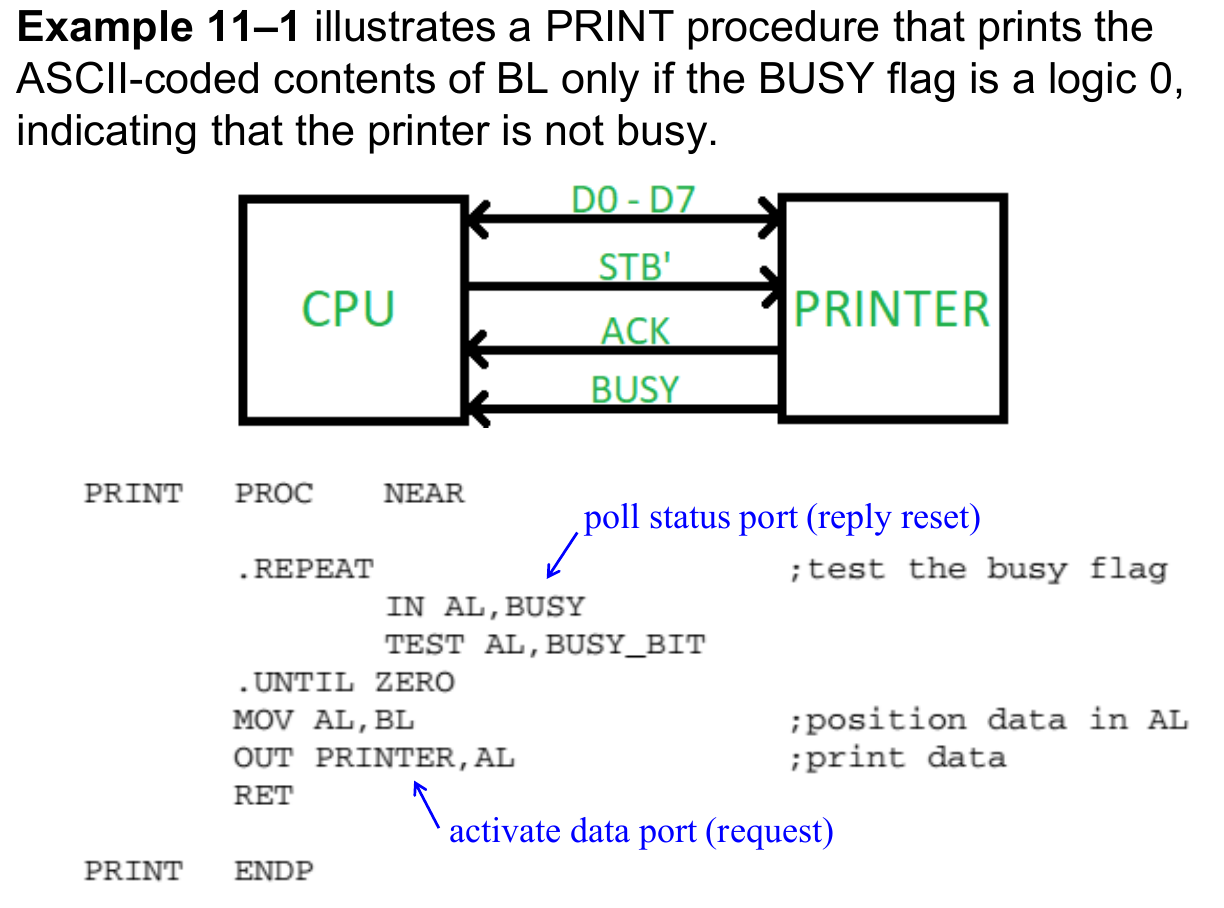

如下例子展示了 PC 和一个 Printer 之间的数据交换过程，ASCII 数据被放置在 \(D_7- D_0\) 中，向 port PRINTER 发送数据就相当于 request；打印机收到数据后设置 port BUSY 为 1 就相当于 reply：

因此轮询 Polling 也是双向握手

I/O Port Address Decoding¶

往年没考，今年必考

其中最重要的是左侧部分对 I/O Port 地址的译码。CPU 的 I/O 指令可以使用 8-bit 地址，范围为 00H-FFH，所以这种指令的地址线只会用到 \(A_7 -A_0\)。

不过实际上，PC 实际 I/O 端口都是 16-bit 地址（0-FFFFH），我们通过寄存器 DX 指定端口，理论上会对 \(A_{15}- A_0\) 完整解码。

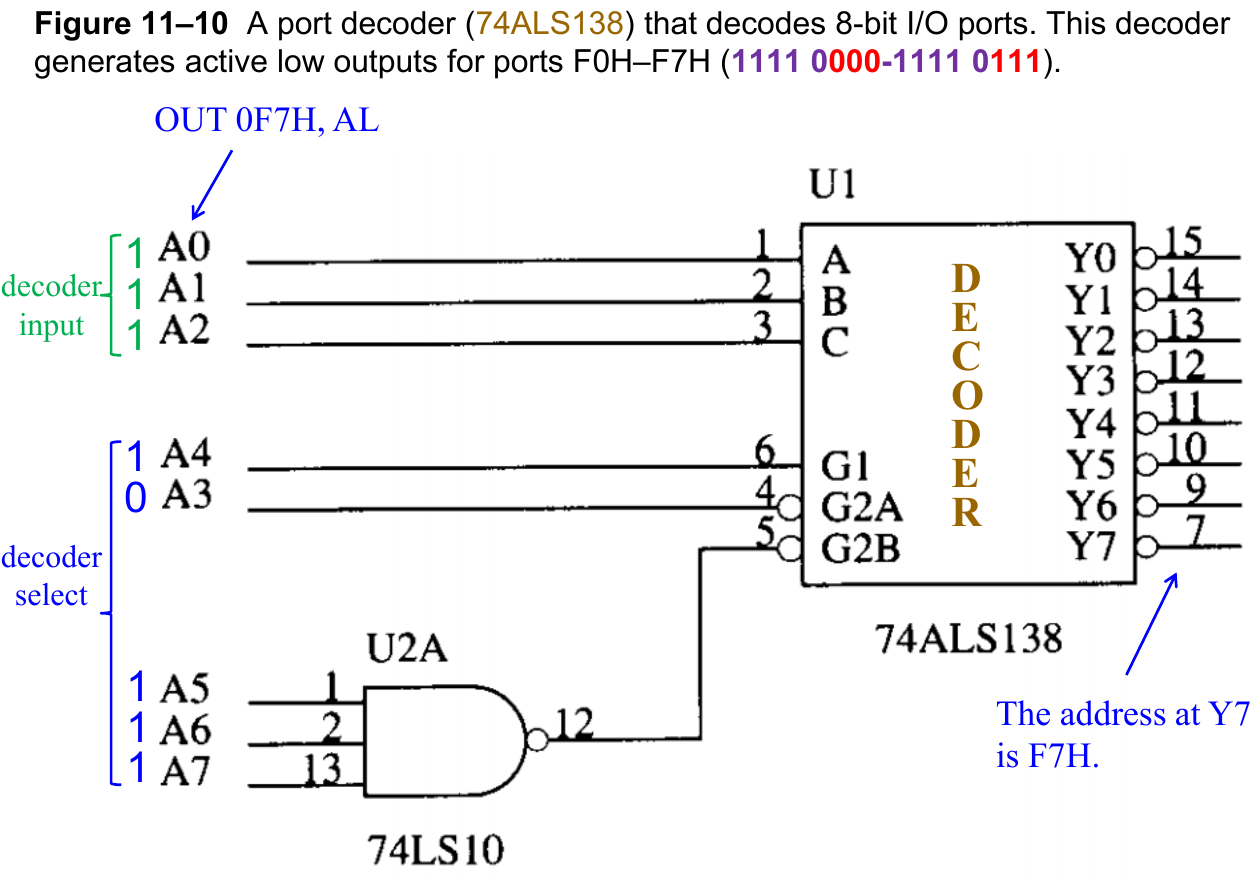

以 8-bit 地址为例，其中高五位用于选择译码器（译码器使能），低三位用于译码输入，相当于一个 3-to-8 Decoder，其结构如本节开始的图中左侧部分所示。

根据图识别该设备地址译码的范围

只有译码器使能全为 1，才能启用该地址译码器；例如下图要求 \(A_7 - A_3\) 为 11110（注意非门是一个圈）

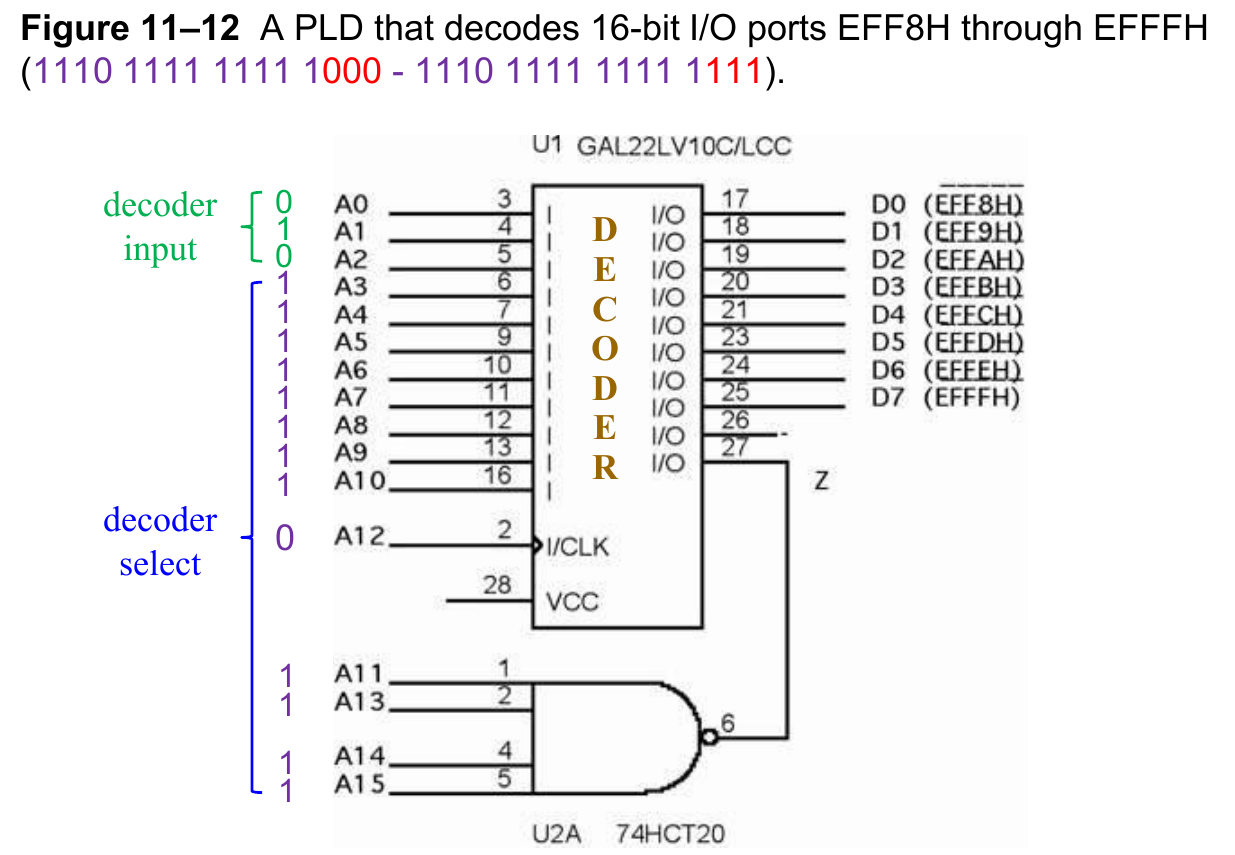

对于 16-bit 的地址，使用硬件 PLD

下图是一个可编程硬件，因此 \(A_{11}- A_{15}\) 也是作为译码器使能输入进入的

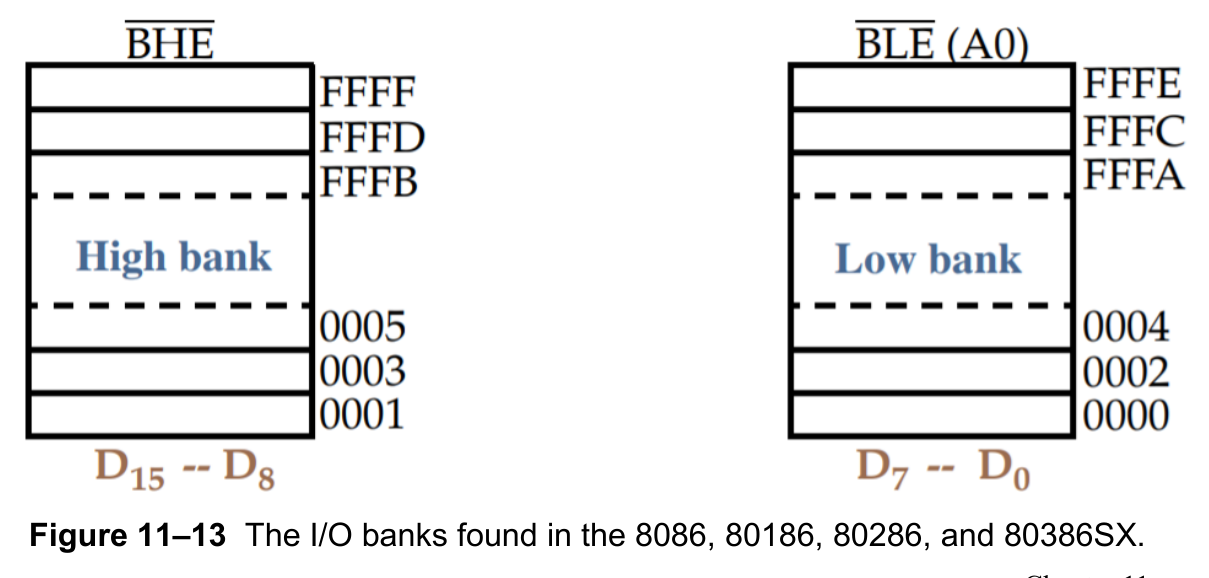

我们的数据总线通常为 16-bit，但往往只有 8-bit 有效。在 16-bit 微处理器（如 80386SX）里：

内存是 16-bit data bus → 由 两个 8-bit memory bank 组成 (High bank + Low bank)
I/O 空间也是一样！ → 由 两个 8-bit I/O bank 组成：

Bank	数据线	地址例子
低字节 (Low bank)	D7–D0	偶数端口 (40h)
高字节 (High bank)	D15–D8	奇数端口 (41h)

OUT  AL, 40H   ; 写低位 bank，BLE = 0，写入  D7-D0
OUT  AL, 41H   ; 写高位 bank，BHE = 0，写入 D15-D8

\(\overline{BHE}\) 和 \(\overline{BLE}\) 是两个写选通信号，其中 \(\overline {BLE}\) 直接设置为 \(A_0\)，对 I/O 设备进行一个 8 位写入必须明确它要写哪一半。而 8-bit I/O Read 不需要这两个信号，CPU 可以直接通过地址最低位 \(A_0\) 来选择读取哪个字节：

\(\overline{BHE}\) (Bus High Enable): 当该信号为低电平（0）时，表示启用高位数据总线 (\(D_{15}-D_8\))。
\(A_0\) (Address line 0): 当该信号为低电平（0）时，表示启用低位数据总线 (\(D_7-D_0\))。
- 除了 \(A_0\) 以外的地址总线位 \(A_{19} - A_1\) 就用来从 odd/even bank 中选取对应的单字节

为什么 8-bit 写入需要两个信号？

因为数据通道和地址通道都是 16-bit 的，即 \(AD_{15}- AD_0\)，而“写”这一操作具有破坏性，因此不能只靠低位 \(A_0\) 的奇偶来判断是高位还是低位。

Example

当访问地址 41H 时，译码器的输入为 \(\overline{BHE}=0, \overline{IOWC}=0, A_0=1\)
当访问地址 40H 时，译码器的输入为 \(\overline{BHE}=1, \overline{IOWC}=0, A_0=0\)
但对于 16L8 这种可编程硬件，\(O_1 -O_8\) 的输出并不一定是根据 3-to-8 译码器那样直接，只需要知道对于该图如果 \(\overline{BHE}\) 置 0 则访问 high bank 即可

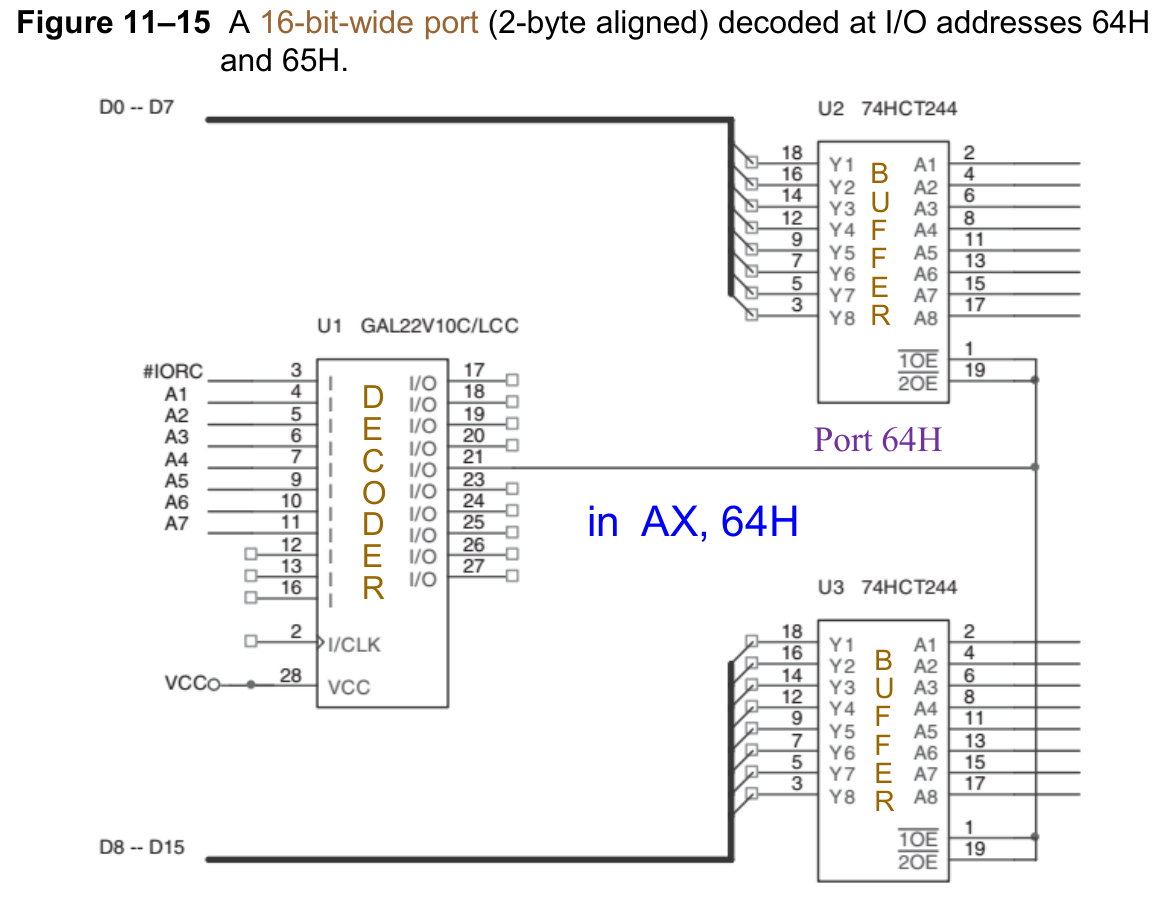

对于 16-bit port（2-byte aligned），一次写入 16-bit 数据，不再需要 \(\overline{BHE}\) 和 \(A_0\)

Programmable Peripheral¶

本节介绍三个经典的外部可编程器件。

82C55¶

Quote

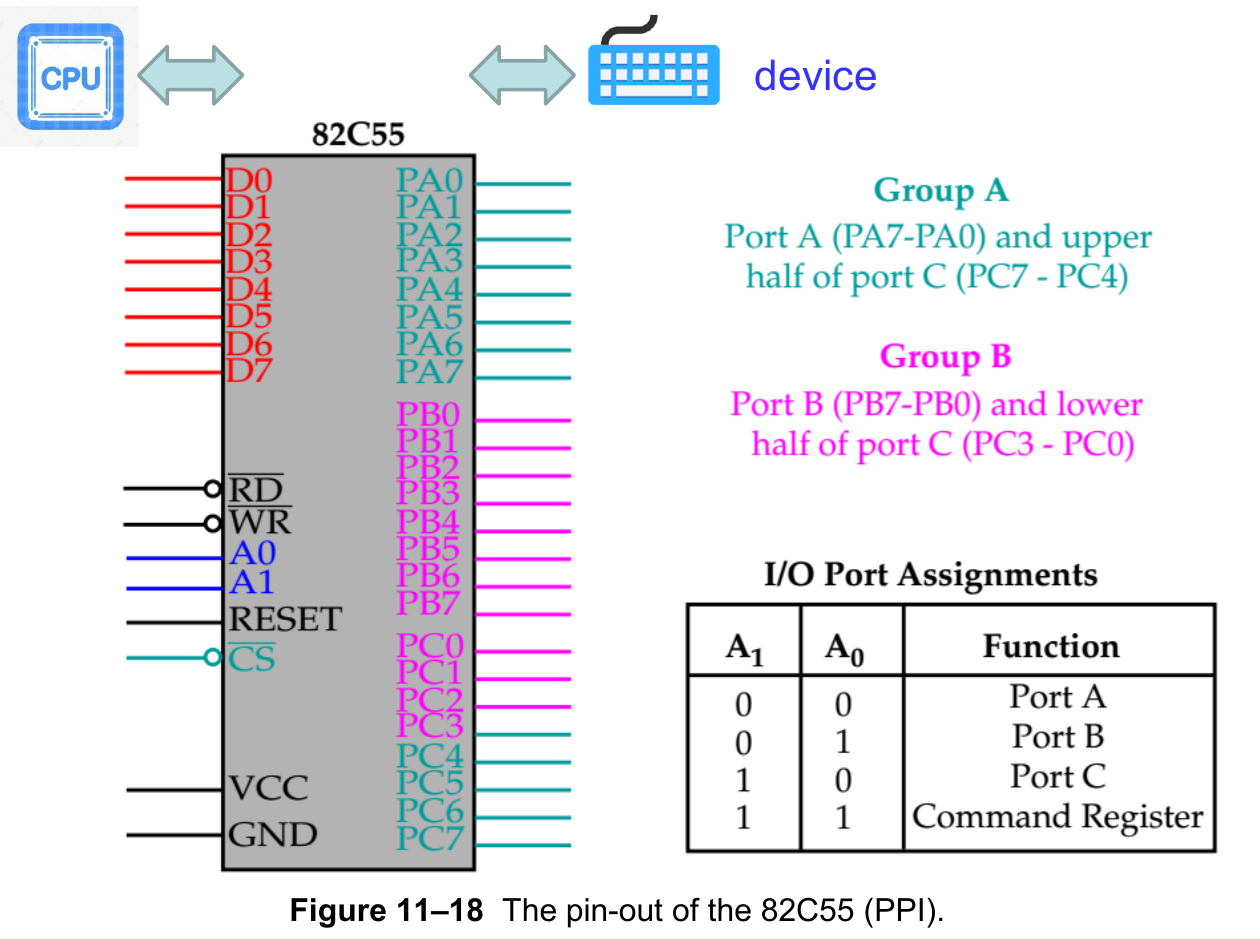

芯片 82C55 提供了可编程接口：

它提供 24 条可编程 I/O 引脚，其中 82 表示是外部可编程器件，C 表示是 CMOS 低功耗版本，55 是流水号，通常越大越新
分成 A、B、C 三个端口，每个端口都是 8-bit，其中 A、B 口用于数据传输，C 口用于控制信号
- 三个端口资源不平等，其中 Port A 和 Port C 都有 Output Latch/Buffer 以及 Input Buffer，而 Port B 只有 Output/Input Shared Latch/Buffer，因此只有 Group A 可以同时输入输出（运行在 Mode 2 下）
- 实际处理中将三个端口分为两个 Group 设置：
- Group A：Port A(PA7-PA0) & Half Port C(PC7-PC4)
- Group B：Port B(PB7-PB0) & Half Port C(PC3-PC0)

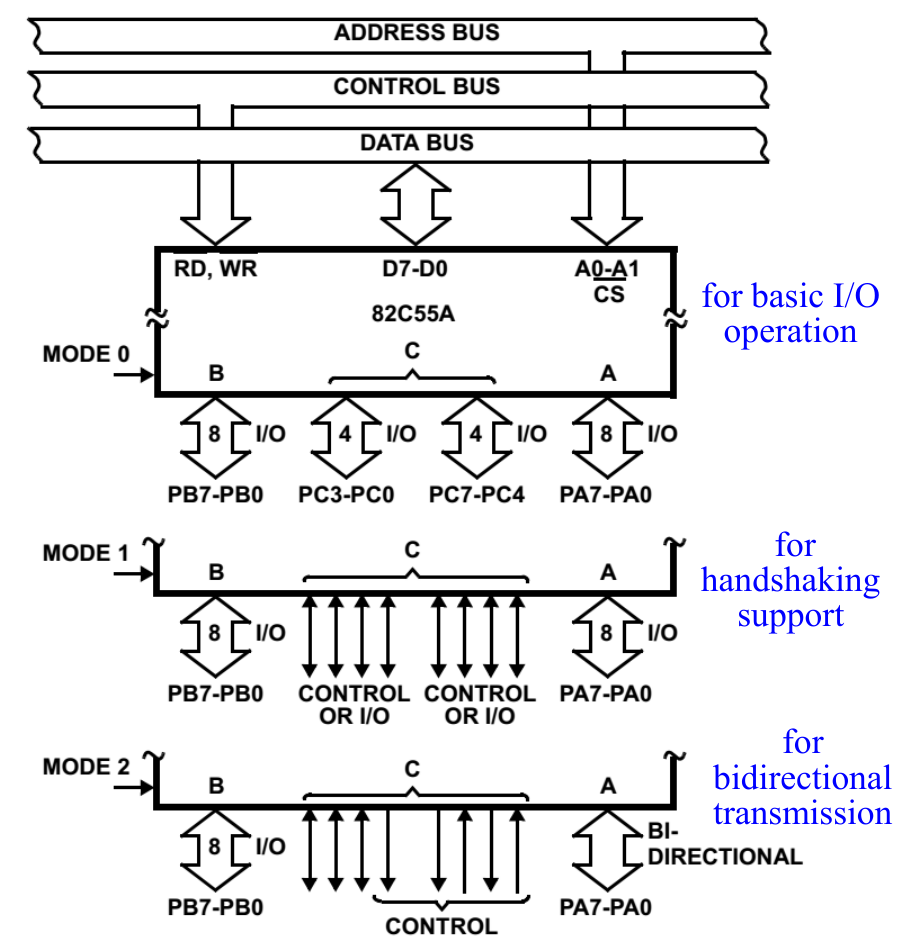

可以设置为 不同模式（Mode 0/1/2）
- Mode 0：Basic I/O Operation（for group A & B）允许设置端口是输入还是输出，但是同时只能做一件事
- Mode 1：Strobe I/O Operation（for group A & B）新增双向选通信号，考虑外部设备状态
- Mode 2：Bidirectional Bus Operation（for group A only）允许同时输入输出
  - 即只有 Group A 允许工作在模式 2 下，Port C 宽度不够让 Group B 也工作在双工下
在 PC 里常用来连接 键盘、并口、扬声器、定时器 等设备
- 通过 I/O 端口（如 60H、378H）进行读写
需要通过 A0/A1 指定访问端口 A/B/C 或控制寄存器

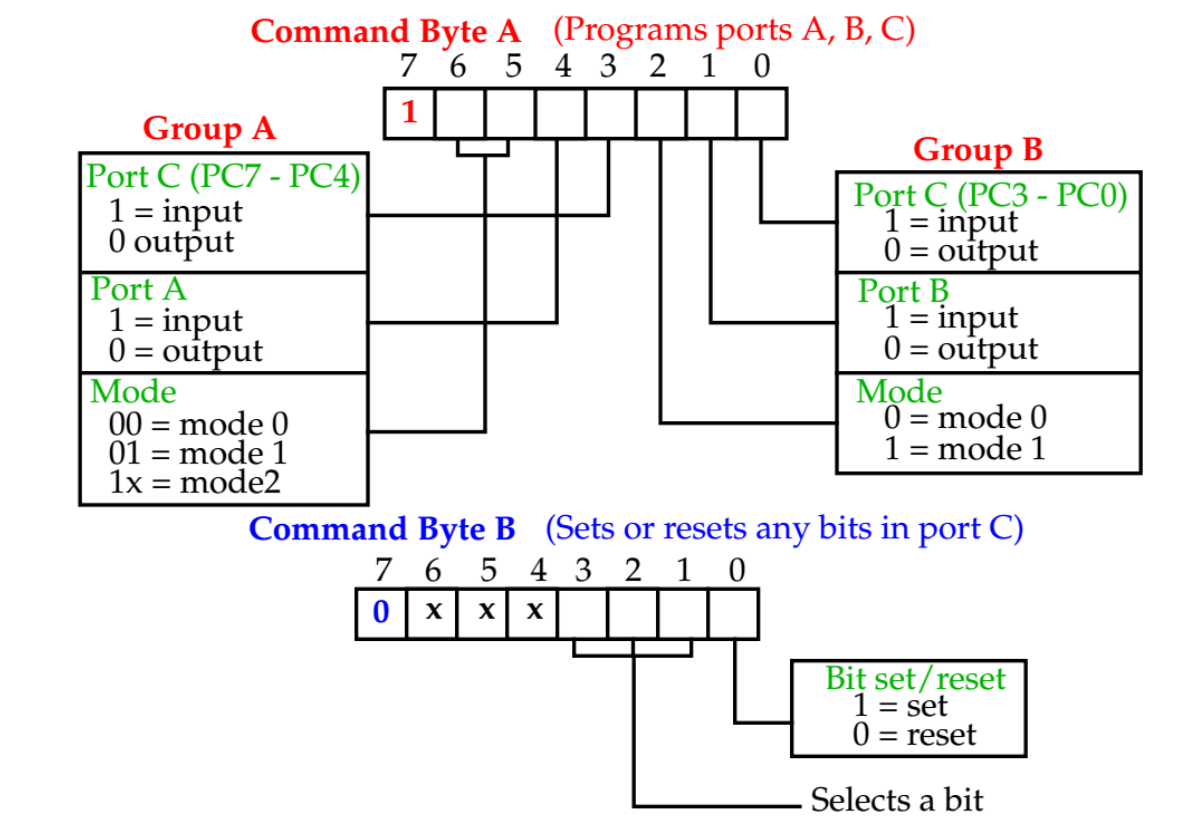

- 控制寄存器大小为 8-bit，第七位决定了该控制字为 Command Byte A 还是 B，分别用于不同的功能
- Command Byte A: 设置端口 A、B、C 的控制信号
- Command Byte B: 设置端口 C 的具体比特位
只有片选信号 CS=0 才能访问芯片

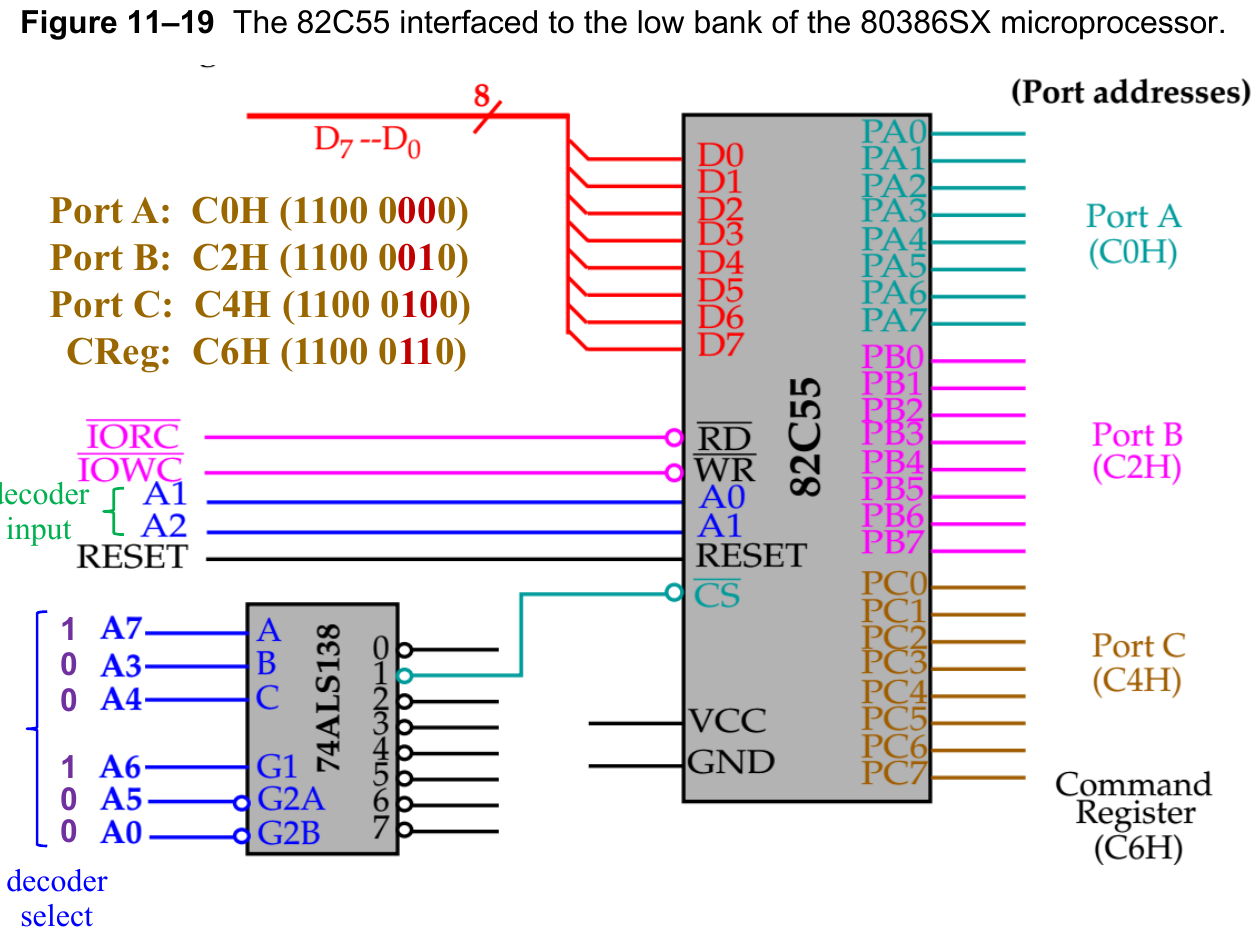

将 82C55 接入 80386SX 微处理器的 Low Bank 的一个例子

因为只接了 Low Bank，所以每个 Port 相隔 2-Byte，使用 \(A_2 A_1\) 接入到 82C55 的选择信号 \(A_1 A_0\)
接入的 \(\overline{CS}\) 信号为 0，才启用 82C55
考试可能会给出一批地址，问你哪些位接入 \(\overline{CS}\)，哪些位接入 \(A_1 A_0\)

\(A_1 A_0=11\) 地址的 Command Register 既是控制寄存器又是状态寄存器，Bit Position 7 决定了该字节当前工作在 A 模式还是 B 模式：

\(D_7 = 1\)：模式定义模式（Mode Definition），用于配置 A、B、C 端口的工作模式和输入/输出方向。
- 3-6 位为 Group A 服务；0-2 位为 Group B 服务
\(D_7 = 0\)：位置位/复位模式（Bit Set/Reset），专门用于对 Port C 的某一位进行置 1 或清 0 操作。
- Command Byte B 中 4-6 位为自由项，可以随意设置
- 在 Mode 1/2 中，Port C 被用来做握手信号，因此只能按位写；在 Mode 0 中允许对 Port C 整字节写

三种模式的交互模式

Mode=0

对于只需要数据输出或者只需要数据输入的设备（如投影仪），我们只需要运行在 Mode 0 即可。

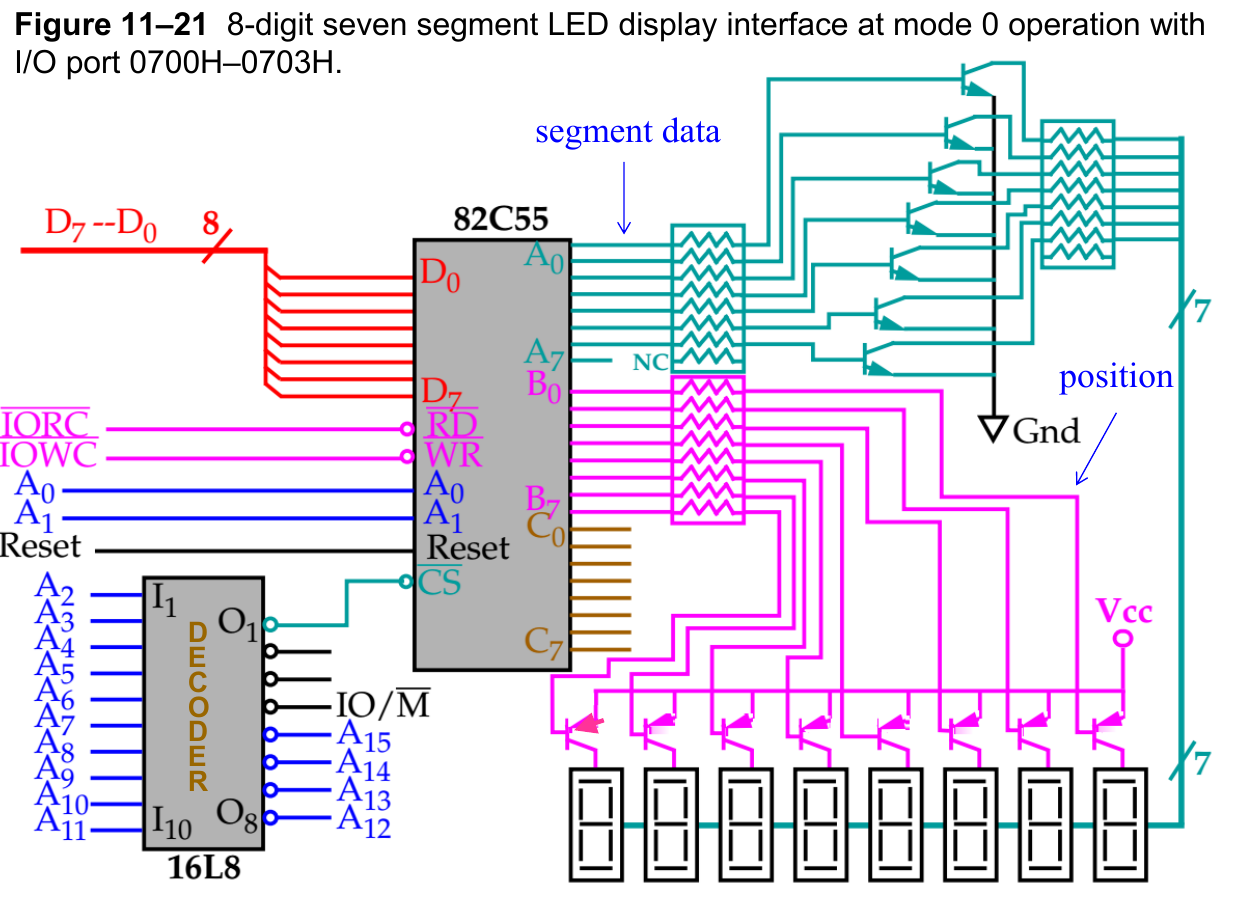

我们以点亮 8-digit 七段数码管为例，使用 Port B 作为 8 个数字的使能与刷新信号，使用 Port A 作为每个七段数码管的数据，接线如下：

观察我们可以得知，Port A 和 Port B 此时都运行在 Mode 0，输出模式下，因此我们对 Command Register 进行设置：

; programming the 82C55 PIA
MOV AL, 10000000B    ; command (A) 此时 Port C 相关可以随意设置
MOV DX, 703H         ; address port 703H
OUT DX, AL           ; send command to port 703H

接下来，我们循环扫描 8 个数字，以达成所有数字同时亮着的视觉效果：

DISP PROC NEAR USES AX BX DX SI

    PUSHF                   ; 在循环移位中会影响 Flag，因此要保存恢复
    MOV   BX, 8             ; 计数器 Counter
    MOV   AH, 7FH           ; 选择模式，7F 表示第七个 LED 被选中
    MOV   SI, OFFSET MEM - 1; Display Data 的地址（偏移）
    MOV   DX, 701H          ; Port B 的地址

; DISPLAY ALL 8 DIGITS

    .REPEAT
        MOV   AL, AH        ;
        OUT   DX, AL        ; 发送选择模式给 Port B
        DEC   DX            ; Port A 的地址
        MOV   AL, [BX+SI]   ;
        OUT   DX, AL        ; 发送数据给 Port A
        CALL  DELAY         ; 延迟等待 1ms
        ROR   AH, 1         ; 调整选择模式
        INC   DX            ; Port B 的地址
        DEC   BX            ; 计数器-1
    .UNTIL BX == 0

    POPF                    ; 恢复 Flag
    RET

DISP ENDP

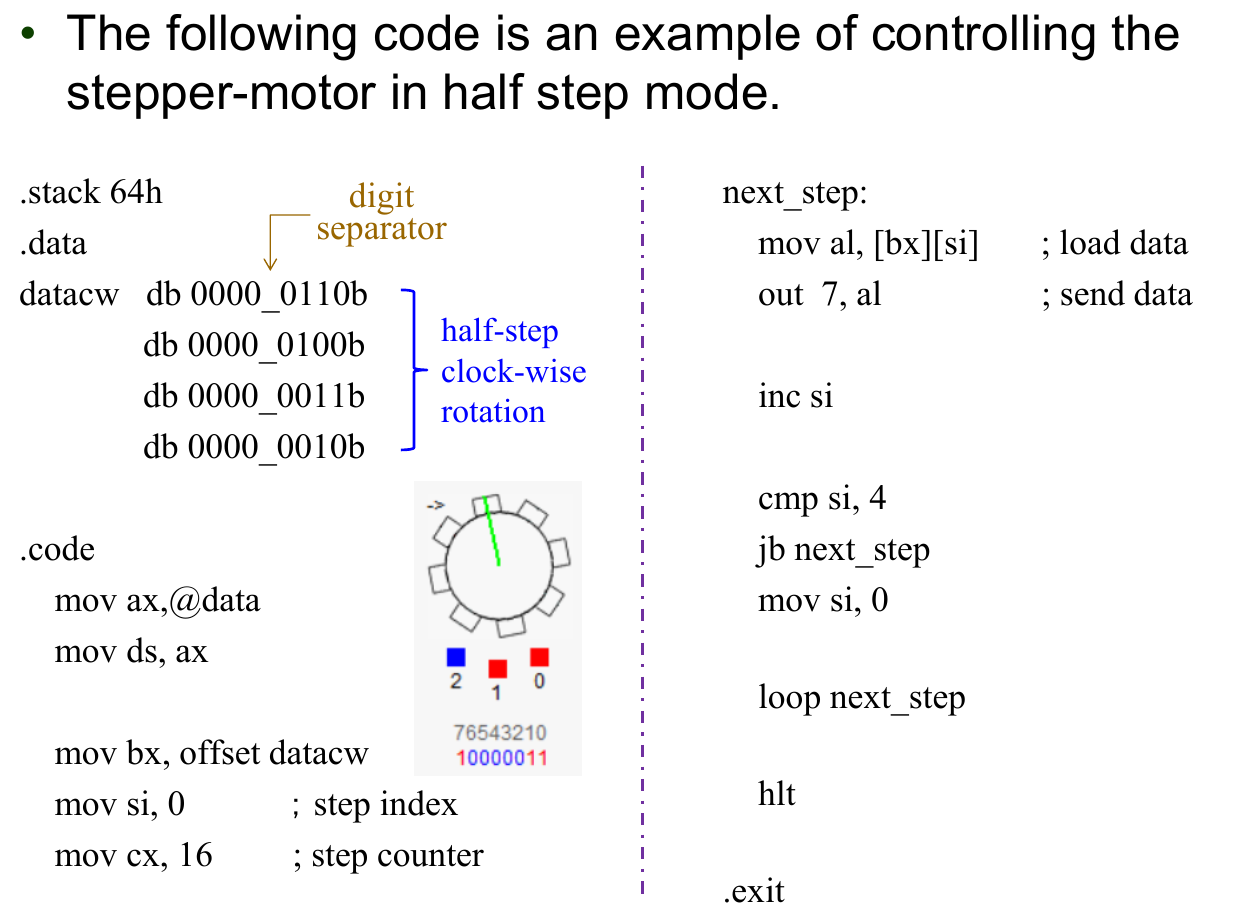

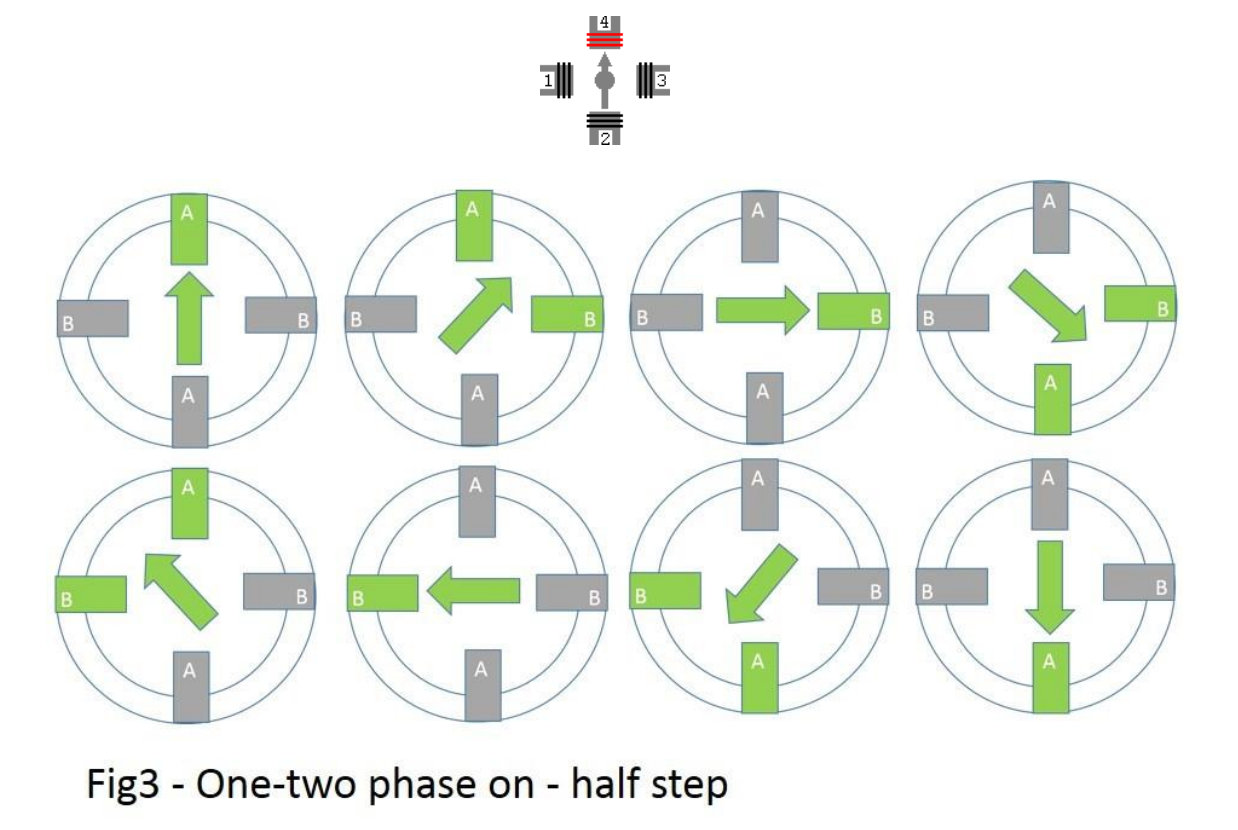

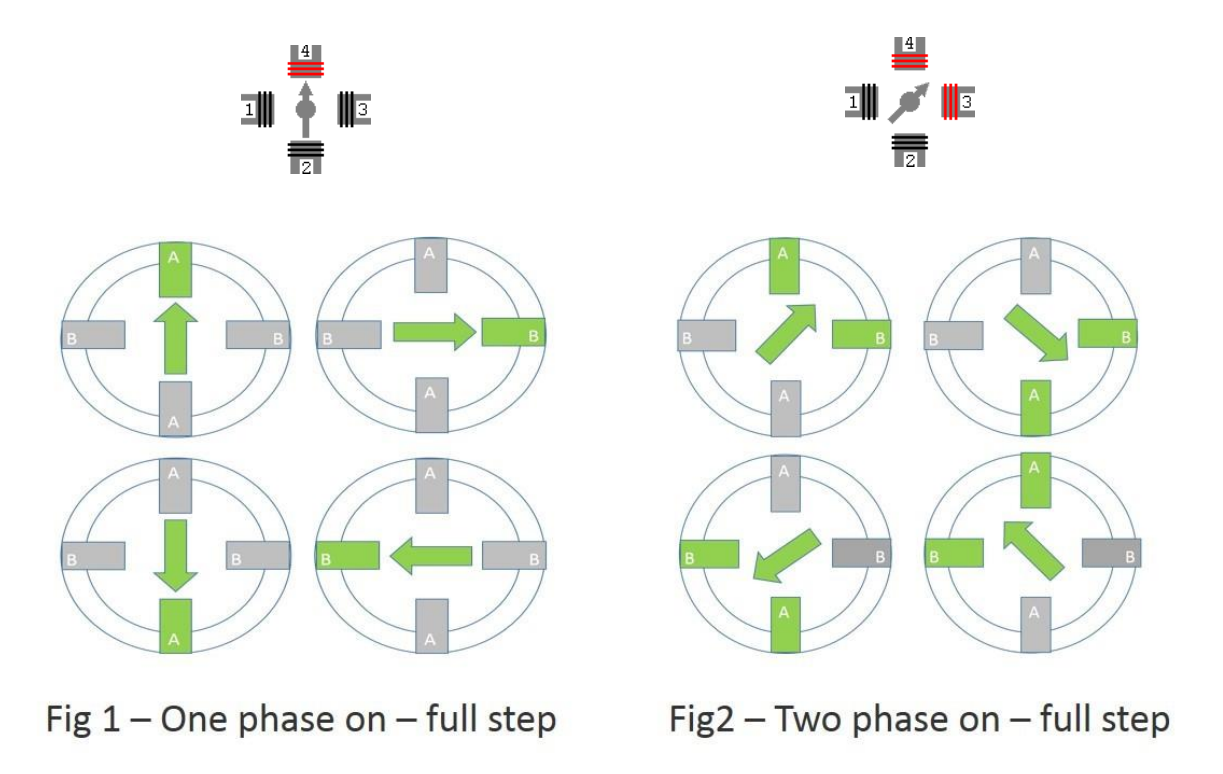

第二个例子使用 82C55 作为步进电机的驱动。步进电机通过线圈通电来吸引 Motor 旋转，按照激励模式，有 full-step, half-step, micro-step 或者 one-phase, two-phase 两种分类方式。

Full Step 粗粒度旋转Half Step 细粒度旋转

例如，我们通过 Port 7 来控制步进电机的线圈使能，使用三个线圈来控制 Motor 移动，因此只有低三位是在使用的：

Mode=1

模式 1 开始，外部设备也具有一定状态，需要同步，我们使用 Port C 作为握手信号。

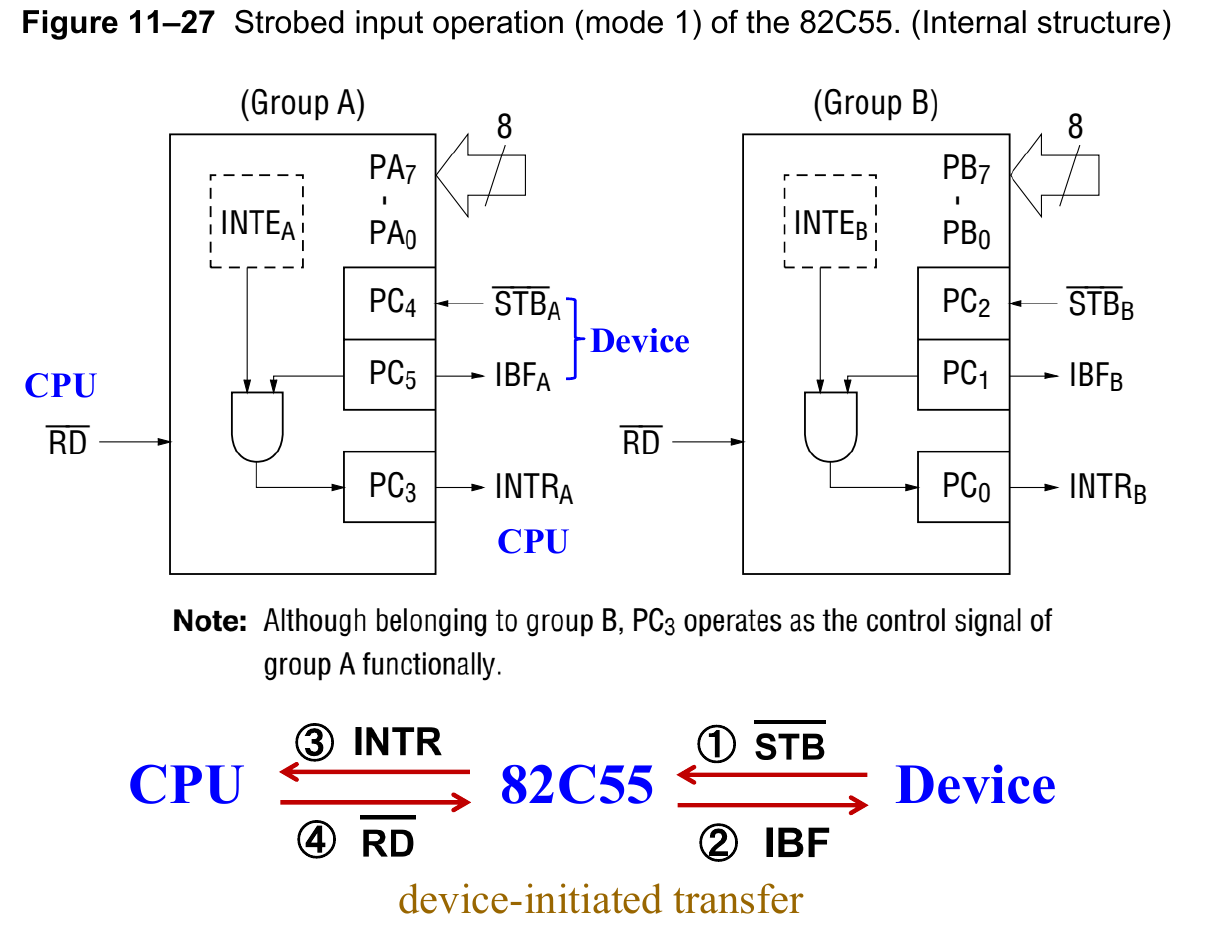

Input OperationOutput Operation

对于 Group A，外部设备主动发送 \(\overline{STB}\) 信号到 PC4 上，这样 82C55 就知道外部设备是否要发送信息；82C55 通过 PC5 发送信号 \(IBF\) 来指示外部设备发送的数据是否已经锁存结束，如果锁存结束，则外部设备可以接着去干自己的事情。
数据在 82C55 锁存后，通过 PC3 向 CPU 发送中断请求信号 \(INTR\)，CPU 收到后发送读信号 \(\overline{RD}\)，将数据读入。
- 82C55 判断条件 \(\overline{STB}=1, IBF=1\) 来设置 \(INTR\)，即外部数据已经被锁存住，且被撤掉的情况下，向 CPU 发送请求
- 上图的中断使能 \(INTE\) 其实就是 PC4/2

82C55 相当于中转站，CPU 不再直接向外部设备请求数据，而是从 82C55 锁存的数据读取

相比于 Mode 0，多了个数据锁存的步骤

注意到 Group A 中用到了 PC3，这是因为 Mode2 下 PC6-PC7 被用于数据输出的控制，上 C 口不够用

对于 Group A，CPU 主动向 82C55 发送 \(\overline{WR}\) 信号，让 82C55 锁存 CPU 数据总线上的数据；82C55 向外部设备发送 \(\overline{OBF}\) 来指示 CPU 有数据要写入
外部设备读入数据后响应 \(\overline{ACK}\)，82C55 此时向 CPU 发送中断信号 \(INTR\)，告知 CPU 可以继续写入其它数据

Group B 不会工作在 Mode2，因此它完全可以复用 PC0-PC2 三条信号线

当然，在输入过程中，我们也可以不等 82C55 给 CPU 发送中断请求，而直接让 CPU 轮询 Port C 的状态。对于 Input，如果查询到 \(IBF\) 已经为 1 就可以开始读；对于 Output，如果查询到 \(\overline{OBF}\) 为 1 就可以开始写入新的数据（外部设备已经取走锁存的数据）。

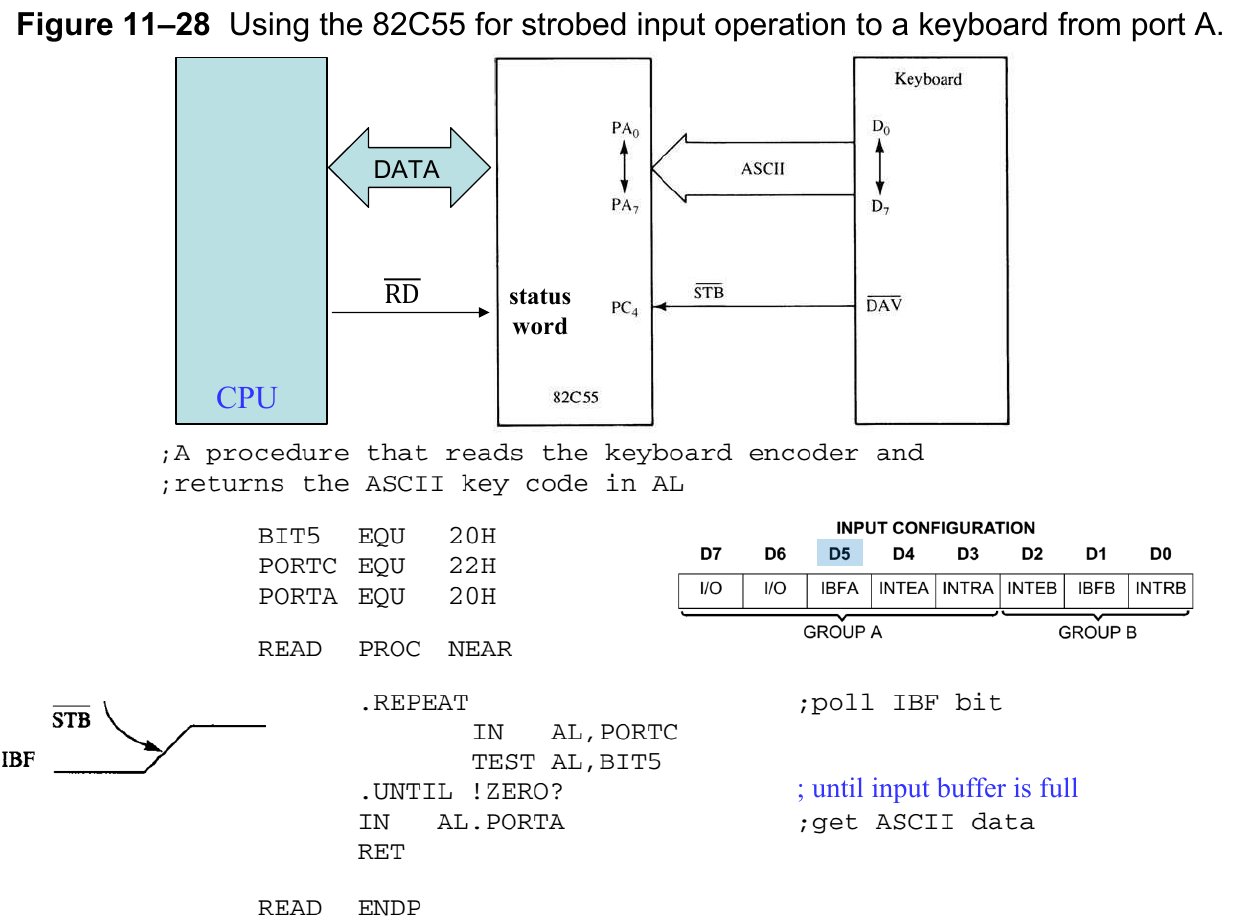

下图展示了对于输入设备 Keyboard 的轮询过程，其反复检测直到 Port C 的第五位为 1，才开始读入锁存的 ASCII 数据：

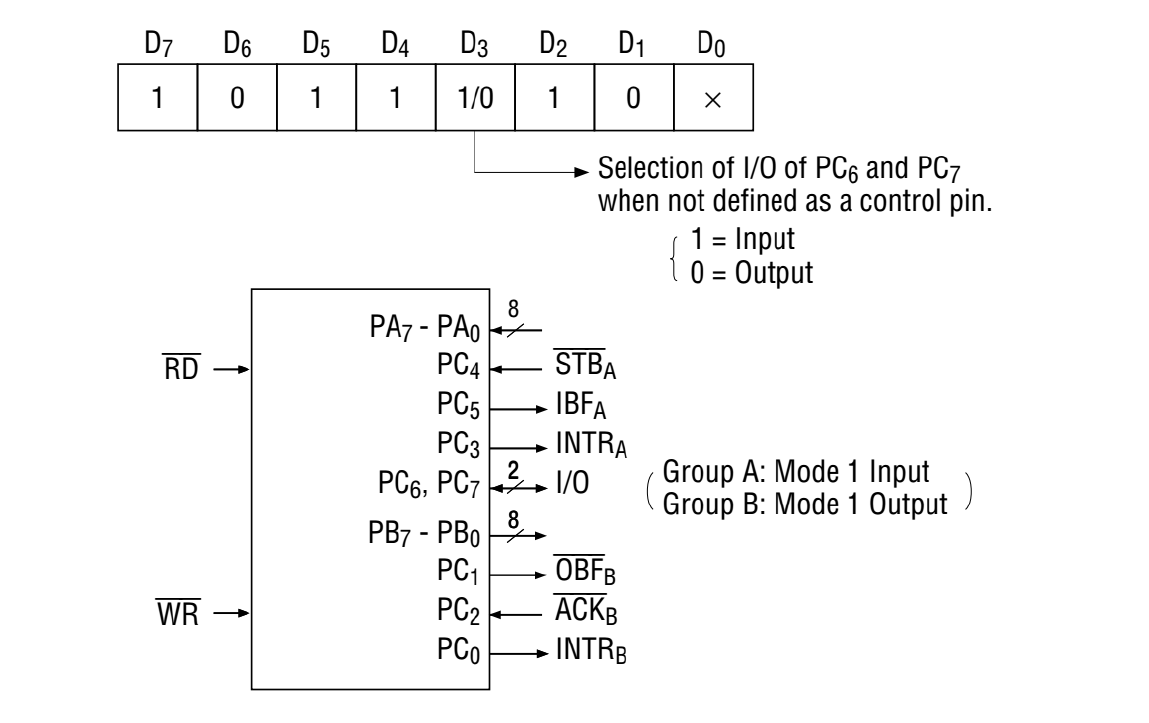

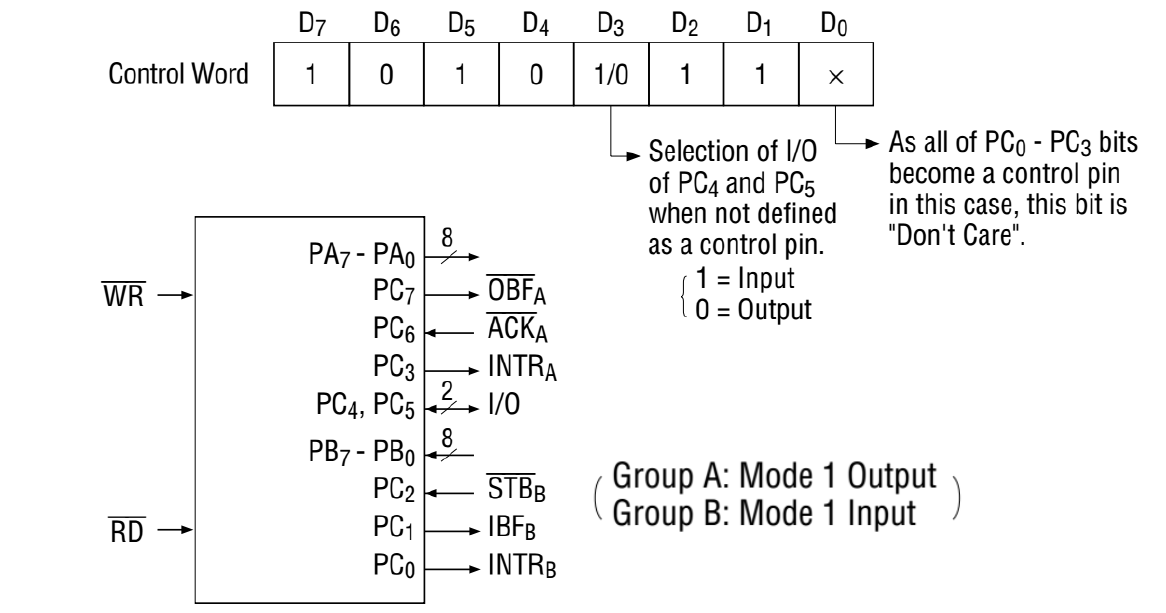

实际上，Mode 1 允许 Group A 和 Group B 分别工作在输入输出两种不同模式下，此时 Command Byte A 中关于 Port C 的控制只影响 Group A 中没有使用的两个位：

Group A Output / Group B InputGroup A Input / Group B Output

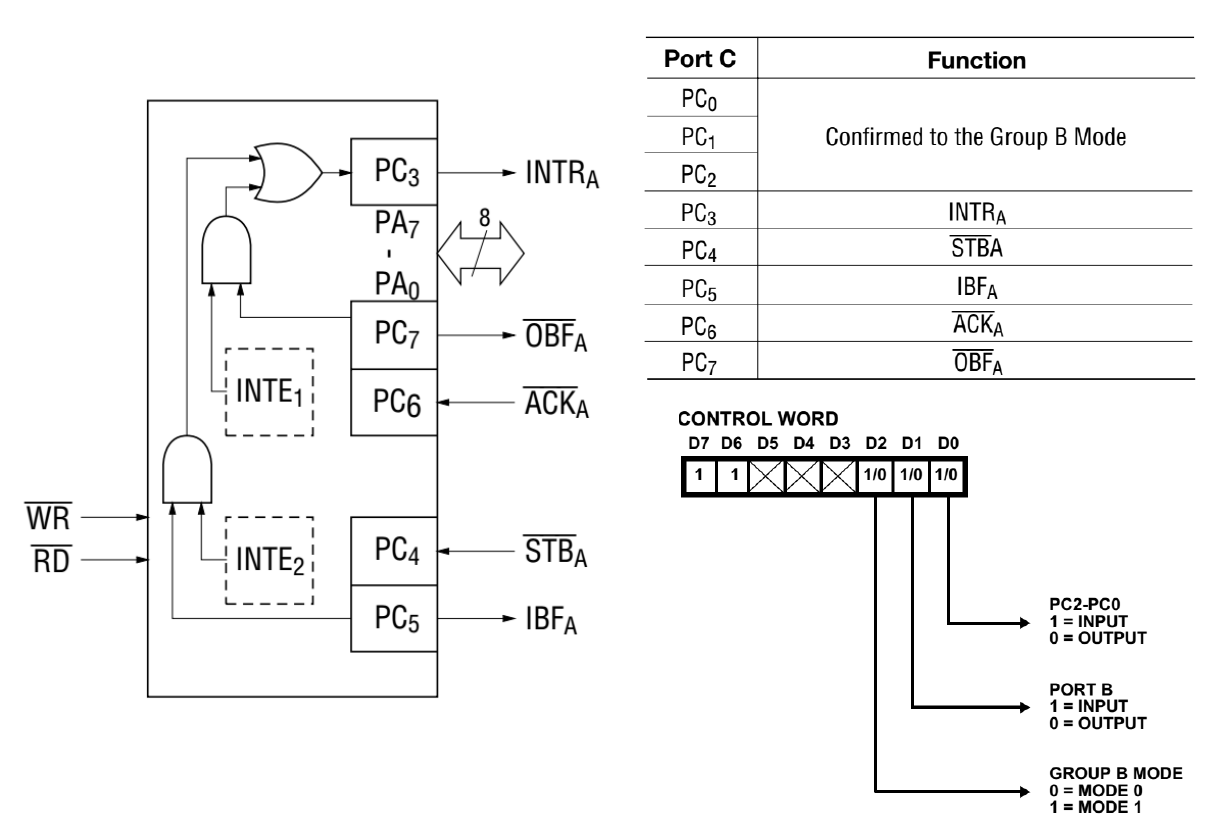

Mode=2

Mode 2 支持 Group A 工作在双工方式下，Port A 的 8 位引脚既可以发送数据，也可以接收数据，且不需要在程序运行中频繁更改模式控制字。

其中 PC4-5 用于输入控制，PC6-7 用于输出控制，PC3 仍然用于中断信号，PC0-2 保留给 Group 用于 Mode 0/1。

有时存在 Input 和 Output 冲突的情况下，实际的时序控制权在外部设备手中：

外设控制 \(\overline{ACK}\) 来决定什么时候让 82C55 把输出数据“倒”出来。
- 当 \(\overline{ACK}\) 有效时，外设正在读取数据，此时外设不应发送 \(\overline{STB}\)。
外设控制 \(\overline{STB}\) 来决定什么时候把自己的输入数据“塞”进去。
- 当 \(\overline{STB}\) 有效时，外设正在发送数据，此时外设绝不能拉低 \(\overline{ACK}\)。

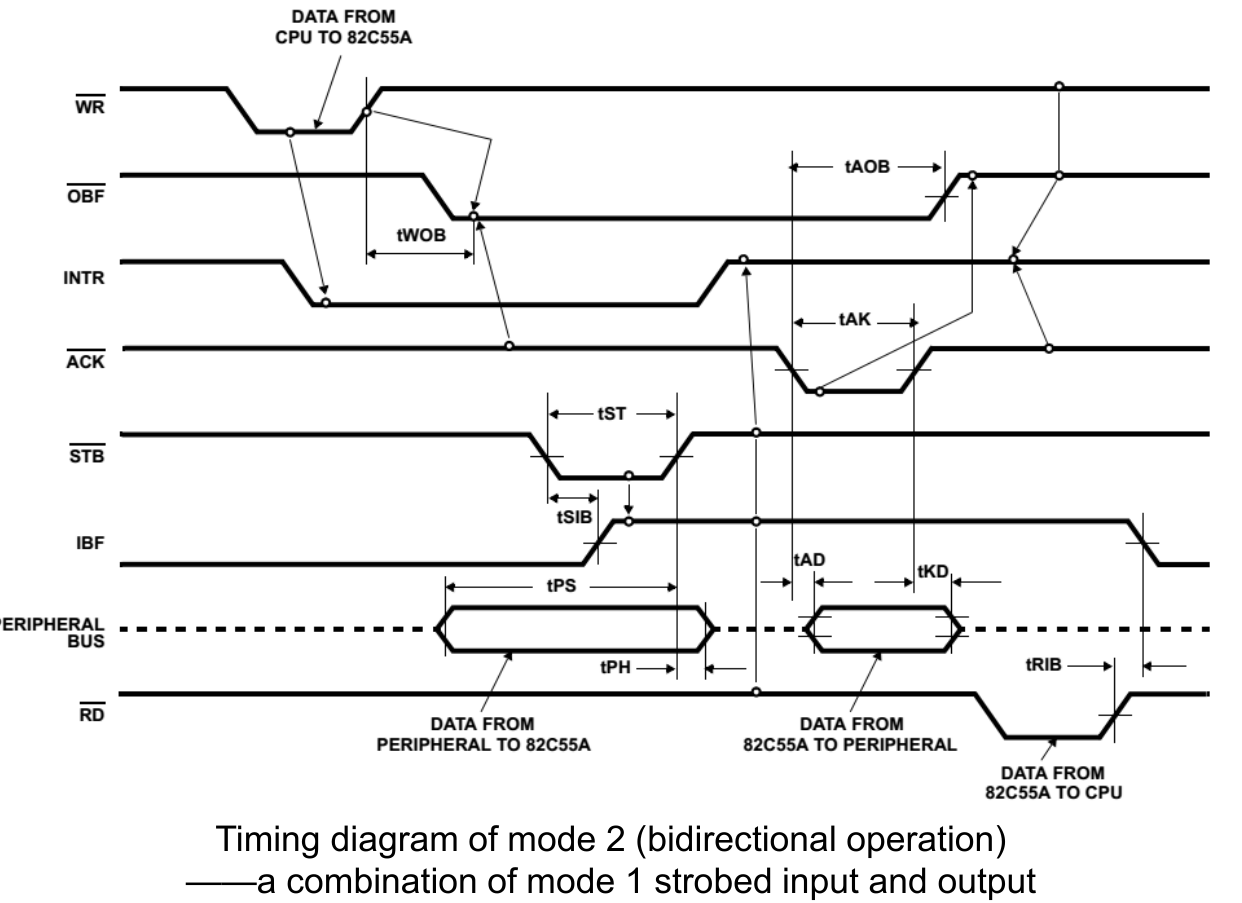

此时一个可能的时序图如下：

输入输出共用了 PC3 作为中断线，CPU 该如何判断该中断来自什么事件？

通过读取 Port C 来获知当前到底发生了什么。

8254¶

Quote

芯片 8254 是标准的定时器（Timers），只有一个波形信号输出。

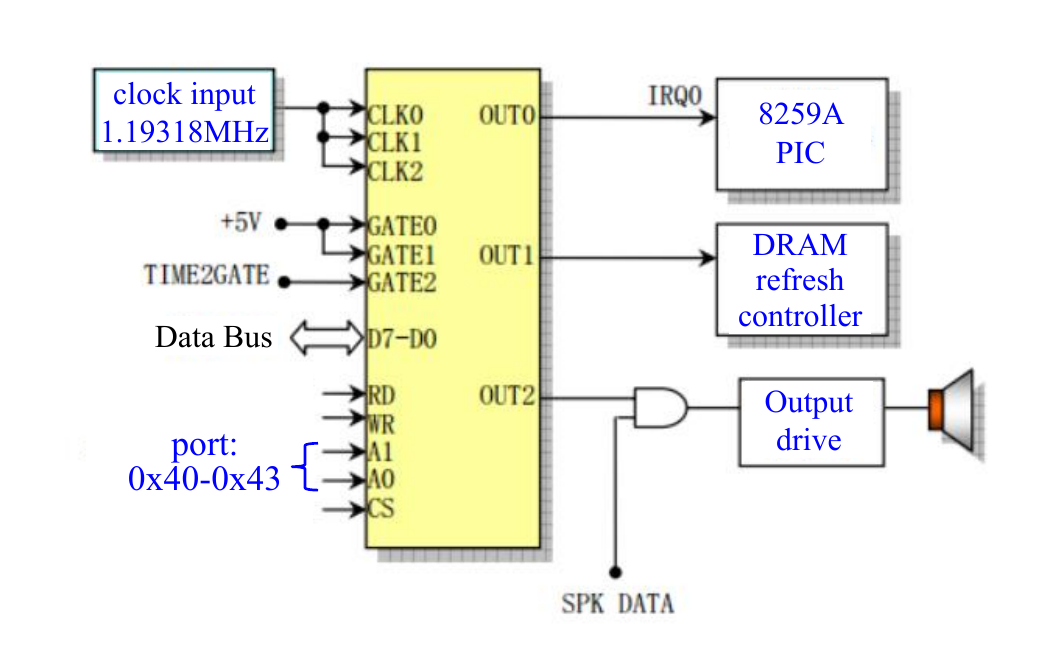

8254 内部集成了 3 个独立的 16-bit Counter，每个 Counter 都支持纯二进制计数或 BCD 计数。早期 PC 机中 8254 有如下固定功能：

端口地址	目标组件	功能描述
40H	Counter 0	系统时钟滴答：产生约 18.2 Hz 的信号，每秒触发约 18.2 次中断（IRQ0），用于维护系统时间。
41H	Counter 1	DRAM 刷新请求：设定为 15 \(\mu\)s，周期性通知 DMA 控制器刷新动态内存，防止数据丢失。
42H	Counter 2	扬声器控制：连接到 PC 扬声器，通过改变频率来产生不同音调的蜂鸣声。
43H	控制寄存器	用于设定上述三个计数器的工作模式和读写格式。

每个计数器都有关键的三条引脚：

CLK (输入)：时钟源。每来一个脉冲，计数器减 1。

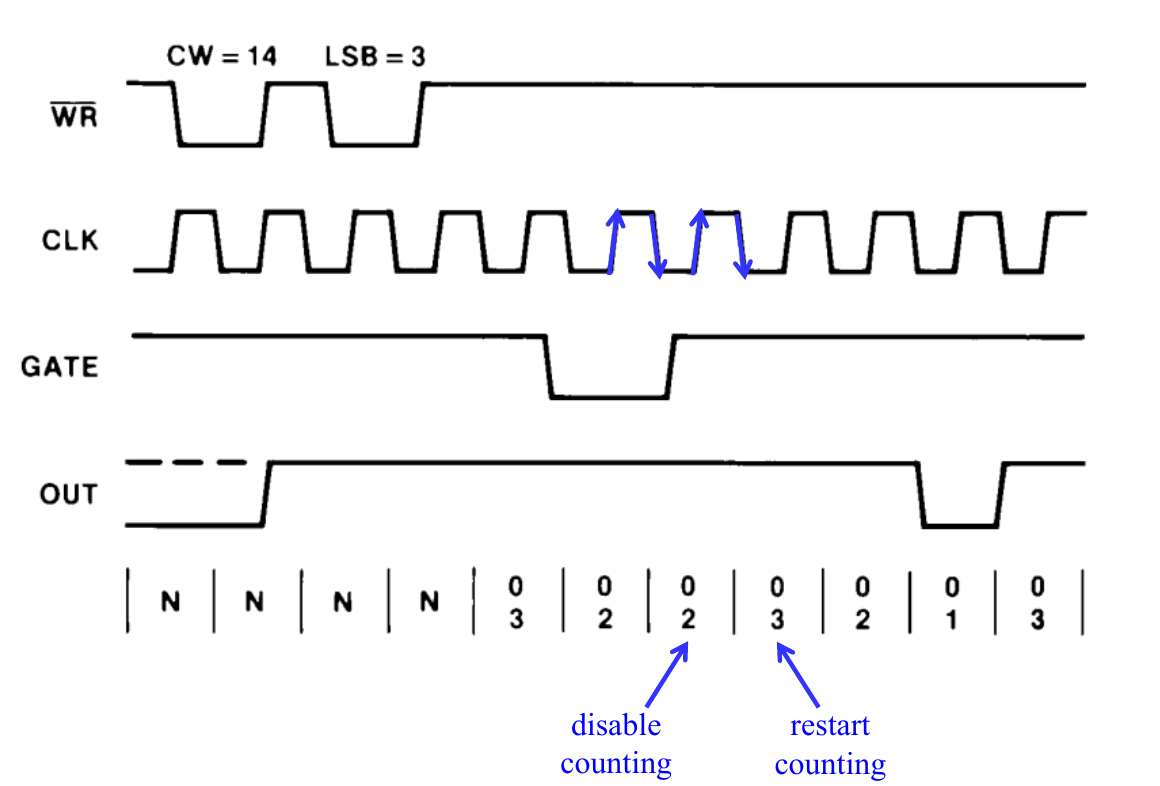

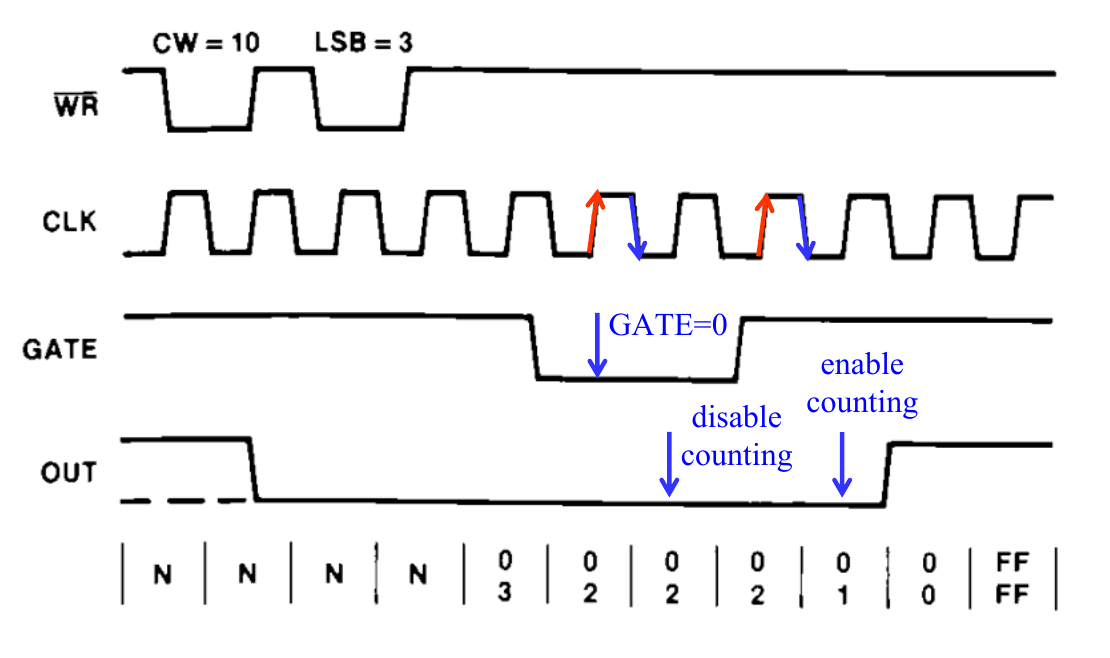

GATE (输入)：门控信号。用于控制计数的开始、暂停或重置（类似于秒表的开始键）。门控信号为 0 代表停止计数；门控信号上升沿代表计数开始
OUT (输出)：结果信号。当计数减到 0（或达到特定条件）时，OUT 引脚会改变电平，触发中断或驱动外设。

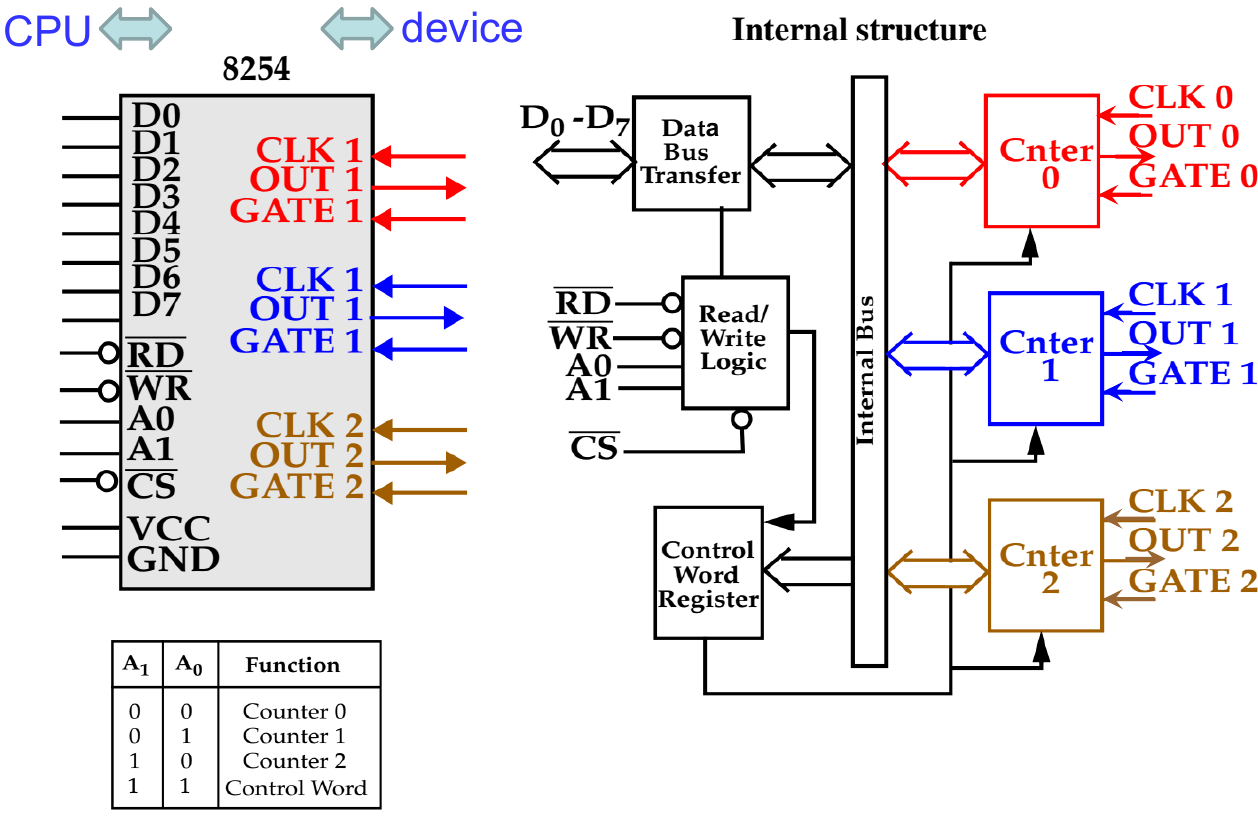

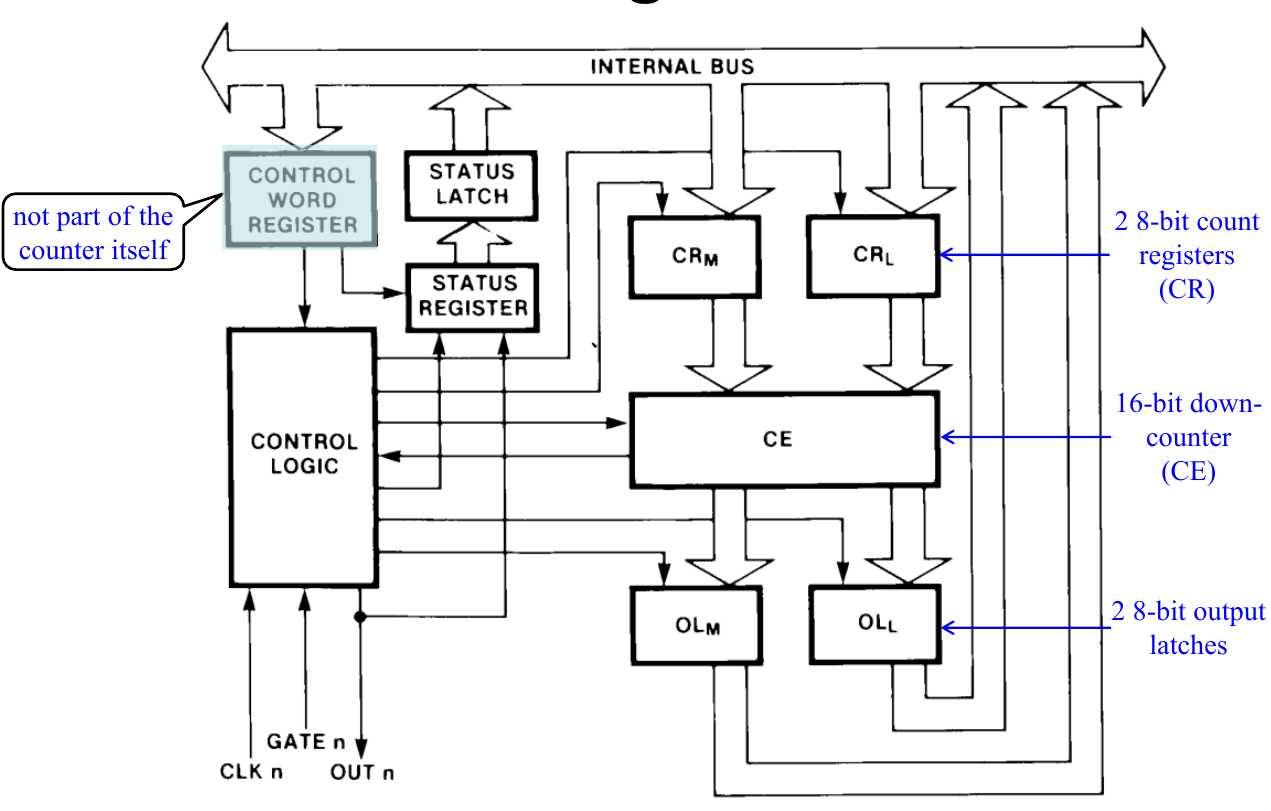

单个计数器的内部结构如下图所示：

上图除了左上角标绿的控制寄存器，其它都是三个计数器独有的资源

每个计数器中都有单独的控制逻辑，有单独的状态寄存器以及状态锁存器
- 这允许我们先批量设控制字，再批量赋初值
8254 只能接收 8-bit 数据，在 Counter 内部计数要使用 16-bit 单元，则需要额外使用两个 8-bit 的 Count-Registers（CR）来进行数据读入以及两个 8-bit 的 Output Latches 来进行数据输出
- 两个 CR 装载到 CE 中只会发生在时钟信号 CLK 的下降沿
- CE 自减这一事件也只会发生在始终信号 CLK 的下降沿

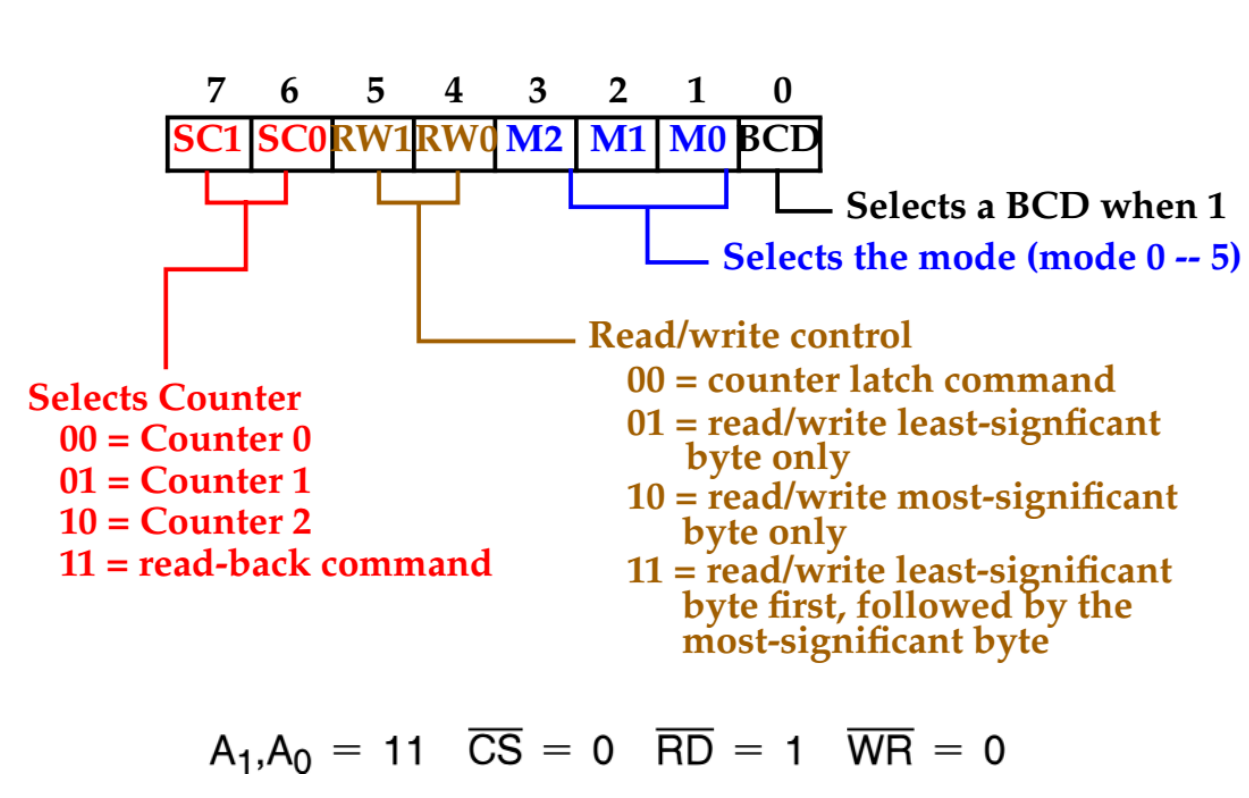

我们通过修改 Control Word Register 来对三个计数器进行编程控制，每设置一个 Counter 都需要重新设置控制字。

Read/Write 位用来解决“如何用 8 位总线读写 16 位数据”的问题，四种组合不同的功能如下：

RW1	RW0	功能说明	动作描述	用处
0	0	Counter Latch (锁存命令)	将当前计数器的值“锁”在输出缓冲器中，方便 CPU 读取，且不停止计数。	计数器运行在高速减法中，直接读取当前计数值，可能出现读完低位准备读高位时，高位已经发生了借位；因此 RW=00 会为当前值保存一个快照到 Latch 中供读取
0	1	Read/Write Least Significant Byte (LSB)	只读/写 16 位计数器的低 8 位 (\(D_7-D_0\))。	适用于只需要很小计数值的应用场景；只操作单字节可以减少一条 `OUT` 指令
1	0	Read/Write Most Significant Byte (MSB)	只读/写 16 位计数器的高 8 位 (\(D_{15}-D_8\))。	适用于精度要求不高的应用场景；只操作单字节可以减少一条 `OUT` 指令
1	1	Read/Write LSB followed by MSB	最常用模式。先读/写低 8 位，紧接着读/写高 8 位。	连续两个 `OUT` 指令，自动拼成 16 位

先写控制字，再为计数器赋初值；写初值时要满足控制字中的约束

锁存命令的具体汇编例子如下：

MOV   AL, 10000000B  ; Counter 2 锁存
OUT   43H, AL        ; 设置控制字
IN    AL, 42H        ; 读取 Counter 2 LSB
MOV   AH, AL         ; 暂存到 AH
IN    AL, 42H        ; 读取 Counter 2 MSB
XCHAG AH, AL         ; 恢复 Byte Order

具体的读取顺序视初始化顺序而定，如果只初始化了 MSB，那么只能读 1B，且返回 MSB

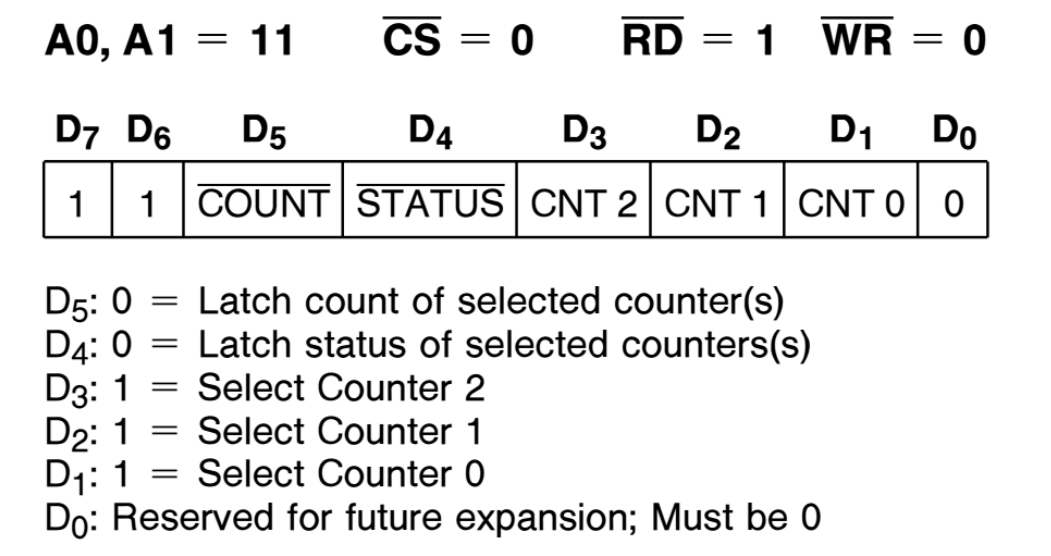

SC=11 表示该控制字是一个回读命令，其用来批量锁存 Counter 以及其状态寄存器的值，格式如下：

如果一个 Counter 的计数器和状态都被锁存，此时读取该端口时先返回 Latched Status，再返回 1-2 Byte 的 Latch Count。

状态寄存器的各个位如下：

# Status Register

    D7         D6       D5    D4    D3   D2   D1   D0
+--------+------------+-----+-----+----+----+----+-----+
| Output | Null Count | RW1 | RW0 | M2 | M1 | M0 | BCD |
+--------+------------+-----+-----+----+----+----+-----+

\(D_7\) 为接口 OUT 的值
\(D_6\) 如果为 1，则该计数器未初始化完全（例如未赋初值）；如果为 0，则说明允许被读取
\(D_5 - D_0\) 为计数器的编程模式

计数器采用减法计数，因此如果 Initial Count 赋值为 0，它实际代表的是该计数方式下最大的循环值：

Binary: \(2^{16}=65536\)
BCD: \(10^4 = 10000\)
- 4-bit 对应一个 BCD 码，所以对应十进制总共 \(16/4\) 位

对于最小初始计数值，Mode 2 和 3 下为 2，其余 Mode 中为 1

写入 Initial Count 的原子性

随时重写 (Dynamic Reloading)： 你可以随时向计数器写入新的初始值，这不会改变已经设定好的工作模式（Mode），但会改变计数器的当前进度。
防止中断干扰 (Byte Integrity)： 由于 8254 是 16 位计数器，但数据总线通常是 8 位，所以写入一个 16 位计数值需要分两次（先低字节后高字节）。
- 警告： 绝对不能在写完第一个字节后、还没写第二个字节时，让程序跳转到另一个也会操作同一个计数器的子程序。否则会导致计数值被“张冠李戴”，造成严重的逻辑错误。

模式	计数特点	OUT 初始状态	到达 0 后的行为	典型应用场景
Mode 0 计数结束中断	软件触发（一次性）	低	变为高并保持，随后回绕	事件计数、定时中断
Mode 1 硬件单脉冲	硬件触发（retriggerable）	高	计数开始时变为低，计满后再变高	产生定时脉冲、宽度调制
Mode 2 分频器/比率计	自动重装（periodic）	高	产生一个窄负脉冲后循环	系统实时时钟、分频
Mode 3 方波发生器	自动重装（periodic）	高/低切换	翻转电平，产生 50% 方波	音乐音调、串行波特率
Mode 4 软件触发选通	软件触发（一次性）	高	产生一个窄负脉冲后回绕	软件控制的精确定时
Mode 5 硬件触发选通	硬件触发（retriggerable）	高	产生一个窄负脉冲后回绕	硬件同步脉冲输出

所谓自动重装，就是计数器到 0 后立即把 Initial Count 重新装载开始下一轮循环

对于其它 Mode（0, 1, 4, 5），计数器归零后只会回绕（Wrap Around），即变为 FFFFH 或者 9999，然后继续无目的地运行下去，输出信号 OUT 不会再变化

我们之前虽然说过，门控信号为 0 代表停止计数，门控信号上升沿代表计数开始。但不同模式下对门控信号的响应方式也有所区别：

电平敏感 (Level Sensitive) —— 针对 Mode 0, 2, 3, 4
- 逻辑：GATE 像开关。GATE=1 时准许计数；GATE=0 时暂停计数。
- 采样：在 CLK 的上升沿检查 GATE 的电平。
上升沿敏感 (Rising-edge Sensitive) —— 针对 Mode 1, 2, 3, 5
- 逻辑：GATE 的一个从 0 到 1 的跳变（上升沿）会重新启动 (Restart) 计数。
- 机制：门控信号上升沿会触发内部的一个触发器（Flip-flop），在下一个 CLK 上升沿被采样后复位。
- 注意：Mode 2 和 3 既支持电平使能，也支持上升沿重开。

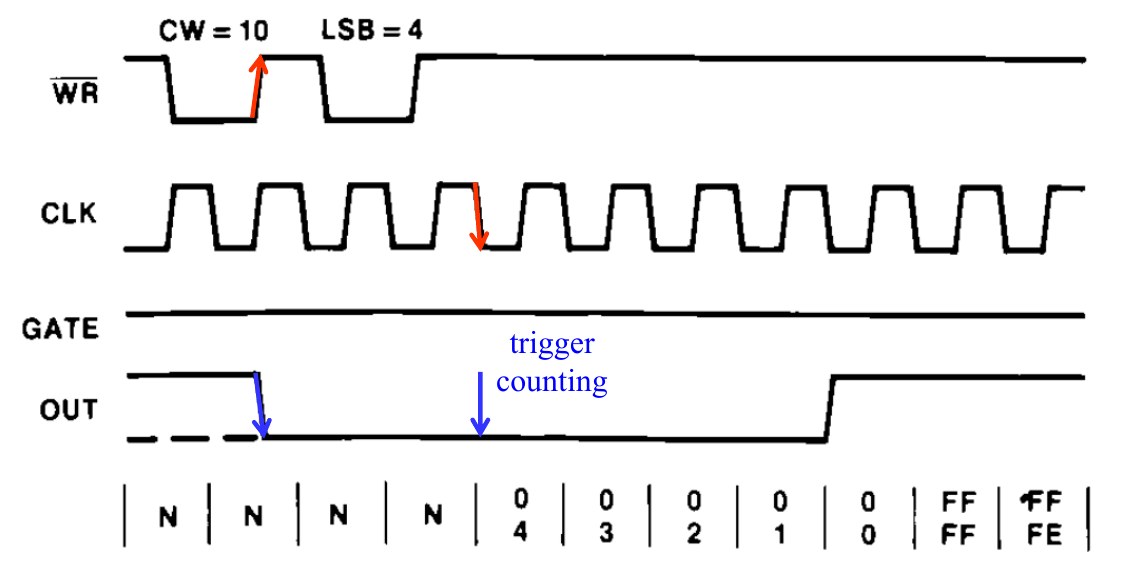

Mode=0 interrupt at the end of count

控制字在 \(\overline{WR}\) 上升沿写入，此时 OUT 被初始化为 0
Initial Count 在 \(\overline{WR}\) 后的第一个时钟下降沿被装载，并在之后每个时钟下降沿减一
- 当计数器为 0 时，输出 OUT 立即置 1，并且产生中断
当 GATE 信号为 0 时，停止计数
- 某个时刻时钟和门控信号同时下降时，仍然要对计数器减一（下图 2）
- 因为对于电平敏感的模式，我们在时钟上升沿采样门控信号，来确定下一个时钟下降沿是否暂停计数

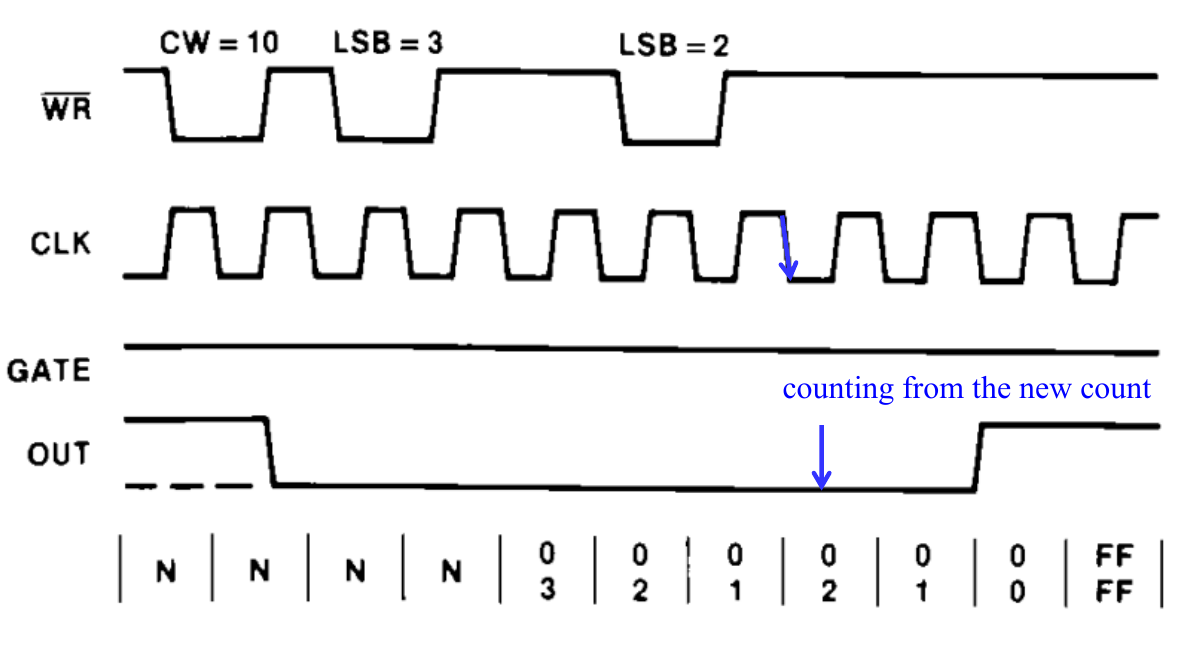

Mode 0 为软件触发，因此软件写入新值时会重新计数（下图 3）

时序图 1时序图 2时序图 3

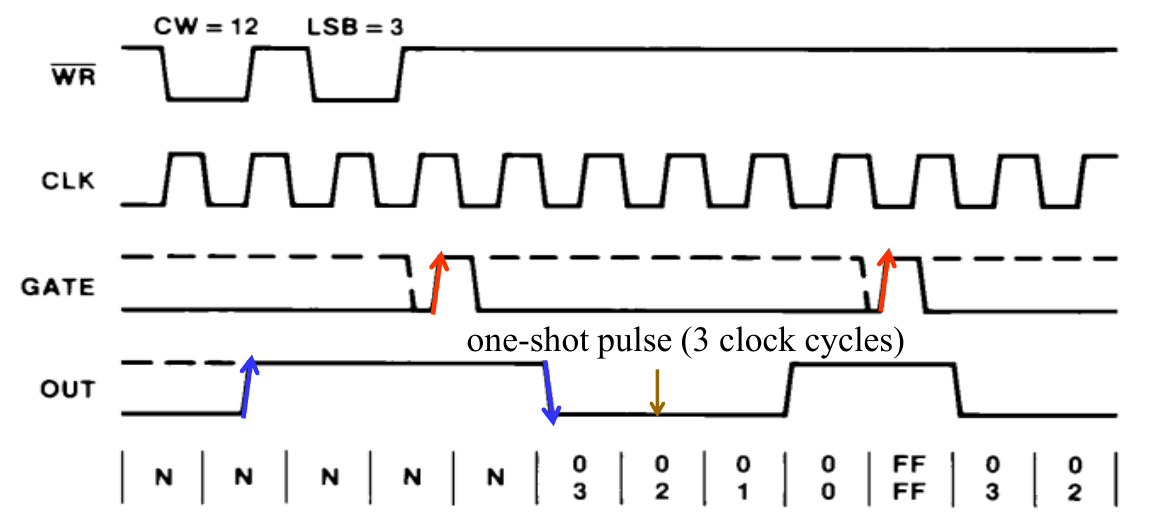

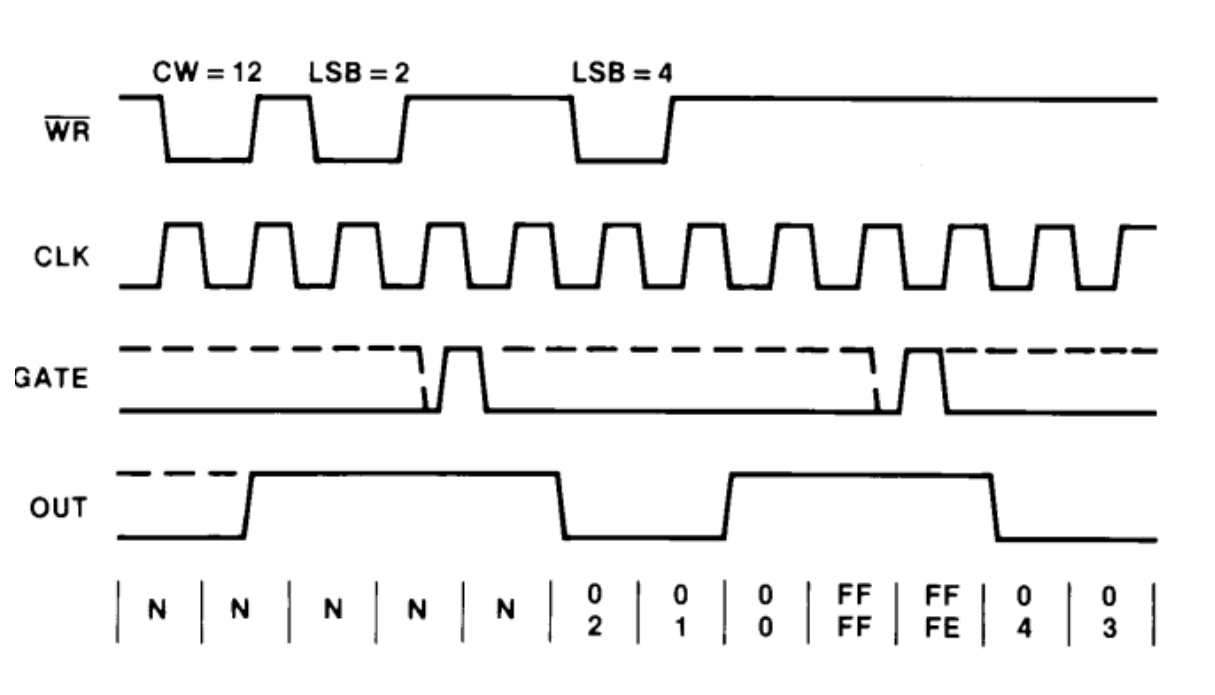

Mode=1 hardware retriggerable one-shot

控制字写完后 OUT 就被初始化为 1，在计数开始（Initial Count 被装载）时下降为 0；当计数器为 0 时，OUT 立即置 1
当门控信号 GATE 出现上升沿时，下一个时钟下降沿会加载初值重新开始计数
因为是上升沿敏感的模式，因此计数过程中就算 GATE 变为 0，也仍然继续计数

时序图 1时序图 2时序图 3

Mode=2 rate generator

计数到 1 时即产生一个负脉冲，然后下一个时钟下降沿恢复初值
- 因此我们说 Mode 2 和 3 最小初值为 2，因为如果设 1 的话输出 OUT 永远为 0
- 我们称高电平比例为 Duty Cycle，对于 Mode 2 值为 \(\frac{N-1}{N}\)，如果 \(N=1\)，则占空比为 \(0\)
Mode 2 同时对电平和上升沿敏感

时序图 1时序图 2

Mode=3 square wave generator

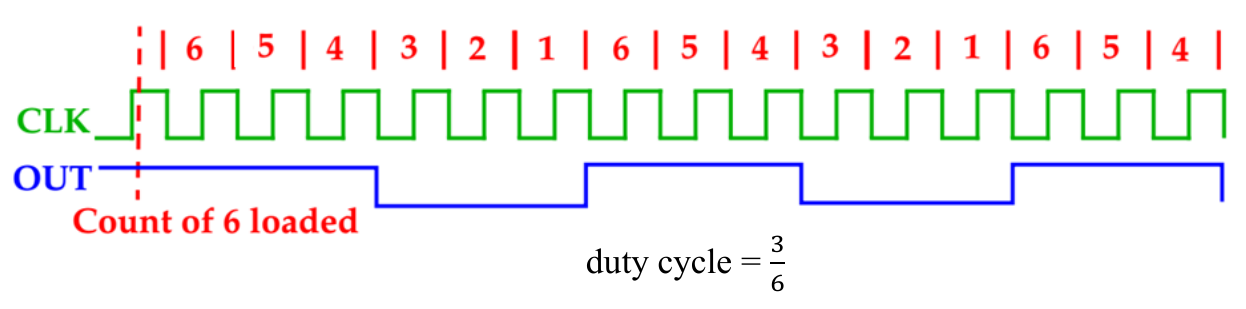

Mode 3 和 Mode 2 类似，但是它的占空比为 \(\frac{1}{2}\) 或 \(\frac{N+1}{2N}\)。
例如如果 Initial Count 为 6，那么三个周期为高，三个周期为低，duty cycle 等于 \(\frac{3}{6}\)

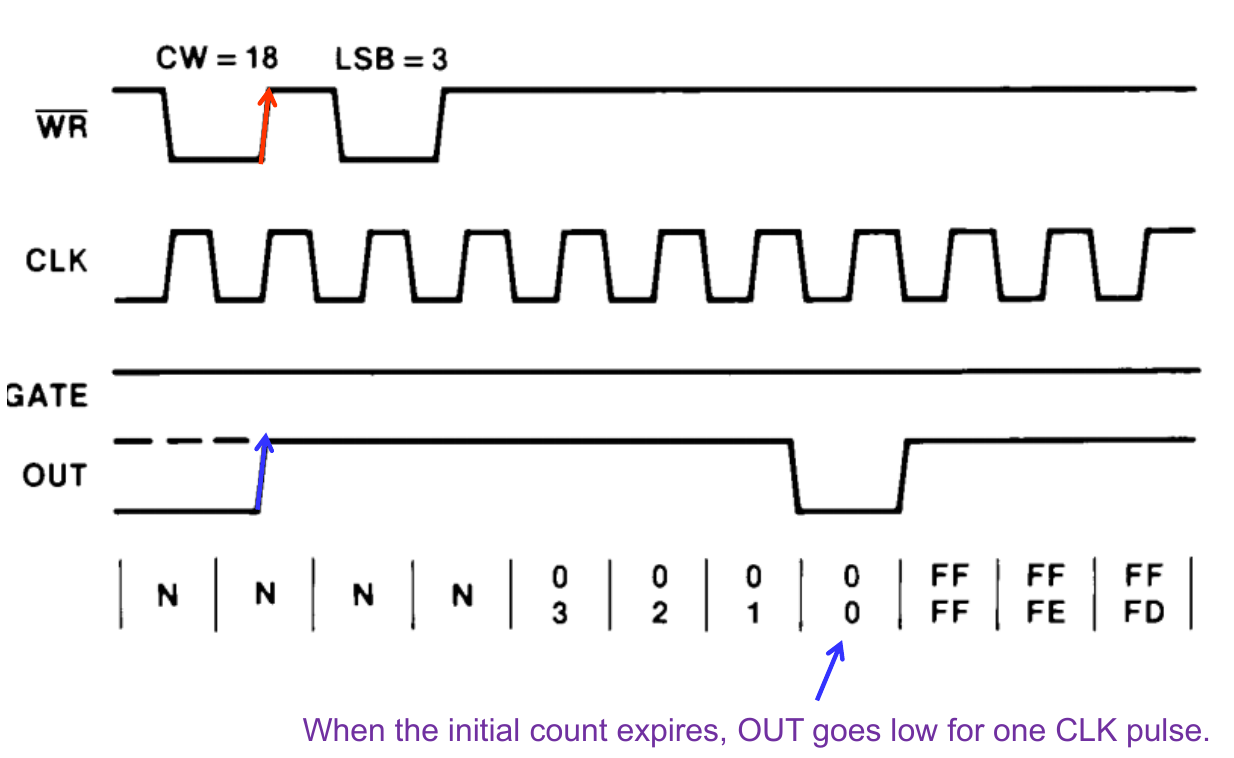

Mode=4 software-triggered strobe

Mode 4,5 与 Mode 0, 1 对应，区别在于它们输出初值为 1，并且计数为 0 时会发出一个负脉冲

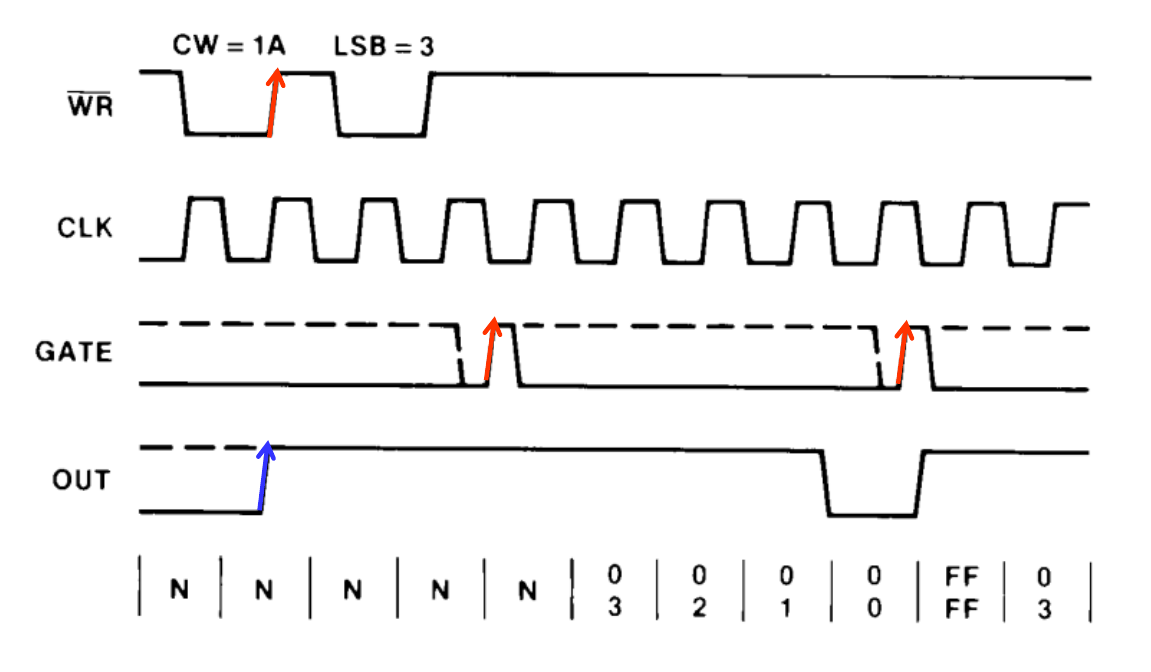

Mode=5 hardware-triggered strobe

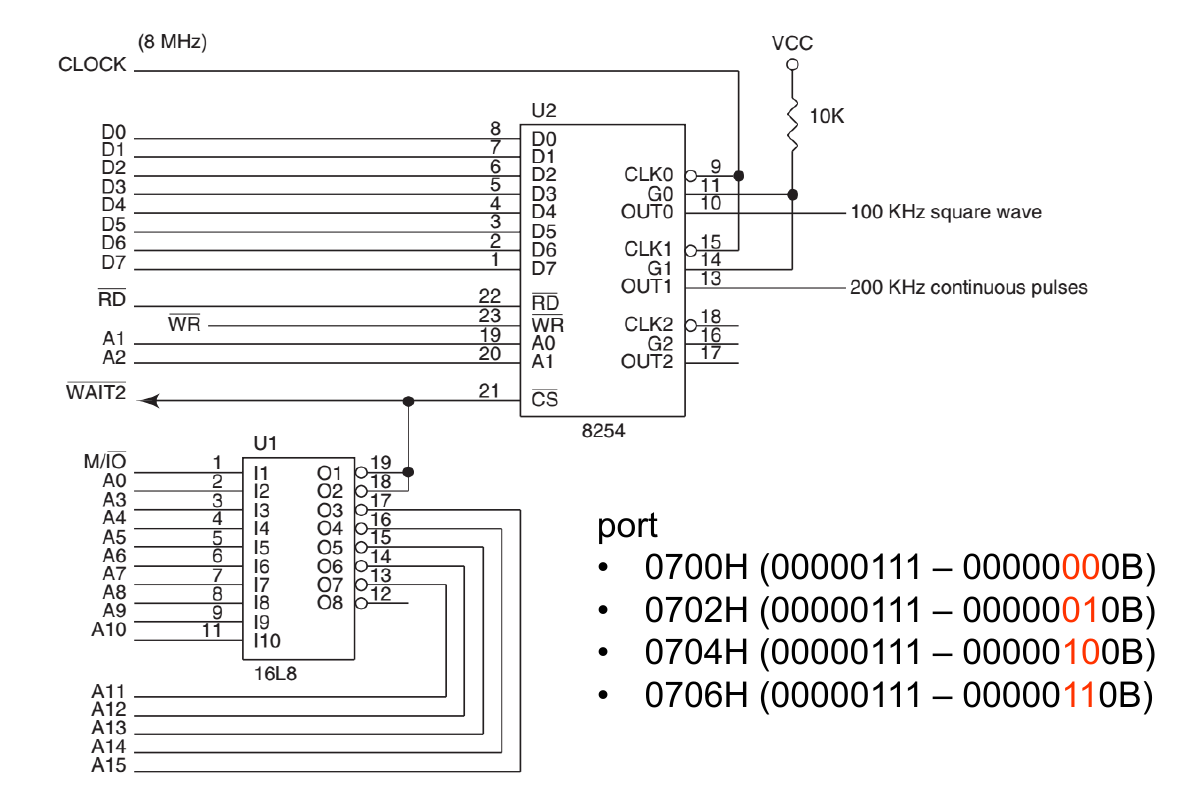

【Example】 例如，我们想要通过向 8254 输入 8MHz 的时钟信号，在端口 0700H 生成 100KHz 的 Square Wave 以及在端口 0702H 生成 200KHz 的 Continuous Pulse，我们的接线如下：

分析要求，我们认为输出需要是连续的、能够自动重装的时钟信号，因此我们只能选用 Mode 2 和 3：

counter 0 uses mode 3 with count 80 (8M/100K).
counter 1 uses mode 2 with count 40 (8M/200K).

以下是正确设置计数器的汇编代码：

; A procedure that programs the 8254 timer to function
; as illustrated above

TIME PROC NEAR USES AX DX

    MOV   DX, 706H       ; 控制字端口
    MOV   AL, 00110110B  ; 设置 counter 0 为 Mode 3
    OUT   DX, AL
    MOV   AL, 01110100B  ; 设置 counter 1 为 Mode 2
    OUT   DX, AL

    MOV   DX, 700H       ; counter 0 端口
    MOV   AL, 80         ; 设置 LSB
    OUT   DX, AL
    MOV   AL, 0          ; 设置 MSB
    OUT   DX, AL

    MOV   DX, 702H       ; counter 1 端口
    MOV   AL, 40         ; 设置 LSB
    OUT   DX, AL
    MOV   AL, 0          ; 设置 MSB
    OUT   DX, AL

    RET

TIME ENDP

如果我们希望一个 100Hz 的方波呢？

\(\frac{8M}{100}= 80K > 65536\)，因此我们不能直接将 8MHz 的时钟信号接入 Counter 2，而该考虑不同 Counter 之间的串联；例如，可以将 Counter 0 的输出接入 Counter 2 的 CLK，并设置 Initial Count 值为 1000（\(\frac{100K}{100}\)）

16550¶

16550 是一个可编程的串行通信接口。

串行通信（Serial Communication）即逐位发送/接收数据的过程，它有如下几个基本概念：

Three Modes of Transmission
- 单工 simplex；半双工 half duplex；全双工 full duplex

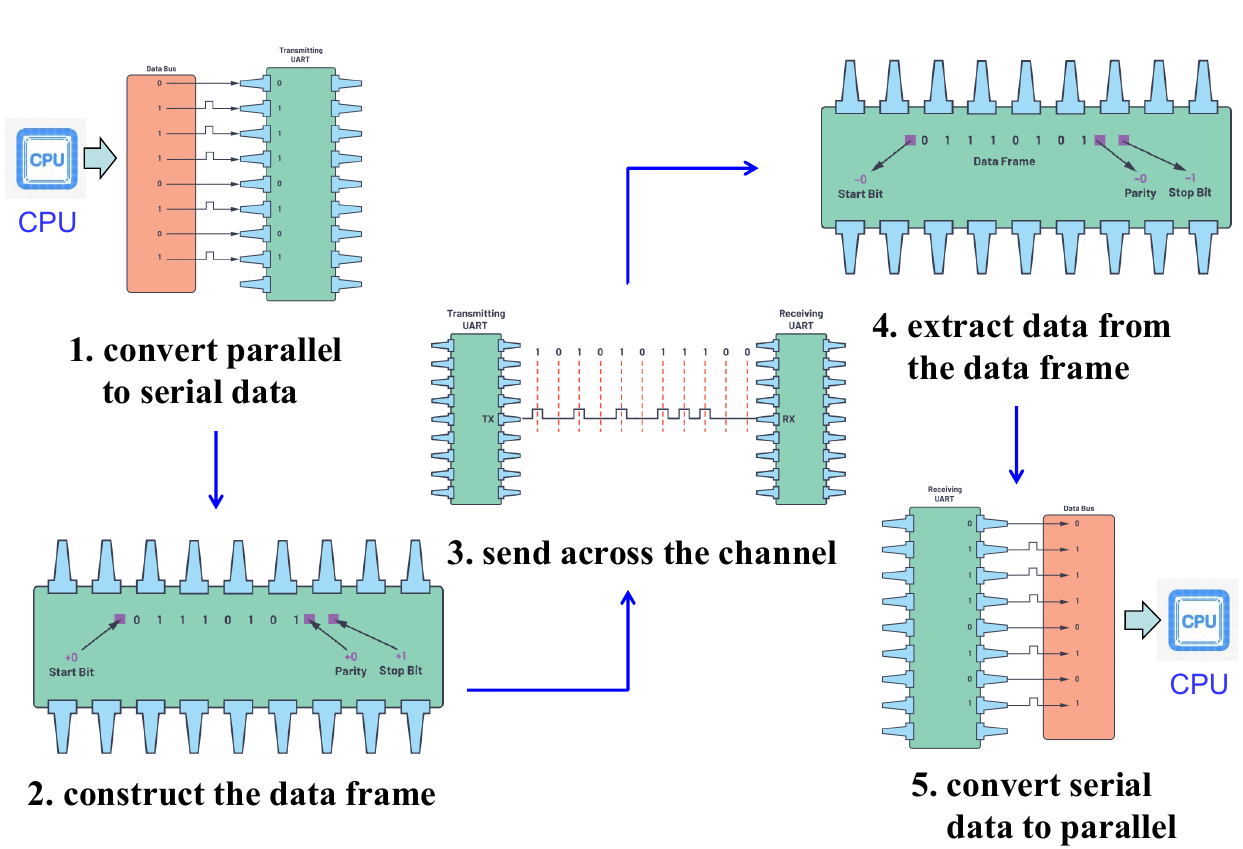

Steps of Serial Communication
Clocks & Timing
- 串行通信中，如何让接收方正确采样发送方的每个位？这个问题其实就是要求发送方和输出方的时钟信号相同。
Synchronous & Asynchronous 主要区别在于异步通信具有明显的起始位和终止位，并且中间存在时延
- 异步时钟: 双方不共享时钟，但是约定一个相同的波特率（baud rate）。需要在数据包组帧时通过 Start Bit 和 Stop Bit 进行时钟同步。
  - baud rate 指每秒传输的比特个数，单位为 bps；接收方通过其内部的 baud clock（BCLK） 来对接收的数据采样
  - 为了采样到信号强度最高的点（中间），实际波特时钟频率 BCLK 远大于实际波特率，我们对波特率乘上一个过采样参数 baud rate divisor 得到频率：\(\text{BCLK}=\text{baud rate} \times \text{baud rate divisor}\)
- 同步时钟: 双方共享一个全局时钟（dedicated global clock）；或者使用锁相环（phase-locked loop）技术，发送方提供一段数据，接收方通过这段数据恢复一致时钟
Signal Encoding

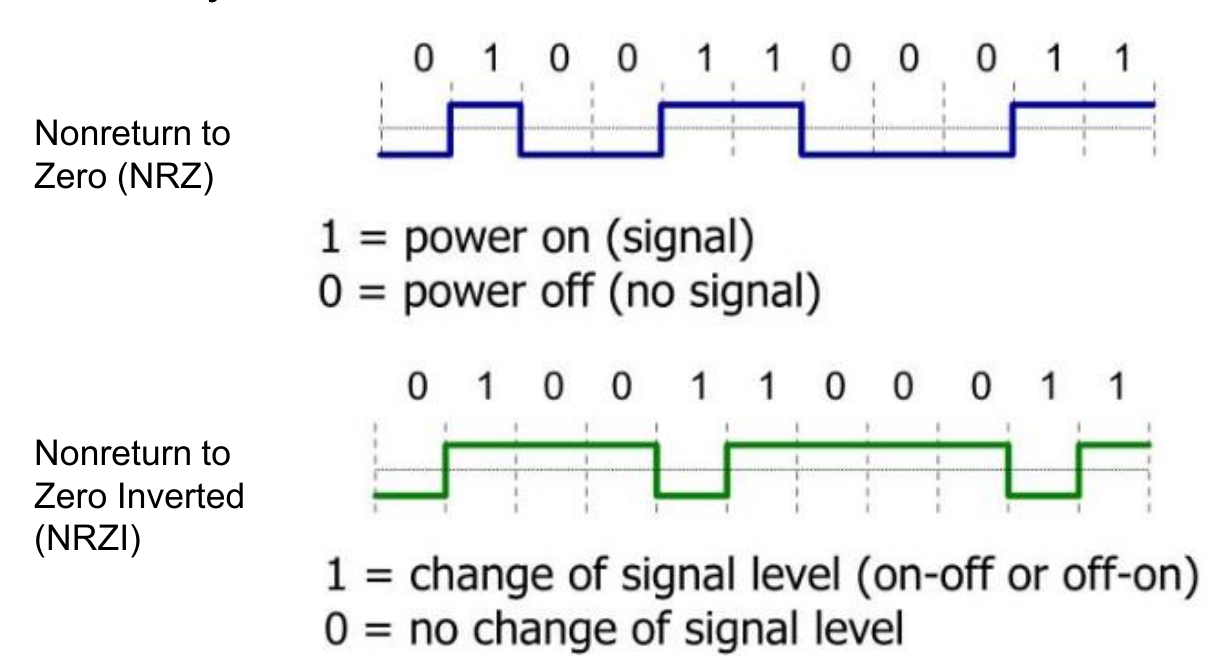

- Non-Return to Zero 编码是串行通信中最常用的编码

UART 和 USART 是用来将并行数据转换为串行数据的硬件

Universal Asynchronous Receiver Transmitter: 只支持异步模式
Universal Synchronous Asynchronous Receiver Transmitter: 同时支持异步模式和同步模式

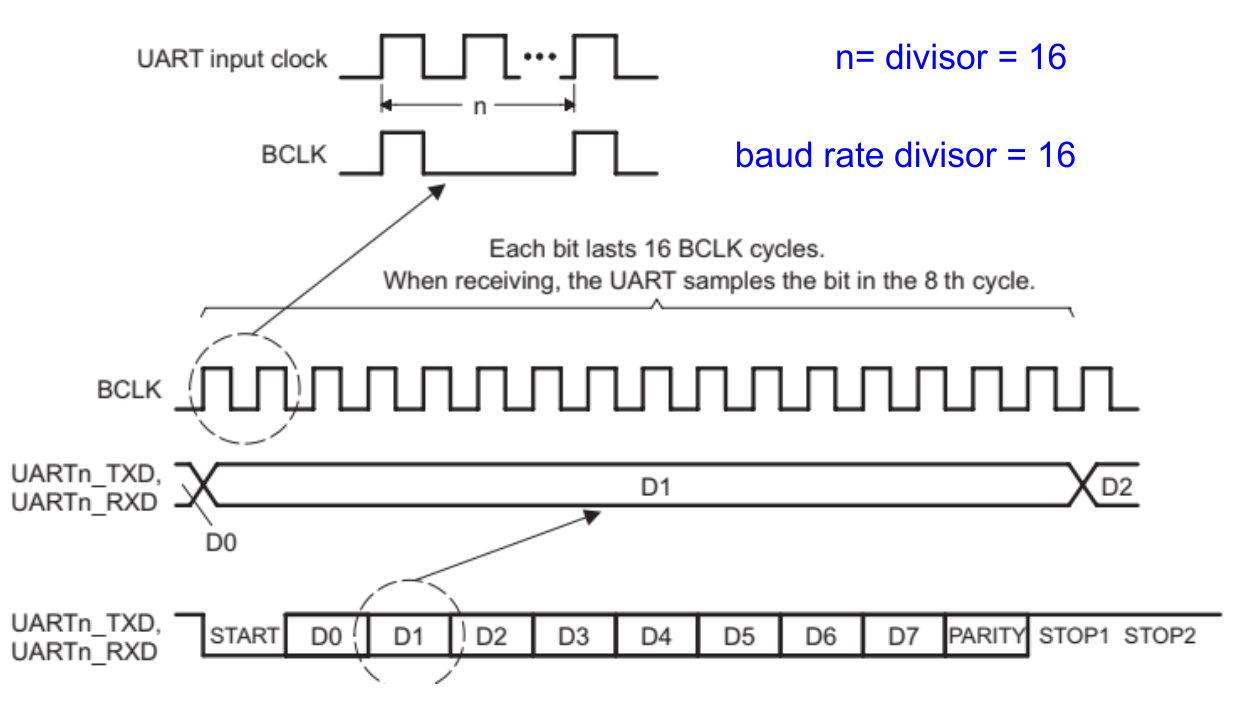

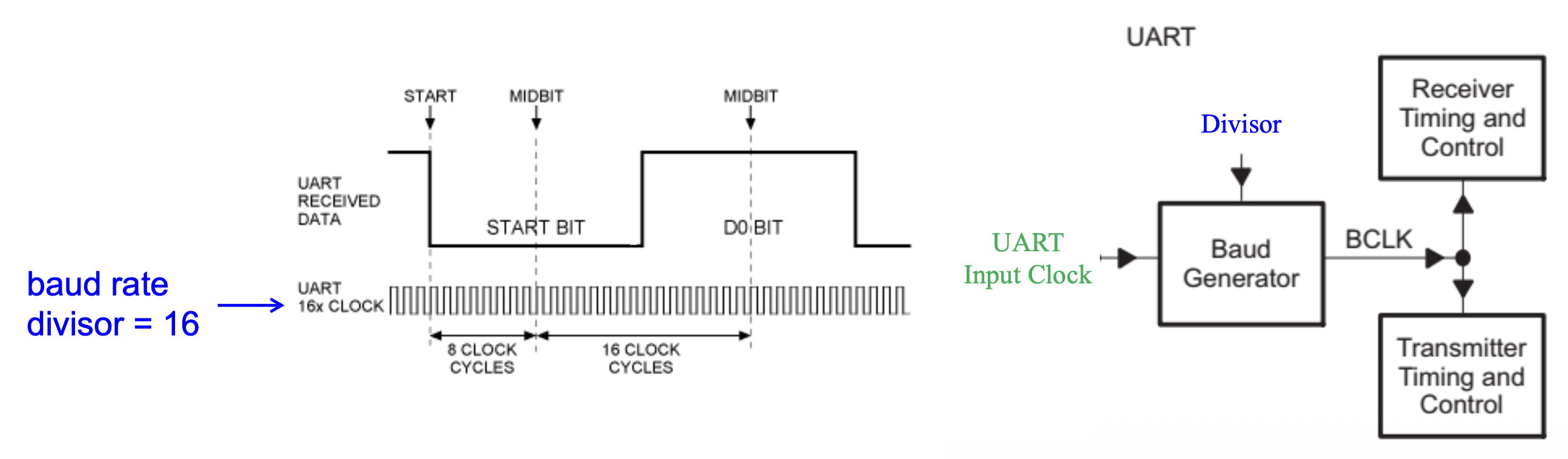

事实上 16550 就是一个 UART。UART 接收一个输入时钟，并按照 Divisor 比例进行划分，以产生波特时钟 BCLK。通常 \(\text{Divisor}=\frac{\text{input clock frequency}}{\text{BCLK}}\)。

假定 \(\text{divisor}=16, \text{baud rate divisor}=16\)

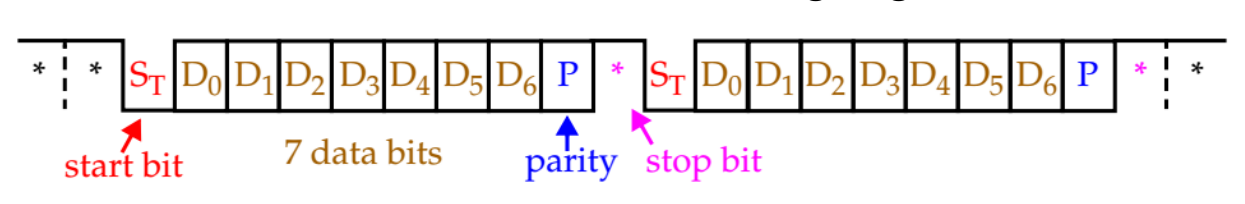

16550 中，异步串行数据会被打包进如下格式进行传输：

在没有数据时，接口均输出 Stop Bit = 1；有数据要进入时，先发送 Start Bit = 0
然后传输 5-8 bit 的数据，注意数据先传低位
之后传输一个校验位 Parity
最后持续输出 Stop Bit = 1，与下一个数据进行分隔

传输多少位数据、校验位是什么类型、结束位的产生都是可编程的，后续会讲到

我们所说的 Baud Rate 包含传输的所有比特，即包括 Start、Stop、Data 和 Parity，因此实际的数据传输率要小于这个值。16550 通常工作在 0 - 1.5M 的波特率下，而波特时钟 BLCK 是波特率的 16 倍，不可编程。

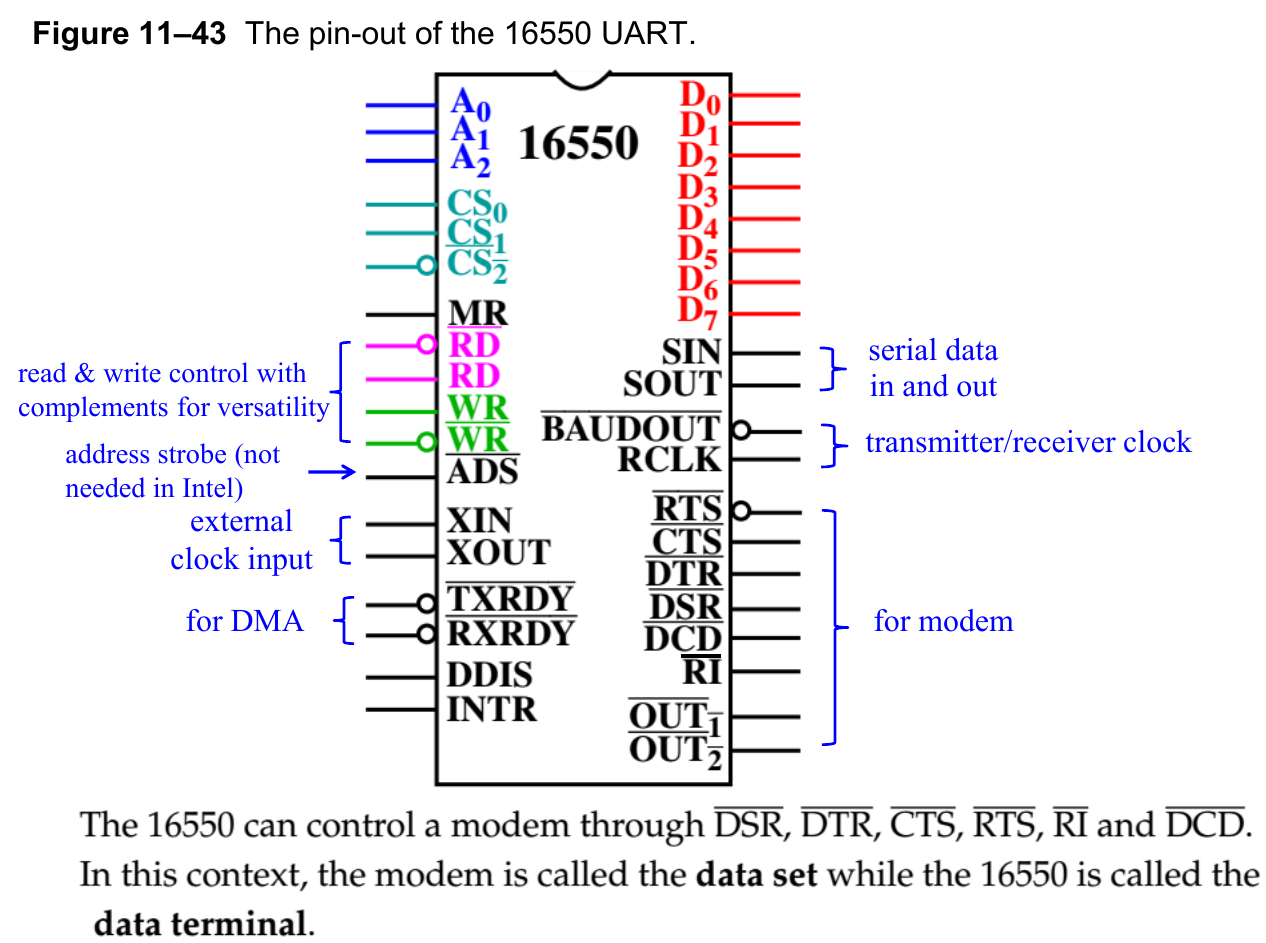

16550 采用双列直插封装，共 40 个引脚。芯片内部 Receiver 和 Transmitter 两个模块独立，这也是为什么它能够在单工、半双工、全双工模式下运行：

相比于前代芯片，16550 最大的特点是内部为接收器和发送器都集成了一个长达 16B 的 FIFO Memories（Buffer）。

没有 FIFO 时 (如 8250)： 每接收 1个字节，UART 就必须打断 CPU（发送中断），让 CPU 来取走数据。如果波特率很高，CPU 就会频繁被打断，处理效率极低。
有 FIFO 时 (16550)： 芯片可以先将收到的数据暂存在 FIFO 中。只有当积攒了 16个 字节（或达到设定的触发点）时，才通知 CPU 一次。
结果： 大大减少了 CPU 的中断次数，降低了 CPU 的负担，使系统能够支持更高的通信速率（High-speed systems）。

上图中很大一部分引脚用于调制解调器（modem），在本课程中可以不考虑

在 16550 UART 芯片中，地址引脚 \(A_0, A_1, A_2\) 的主要作用是选择内部寄存器。

由于 16550 内部有多个控制和状态寄存器，通过这 3 个引脚的不同高低电平组合（\(2^3 = 8\) 种组合），CPU 可以访问芯片内不同的功能模块。为了完全访问所有寄存器，16550 还需要配合一个特殊的软件标志位——DLAB（Divisor Latch Access Bit，除数锁存访问位，位于 LCR 寄存器的第 7 位）。

这是因为内部寄存器数量超过了 8 个，所以地址 000 和 001 是复用的：

A2	A1	A0	DLAB 状态	读/写 (R/W)	选中的寄存器	功能描述
0	0	0	0	读	RBR (Receiver Buffer)	接收缓冲寄存器：读取接收到的数据
0	0	0	0	写	THR (Transmitter Holding)	发送保持寄存器：写入要发送的数据
0	0	0	1	读/写	DLL (Divisor Latch Low)	除数锁存器低位：设置波特率
0	0	1	0	读/写	IER (Interrupt Enable)	中断使能寄存器：开关各类中断
0	0	1	1	读/写	DLM (Divisor Latch High)	除数锁存器高位：设置波特率
0	1	0	X	读	IIR (Interrupt Ident.)	中断标识寄存器：查看当前发生了什么中断
0	1	0	X	写	FCR (FIFO Control)	FIFO控制寄存器：启用/重置 FIFO，设置触发点
0	1	1	X	读/写	LCR (Line Control)	线路控制寄存器：设置数据位、停止位、校验位、DLAB
1	0	0	X	读/写	MCR (Modem Control)	Modem控制寄存器：控制 DTR, RTS 等引脚
1	0	1	X	读	LSR (Line Status)	线路状态寄存器：查询是否收到数据、发送是否空闲
1	1	0	X	读	MSR (Modem Status)	Modem状态寄存器：读取 CTS, DSR 等引脚状态
1	1	1	X	读/写	SCR (Scratch)	暂存寄存器：由程序员自由使用，不影响硬件

总共 12 个寄存器可用，而我们编程时注重以下两类寄存器

Control of Communication
- Line Control Register
- Line Status Register
- Divisor LSB Latch
- Divisor MSB Latch
Data Transmission
- Receiver Buffer Register（read only）
- Transmitter Hoding Register（write only）
- FIFO Control Register（write only）

对于其它引脚，我们尝试按照功能进行划分：

1. 处理器接口与控制信号 (Bus Interface & Control)

这部分引脚负责将 UART 连接到 CPU 的总线上，让 CPU 能读写 UART 的内部寄存器。

\(\overline {\text{ADS}}\) (Address Strobe / 地址选通):
- 作用： 这是一个锁存信号。当 CPU 总线上的地址信号（\(A_0-A _2\)）或片选信号（\(CS\)）不稳定时，用 \(\text{ADS}\) 的下降沿将这些信号“锁”住，保存到 UART 内部。
- 架构差异：
  - Motorola 体系： 常用 \(\text{ADS}\)，因为它们的设计习惯使用地址选通。
  - Intel 体系 (如 x86)： 通常不需要。Intel 总线在读写周期内地址是保持稳定的。因此，在连接 Intel CPU 时，该引脚通常接地 (Tie Low) 以保持始终有效（透明传输）。
\(\text{CS}_0, \text{CS}_1, \overline{\text{CS}}_2\) (Chip Selects / 片选):
- 逻辑： 16550 提供了 3 个片选引脚。只有当这三个引脚同时有效（例如 \(CS_0=1, CS_1=1, \overline{CS}_2=0\)）时，芯片才会被选中工作。
\(D_0 - D_7\) (Data Bus / 数据总线):
- 双向 8 位数据线，直接连到 CPU 的数据总线上，用于传送命令、状态和实际的收发数据。
读写控制 (\(RD, \overline{RD}, WR, \overline{WR}\)):
- 灵活性： 16550 非常贴心地同时提供了高电平有效（\(RD\)）和低电平有效（\(\overline{RD}\)）的引脚。
- 用法： 你只需要根据你的 CPU 总线特性连接其中一组即可。例如 x86 系统通常使用低电平有效的 \(\overline{RD}\) 和 \(\overline{WR}\)。

2. 时钟与波特率发生器 (Clock & Timing)

\(\text{XIN, XOUT}\) (System Clock / 主时钟):
- 这是芯片的“心脏”。你可以接一个晶振（Crystal）在两脚之间，或者直接从 \(\text{XIN}\) 输入外部时钟信号。
\(\overline {\text{BAUDOUT}}\) (Baud Out / 波特率输出):
- 来源： 这是一个输出信号。它来自发送器部分的波特率发生器（即主时钟经过 DLL/DLM 寄存器分频后的信号）。
\(\text{RCLK}\) (Receiver Clock / 接收时钟):
- 来源： 这是一个输入信号。接收器通过这个时钟来采样数据。
- 典型接法： 在绝大多数设计中，会将 \(\text{BAUDOUT}\) 直接连回 \(\text{RCLK}\)。这意味着发送和接收使用相同的波特率（这也是我们常见的串口工作方式）。如果你需要发送和接收使用不同的波特率，则可以给 \(\text{RCLK}\) 输入单独的时钟源。

3. 串行数据接口 (Serial Interface)

\(\text{SOUT}\) (Serial Out): 串行数据输出（发送）。
\(\text{SIN}\) (Serial In): 串行数据输入（接收）。
- 关键提示： 这里的信号是 TTL 电平（0V~5V）。如果要连接到电脑背后的 COM 口（RS-232 标准，±12V），中间必须加电平转换芯片（如 MAX232）。

4. 系统管理 (System Management)

\(\text{MR}\) (Master Reset / 主复位):
- 接系统的 RESET 信号。高电平有效，用于初始化芯片，清空 FIFO 和寄存器。
\(\text{INTR}\) (Interrupt Request / 中断请求):
- 输出到 CPU： 当 16550 需要 CPU 关注时（INTR=1），通知 CPU。
- 触发条件： 出现 Receiver Error，如校验出错；芯片接收器接收到数据；芯片发送器为空

对 16550 的编程分为两个阶段：

<1> Initialization (setup)
- 设置 Baud Rate Generator，得到要求的波特率
- 设置 Line Control Register，设置合适的传输参数
<2> Operation
- 清空 Transmitter 和 Receiver 的 FIFOs，通过设置 FIFO Control Register 来完成
- 进行实际 Communication

PC 中，port 0 对应端口 3F8H-3FFH，port 2 对应端口 2F8H-2FFH

对于 Baud Rate Generator，我们知道可以通过设置 Divisor Latch 来设置波特率；而对于 Line Control Register，我们需要了解其寄存器结构如下：

; Line Control Register
  7    6    5    4    3    2    1    0
+----+----+----+----+----+----+----+----+
| DL | SB | ST | P  | PE | S  | L1 | L0 |
+----+----+----+----+----+----+----+----+

\(L1L0\)：指定传输数据长度
- 00 = 5 bits
- 01 = 6 bits
- 10 = 7 bits
- 11 = 8 bits
\(S\)：表示 Stop Bits
- 0 = 1 stop bit
- 1 = 1.5 or 2 stop bits
  - 数据长度为 5 时使用 1.5 stop bits，其余使用 2 stop bits
- 现代电子设备处理速度快，通常 1 stop bit 就足够接收方准备好接收下一个字节了
\(PE\)：表示 Parity Enable
- 0 = no parity
- 1 = parity enabled
\(P\)：表示 Parity Type
- 0 = odd parity
- 1 = even parity
\(ST\)：表示 Stick Bit
- 0 = stick parity off
- 1 = stick parity on
- 仅 \(PE=1\) 时有效，它会覆盖奇偶校验，强制将校验位固定为 \(\overline {P}\)
\(SB\)：表示 Send Break
- 0 = no break sent
- 1 = send break on \(SOUT\)
  - 此时，UART 会强制将发送引脚 (\(SOUT\)) 拉低到逻辑 0（Spacing State），并保持直到 \(SB\) 被软件重置为 0。
  - 发送数据 0x00 包含起始位和停止位（会有短暂的高电平跳变），而 Break 是一条死寂的长低电平。
\(DL\)：表示 Enable Divisor，即我们之前所说的 \(DLAB\)

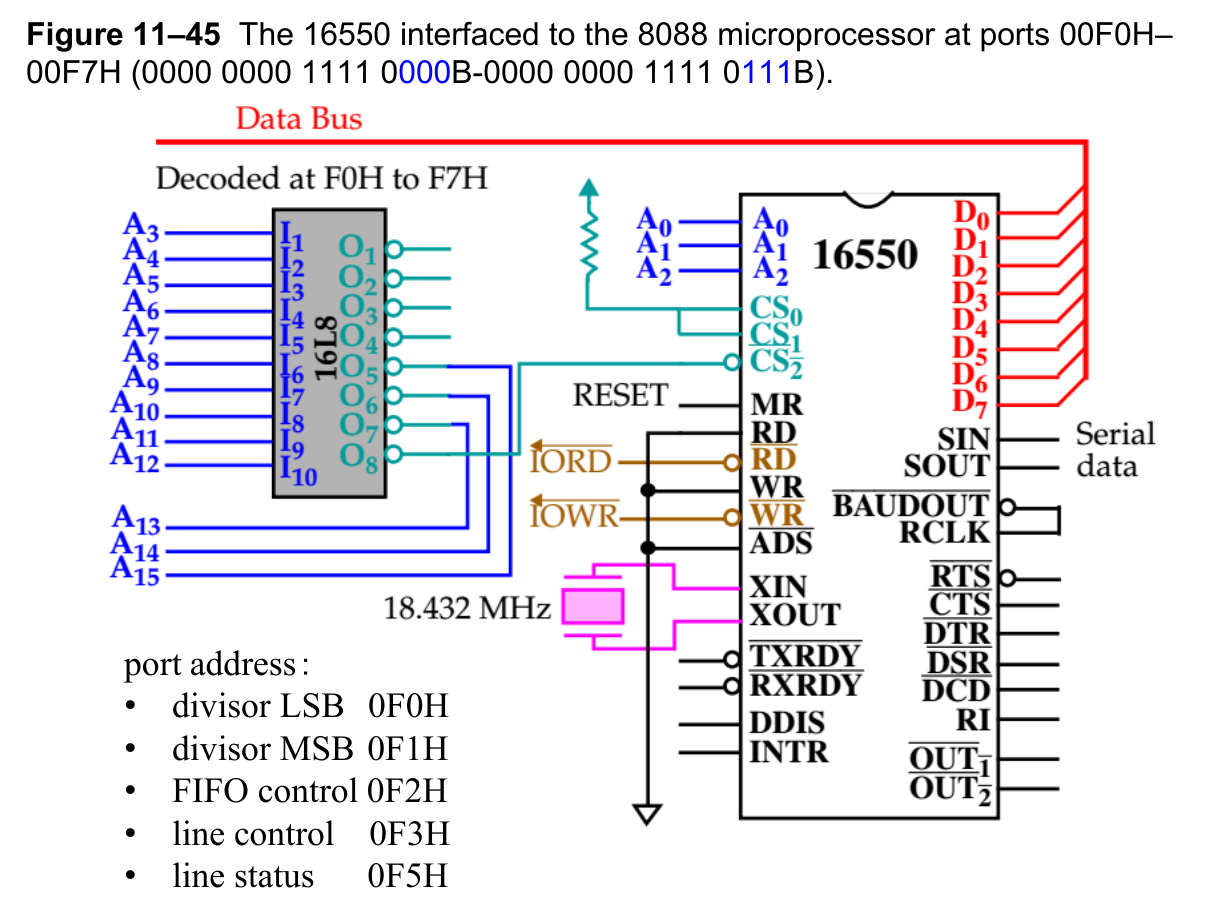

【Example】 给定 Input Clock 为 18.432 MHz，我们希望得到 9600 波特率。此时计算可得 Divisor 的值为 \(\frac{18432000}{9600\times 16}=120\)。除此之外，我们希望数据为 7-bit，采用 odd parity，1 stop bit：

LINE EQU 0F3H
LSB  EQU 0F0H
MSB  EQU 0F1H
FIFO EQU 0F2H

INIT PROC NEAR

    MOV   AL, 10001010B  ; set LCR, with DLAB=1
    OUT   LINE, AL

    MOV   AL, 120        ; set DIVISOR LSB
    OUT   LSB, AL

    MOV   AL, 0          ; set DIVISOR MSB
    OUT   MSB, AL

    MOV   AL, 00001010B  ; set LCR, with
    OUT   LINE, AL       ; PE = 1 & L1L0 = 10

    MOV   AL, 00000111B  ; set FCR, with
    OUT   FIFO, AL       ; RST = 11 & EN = 1

    RET

INIT ENDP

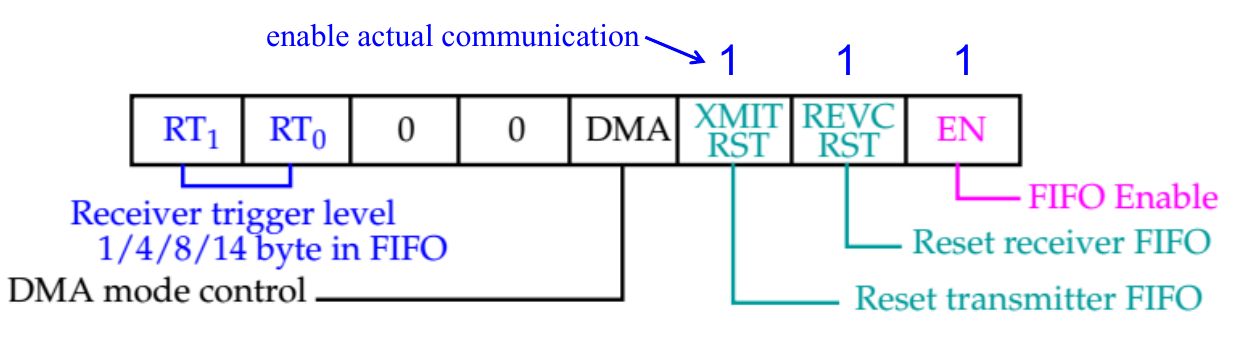

FIFO Control Register 通常初始化为 0x7 就行了

实际发送 Serial Data 时需要轮询 Line Status Register，以确认 Error Conditions 和接收器、发送器的状态。LSR 的结构如下：

; Line Status Register
  7    6    5    4    3    2    1    0
+----+----+----+----+----+----+----+----+
| ER | TE | TH | BI | FE | PE | OE | DR |
+----+----+----+----+----+----+----+----+

\(DR\)：表示 Data Ready
- 0 = no data to read
- 1 = data in FIFO
- 在从 Receiver 中读取数据之前，需要确保 DR = 1
\(OE\)：表示 Overrun Error
- 0 = no overrun error
- 1 = overrun error
- 新的数据已经传送到了，但是接收端的 FIFO（或缓冲寄存器）已经满了，导致新数据无法存入
\(PE\)：表示 Parity Error
- 0 = no parity error
- 1 = parity error
\(FE\)：表示 Framing Error
- 0 = no framing error
- 1 = framing error
- Receiver 没有在预期的位置检测到 Stop Bit
\(BI\)：表示 Break Indicator
- 0 = no break
- 1 = break being received
\(TH\)：表示 Transmitter Holding Register
- 0 = wait for transmitter
- 1 = transmitter ready for data
- 在向 Transmitter 中写入数据之前，需要确保 TH = 1
\(ER\)：表示 Error
- 0 = no error
- 1 = at least one error in FIFO

例如，以下代码通过轮询 \(TH\) 来将寄存器 \(AH\) 中的数据发送给 16550：

LSTAT EQU 0F5H
DATA  EQU 0F0H

SEND PROC NEAR USES AX

    .REPEAT              ; TEST TH BIT
        IN    AL, LSTAT
        TEST  AL, 20H
    .UNITL !ZERO?

    MOV   AL, AH         ; SEND DATA
    OUT   DATA, AL

    RET

SEND ENDP

以下代码通过轮询 \(DR\) 来将 Receiver 的数据读入，并检测有无错误：

LSTAT EQU 0F5H
DATA  EQU 0F0H

RECV PROC NEAR

    .REPEAT              ; TEST DR BIT
        IN   AL, LSTAT
        TEST AL, 1
    .UNTIL !ZERO?

    TEST AL, 0EH         ; TEST FOR ANY ERROR
    .IF ZERO?            ; NO ERROR
        IN   AL, DATA
    .ELSE                ; ENY ERROR
        MOV  AL, '?'
    .ENDIF

    RET

RECV ENDP

Comments:
