The Microprocessor and its Architecture¶

约 3761 个字 41 行代码预计阅读时间 19 分钟

Registers¶

Intel IA-32 的基础执行环境有如下寄存器：

其中，图片下半部分的浮点寄存器和向量寄存器为 x87 新增的。

注意到浮点控制 Flag 比 EFLAGS 对了一个 Tag，这是因为浮点计算相比整型更加复杂，需要标识舍入方案等

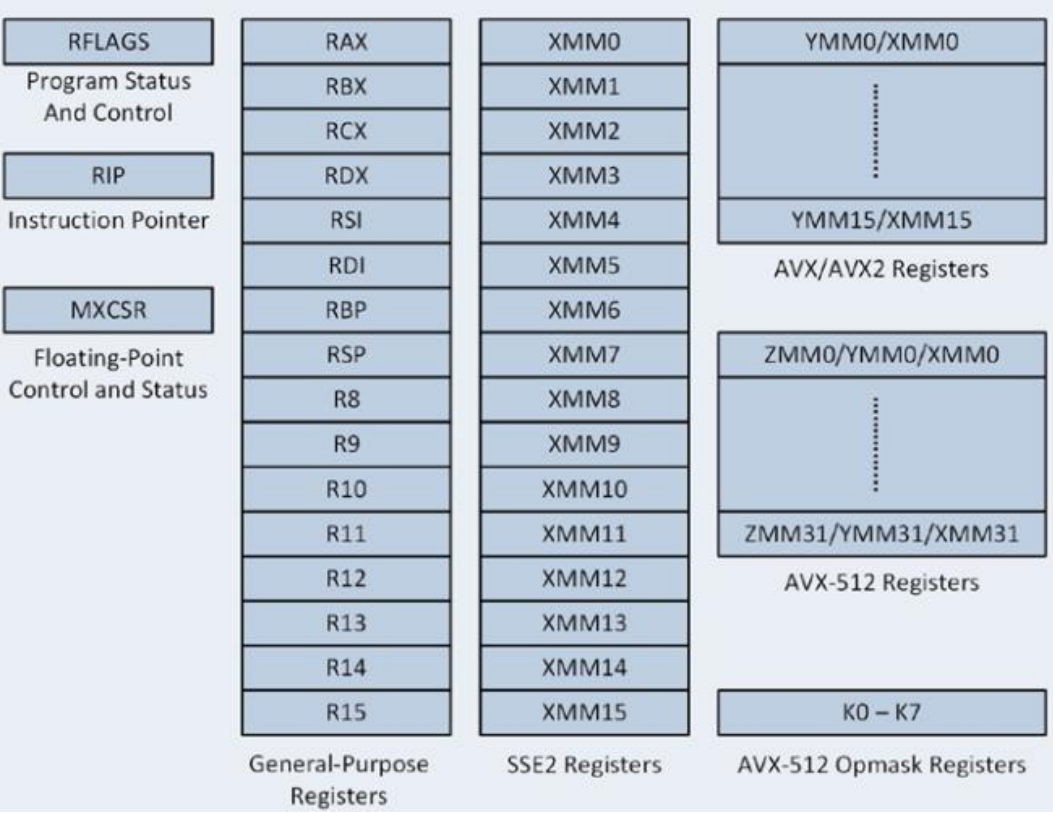

演变到如今 64-bit mode，它的执行环境如下：

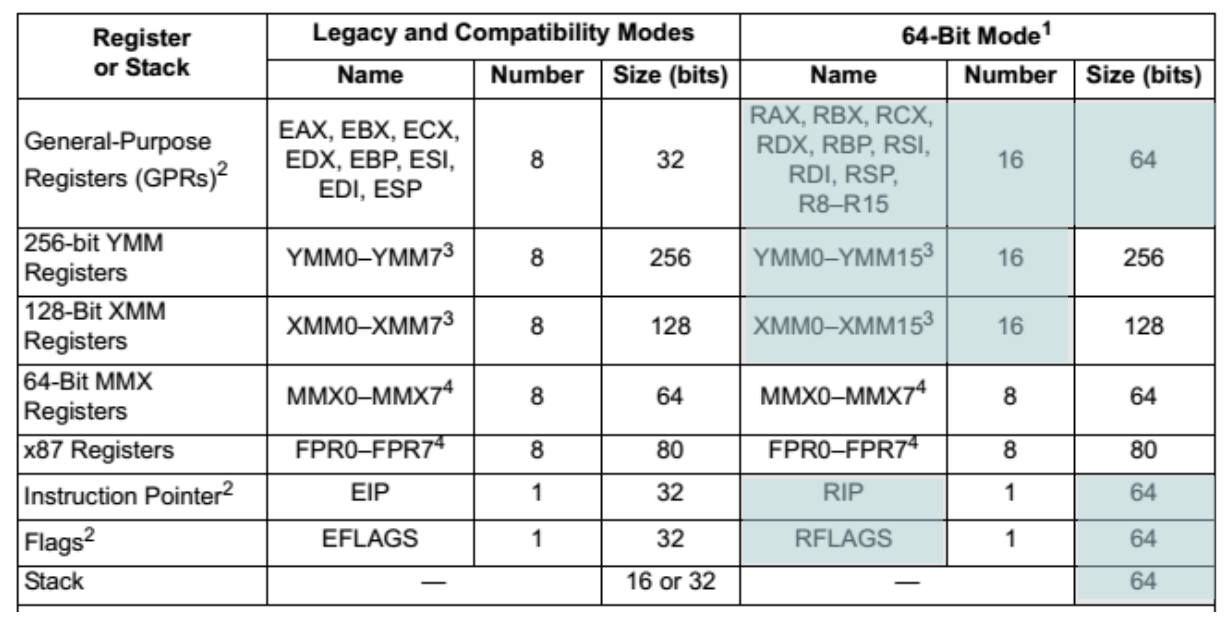

如下表格更直观的比较了二者的寄存器差异，其中深色部分表示存在不同：

AX, BX, CX, DX, BP, SP, SI, DI 是自 x86 开始即有的 General-Purpose Registers，它们在设计之初有各自的作用：

Register	Name	Commonly used as
`A`	Accumulator	Return value, especially the sum of arithmetic operations 80x86 对于 A 系列寄存器保留了单独的操作码来表示是什么运算，从而减少指令的译码长度；而用其它寄存器，则需要指示操作码以及寄存器
`B`	Base Index	Starting point of an array or list structure 通常存储一个对象的偏移地址
`C`	Counter	Used by loops 常用作循环计数器或一些指令的计数器（如 `REP`）
`D`	Data	Extended space for accumulator 常存储溢出的部分结果数据，例如乘法的高位结果以及除法的除数
`BP`	Base Pointer	Pointer to address of current stack frame 尤其是函数调用的时候
`SP`	Stack Pointer	Pointer to address of last bytes PUSHed to memory 指向栈顶的偏移
`SI`	Source Index	Starting point of unbounded stream data, especially a string 通常在字符串操作指令中指向 source string 数据的开头，但也用作一般用处
`DI`	Destination Index	Ending point of unbounded data, especially in slicing operations 通常在字符串操作指令中指向 destination string 数据的开头，但也用作一般用处

大部分 x86 寄存器都有多粒度的特性，即可以划分为多个 partial register，对于 A, B, C, D 系列寄存器，其命名规则如下（以 A 为例）：

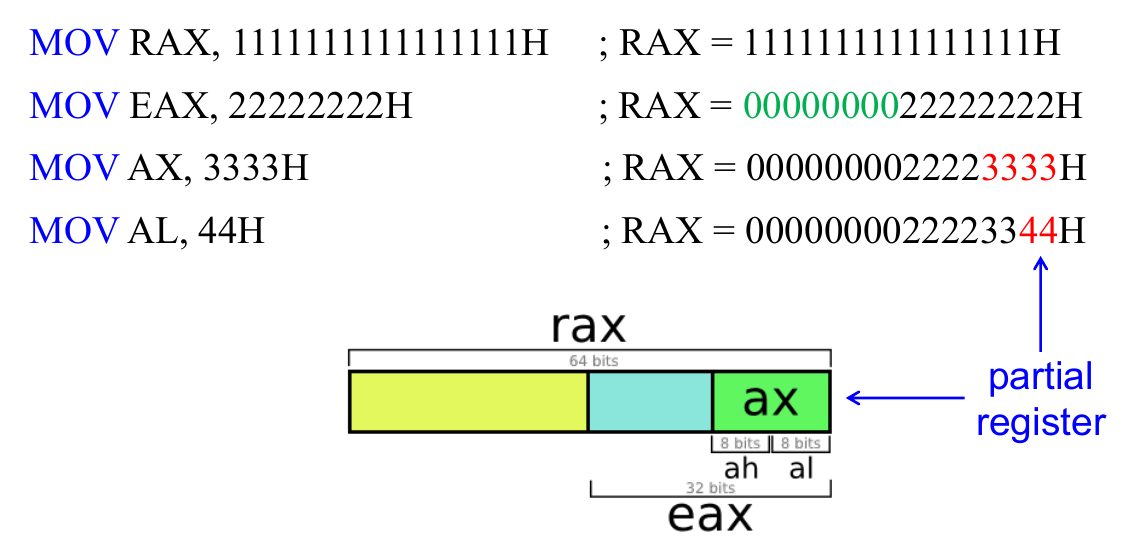

上图同时也说明了该寄存器的修改规则，即只有修改 32-bit 的 partial register eax 时，rax 的 bit 32-63 会被置 0；其余修改时余位不变。

特别说明的是，ah 和 al 这两个高低 8-bit 寄存器只有 A, B, C, D 拥有。

BP, SP, SI, DI 其实也有低八位，格式为 BPL 等，但是这只在 64-bit mode 下可用

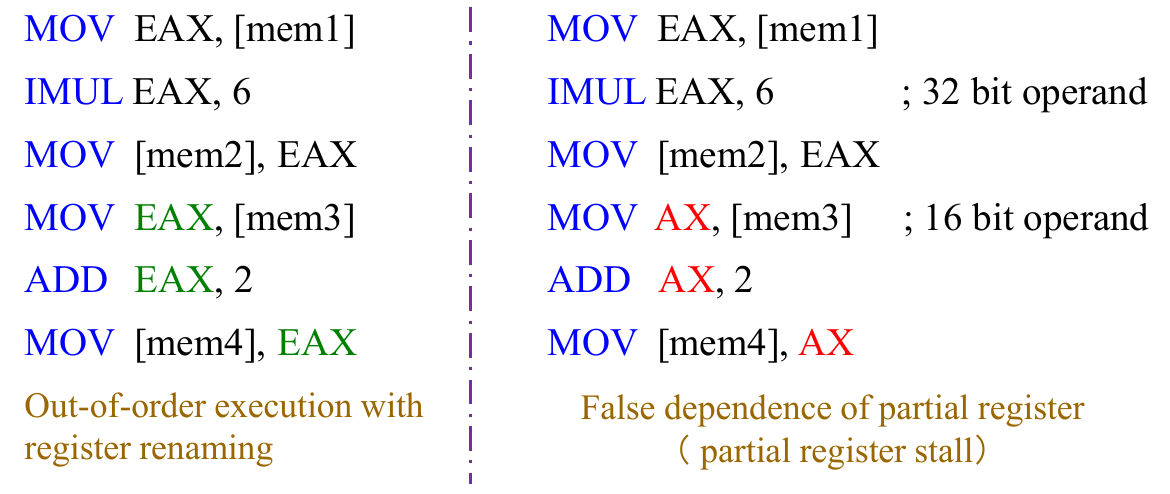

Intel，AMD，VIA 的 CPU 都不支持重命名 partial register，因为它会担心这是一个虚假的数据依赖，以防用户要利用 partial 的特性进行编程，以如下为例，假定要连续对两处内存地址进行数据修改，其中右侧的第二次修改的是 16-bit 的数据，如果都用 A 系列的寄存器，右边的 AX 就不能被 CPU 的寄存器重命名所修改，从而导致 stall：

Segment Registers 共有六个：

CS (code): 代码段，存储程序的代码
DS (data): 数据段，存储程序大部分数据
ES (extra): 额外数据段，存储一些 destination data
SS (stack): 栈
FS & GS: 80386-Core2 新增的额外段寄存器，可通用

64-bit mode 下，memory 的管理方式从分段管理变为分页管理，DS, ES, SS 被忽视（置 0），即便我们尝试对其修改也可能不起作用：

除了以上的 General-Purpose Registers 和 Segment Registers，我们还有一些 Special-Purpose Registers，包括 RIP, RSP, RFLAGS 等：

RIP 指向段中下一条指令的地址，即 Instruction Pointer
RSP 指向栈底，即 Stack Pointer

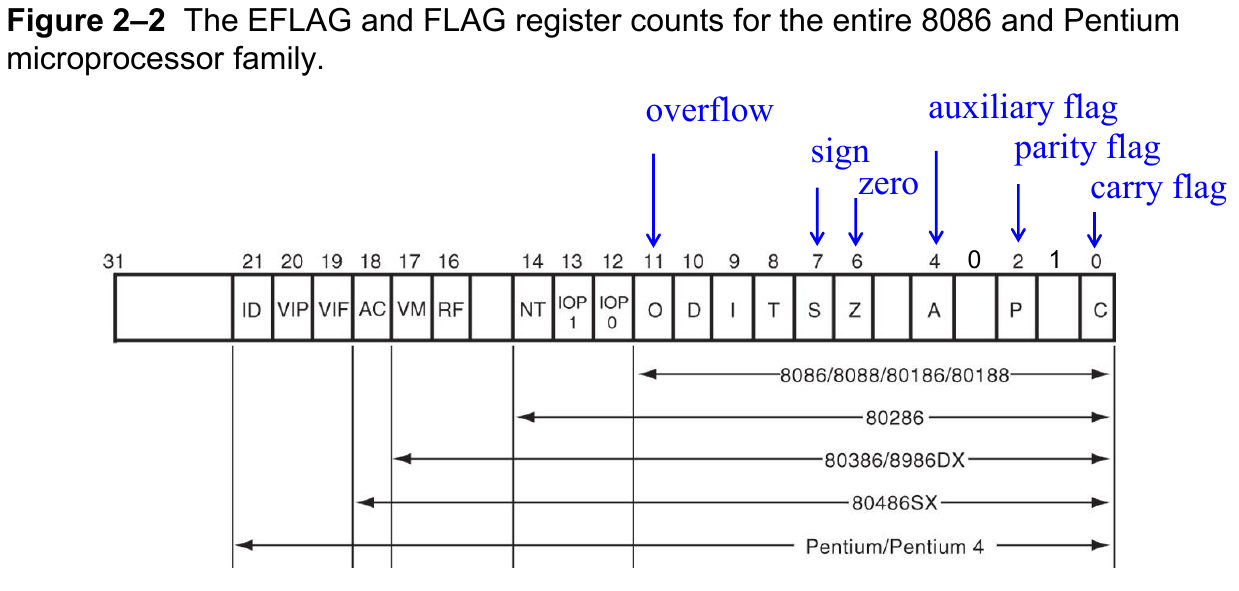

RFLAGS 表示微处理器的状态，用来控制 operation 的行为
- 分为状态标志、控制标志以及一些信息

状态标志有：

C (bit 0): Carry Flag 算术运算或逻辑运算产生进位、借位则为 1
- 两数相加产生进位时 CF 置 1
- 两数相减产生借位时 CF 置 1
- 两数相乘乘积超过被乘数宽度时 CF 置 1
- 移位指令最后移出的那一位保存在 CF 中
Z (bit 6): Zero Flag 算术运算或逻辑运算的结果为 0 则为 1
S (bit 7): Sign Flag 算术运算或逻辑运算的结果的符号位
- 即运算结果的最高位
O (bit 11): Overflow Flag 运算结果超出机器可表示的范围则为 1
- 当两正数相加变负数时 OF 置 1
- 当两负数相加变正数时 OF 置 0
- 当两数相乘乘积宽度超过被乘数宽度时 OF 置 1（此时 CF 也置 1）
- 当仅移动一位，且移位前最高位不等于移位后最高位时 OF 置 1
P (bit 2): Parity Flag 运算结果低 8 位中二进制 1 的个数为偶数时为 1
A (bit 4): Auxiliary Flag 保存 BCD 运算中途的 carry 和 borrow
- 若执行加法指令时第 3 位向第 4 位产生进位则 AF 置 1
- 若执行减法指令时第 3 位向第 4 位产生借位则 AF 置 1

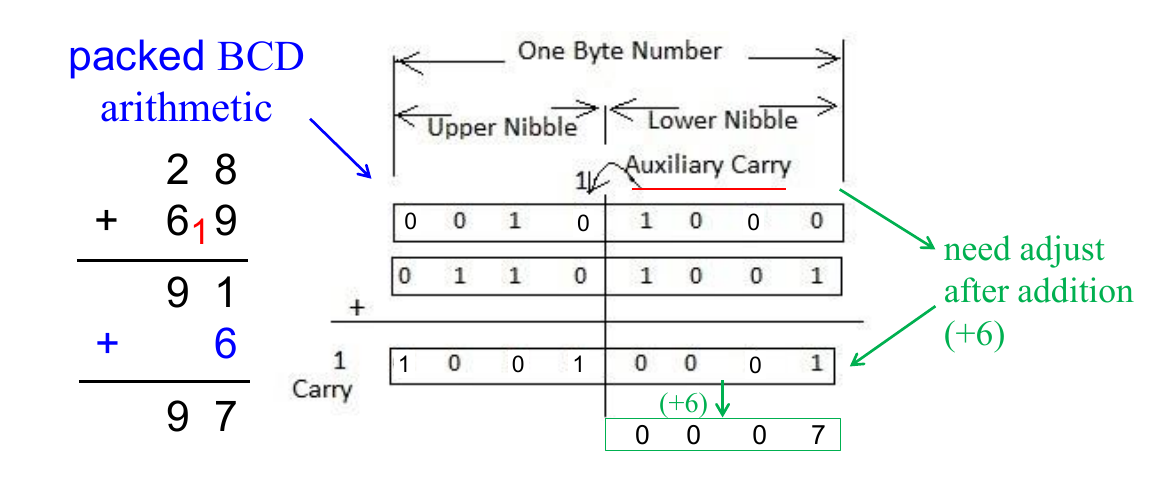

对于如下 BCD 运算，CF 只保存最后的进位，中间的进位由 AF 保存，指示需要 +6 调整

控制标志有：

D (bit 10): Direction Flag 控制字符串操作指令的递增/递减方向
I (bit 9): Interrupt Flag 控制是否允许硬件中断
T (bit 8): Trap Flag 设置 CPU 运行模式
- 当 TF=1 时，CPU 进行单步模式
- 当 TF=0 时，CPU 进行常规模式
VM (bit 17): Virtual Mode 在保护模式下，选择 Virtual Mode Operation
IOPL (bit 12, 13): 在保护模式下，选择 I/O 设备的特权阶级
NT (bit 14): Nested Task 在保护模式下，当前 Task 是在另一个 Task 的嵌套中则为 1
AC (bit 18): Alignment Check 如果 AC 置 1，且 CPU 的对齐检查机制开启，则会对访问地址进行对齐检查，失败则触发异常
- 例如，访问 int a(4 Bytes) 时，地址应该为 4 的倍数，例如 0x1000，此时访问 0x1002 就会抛出异常
RF (bit 16): Resume 控制 CPU 在单步调试或断点后如何继续执行
ID (bit 21): Identification 用于测试 CPU 是否支持 CPUID 指令，如果支持，则该位可以被软件读写；如果不行，则写这个位无效
VIF (bit 19): Virtual Interrupt Flag 在 Virtual-8086 Mode 和多任务环境下的中断标志
VIP (bit 20): Virtual Interrupt Pending 表示是否有虚拟中断正在等待处理

早期 CPU 可以通过观察 RFLAGS 中哪些位可以被修改来判断 CPU 属于哪一代

Operating Mode¶

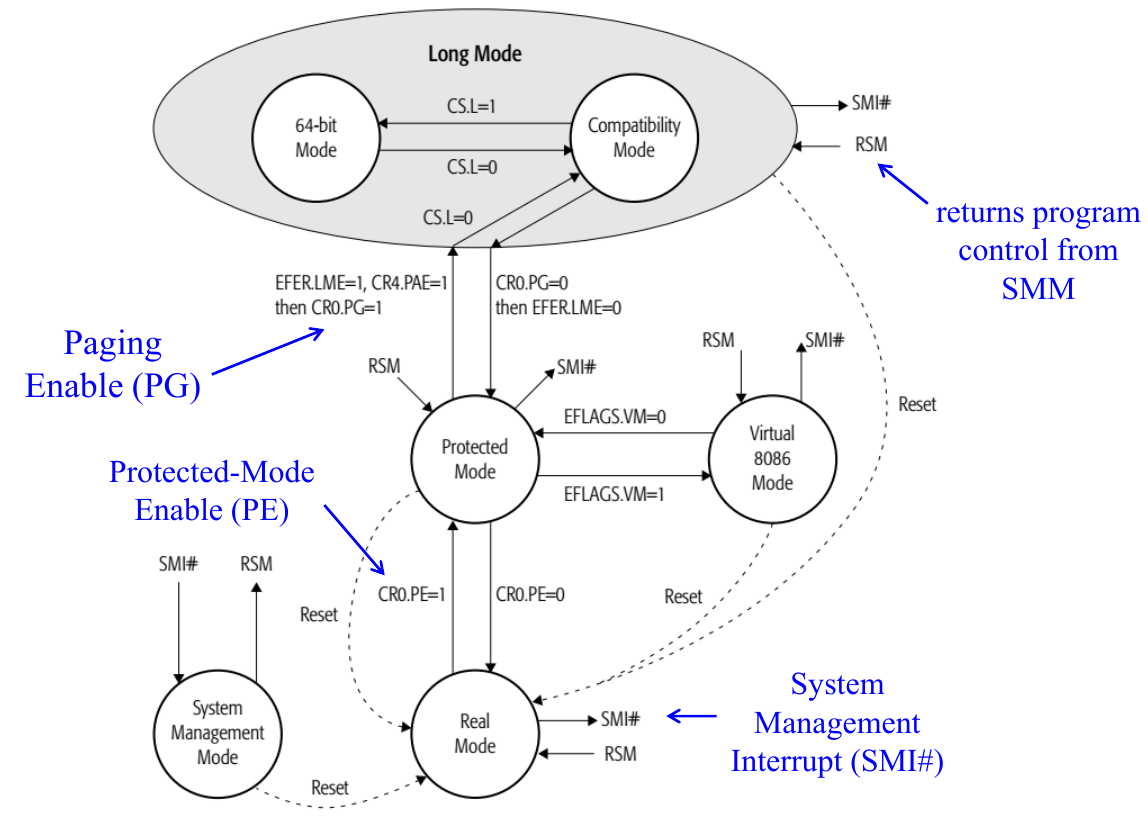

Long Mode（在 Intel 中对应 IA-32e）是 Legacy Protected Mode 的拓展，它包含了两个子模式 64-Bit Mode 和 Compatibility Mode：

64-Bit Mode 支持 64-bit 架构的所有特性和寄存器拓展
Compatibility Mode 支持现存 16-bit 和 32-bit 应用的二进制兼容

Long Mode 并不支持 Legacy Real Mode 和 Legacy Virtual-8086 Mode，因此不能简单抛弃 Legacy Mode

除此之外，还有一个特殊的模式 System management mode（SMM），它最初是用来适配平台的固件以及特定的底层硬件驱动的。在 AMD64 架构下，不同 Operating Mode 的切换如下：

RSM 表示退出 SMM，从哪里进入 SMM 的就会退回到哪个模式

Memory Management¶

Memory Mangement 通常需要满足 Relocation，Protection，Sharing 三个要求：

要求	含义
重定位（Relocation）	程序可以在内存中任何位置装入和执行，需要地址映射机制。
保护（Protection）	防止一个进程访问或修改另一个进程的内存空间。
共享（Sharing）	允许多个进程安全地共享相同的代码或数据。

其中，Segmentation 和 Paging 是最主流的两种 Memory Management Schemes，这里简要对二者进行一些对比：

对比项目	分段（Segmentation）	分页（Paging）
大小（Size）	段的大小可变，由用户或编译器决定（例如：代码段、数据段、堆栈段）。	页的大小固定（例如 4KB、8KB），由硬件决定。
碎片（Fragmentation）	容易产生外部碎片（因为不同段大小不一，内存分配不连续）。	容易产生内部碎片（因为最后一页可能没被完全用完）。
表结构（Tables）	使用段表（Segment Table），记录每个段的基址和长度，查找速度较快。	使用页表（Page Table），记录页号对应的物理块号。查找相对较慢，但TLB（Translation Lookaside Buffer）可加速。

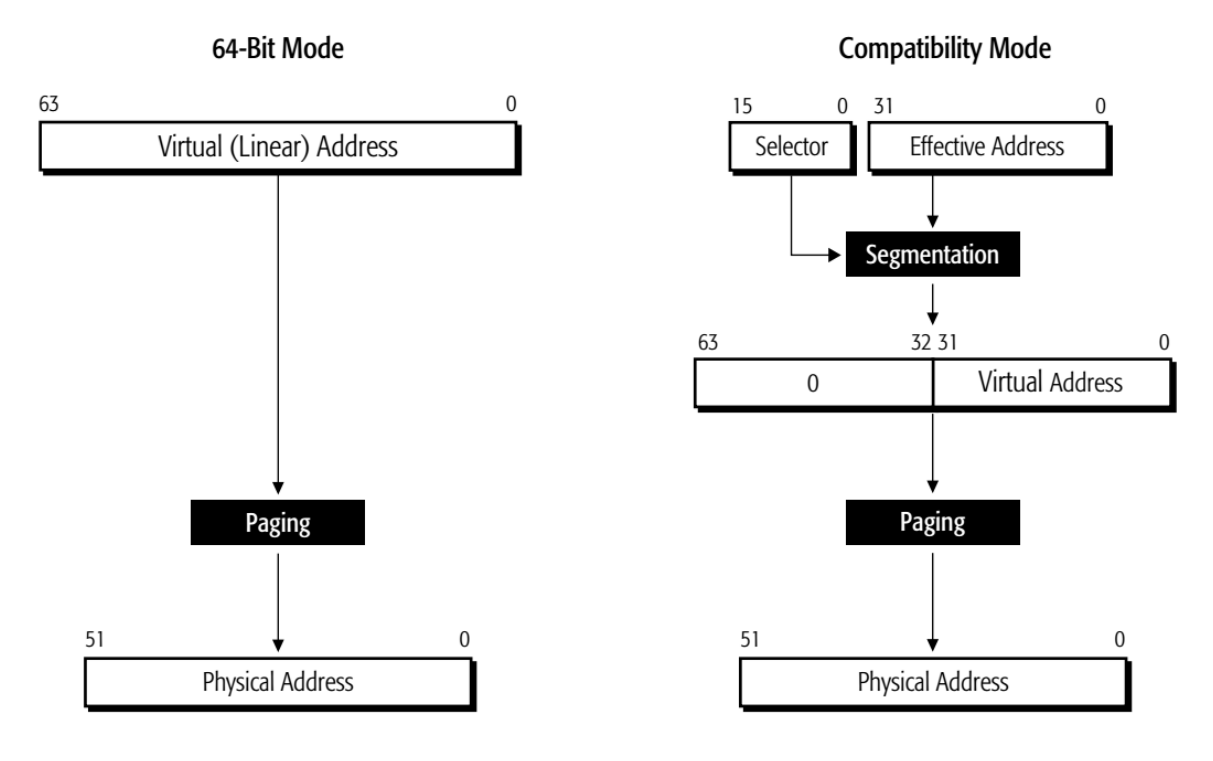

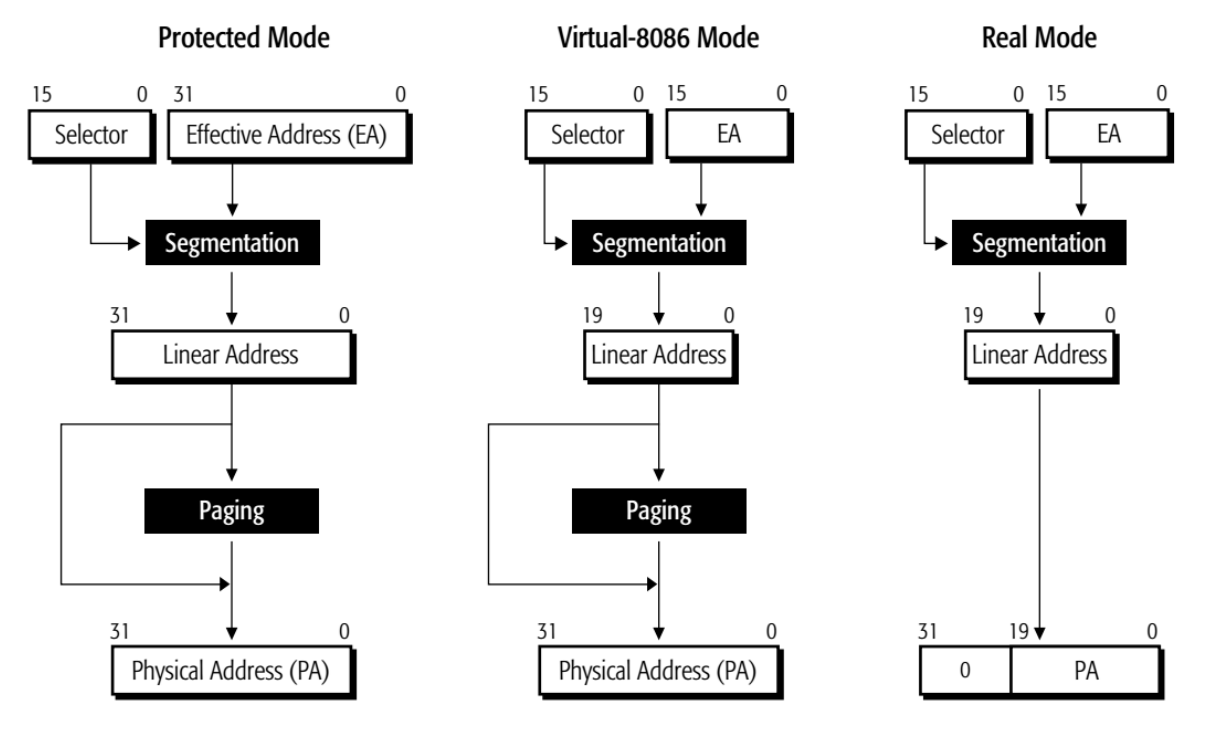

Legacy-Mode Memory ManagementLong-Mode Memory Management

接下来，我们会使用如下几个 terms 来指代各种不同地址：

Effective Addresses or Segment Offsets
- 段内偏移地址
Logical Addresses
- 逻辑地址，表示形式类似 Seg:Offset
Linear Addresses
- 线性地址，相当于逻辑地址的转译，是连续的地址
- 如果启用了 Paging，Linear Addresses 相当于虚拟地址 Virtual Addresses
Physical Addresses
- 物理地址，在 Memory 中的真实内存布局

Real Mode Memory Addressing¶

Real Mode 的地址空间只有 1MB 大小，即 $2^{20}$ byte。它的 Linear Address 的计算为：

\[ \text{Seg} \times 10h + \text{Offset} \]

乘上 $10h$，等价于左移 4 位

Real Mode 中，段寄存器和偏移寄存器都是 16-bit 的，因此偏移后相加得到的地址是 20-bit 的

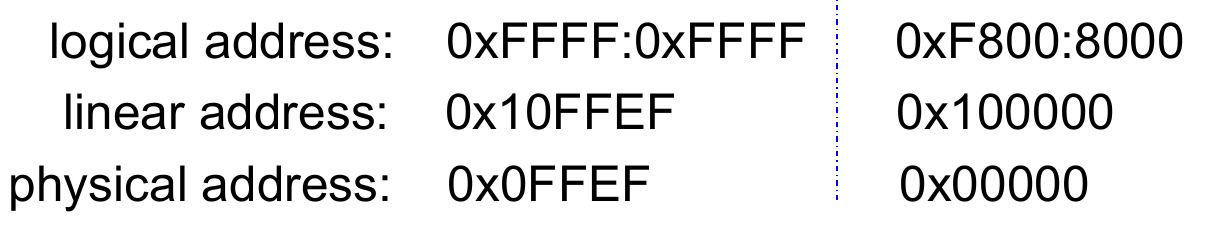

1 MB Address Wrap-Around 是这个设计很经典的问题。当 Linear Address 计算最高位进位时，物理地址发生 overflow，反而变得很小，这也被称为回环。可以考虑如下左右两个例子：

由于有相当数量的商业软件特意使用了这个特性，后续的 8086/8088/80186 CPU 都保留了这点。

Protected Mode Memory Addressing¶

在保护模式下，段寄存器不再单纯存储段地址，而是存储指向 Descriptor Table 中的某一描述符的 Selector。

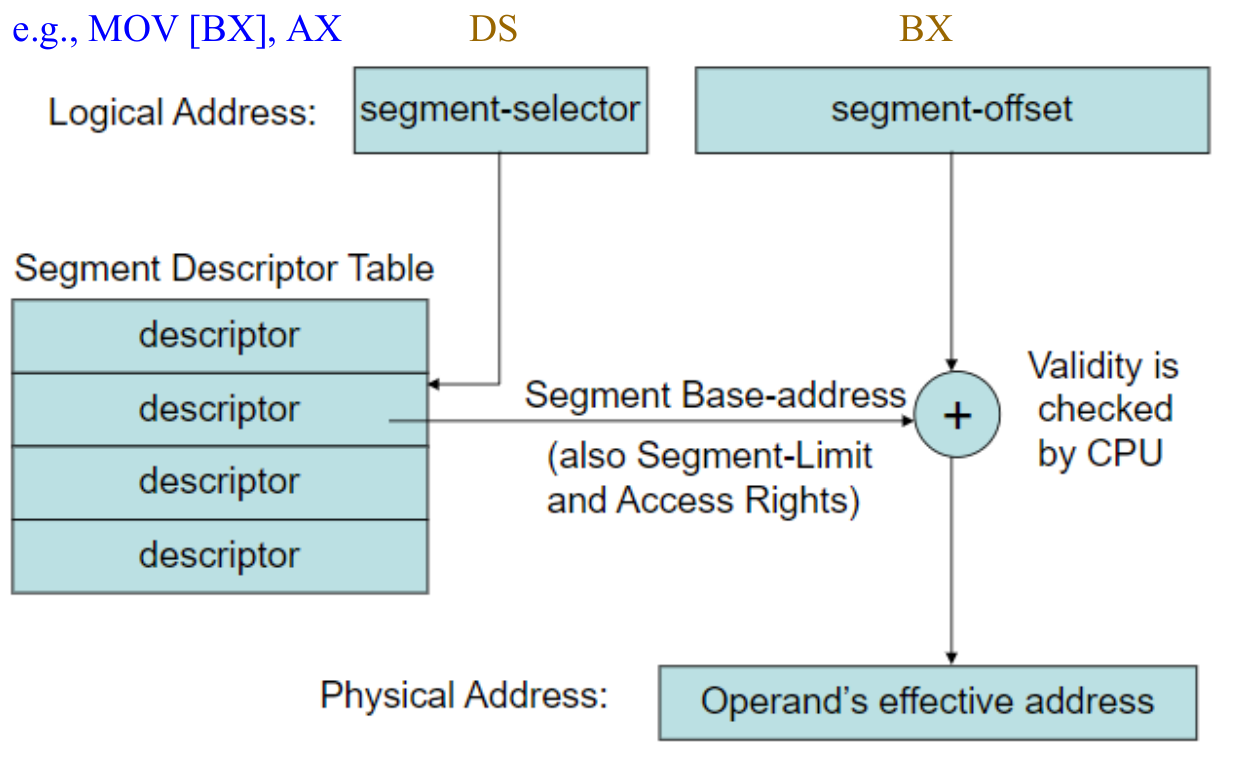

例如对于指令 MOV [BX], AX，它的访存流程如下：

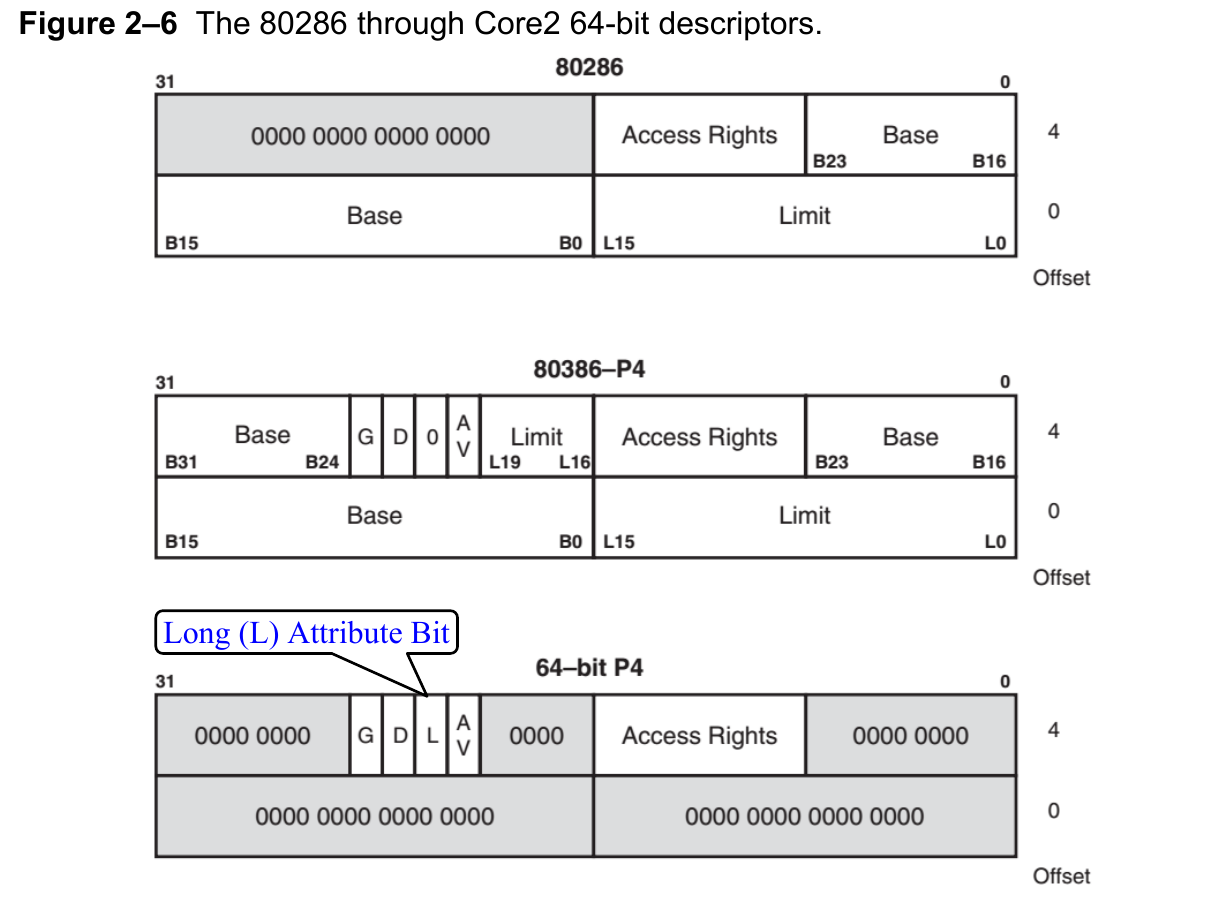

Descriptor 描述了一个内存段的地址，长度以及访问权限，它的结构随着架构的升级变更如下：

其中 Base 部分指定了这个段的起始位置，Limit 部分指定了这个段的长度（也可以说是结束部分）。G 代表了 Granularity Bit，它决定了该段 Limit 的缩放程度：

当 G=0，段的长度为 $(\text{limit}+1)\ \text{bytes}$
- 此时 limit 的范围为 0 - $2^{20}-1$
当 G=1，段的长度为$(\text{limit}+1)\times 4K\ \text{bytes}$
- 也可以认为将 limit 替换为 $\text{limit}<<12 + 0xFFF$
- 此时 limit 的范围为 0FFFH - $2^{32}-1$

【Example】 有一个描述符，base address = 1000,0000H, limit = 01FFH，求 G 分别为 0 和 1 时的段起始位置和结束位置：

当 G=0
- Starting Location = 1000,0000H
- Ending Location = 1000,0000H + 01FFH = 1000,01FFH
当 G=1
- Starting Location = 1000,0000H
- Ending Location = 1000,0000H + 01F,FFFFH = 101F,FFFFH

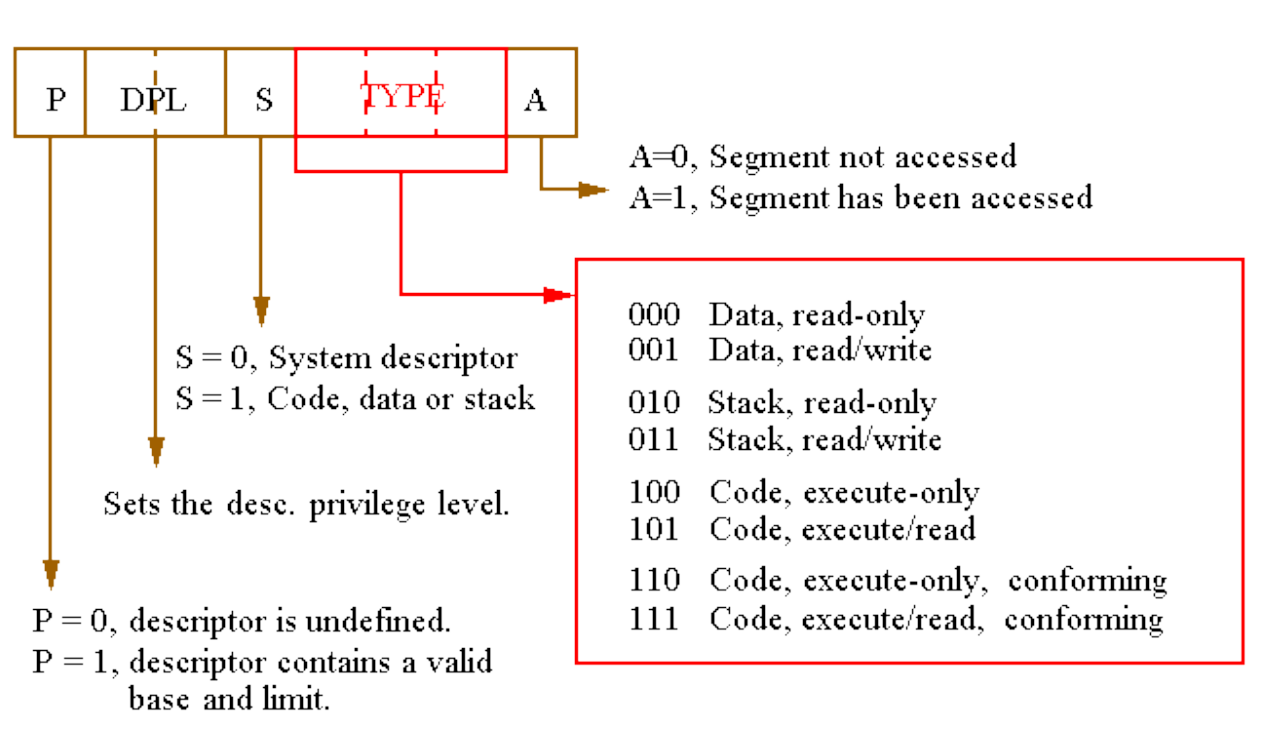

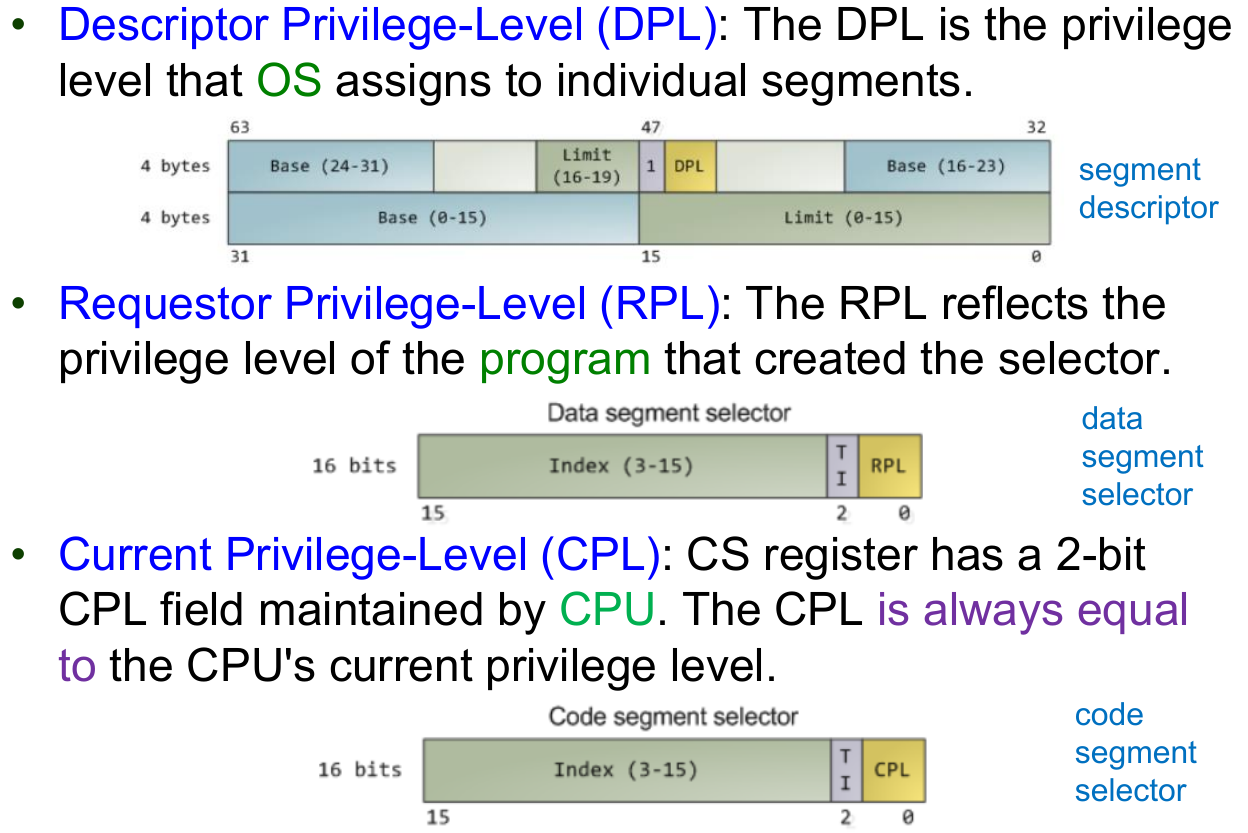

1 Byte 大小的 Access Rights 指定了这个段的权限控制：

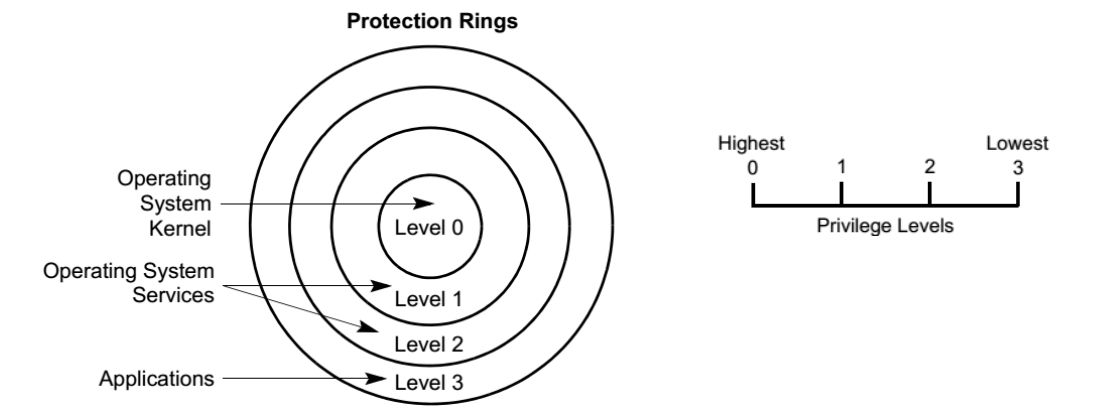

其中 DPL 字段共 2-bit，指定了该段的 Priviledge-Level。特权等级共分 4 级，按照数字大小权限依次降低：

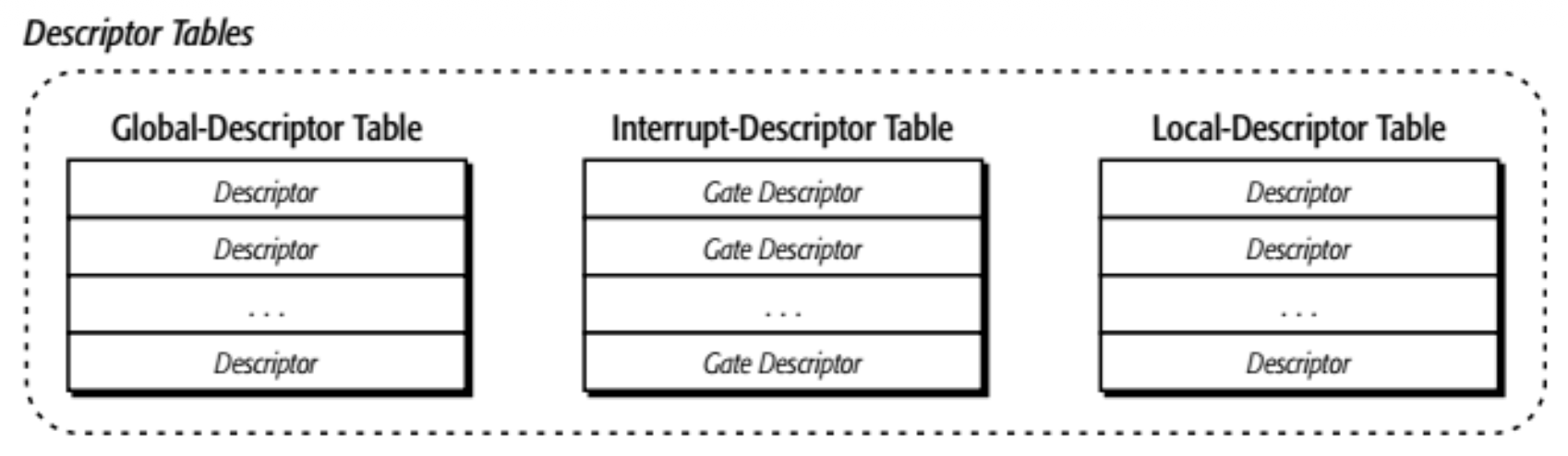

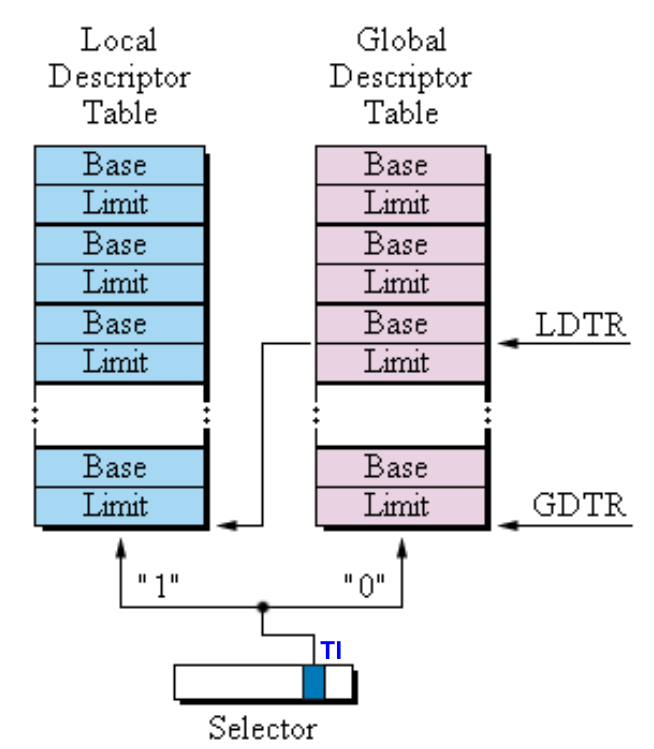

Descriptor Tables 分为 Global-Descriptor Table（GDT）、Local-Descriptor Table（LDT）、Interrupt-Descriptor Table（IDT） 三类，其中 LDT 需要通过访问 GDT 中的 entry 来间接访问，这一点我们会在稍后谈及。

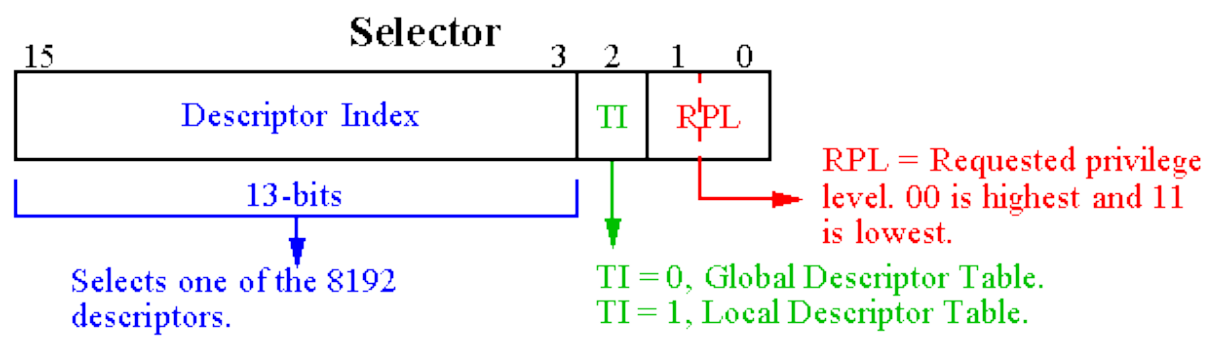

Selector 存储在 16-bit 的段寄存器中，它的结构如下：

TI 指定了是要访问 GDT 还是 LDT；RPL 指定了此次请求的特权阶级。

除此之外，段寄存器 CS 中最低两位不为 RPL，为 Current Privilege-Level（CPL），CPL 的值永远为 CPU 当前的特权阶级。综合下来，关于 Descriptor 和 Selector 中的三种特权阶级表示位的关系与区别如下：

在进行数据访问的时候，我们会对权限进行检查：

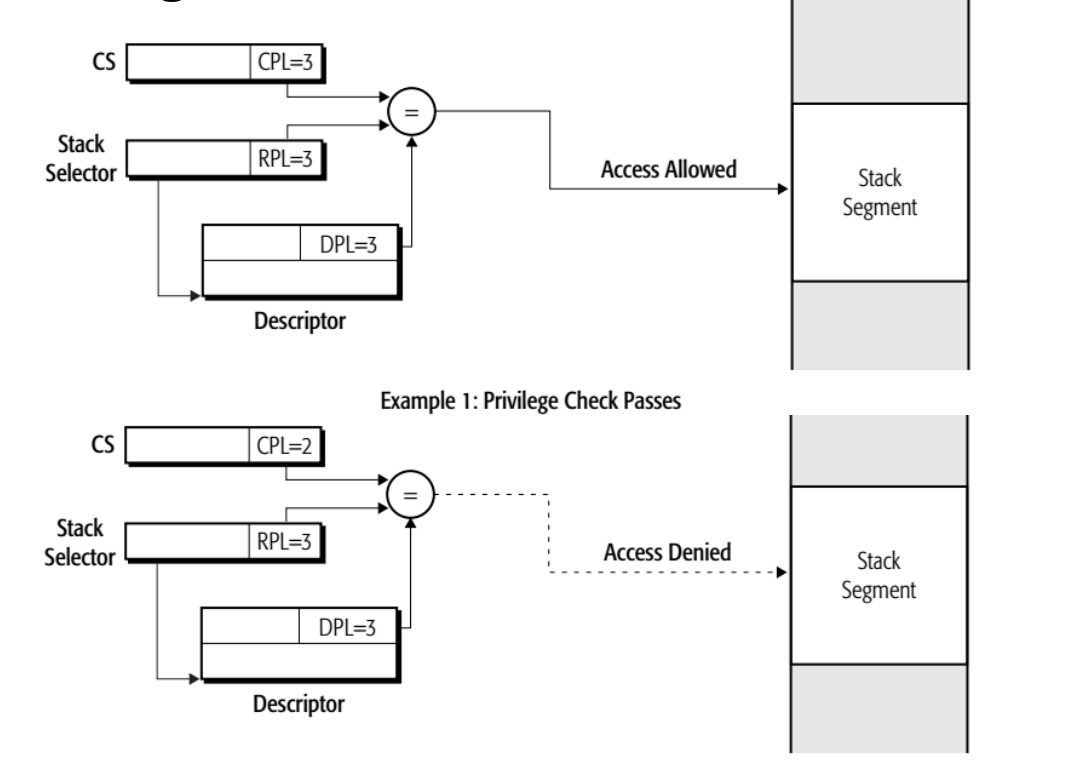

Accessing Data SegmentsAccessing Stack Segments

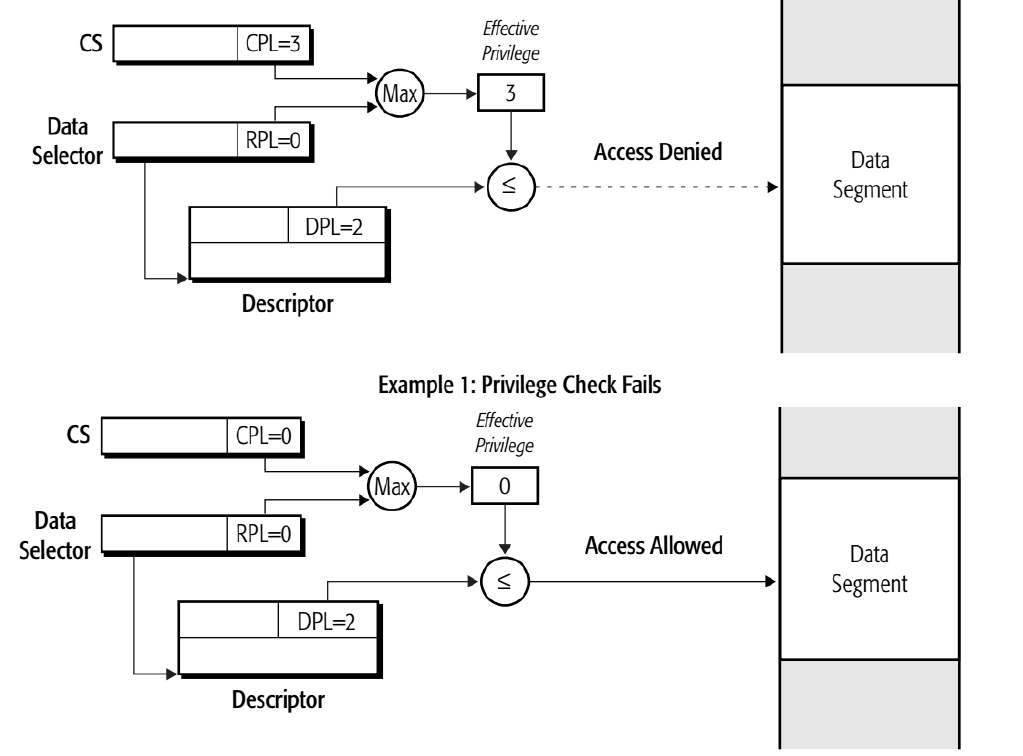

当访问数据段时，我们要求 CPL 和 RPL 的权限都高于该段的 DPL：

当访问栈段时，我们要求 CPL 和 RPL 的权限都等于该段的 DPL：

为了存储 Descriptor Tables 的基地址，处理器中有 4 种用户不可见的寄存器：

GDTP and IDTR：存储 GDT 和 IDT 的 Base 和 Limit，在进入保护模式之前就被加载
LDTR and TR：指向 GDT 中特殊的描述符
- 例如 LDTR 指向 GDT 中的指向 LDT 的描述符

还有一些不可见的寄存器用作 Descriptor Cache

当需要发生进程切换时，LDTR 会加载新任务对应的 selector 值，从而利用 LDT 实现扩展内存空间。

左下角对 index 乘 8 是因为 Descriptor Table 中一个 entry 是 8 Byte

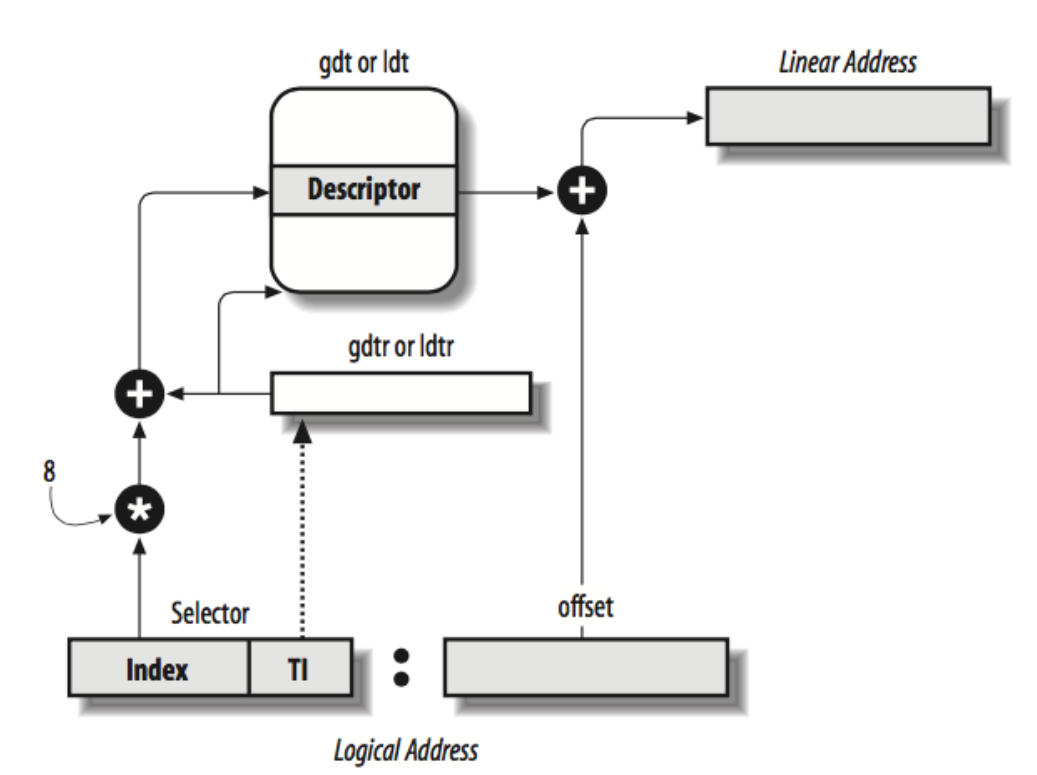

图中 gdtr or ldtr 部分的具体实现如图

在保护模式下，分段内存模型 Segmented-Memory Models 有两种：

模型	说明	特点
多段模型 (Multi-Segmented Model)	把内存分成多个独立的段，比如代码段、数据段、堆栈段等。每个段有自己的基址和界限。	✅ 每个段可以独立管理、保护与共享。❌ 地址转换更复杂，软件需要管理多个段寄存器。
平坦模型 (Flat-Memory Model)	把所有段的基址都设为 0，界限设为整个地址空间长度（例如 4GB）。这样所有内存都连续可寻。	✅ 看起来就像“没有分段”，只有一个连续的线性地址空间。✅ 编程更简单，现代 OS（如 Linux、Windows）大多采用这种方式。

Memory Paging¶

Paging 将内存划分为统一大小的 Page，通常：

在 long mode, physical pages 长度可为 4-KByte, 2-MByte, 1-GByte
在 legacy mode，physical pages 长度可为 4-KByte, 2-MByte, 4-MByte

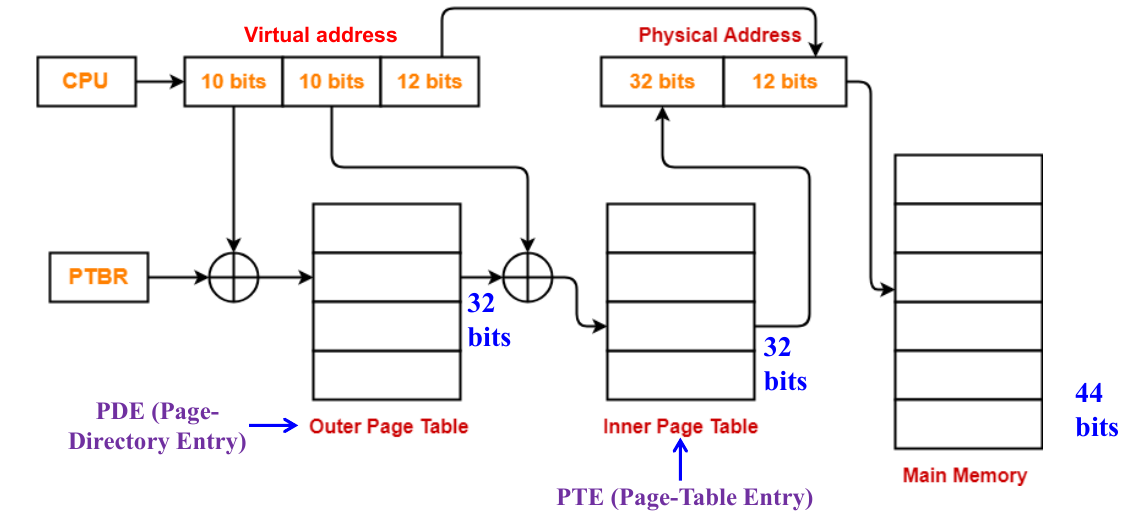

与计组中学到的分页稍有区别的是，现实 CPU 通常会采用 Multi-level Paging，而不是只通过一个 Page Table 就能转换虚拟地址和物理地址。这是因为 Single-level 往往占用太多内存。

例如，对于 64-bit computer，假定我们设置 4KB page size, 4GB physical memory, 4Byte per page table entry，那么 $\text{Page Offset}= \log_2 4K=12\ bits$，那么 $\text{Virtual Page Number} = 64-12=52\ bits$，一个 entry 有 4B，那么整个 Page Table 占用内存 $2^{52}\times 4= 2^{54}\ bytes$，这已经是物理内存 4GB（$2^{32}$）的不知道多少倍了。

现在我们使用 Multi-level Paging 技术。通常，我们设置一个 Page Table 的大小等同于一个 Page 的大小，对于该例即为 4KB。此时一个 Page Table 共有 4KB / 4B = 1024 个 entries。

1024 个 entries 意味着我们只需要 10-bit 就能对一个 Page Table 进行索引，那么层数计算则为 $\#\text{ of Level}= \frac{52}{10}\ \text{ceiled is } 6$，即共需要 6 层，其索引结构类似如下：

Key Points

所有 Page Table 的 entry size 均需相同
Page Table 由内到外分别称为
- Page Table, PT
- Page Directory, PD
- Page Directory Pointer Table, PDPT

🌟 类别	🟢 优点 (Pros)	🔴 缺点 (Cons)
内存占用	仅为实际使用的虚拟地址空间分配页表，节省大量内存	页表结构本身更复杂，需要额外的目录页表，占用少量额外空间
稀疏地址空间支持	对于稀疏内存使用的进程非常高效，不会为空洞地址范围浪费页表项	若进程使用地址空间非常密集，多级页表节省的空间优势不明显
可扩展性	适用于大型虚拟地址空间（如 32 位、64 位系统）	随层数增加，页表查找过程更长、更慢
访问速度	——	每增加一级页表，就需要多一次内存访问才能完成地址转换
性能优化	可与 TLB（Translation Lookaside Buffer）配合使用，显著减少查找延迟	若 TLB 命中率低，会出现明显性能下降

Paging 为 OS 提供了将虚拟地址转换为物理地址（Relocation）的抽象层，因此不同应用可以使用各自隔离的虚拟地址空间（Protection），多个应用还可以通过 Shared Mapping 共享同一个物理页（Sharing）。

与分段模式相同，Paging 也需要做一些权限保护，这些用于维护权限的位处于页表的 Entry 中。例如，Page-Directory Entry 的结构如下：

都是 0 表示高权限等级，1 表示低权限等级（这块能 Write，说明这块权限等级低）

在 Multi-Paging 下，一个物理页的最终权限是导向它的 PDE 和 PTE 权限位的 AND：

\[ \text{Page Attribute = PDE Attribute \& PTE Attribute} \]

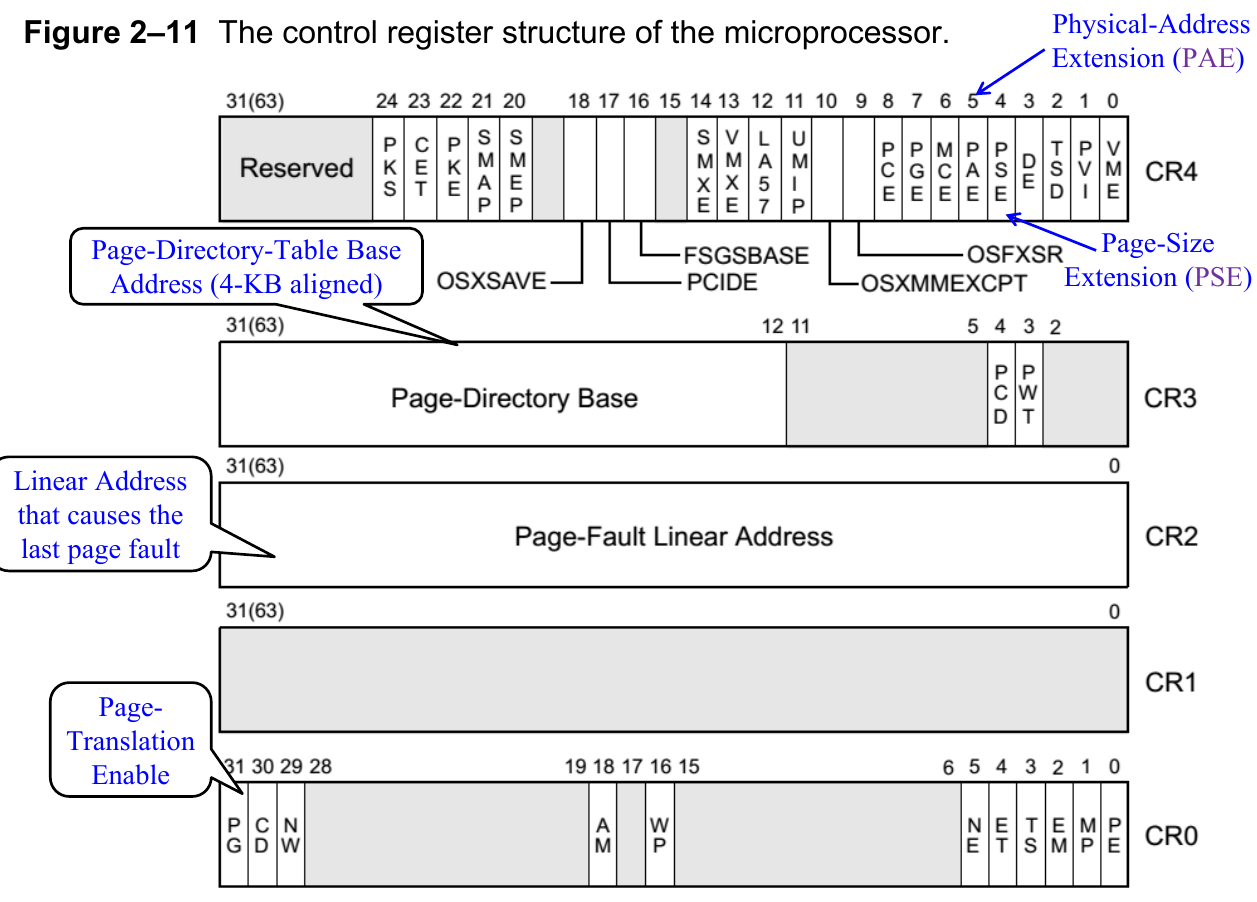

Paging 使用 CR0-CR4 几个 Control Registers 来对分页进行控制，它们的结构如下：

Control Register 0: 主要包括分页相关控制位
- PE(bit 0) 是否启用保护模式。当 PE = 1 时会从 Real Mode 进入 Protected Mode
- PG(bit 31) 是否启用分页。该位在进出 Long Mode 时被设置
Control Register 2: 保存发生 Page Fault 时的 Linear Address
- Handler 通过读取 CR2 来确定哪个地址导致了错误，从而执行缺页调入、权限检查、进程终止等操作
Control Register 3: 存储页目录的 Physical Address
- Page-Directory Base: 页目录基地址
Control Register 4: Pentium 开始新增的控制寄存器，拓展了原有的分页架构控制
- PSE(bit 4) 是否启用大页拓展。开启后允许 PDE 直接映射 4MB 的大页
  - 当 CR4.PSE=1 and PDE.PS=1 时，该 PDE 映射到一个 4MB Page
  - 当 CR4.PSE=1 and PDE.PS=0 时，该 PDE 映射到一个 4KB Page
- PAE(bit 5) 是否启用物理地址拓展。开启后允许物理地址空间超过 4GB
  - 例如 36-bit 物理地址，可寻址 64GB 内存；此时 Linear Address 还是 32-bit
  - PAE 启用的条件下允许映射 2MB Page，此时 PSE 位被忽略，大页达不到 4MB

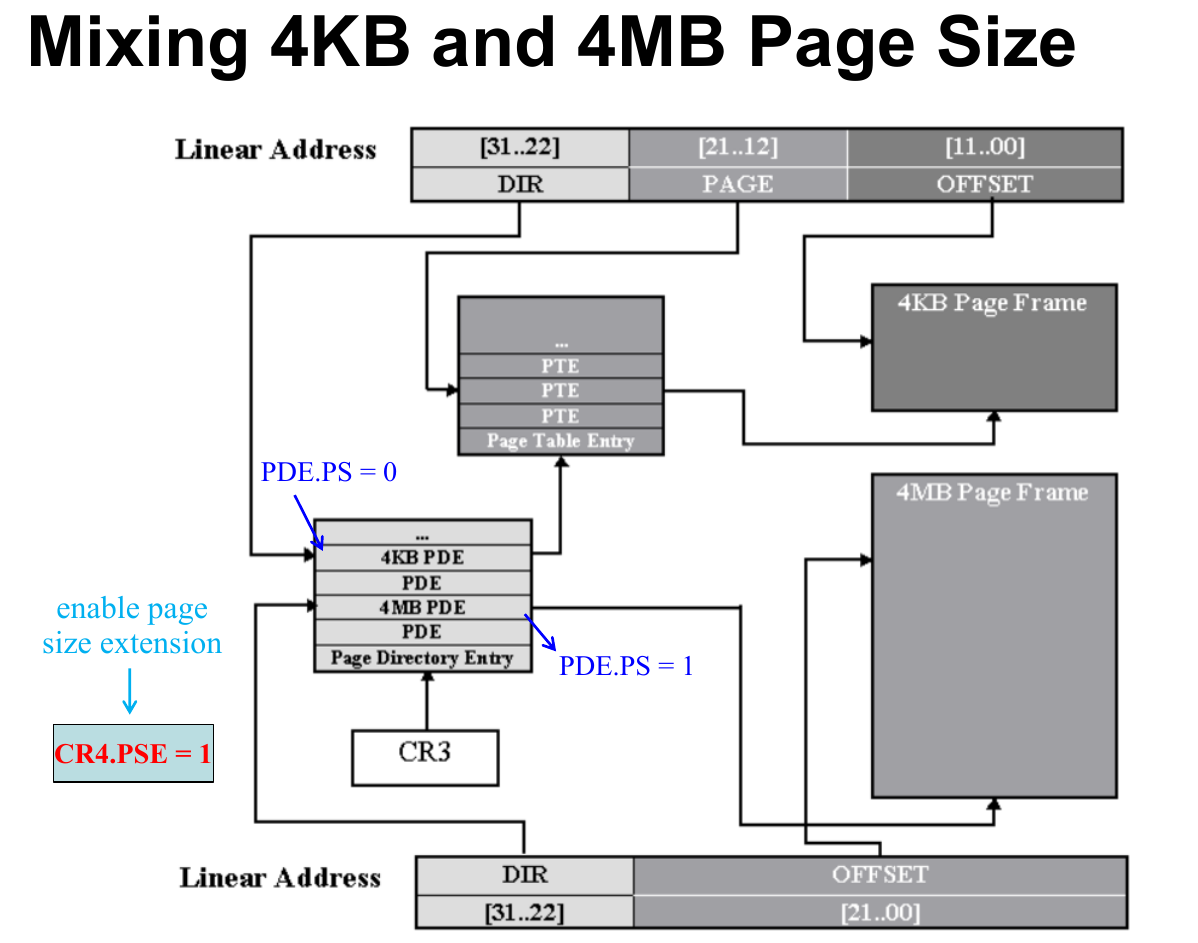

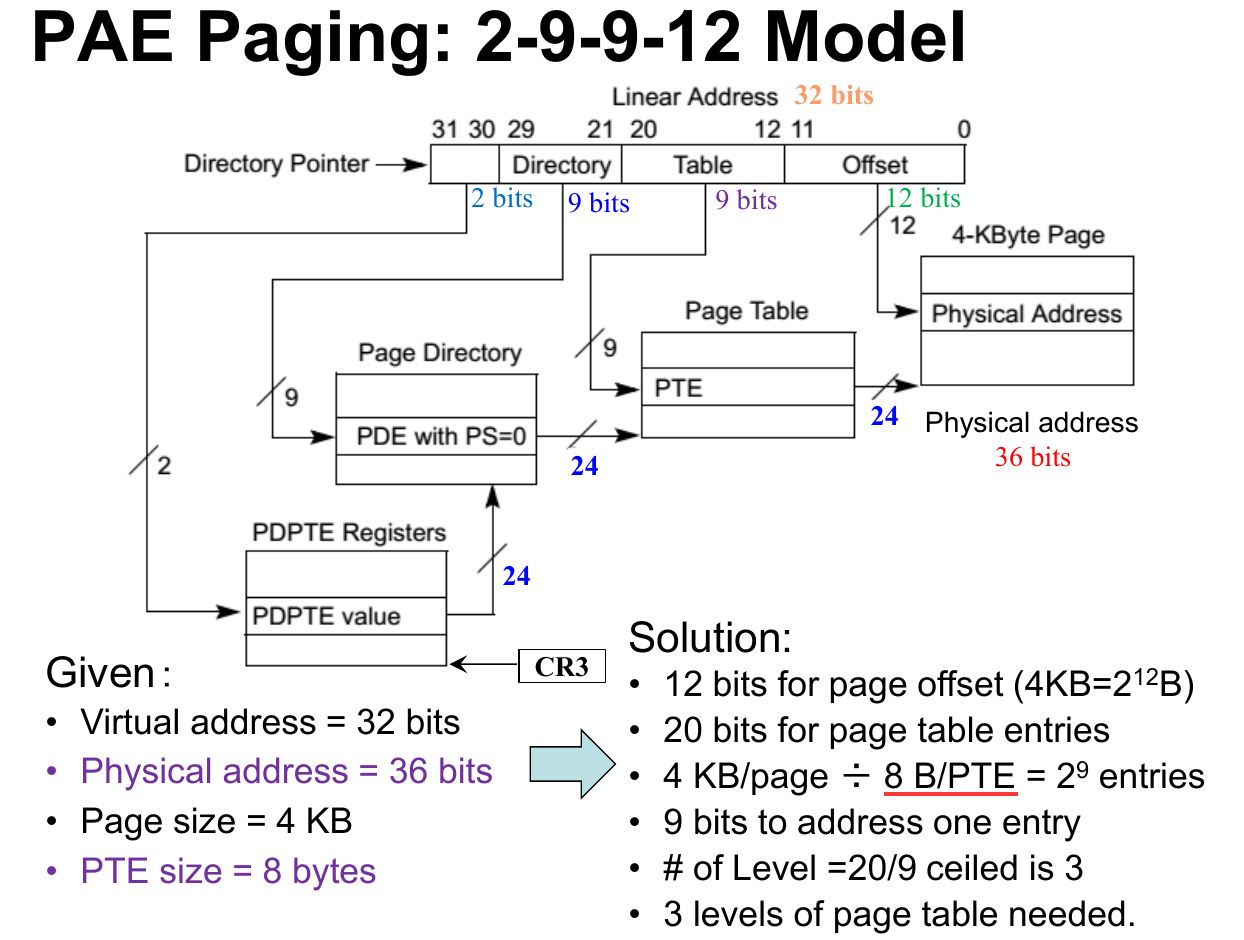

PSEPAE

假定我们要对一个 Page Table 进行访问，由于我们只能通过虚拟内存来与 Memory 交互，我们该如何得到 Page Table 上一个 entry 的虚拟内存？

为了解决这个问题，OS 为 Page Table 设置了一个 self-reference table entry，这个 entry 存储了指向自己所处的 Table 的基地址。Windows 32 bit 将 0x300 entry 作为 self-reference table entry，我们接下来也将以此为例作为讲解。

在 10-10-12 模型下给出一个虚拟地址 $VA$，我们希望得到对该虚拟地址进行映射时经过的 entry 的虚拟地址，可以通过如下公式计算：

\[\begin{array}l \text{GetPteVaAddress: } 0xc0000000 + [(va>>12)<<2]\\ \text{GetPdeVaAddress: } 0xc0300000 + [(va>>22)<<2] \end{array} \]

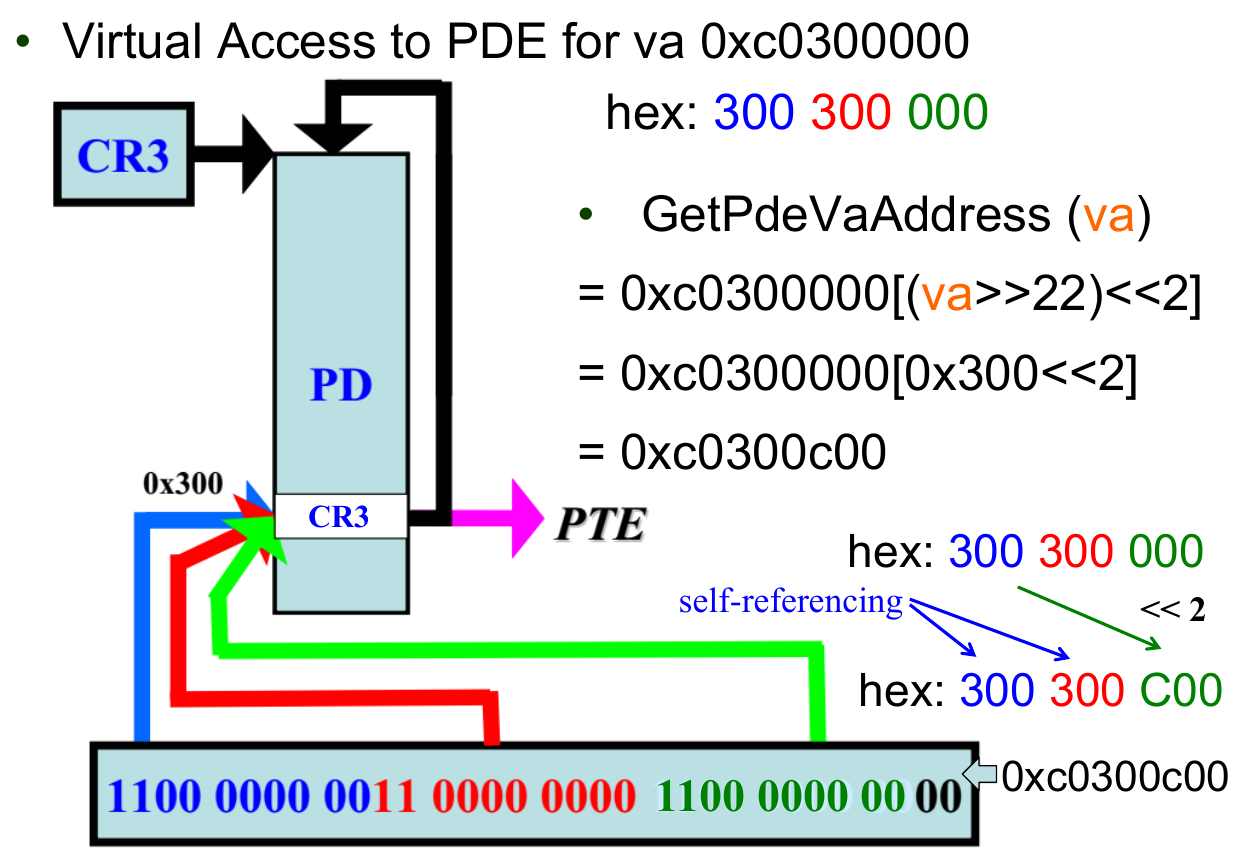

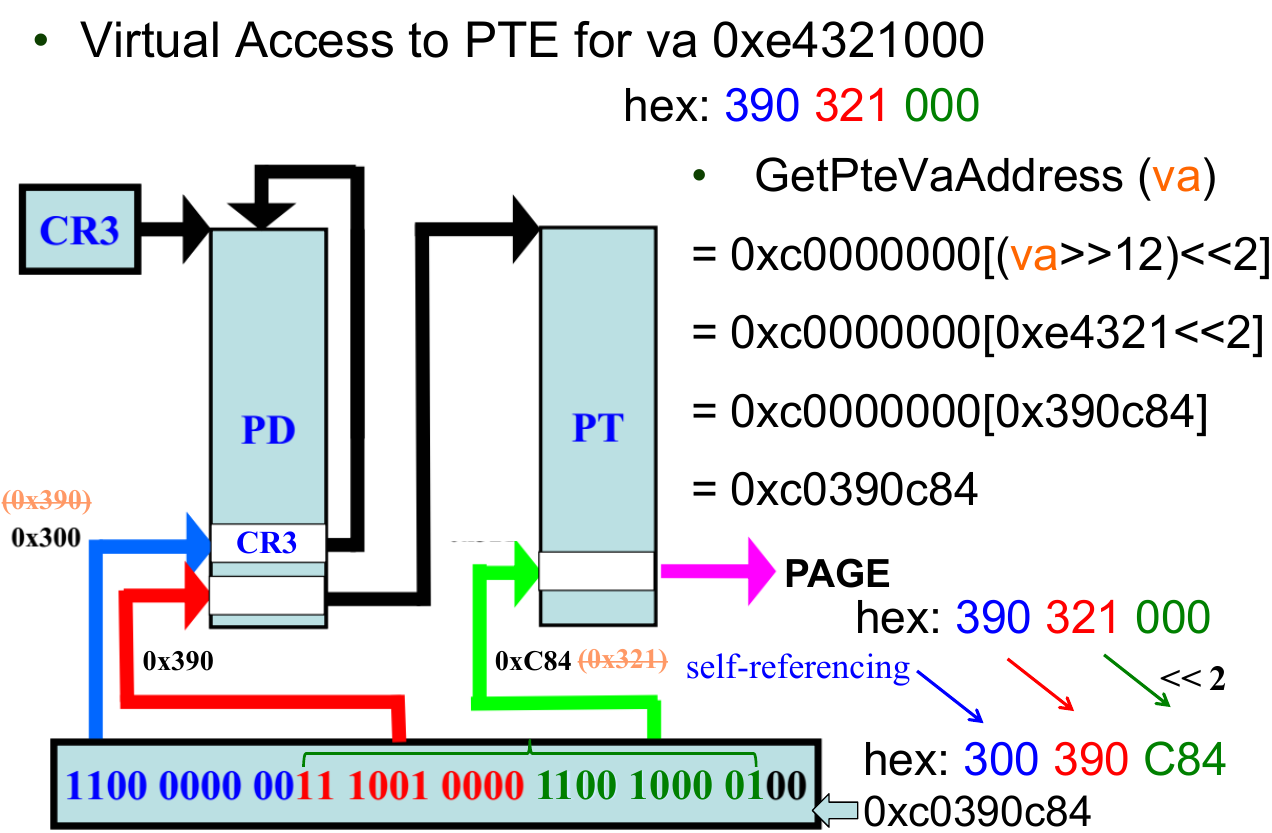

具体原理可见以下示例，其中最后的 0x321 要乘以 4（左移两位）是因为最后的 offset 是直接加在基地址上的，所以要乘上一个 entry 的大小 4B：

Total Meltdown

Windows 64 本来选用固定位置 0x1ED 作为 self-reference entry，但是曾经有人将这个 entry 的权限设置成 User 从而获得了整个物理内存的权限，因此从 Windows 10 开始将该值设置为系统启动时随机选择。

Addressing Modes¶

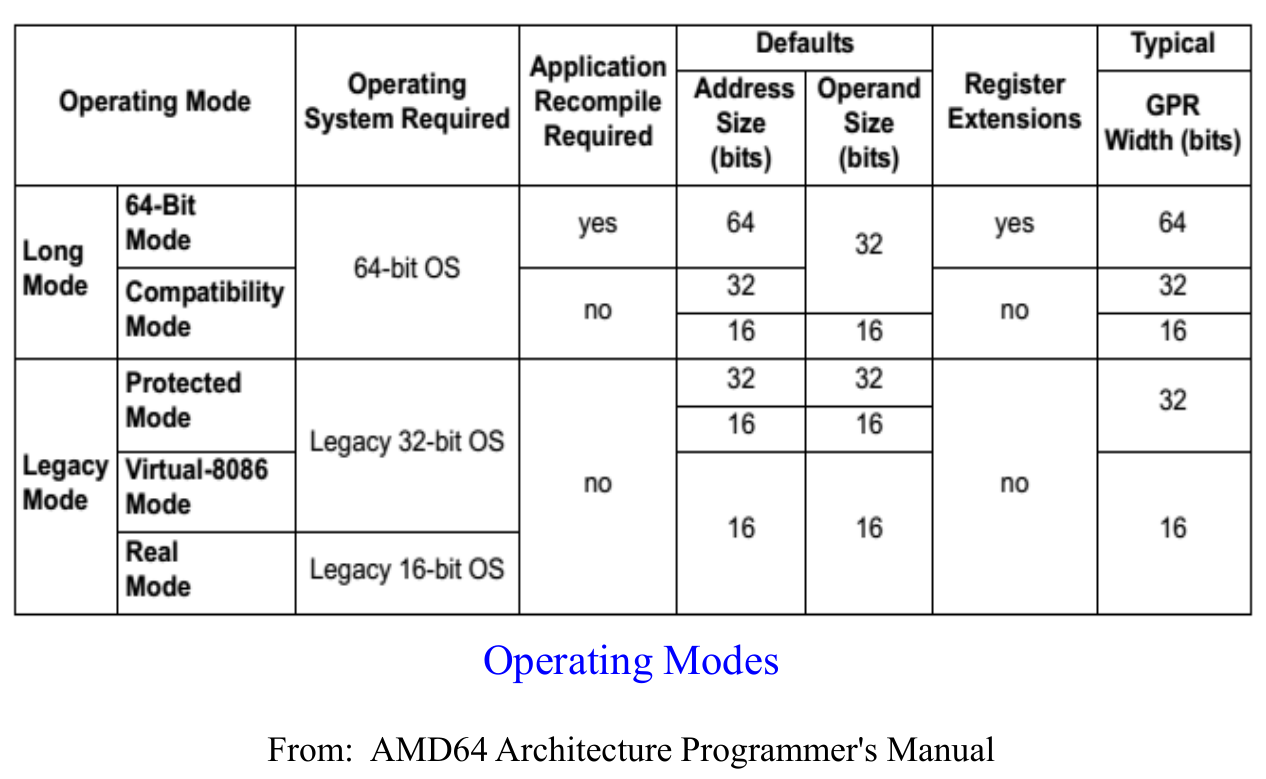

对于三种不同的 Operation Modes，它们默认的 Address Size 和 Operand Size 如下：

16-bit Modes
- 16-bit address & 16-bit operand
32-bit Protected Modes
- 32-bit address & 32-bit operand
64-bit Modes
- 64-bit address & 32-bit operand

例如，在 64-bit 下，指令 MOV EAX, [RBX] 中 EAX 是 32-bit 操作数，RBX 用来 64-bit 寻址。

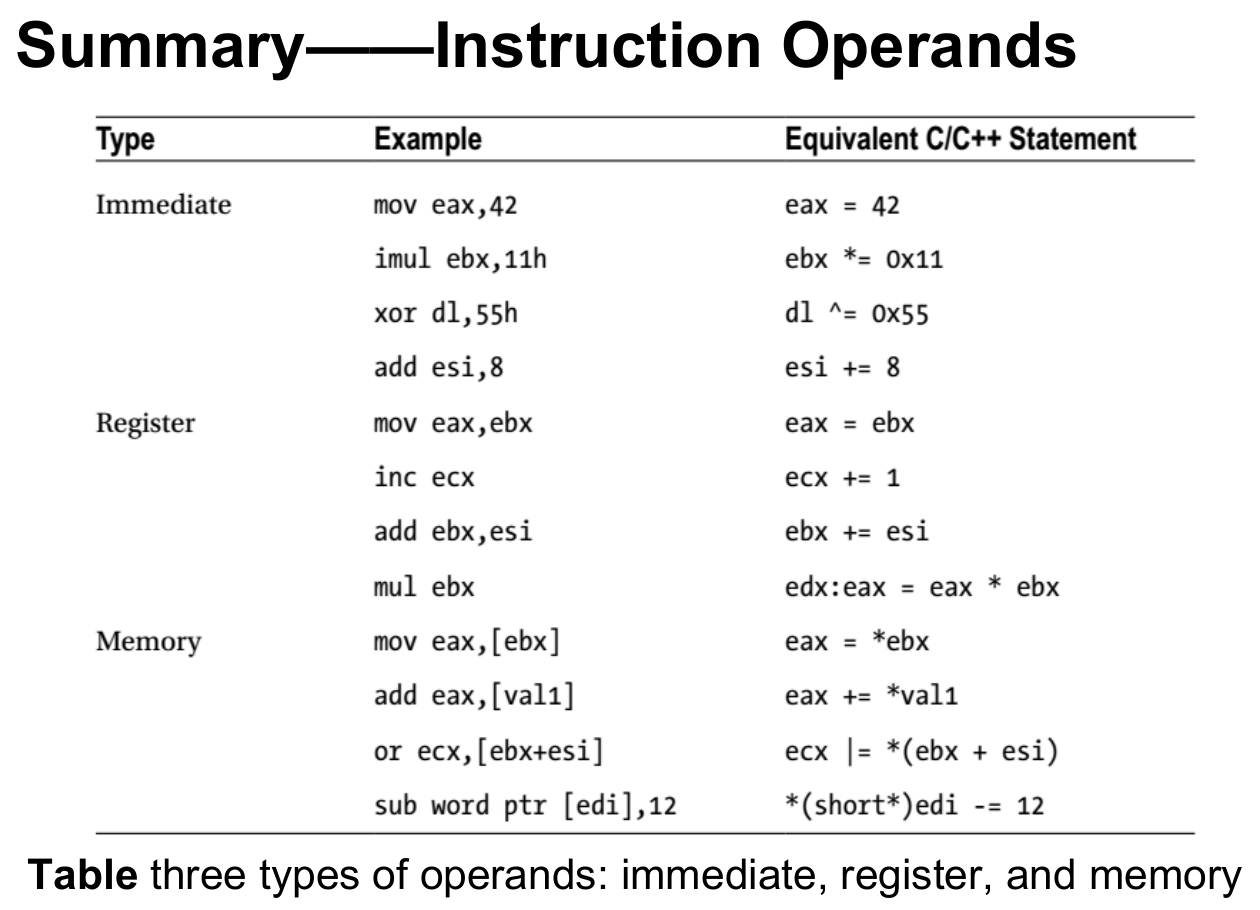

数据寻址¶

在 x86 寻址中，一个偏移地址可能由如下四个部分组成：

\[ \text{Effective Address} = \text{Base} + \text{Scale}\times\text{Index} + \text{Displacement} \]

这些部分不是必须出现，根据组合，我们将 Addressing Mode 划分为以下六种：

Direct Data Addressing (Disp)
- 与 A 系列寄存器相关的 MOV 指令被称为 Direct Addressing，特征是译码得到的字节码长度更短
  - MOV AL, [1234H] ; A0 34 12
- 除此之外的指令被称为 Displacement Addressing
  - MOV CL, [1234H] ; 8A 0E 34 12
Register Indirect Addressing (Base)
Base-Plus-Index Addressing (Base + Index)
Register Relative Addressing (Base/Index + Disp)
Base Relative-Plus-Index Addressing (Base + Index + Disp)
Scaled-Index Addressing (Base+Scale×Index+Disp)

下面我们以一些编译器的实例来说明：

int var;        |  f:
                |    mov eax, [esp+4] ; index + disp
void f(int x)   |    mov var, eax     ; disp(Direct Addressing)
{ var = x; }    |    ret

int foo(char *buf, int index)  |  foo:
{                              |    mov eax, [esp+4] ; eax = buf
    return buf[index];         |    mov edx, [esp+8] ; edx = index
}                              |    movsx eax, BYTE PTR [edx+eax]
                               |       ; base + index

struct foo {              |  bar:
    int a;                |    mov eax, [esp+4] ; eax = f
    int b;                |    mov eax, [eax+4] ; eax = *(f+4) \
};                        |                           = f->b
                          |    ret
int bar(struct foo *f) {  |
    return f->b;          |
}                         |

struct foo {                         |  query:
    int a;                           |    mov eax, [esp+4]
    int b;                           |    mov ecx, [esp+8]
    int c;                           |    shl ecx, 4 ; ecx = 16 * i
    int d;                           |    mov eax, [eax+ecx+12]
};                                   |       ; [fs+16*i+12]=fs[i].d
                                     |    ret
int query(struct foo fs[], int i) {  |
    struct foo x = fs[i];            |
    return x.d;                      |
}                                    |

在 8086-80286 间接寻址中，base 可选 BX 和 BP，index 可选 SI 和 DI，scale 可选 1,2,4,8。

当方括号中选用寄存器 BP/EBP/ESP 作为 base 时，则缺省段址默认为 SS；否则，均为 DS。

从 80386（32-bit）开始，所有 32-bit 寄存器都可以作为 base 和 index

Which addressing mode in the following instruction is invalid ?

A.
B.
C.
D.
- ESP 不能作为 index

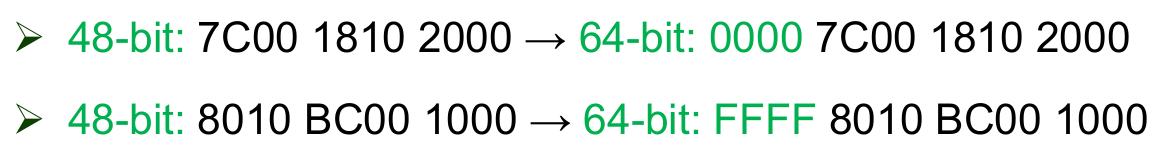

在 x86-64 系统上，Linear Address 的逻辑长度为 64-bit。但是我们做分页时所用的 Effective Address 通常是 48-bit 或 57-bit 的，我们通常使用符号扩展来增大地址空间，这被称为 canonical address，例如：

代码寻址¶

代码寻址通常与指令 JMP, CALL 相关，dst operand 指定了指令即将跳转到的地址。

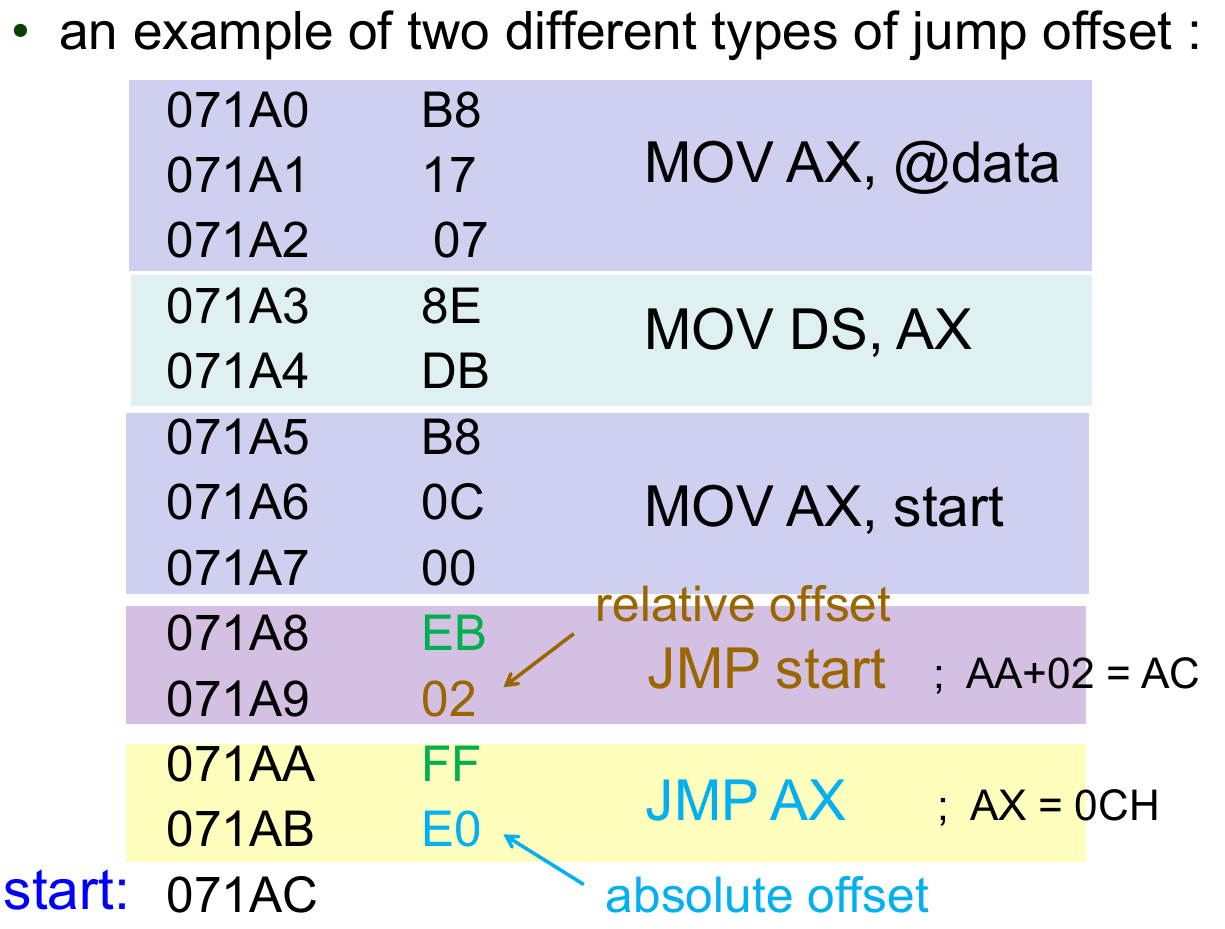

根据 jump offset 的类型，可分类为以下两种：

relative offset
- 通常指定为跳转到一个 label，编译时会被编码为相对当前指令 IP 的符号偏移
absolute offset
- 指定一个 General-Purpose Register 或 Memory Location，将这个值直接加载到 PC
- 绝对偏移以 code segment 作为基

前一个 jump 是相对偏移，后一个 jump 是绝对偏移

根据 jumps 的类型，可分类为以下四种：

短跳(short jump) ：跳转距离用一个字节（1 Byte）表示，机器码以 EB 开头
- jump range 范围为 -128 to +127
- 短跳后面只能接目标偏移地址或标号；而近跳还可以接 16 位寄存器或 16 位变量
- 短跳机器码的 idata 为一个字节，对应大小为目标地址减去下条指令的偏移地址($+2)
近跳(near jump) ：跳转距离或目标地址用一个字（2 Byte）表示，机器码以 E9 开头
- 机器码 E9FD1E 对应指令 1D3E:0100: jmp 2000h 即跳转到地址 1D3E:2000
- 其中 FD1E 含义为 1EFD = 2000h - 0103h，即目标地址减去下条指令的偏移地址
- 偏移地址在机器码中也是小端存储
远跳(far jump) ：目标地址用一个远指针表示(段地址：偏移地址)，机器码以 EA 开头
- 机器码 EA0000FFFF 对应指令 jmp 0FFFFh:0000h 。但是实际上远跳不能直接接常数地址。
- 如果要跳转到不同段，一定是使用远跳；例如不同模式切换时
Task Switch ：跳转到不同 task 中的指令处，只存在于 protection mode

栈寻址¶

与栈内存交互通常使用 PUSH, POP 进行，这两个指令总共有六种形式：

register, memory, immediate（立即数只能入栈，不能出栈）
segment register, flags, all registers

The PUSH and POP immediate & PUSHA and POPA (all registers) available 80286 - Core2.

栈寻址相关的操作基地址均为 SS，偏移均为 SP(或 ESP)。

由于是小端寻址，在多字节数据入栈时，高位字节先入栈，低位字节后入栈。

汇编代码中，堆栈端只能创建一次，创建时，SS:[SP] 指向栈顶，SP 指向堆栈段的末尾：

stk segment stack ; 开辟一段堆栈空间，里面的'S'只是用来占位的
a db 200h dup('S')
stk ends

----

+-------------+ <- ss:[sp], sp = 堆栈长度
|stack segment|
+-------------+ <- ss:[sp - 200h] or ss
|code  segment|
+-------------+ <- cs:[ip], ip = offset main
|data  segment|
+-------------+ <- ds

在 8086 - 80286 中，PUSH 指令只能传递 2 Bytes 大小的数据；而 80386 开始，视 PUSH 后接的操作数大小，可以传递 2 Bytes, 4 Bytes, 8 Bytes 大小的数据。

除此之外，还有 PUSHA, PUSHAD, PUSHF 等特殊的 push 指令：

PUSHA push all
- 按照 AX, CX, DX, BX, SP, BP, SI, DI 顺序入栈
- 操作数大小为 2 Bytes
PUSHAD push all double
- 操作数大小为 4 Bytes
PUSHF push flags
- 将 FLAG 入栈

POP 相关的同理，此处不再书写。

Comments:
