Data Movement Instructions

约 2954 个字 163 行代码 预计阅读时间 17 分钟

This chapter concentrates on the data movement instructions. The data movement instructions include MOV, MOVSX, MOVZX, PUSH, POP, BSWAP, XCHG, XLAT, IN, OUT, LEA, LDS, LES, LFS, LGS, LSS, LAHF, SAHF. String instructions: MOVS, LODS, STOS, INS, and OUTS. Data movement instructions do not affect flags.

编码格式

cm 老师说往年都没有考，今年要考（2025-2026 秋冬）

16/32-Bit Mode

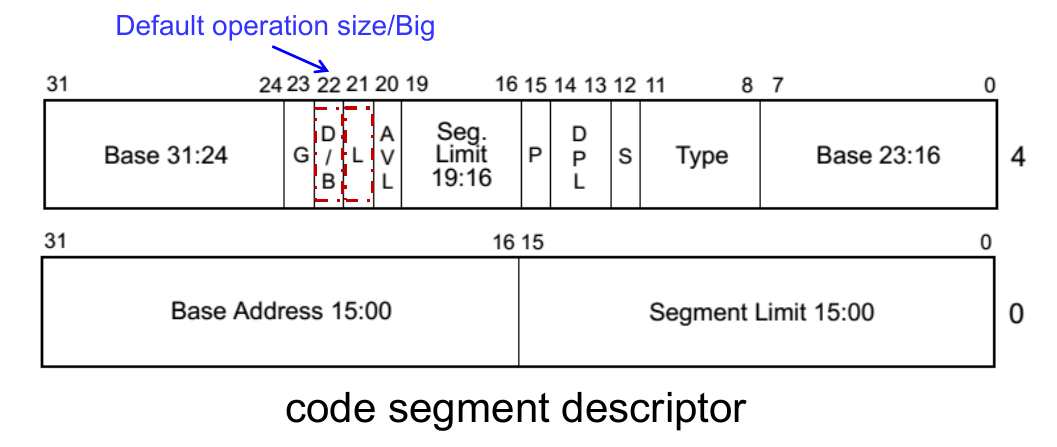

在 code segment descriptor 中，存在两个位指示了指令的长度模式：

• L = 0 & D/B = 0 => 16-bit instruction mode
• L = 0 & D/B = 1 => 32-bit instruction mode
• L = 1 => 64-bit instruction mode

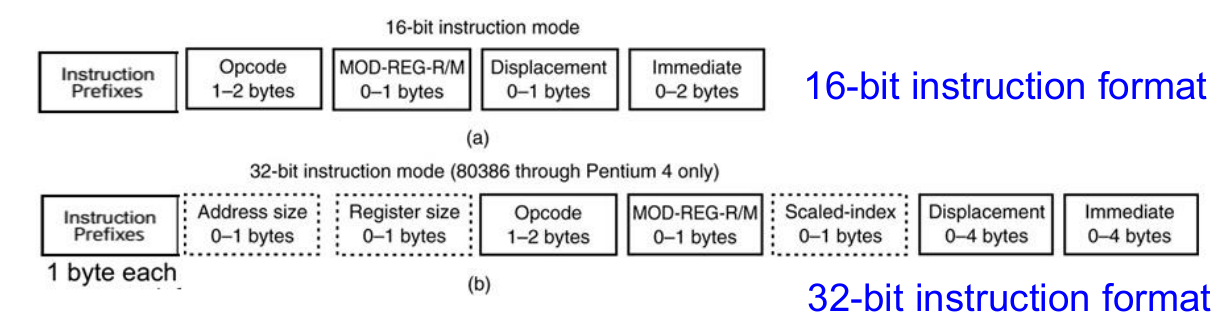

在不同运行模式（长度模式）下，同一指令的编码可能不一样。下面我们对比 16-bit 和 32-bit 两种 format：

例如，对于如下指令，它在 80286（16-bit）和 80386（32-bit）下编码就有所不同：

in .286
MOV WORD PTR [BX], 5 ;       C7 07 05 00

in .386
MOV WORD PTR [BX], 5 ; 67 66 C7 07 05 00
                     ; 因为 16-bit 不是 80386 的默认长度
; 其中 67:Address Size, 66:Operand Size, C7:Opcode, 07: ModeR/M

x86 中，指令长度范围为 1 Byte - 15 Bytes，超出 15B 时会触发 general-protection exception。我们尝试分析指令编码中的几个关键字段：

Opcode

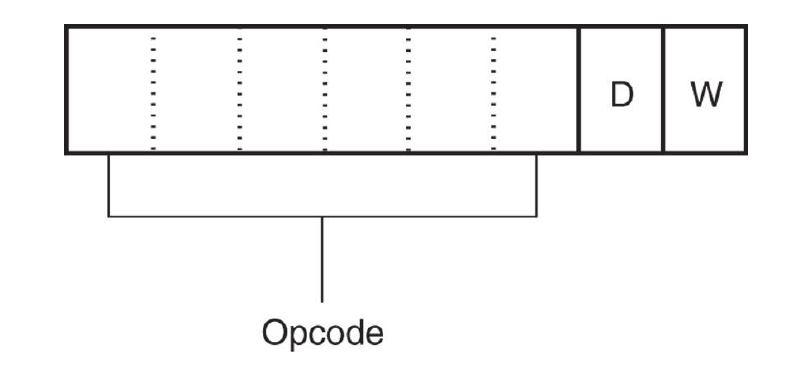

Opcode 用于选择微处理器具体的操作，它的结构通常如下：

其中高位 6-bit 是真正意义上的操作码，低位 D 和 W 分别用于指定数据流方向和数据大小。

• 如果 Direction Bit = 1，数据流从 R/M field 流向 REG field，即 MOV REG, R/M
• 如果 Direction Bit = 0，数据流从 REG field 流向 R/M field，即 MOV R/M, REG

R/M 的含义是 Register or Memory

• 如果 Width Bit = 1，数据大小为 2B 或 4B
• 如果 Width Bit = 0，数据大小只能是 1B

为什么不像 RISC-V 一样指定 rs 和 rd，而是使用方向位呢？

这是因为 x86 中寻址不仅仅是寄存器寻址，还有内存寻址。所以 x86 选择固定寻址的两个域以及数据流的方向。

MOD-REG-R/M

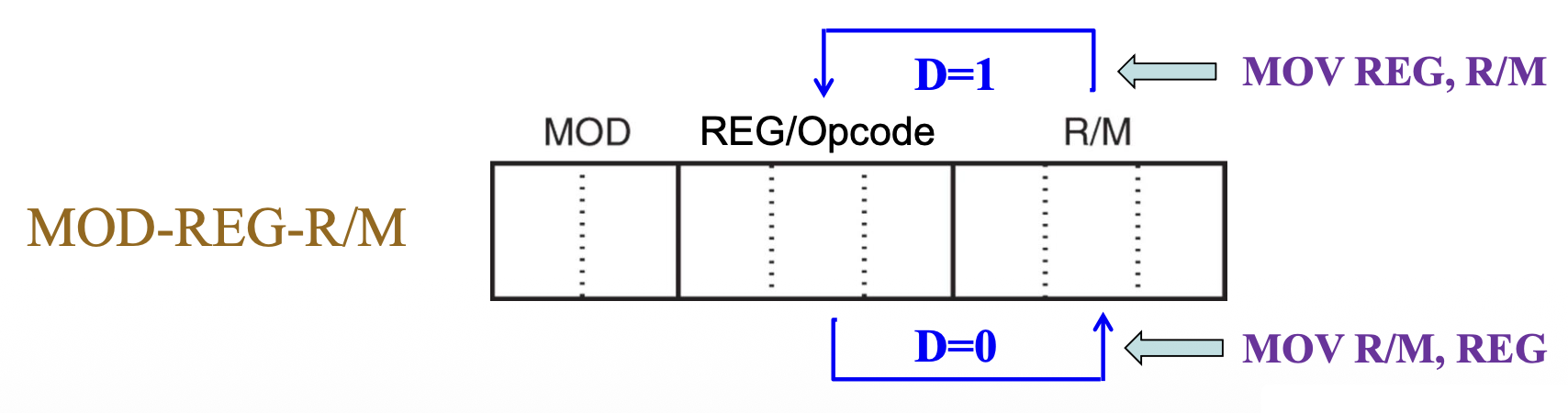

ModR/M 字段指定了寻址模式和操作数，它的结构如下：

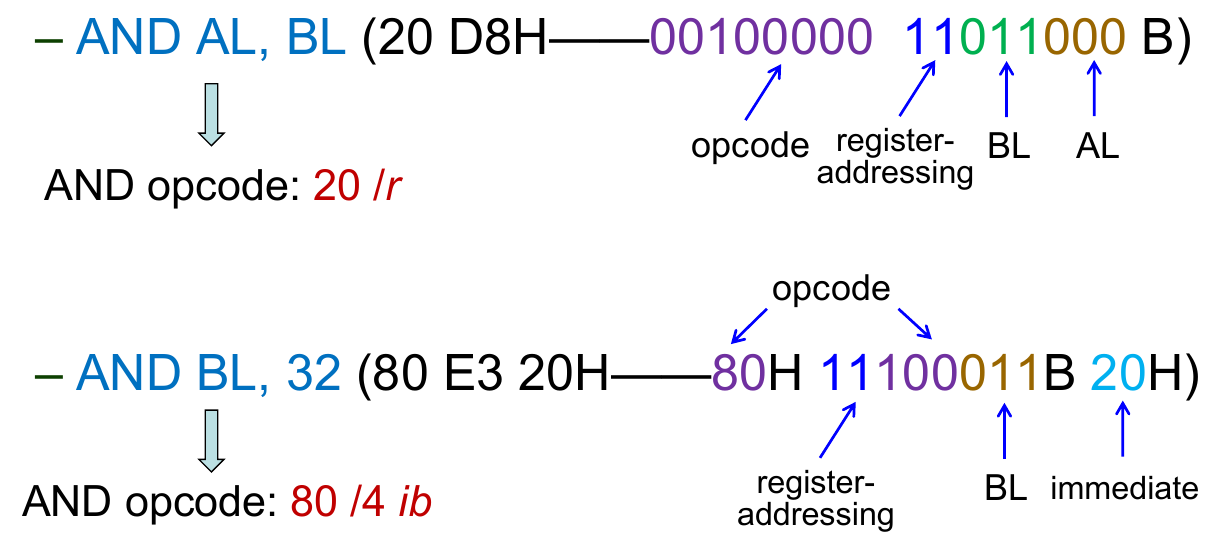

除此之外，REG 字段还可用作 3-bit 额外 opcode，在手册中通过 /x 表示

有很多指令（如 INC, DEC, NOT, PUSH）或者带立即数的指令（如 ADD r/m, imm）并不需要 REG 字段来指定寄存器。为了节省操作码（Opcode）空间，Intel 工程师决定将这空出来的 3 个比特（即 REG 字段）作为主操作码的补充。

MOD	Function
00	No displacement
01	8-bit sign-extended displacement
10	16-bit signed displacement
11	R/M is a register

其中只有 MOD=11 时才是 Register Addressing，R/M 字段用于指定一个寄存器；其余均为 Memory Addressing，R/M 字段用于选择一种 Memory-Addressing Mode。

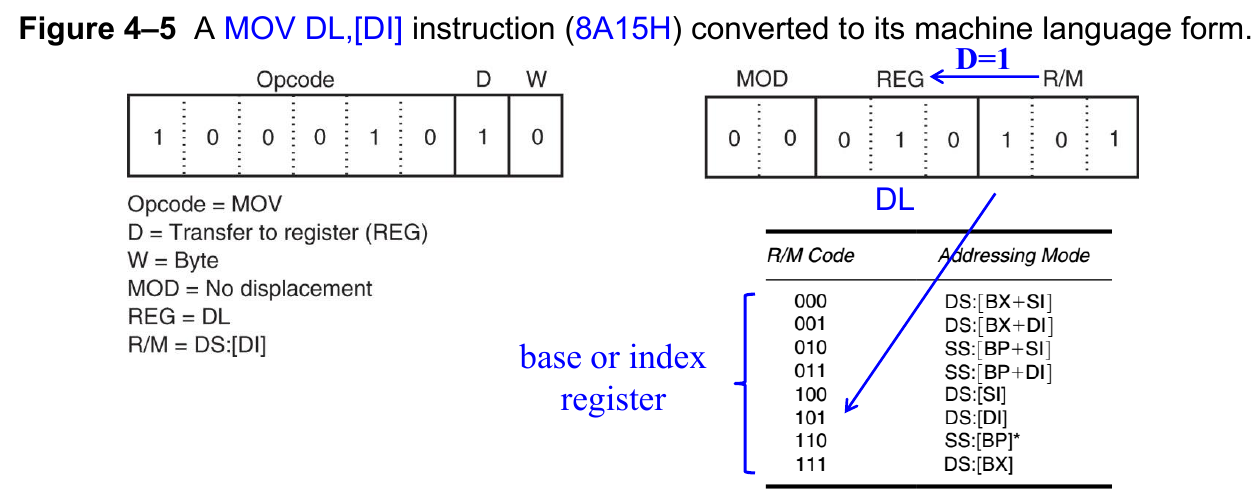

例如，我们尝试对指令 MOV DL, [DI] 进行译码：

对于指令 MOV DL, [DI+1]，它的机器码为 8A5501H

相比于上图，MOD 部分从 00 变为了 01，表示存在 displacement；末尾加了一个 disp 段，数值为 01H。

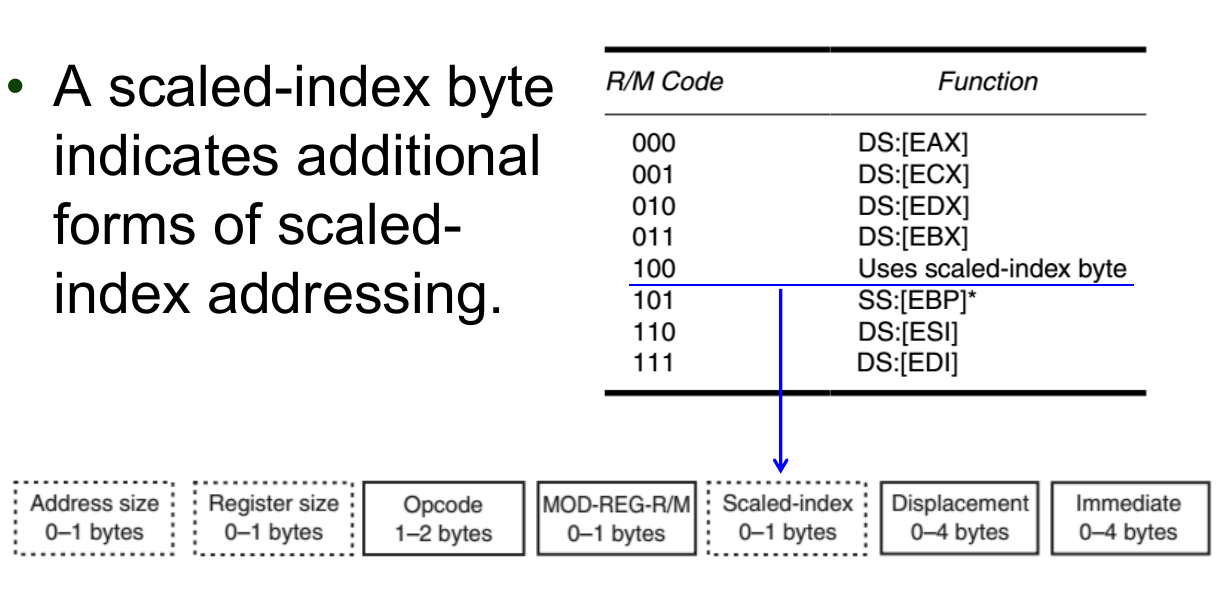

32-bit R/M Code Table

在 32-bit 及以上的寻址模式下，R/M = 100 则表示使用 Scaled-Index Byte，该字段紧跟着 MOD-REG-R/M 出现，格式如下：

    7   6   5   4   3   2   1   0
+---+---+---+---+---+---+---+---+
| S   S |   Index   |   Base    |
+---+---+---+---+---+---+---+---+

其中高两位表示 scale，取值可选 1, 2, 4, 8；其余字段分别表示基地址寄存器和变址寄存器。

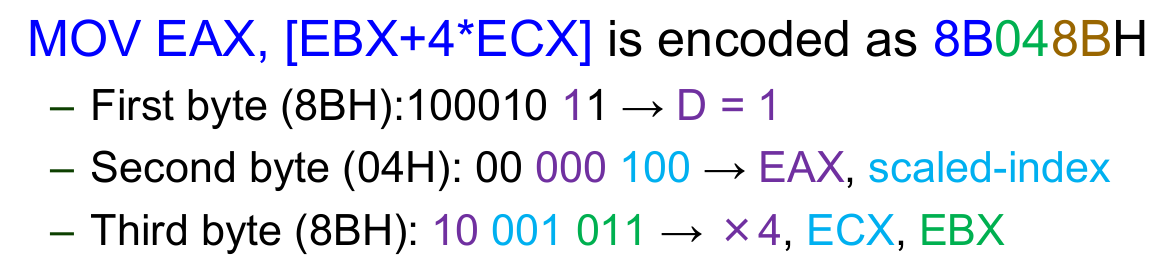

例如，我们尝试对指令 MOV EAX, [EBX+4*ECX] 进行译码：

64-Bit Mode

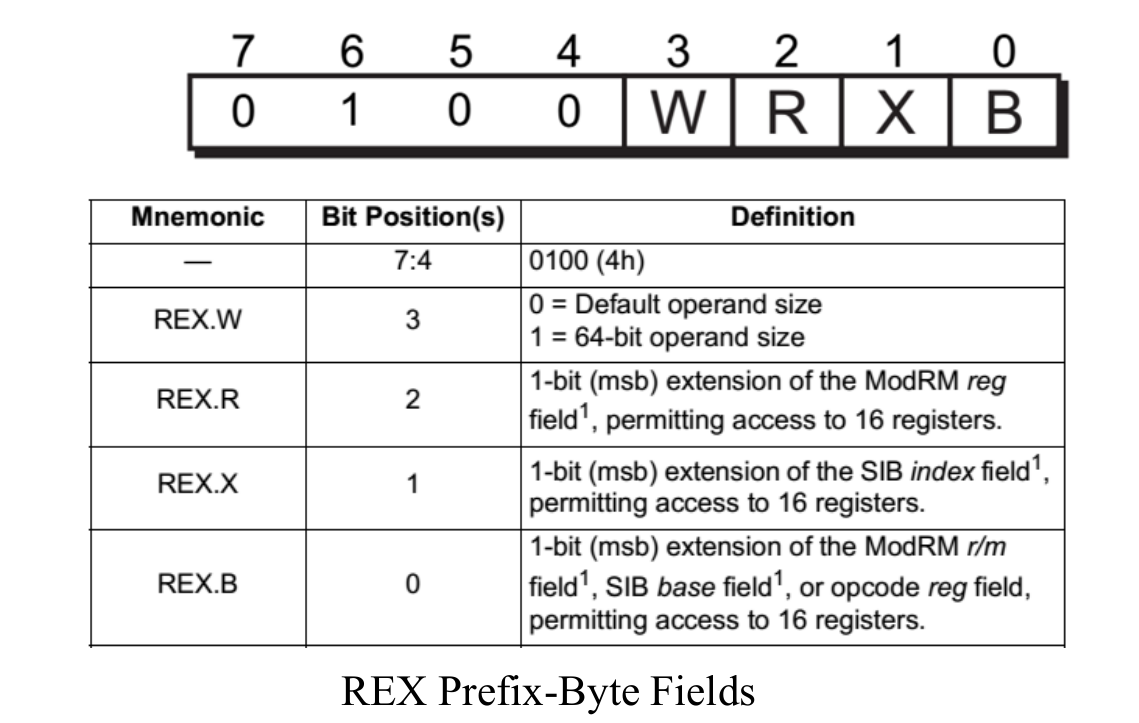

在其它指令前缀之后、Opcode 之前，我们新增了一个可选单字节前缀 REX, Register Extention 字段，它用来启用 Operand Size Extensions 和寄存器 R8-R15，取值范围为 40H 到 4FH 之间。

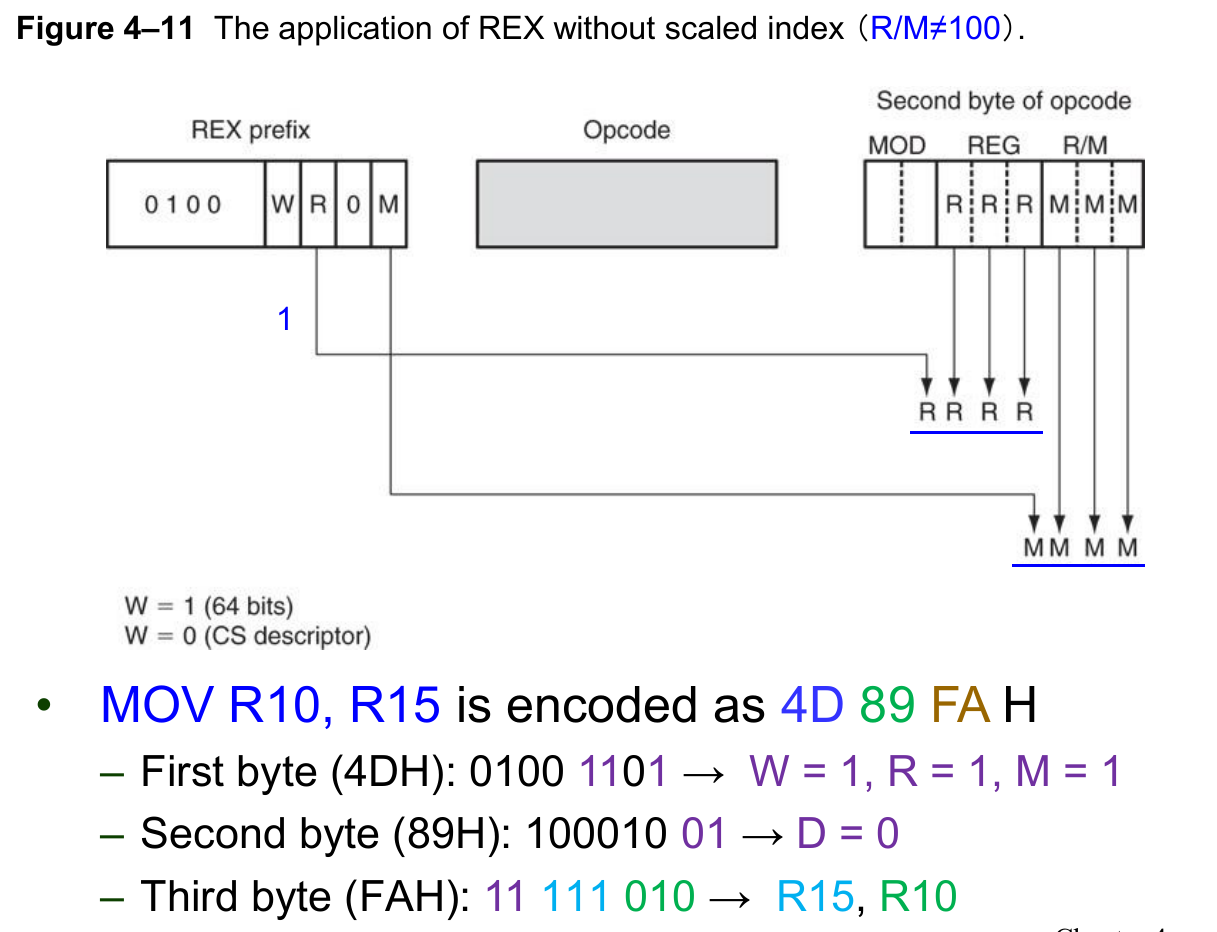

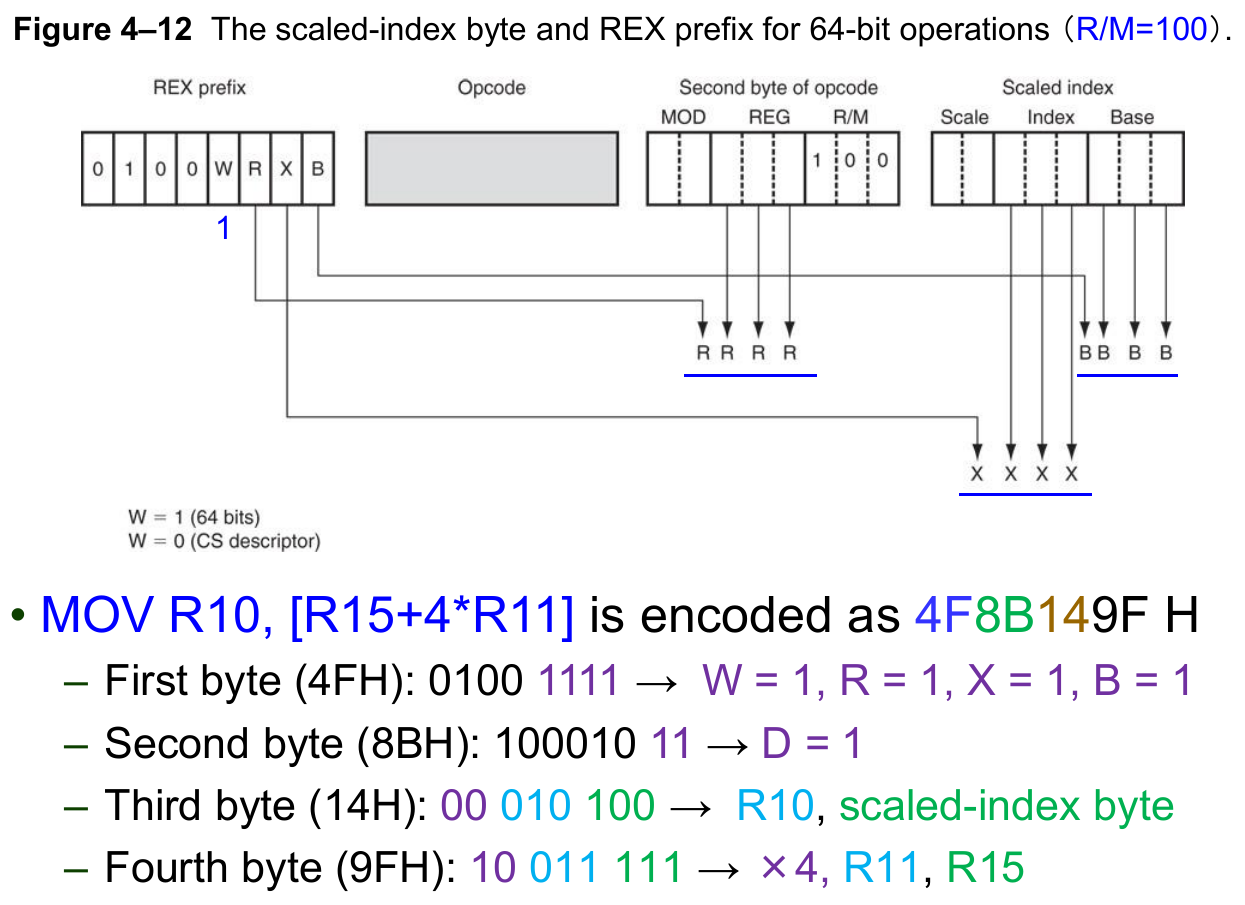

上图表格中所说的 16 registers 即指原有的 8 个加上 R8-R15，方式如下

R/M != 100R/M = 100

Instruction Prefixex

指令前缀分为四组，每组只能选取一个前缀使用：

分组	前缀类型	机器码 (Hex)	汇编助记符	功能说明
Group 1	LOCK & REP	F0	LOCK	确保指令对内存的操作是原子性的（只能用在涉及写入内存的指令）。
		F2	REPNE / REPNZ	字符串操作：不相等/不为零则重复。
		F3	REP / REPE / REPZ	字符串操作：重复 / 相等 / 为零则重复。
Group 2	segment override prefix	2E	CS:	强制指令访问 代码段 (Code Segment)。
		3E	DS:	强制指令访问 数据段 (Data Segment)。
		26	ES:	强制指令访问 附加段 (Extra Segment)。
		36	SS:	强制指令访问 堆栈段 (Stack Segment)。
		64	FS:	强制指令访问 FS 段（现代系统中常用于线程本地存储 TLS）。
		65	GS:	强制指令访问 GS 段（现代系统中常用于内核数据结构指针）。
Group 3	Operand-size override prefix	66	Operand-Size	32 位操作数变为 16 位。 （64-bit 模式默认操作数也是 32-bit）
		REX	REX Prefix	通过增加 REX 前缀，启用 64 位操作数 优先级高于 66H
Group 4	Address-size override prefix	67	Address-Size	32 位地址变为 16 位； 64 位地址变为 32 位。

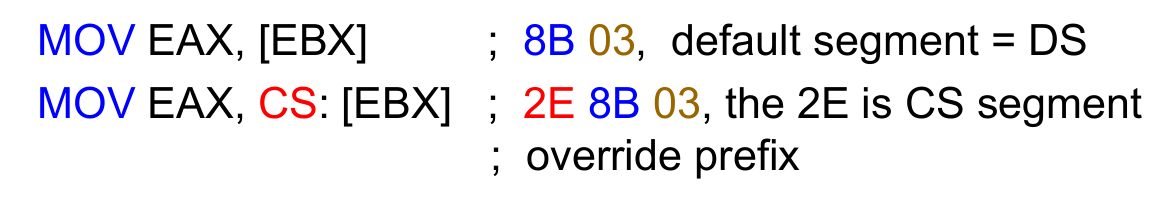

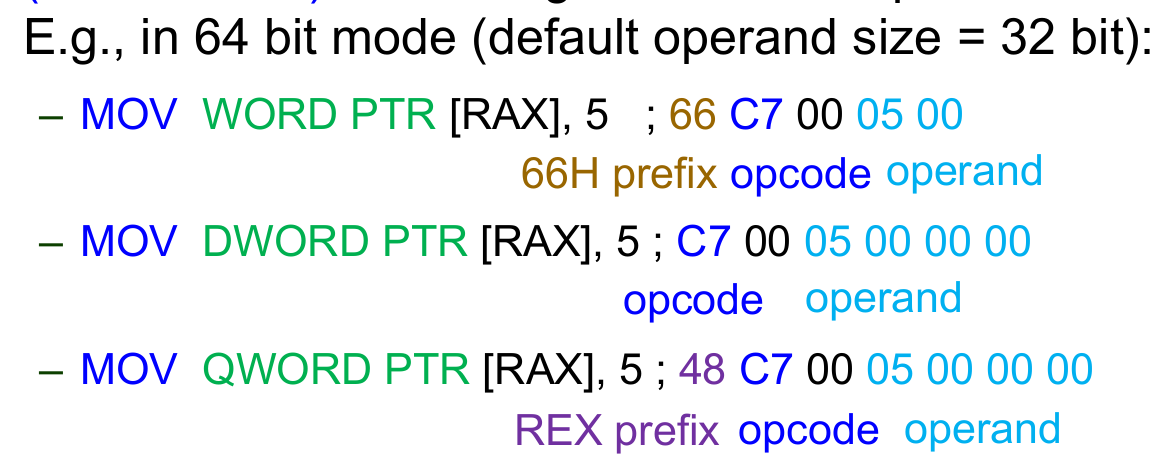

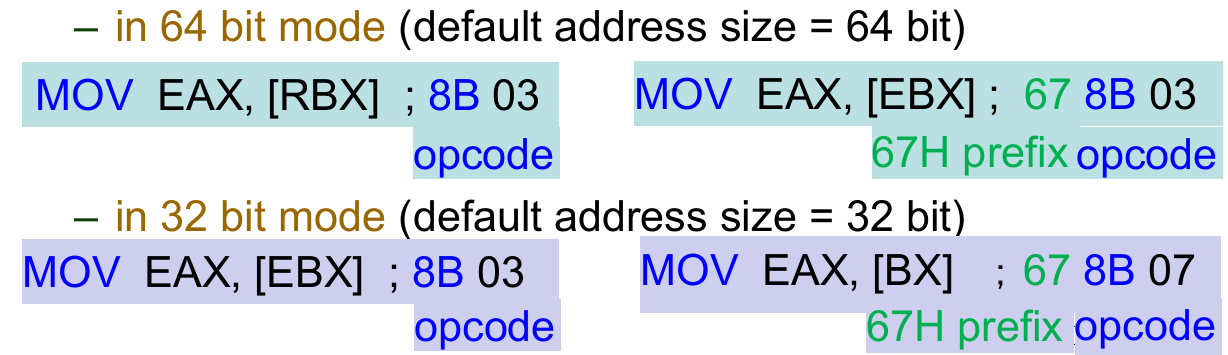

Group 2 ExampleGroup 3 ExampleGroup 4 Example

在 32-Bit Mode 下，指令 MOV AL, [BX] 要加什么前缀？

只用加 Address-size override prefix，这条指令的机器码为 67 8A 07。

AL 是 8-Bit 寄存器，有专门的操作码，所以不需要加 66H。

Instruction Set

本节主要讲解相关数据操作指令。

LOAD EFFECTIVE ADDRESS

Load-Effective Address Instruction 被设计用来支持 high-level language，其类型分为两种：

• LEA: 加载 near point，即 offset
• LDS, LES, LFS, LGS, LSS: 加载 far point，即 segment selector & offset

LEA

• 指令格式： lea dest, src
• 指令效果： 取变量的偏移地址
• 注意： lea dx, abc 等效于 mov dx, offset abc 但是可以用来作加法
  • lea dx, ds:[bx+si+3] 正确
  • mov dx, bx+si+3 错误
  • lea eax, [eax+eax*4] 利用 lea 做常数乘法
  • 指示符 OFFSET 会在编译时替换为立即数，因此效率更高；但需要动态取址时用不了

LES

• 指令格式： les dest, src
• 指令效果： 将src指向地址的高十六位写入es，低十六位写入dest
• 注意： 由于采取小端存储法，所以是后面的存入es，例如：
  • 从 ds:[bx] 连续存放四个字节: 9A,78,56,34
  • les di, ds:[bx]
  • ES=3456h, DI=789Ah

LDS

• 指令格式： lds dest, src
• 指令效果： 将src指向地址的高十六位写入ds，低十六位写入dest
• 注意： 注意事项同上

Example

设有一内存字X，X的偏移地址与段地址按顺序存放在从地址 1000:10F0 起的内存单元中，请写出汇编指令把X的值赋值给寄存器AX。(要求使用LDS指令)

mov ax, 1000h
mov ds, ax
lds bx, dword ptr ds:[10F0h]
mov ax, [bx]

设有一内存字节Y，Y的偏移地址与段地址按顺序存放在从地址1000:10F0起的内存单元中，请写出汇编指令把Y的值加1。(要求使用LES指令)

mov ax, 1000h
mov ds, ax
les di, dword ptr ds:[10F0h]
inc byte ptr es:[di]

除此之外还有 LFS, LGS, LSS 等。最常使用的取远地址指令是 LSS，它可以用来更方便地切换栈：

CLI # 禁用中断

# SAVE OLD SP, SS
MOV AX, SP
MOV WORD PTR SADDR, AX
MOV AX, SS
MOV WORD PTR SADDR+2, AX

# LOAD NEW SP, SS
MOV AX, DS
MOV SS, AX
MOV AX, OFFSET STOP
MOV SP, AX

STI # 启用中断

# DO STH
# DO STH
# DO STH

# RESTORE OLD STACK
LSS SP, SADDR

STRING DATA TRANSFER

x86 指令只有两个操作数，因此不得不隐式使用各种默认寄存器

字符串操作指令包括：

• movs 字符串复制 move string
• cmps 字符串比较 compare string
• scas 字符串搜索 scan string
• stos 写入字符串 store string
• lods 读取字符串 load string
• ins 从 io 接口读取字符串 in string
• outs 向 io 接口写入字符串 out string

与字符串操作指令相关的指令前缀包括：

• rep 重复 repeat
• repe 若相等则重复 repeat if equal
• repz 若结果为零则重复 repeat if zero ，与 repe 等效
• repne 若不相等则重复 repeat if not equal
• repnz 若不为零则重复 repeat if not zero , 与 repne 等效

所有指令都隐式使用了寄存器 DS:[SI] 和 ES:[DI]，其中后者是可写的。

字符串操作指令可以与指令前缀结合使用，也可以单独使用。单独使用表示仅执行一次字符串操作，而加了指令前缀则可以最多重复执行 CX 次。

指令后缀 B, W, D 则表示操作数的大小。

REP MOVSB

• 指令格式： rep movsb
• 指令效果： 以字节为单位从 DS:[SI] 复制字符串到 ES:[DI]
  • byte ptr ES:[DI] = byte ptr DS:[SI];
  • if(DF == 0) {SI++; DI++} 即正向复制
  • if(DF == 1) {SI--; DI--} 即反向复制
  • CX--; if(CX == 0) goto DONE;
• 注意: 该指令唯一实现了内存到内存传输

REPE CMPSB

• 指令格式： repe cmpsb
• 指令效果： 以字节为单位比较 DS:[SI] 与 ES:[DI] 的字符串，并将 SI 和 DI 停留在第一次不相等的地方
  • cmp byte ptr ES:[DI], byte ptr DS:[SI];
  • if(DF == 0) {SI++; DI++} 即正向比较
  • if(DF == 1) {SI--; DI--} 即反向比较
  • CX--; if(CX == 0 || ZF != 0) goto DONE;

可以自己试试下面的程序的执行效果：

comment @
将字符串s复制到到t中，并比较s和t是否相等
@

data segment
s db "I hate Monsterhunter:wild", 0Dh, 0Ah    ; , '$'
slen =  $ - offset s
equal_msg db "Equal", 0Dh, 0Ah, '$'
unequal_msg db "Not Equal", 0Dh, 0Ah, '$'
data ends

extra segment
t db slen dup(0)
extra ends

code segment
assume cs:code, ds:data, es:extra
compare:
    mov si, offset s           ; 为什么这里需要重新对 si 和 di 赋值？
                               ; 因为 movsb 指令已经对其进行了++操作
    mov di, offset t
    mov cx, slen
    repe cmpsb                 ; 比较字符串
    je is_equal
not_equal:
    mov dx, offset unequal_msg
    jmp output
is_equal:
    mov dx, offset equal_msg
output:
    mov ah, 9                  ; 输出 ds:[dx] 的字符串，直到遇到 '$'
    int 21h
    ret

main:
    mov ax, data
    mov ds, ax
    mov ax, extra
    mov es, ax
    mov si, offset s
    mov di, offset t
    mov cx, slen
    cld                        ; DF = 0
    rep movsb                  ; 字符串复制
    mov cx, slen
    mov bx, 0
L1:
    mov dl, byte ptr es:[bx]   ; 取数据，不能是 t:[bx]；byte ptr 不加也行
    mov ah, 2                  ; 如果字符串以 '$' 结尾，则可以直接使用ah = 9输出dx中字符串
    int 21h
    inc bx
    loopnz L1                  ; CX--,若cx不等于零，则循环
    call compare
exit:
    mov ah, 1h
    int 21h
    mov ah, 4ch
    int 21h
code ends
end main

$

这里数据段中有一句 slen = $ - offset s，作用是计算数组 s 的长度。但是 slen 本身不会出现在数据段内，而是类似于宏的存在。

REPE SCASB

• 指令格式： repe scasb
• 指令效果： 在 ES:[DI] 指向的目标字符串中搜索 AL|AX|EAX 的值
• 注意: 基本原理基本同上，一般只利用 CX 前后的变化求字符串长度

用 repne scasb 求字符串长度：

data segment
s db "Sakura no toki", 0
slen dw 0
data ends

code segment
assume cs:code, ds:data
main:
    mov ax, data
    mov ds, ax
    mov es, ax
    mov di, offset s
    mov cx, 0FFFFh     ; 最大搜索次数
    xor al, al         ; AL = 0h
    cld                ; DF = 0
    repne scasb
    inc cx             ; 00h 不算在字符串内
    not cx             ; CX = 0FFFFh - CX = 搜索过的字符个数
    mov [slen], cx
    mov ah, 4Ch
    int 21h
code ends
end main

REP STOSB

• 指令格式： rep stosb
• 指令效果： 把 AL|AX|EAX 的值写入 ES:[DI] 指向的目标字符串
• 注意: 基本原理基本同上，DF 决定了写入后指针移动的方向

REP LODSB

• 指令格式： rep lodsb
• 指令效果： 从 DS:[SI] 中读取 x 个字节保存在 AL|AX|EAX 中
• 注意: 基本原理基本同上，x 为对应的字节长度

INS / OUTS

• 指令格式：
  • INSB / INSW / INSD
  • OUTSB / OUTSW / OUTSD
• 指令效果：
  这两条都是串操作指令，用于在端口与内存之间进行数据块传输，配合 REP、REPE、REPNE 等前缀可实现批量输入输出。
  • INS：从 I/O 端口读入数据 → 写入到内存地址 ES:[DI]
  • OUTS：从内存地址 DS:[SI] 读数据 → 写入到 I/O 端口
  • 若方向标志 DF = 0：SI、DI 递增（正向传输）
  • 若方向标志 DF = 1：SI、DI 递减（反向传输）
  • 执行完一次后，若带有 REP 前缀，则会自动 CX-- 并循环直到 CX=0
• 注意：
  • 两者都使用 DX 指定端口号
  • 允许显式使用操作数，例如 INS WORD PTR [DI], DX 和 OUT DX, WORD PTR [SI]

MISCELLANEOUS DATA TRNASFER

最后是一些不好分类的数据传输指令，包括 XCHG, LAHF, SAHF, XLAT, IN, OUT, BSWAP, MOVSX, MOVZX, CMOV 等。

XCHG

• 指令格式： xchg op1, op2
• 指令效果： 交换 op1 和 op2
• 注意： xchg 不影响任何标志位；且不能对段寄存器操作

XHCG 配合锁前缀可以用来在进程同步之间实现自旋锁，例如：

# lock variable locked = 1, unlocked = 0
locked dd 0

spin_lock:
    # set EAX = 1
    mov eax, 1

    lock xchg eax, [locked]

    test eax, eax

    # if eax = 0, we obtain the lock
    # otherwise, repeatedly request
    jnz spin_lock
    ret

LAHF

• 指令格式： lahf
• 指令效果： 将 EFLAGS 的低八位放入 AH
• 注意： AH := (SF:ZF:0:AF:0:PF:1:CF)

SAHF

• 指令格式： sahf
• 指令效果： 从 AH 读入 EFLAGS 的低八位
• 注意： 忽略 1, 3, 5 三个保留位，分别设置为 1, 0, 0

XLAT

• 指令格式： xlat
• 指令效果： al = byte ptr ds:[bx+al]
• 注意： 相当于 bx 是基地址，al 是偏移地址，用来查表操作

利用 xlat 指令和转换表将十进制整数转换成十六进制并输出：

.386
data segment use16
t db "0123456789ABCDEF"
x dd 2147483647
data ends

code segment use16
assume cs:code, ds:data
main:
  mov ax, data      ;\
  mov ds, ax        ; | ds:bx->t[0]
  mov bx, offset t  ;/
  mov cx, 8
  mov eax, [x]
next:
  rol eax, 4
  push eax
  and eax, 0Fh
  xlat
  mov ah, 2
  mov dl, al
  int 21h
  pop eax
  loop next
  mov ah, 4Ch
  int 21h
code ends
end main

MOVSX

• 指令格式： movsx dest, src
• 指令效果： 把值 src 符号扩充至 dest 中
• 注意： dest 的位宽需大于 src
• 例子：
  • movsx bx, al ; al = 80h => bx = 0FF80h

MOVZX

• 指令格式： movzx dest, src
• 指令效果： 把值 src 零扩充至 dest 中
• 注意： dest 的位宽需大于 src
• 例子：
  • movzx bx, al ; al = 80h => bx = 0080h

BSWAP

• 指令格式： bswap reg
• 指令效果： 逆向指定寄存器的 byte order，相当于大端小端格式转换
• 注意：
  • 不能交换 16 位寄存器，作为替换使用 xchg al, ah
  • 要交换 32 位寄存器，其 opcode 为 0F [C8 + rd]
  • 要交换 64 位寄存器，其 opcode 为 REX.W 0F [C8 + rd]

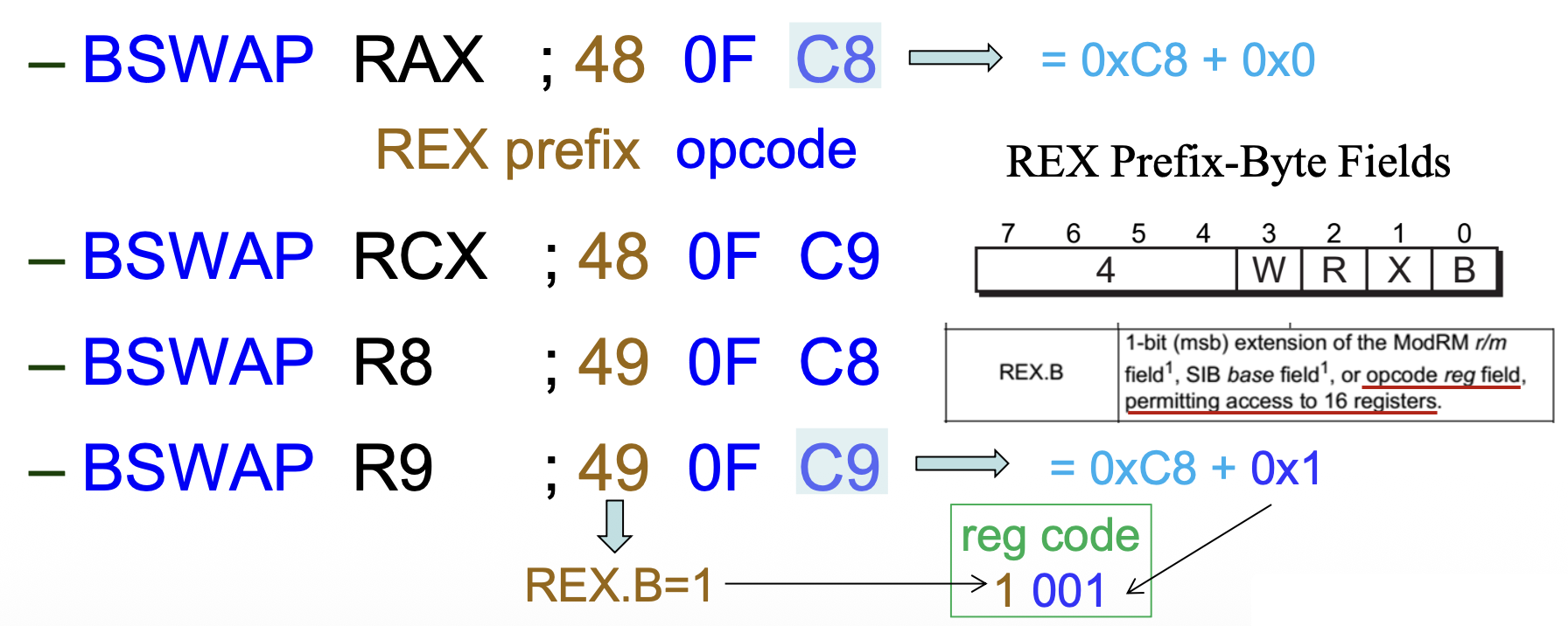

Example

CMOVcc

• 指令格式： cmovcc dest, src
• 指令效果： 如果满足条件 cc，则执行 mov
• 注意： cc 可以是 AE, BE, Z, G, E 等等，与控制转移指令类似

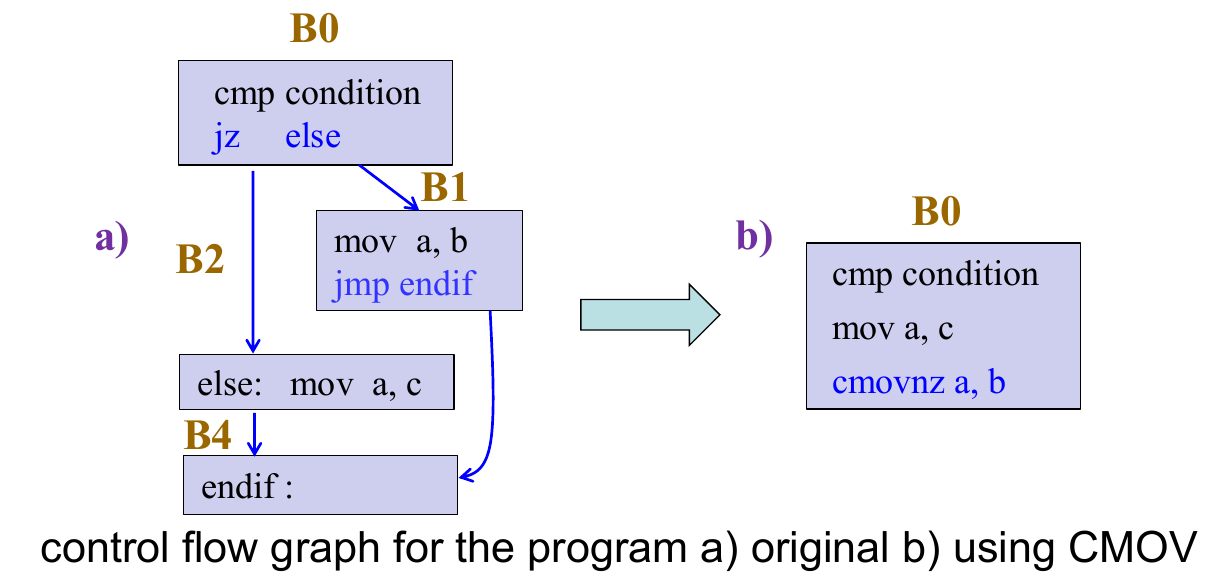

使用 cmovcc 代替分支，增大基本块和调度范围
