7. Query Execution

约 1568 个字 22 行代码 预计阅读时间 8 分钟

Sorting Algorithm

DBMS 需要对数据进行排序，因为 tuple 在关系模型下没有特定的顺序。排序可能用于 ORDER BY, GROUP BY, JOIN, DISTINCT 等运算符中。

如果需要排序的数据位于内存中，则可以直接使用标准的排序算法（如快速排序）；否则，可以使用 External Sort。

外部排序等算法及其优化相信各位都在算法课学过了

Aggregation Algorithm

Aggregation 运算将一组 tuple 折叠为单个标量。实现聚合的方式有排序和哈希两种：

  • Sorting
    • DBMS 首先对元组进行 GROUP BY 排序，然后对其执行顺序扫描去计算聚合。
    • 执行排序聚合时，一定要先执行筛选条件（如果有），再进行排序，以减少工作量
  • Hashing
    • 哈希的计算成本可能比排序低。DBMS 在扫描表时会填充一个临时哈希表，对于每条 record ，检查是否已经在 hash 表中，并进行相应修改。
    • 如果哈希表太大而无法放入内存，则 DBMS 可以将其溢出到磁盘。

Joins Algorithm

一个好的数据库设计目标是最大限度减少信息重复，这也是为什么我们需要根据归一化理论组合 Table。

对于分别位于两个 Table 中，但是在 join 属性中匹配的两个 tuple，join 运算符将它们连接到一起形成一个新的输出元组。

实际上，join 运算符生成的输出元组的内容取决于 DBMS 的查询处理模型、存储模型以及查询操作本身。

具体的实现有以下几种：

  • <1> Nested Loop Join
    • 由两个嵌套的 for 循环组成，分别迭代两个 Table 中的元组，并对其进行成对比较。外部 for 循环中的表称为外部表，内部 for 循环的称为内部表。
  • <2> Sort-Merge Join
    • 先将两个表 Merge 排序，在扫描遍历找出匹配项。
  • <3> Hash Join
    • 哈希连接算法的思想是使用哈希表，根据 tuple 的 join 属性将元组拆分为更小的块。
Algorithm I/O Cost Example
Simple Nested Loop Join M+(m*N) 1.4 hours
Block Nested Loop Join M+(M*N) 50 seconds
Index Nested Loop Join M+(m*C) Varies
Sort-Merge Join M+N+(sort cost) 0.75 seconds
Hash Join 3*(M+N) 0.45 seconds

使用的变量

  • 表 \(R\)（外表）中的 M 个 Pages，共 m 个 tuples
  • 表 \(S\)（内表）中的 N 个 Pages，共 n 个 tuples

Query Processing

DBMS 将 SQL 语句转换为 Query Plan，查询计划中的运算以树状排列(一般是二叉树)，数据从叶子流向根，根节点的输出即为查询的结果。

例如，对于下面查询语句，转换的 Query Plan 为：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
SELECT R.id, S.cdate
FROM R JOIN S
ON R.id = S.id
WHERE S.value > 100

-- Query Plan can be:
Project (R.id, S.cdate)
    |
  Select (S.value > 100)
    |
  Join (R.id = S.id)
   / \
  R   S

-- OR:
Project (R.id, S.cdate)
    |
  Join (R.id = S.id)
   / \
  |  Select (S.value > 100)
  |   |
  R   S

Processing Model

处理模型定义了系统如何执行 Query Plan，它指定了查询计划的评估方向以及传递的数据类型等。针对不同的工作负载，一般采用不同处理模型。

处理模型可以从上到下或从下到上调用 Operators，top-to-bottom 方法更为常见，但 bottom-to-top 能更好控制流水线

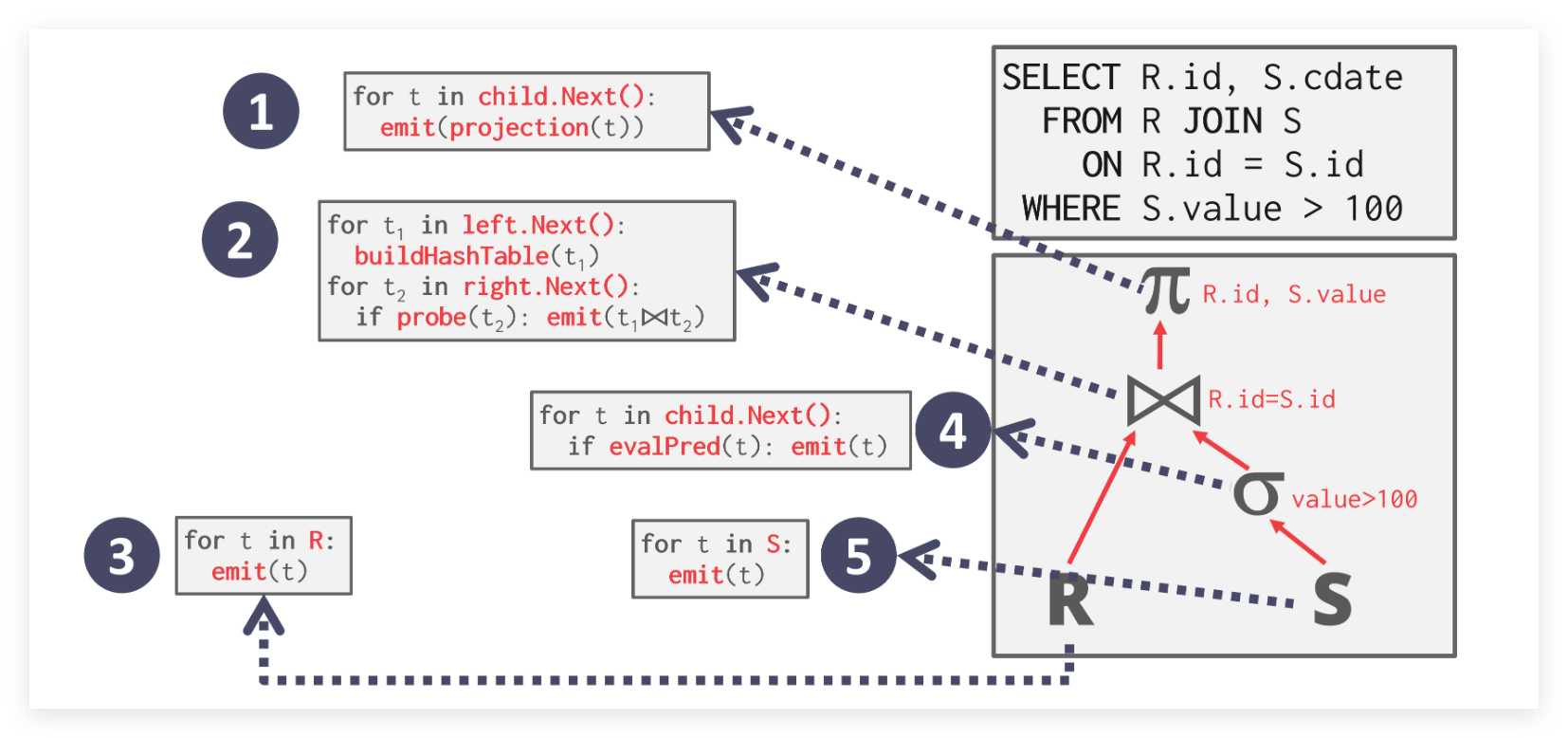

Iterator Model

迭代器模型，也被称为 Volcano 或 Pipeline 模型，是最常见的处理模型。

其工作原理是为数据库每个运算符实现一个 Next 函数。Query Plan 中的每个节点都会对其子节点调用 Next 迭代，直到到达叶节点，最后从叶节点开始将 tuple 发送到父节点进行处理。这在基于磁盘的数据库系统中是非常有效的。


迭代器模型允许流水线，其中 DBMS 可以在必须检索下一个元组前用尽可能多的运算符来处理元组。

join,subqueries,order 等运算符在收到子节点返回的元组前会阻塞，它们被称为 Pipeline Breakers

对于 Output Control（如 LIMIT），一旦得到所需的所有 tuples，就可以停止调用 Next 了。

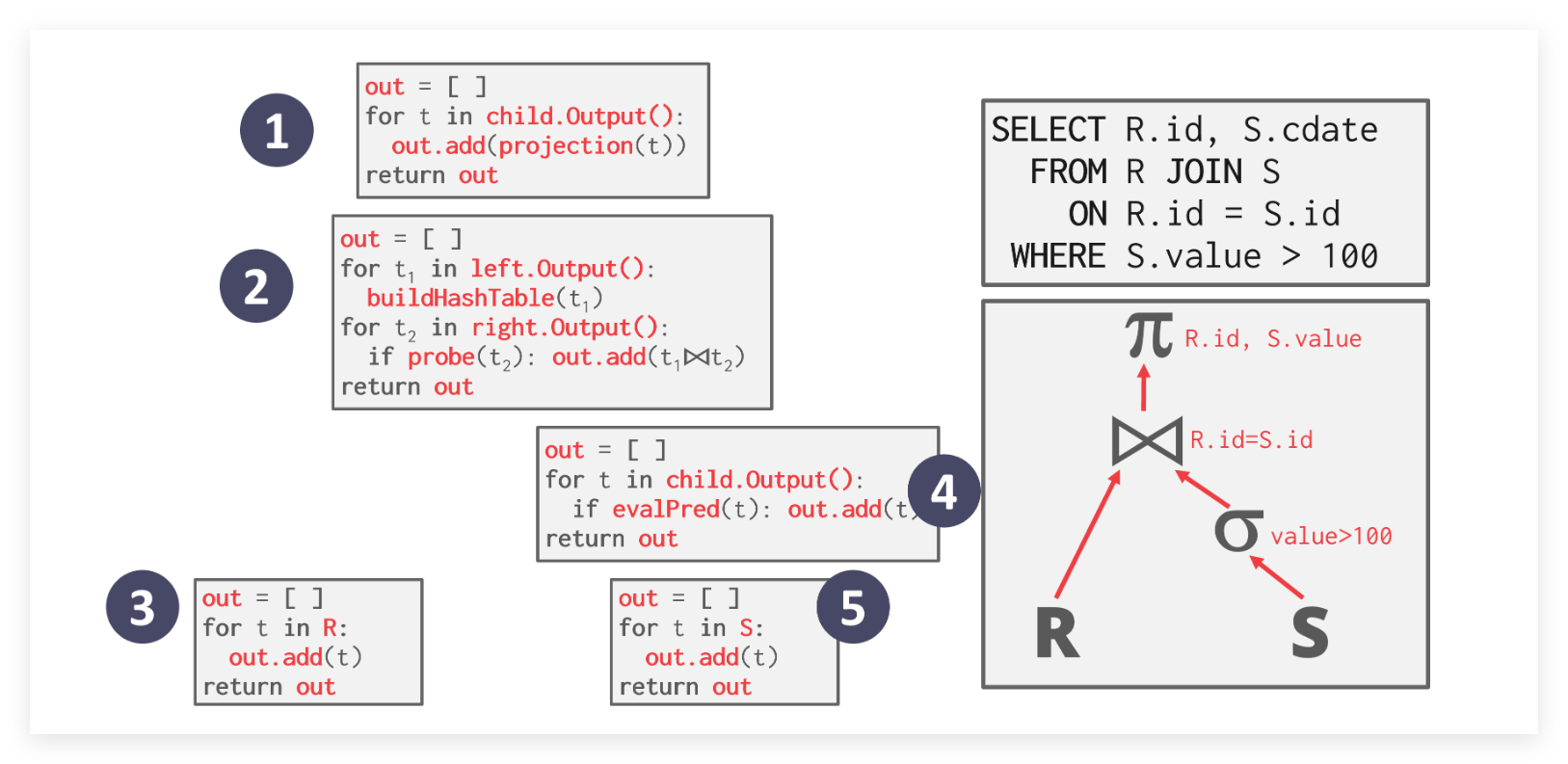

Materialization Model

物化模型是迭代器模型的一种特殊情况，每个 Operator 一次处理所有输入，处理完后将结果一次性输出。


这种处理方式更适合 OLTP 工作负载，因为查询通常一次只访问少量元组，函数调用也就更少。而其不适合 OLAP 工作负载，因为中间的暂存结果可能会溢出到磁盘上，带来较大 I/O 开销。

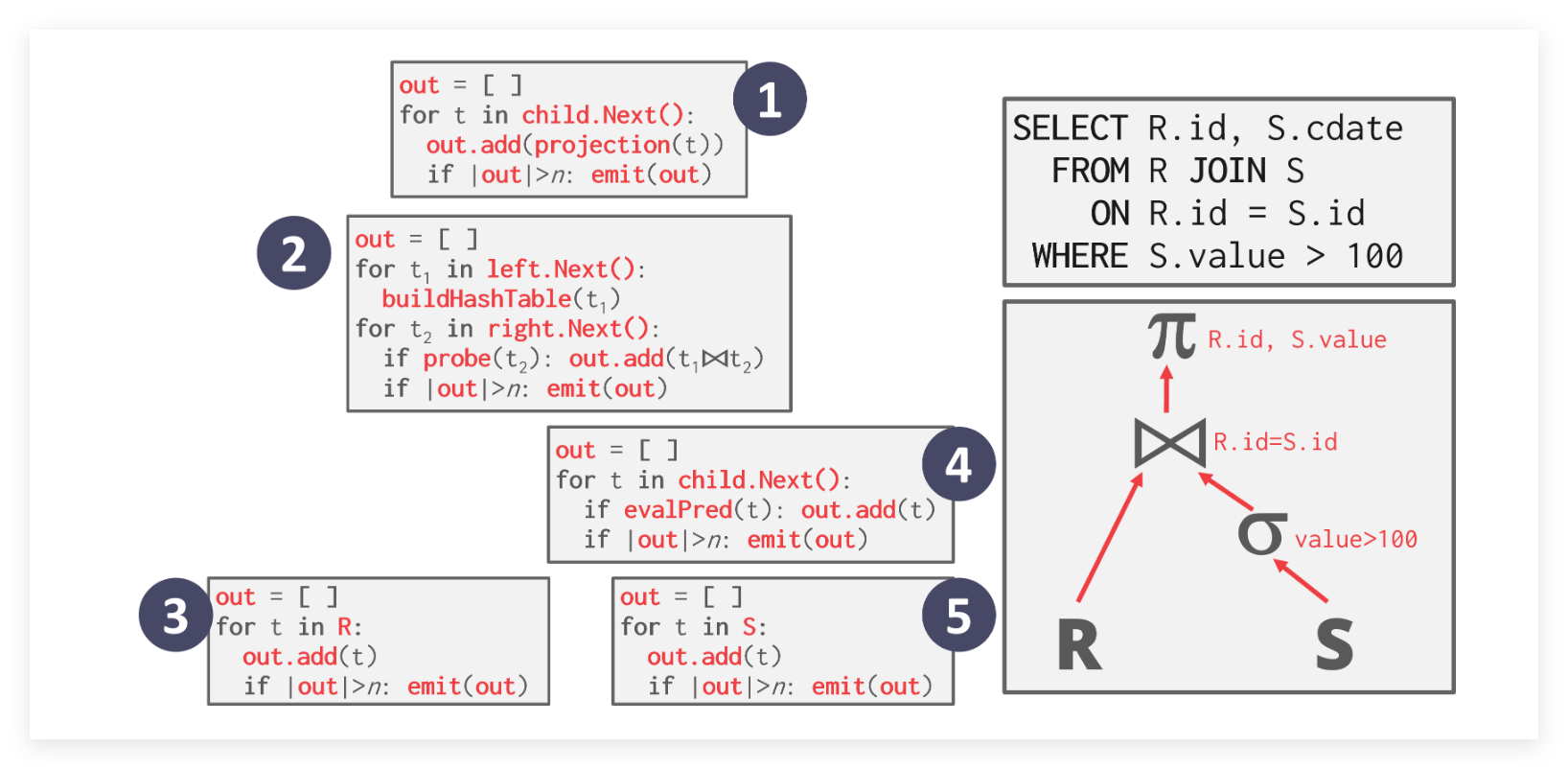

Vectorization Model

与迭代器模型一样，矢量化模型也为每一个运算符实现一个 Next 函数，但是一次性处理 \(n\) 个数据。

n 的大小视硬件和查询属性而异


矢量化模型方法非常适合必须扫描大量元组的 OLAP 工作负载，它对 Next 函数的调用次数较少。

Access Methods

访问方法是 DBMS 访问存储在 Table 中数据的方式，通常有 Sequential Scan 和 Index Scan 两种。

  • Sequential Scan
    • 维护一个内部游标，并且跟踪它访问的上一个 Page/Slot
    • 顺序扫描一般是 DBMS 查询效率最低的操作，可以使用 Prefetching, Buffer Pool Bypass, Parallelization, Late Materialization, Heap Clustering, Approximate Queries, Zone Map 等策略进行优化
  • Index Scan

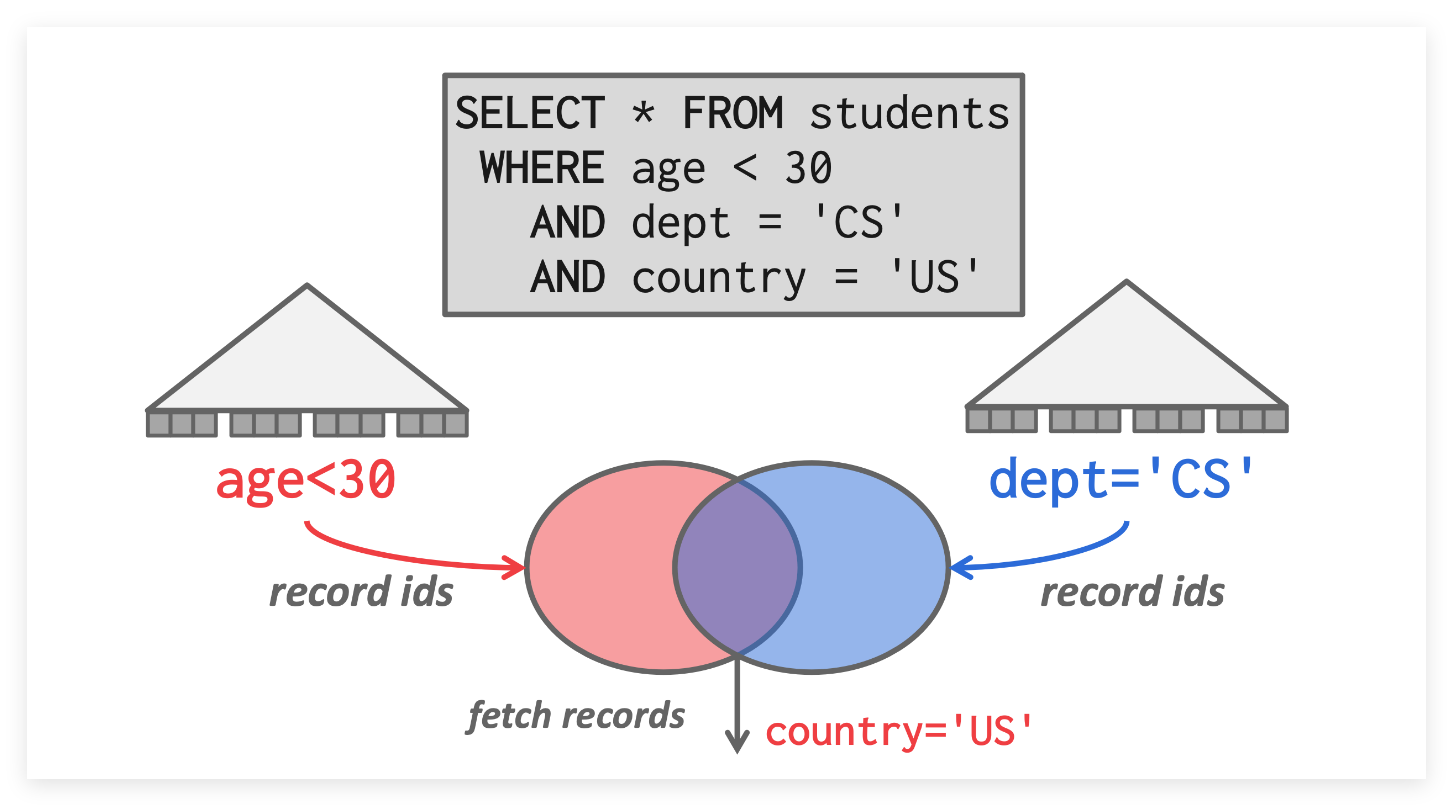

    • 例如，在对下面一个具有两个索引的表进行索引扫描，最好在扫描中选用 dept，因为选 age 的话还要扫描一遍 age 索引，不比顺序扫描快多少。
    • indexscanexample.png
    • 当然，上图其实采用了多索引扫描，先将两个索引取出相应的 ID 集，然后取交集继续操作

Modification Queries & Expression Evalution

摆了，请看 Lecture 12: Query Execution I

Query Plan Optimization

对于同一个 SQL 查询语句，可以转换为具有不同性能的 Query Plan，为此人们设计了 Query Optimizer 选择最佳的查询计划。

查询优化器的第一个实现是 IBM System R，其许多概念和决策至今仍在使用

查询优化有两种高级策略：

  • Static Rules, or Heuristics
    • 将 Query Plan 和已知部分匹配，根据静态规则转换查询以保证起码不会低效。
    • 这些静态规则可能需要查阅 index 并了解数据结构，但是不需要检查数据本身
  • Cost-Based Search
    • 使用成本模型来估计查询计划的成本，选择成本最低的 Query Plan

具体请看 https://15445.courses.cs.cmu.edu/fall2022/notes/14-optimization.pdf
