Chapter 3. Machine-level Representation of Programs¶

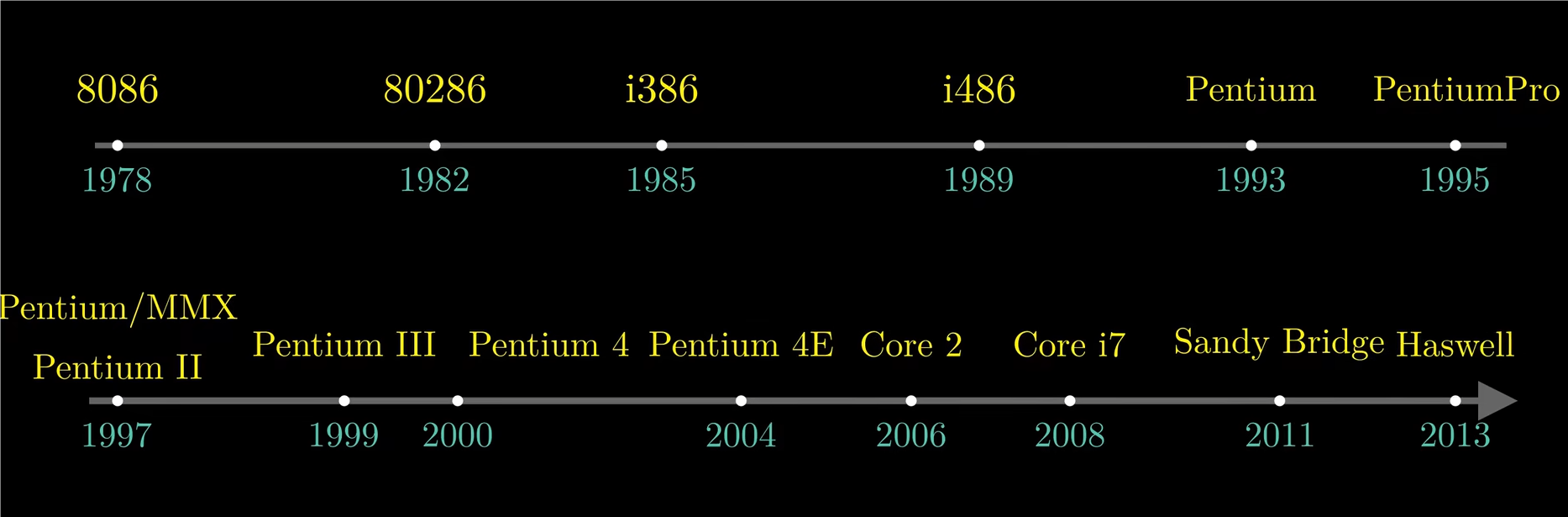

Historic Perspective¶

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

❯ nano mstore.c
 1 long mult2(long,long);
 2
 3 void mulstore(long x,long y,long *dest) {
 4         long t = mult2(x,y);
 5         *dest = t;
 6 }

❯ gcc -O2 -S mstore.c
# 使用 O2 选项优化，减少生成的汇编代码的复杂度

仅截取部分汇编代码作为示例，其中以 . 开头的行都是指导汇编器和链接器工作的伪指令，分析汇编代码的时候可以完全忽略它们，下面的示例中将其全部删去：

1
2
3
4
5
6
7
8
9

mulstore:
        pushq   %rbx
        # 将寄存器%rbx的值压入程序栈保存，在该函数返回前pop恢复其值
        movq    %rdx, %rbx
        # 将%rdx内容复制到%rbx
        call    mult2@PLT
        movq    %rax, (%rbx)
        popq    %rbx
        ret

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

❯ gcc -O2 -c mstore.c
# 生成对应的机器代码文件 mstore.o
❯ ls
mstore.c  mstore.o  mstore.s
❯ objdump -d mstore.o
# 反汇编器将机器代码翻译成汇编代码

mstore.o：     文件格式 elf64-x86-64

Disassembly of section .text:

0000000000000000 <mulstore>:
   0:   f3 0f 1e fa             endbr64
   4:   53                      push   %rbx
   5:   48 89 d3                mov    %rdx,%rbx
   8:   e8 00 00 00 00          call   d <mulstore+0xd>
   d:   48 89 03                mov    %rax,(%rbx)
  10:   5b                      pop    %rbx
  11:   c3                      ret

机器指令¶

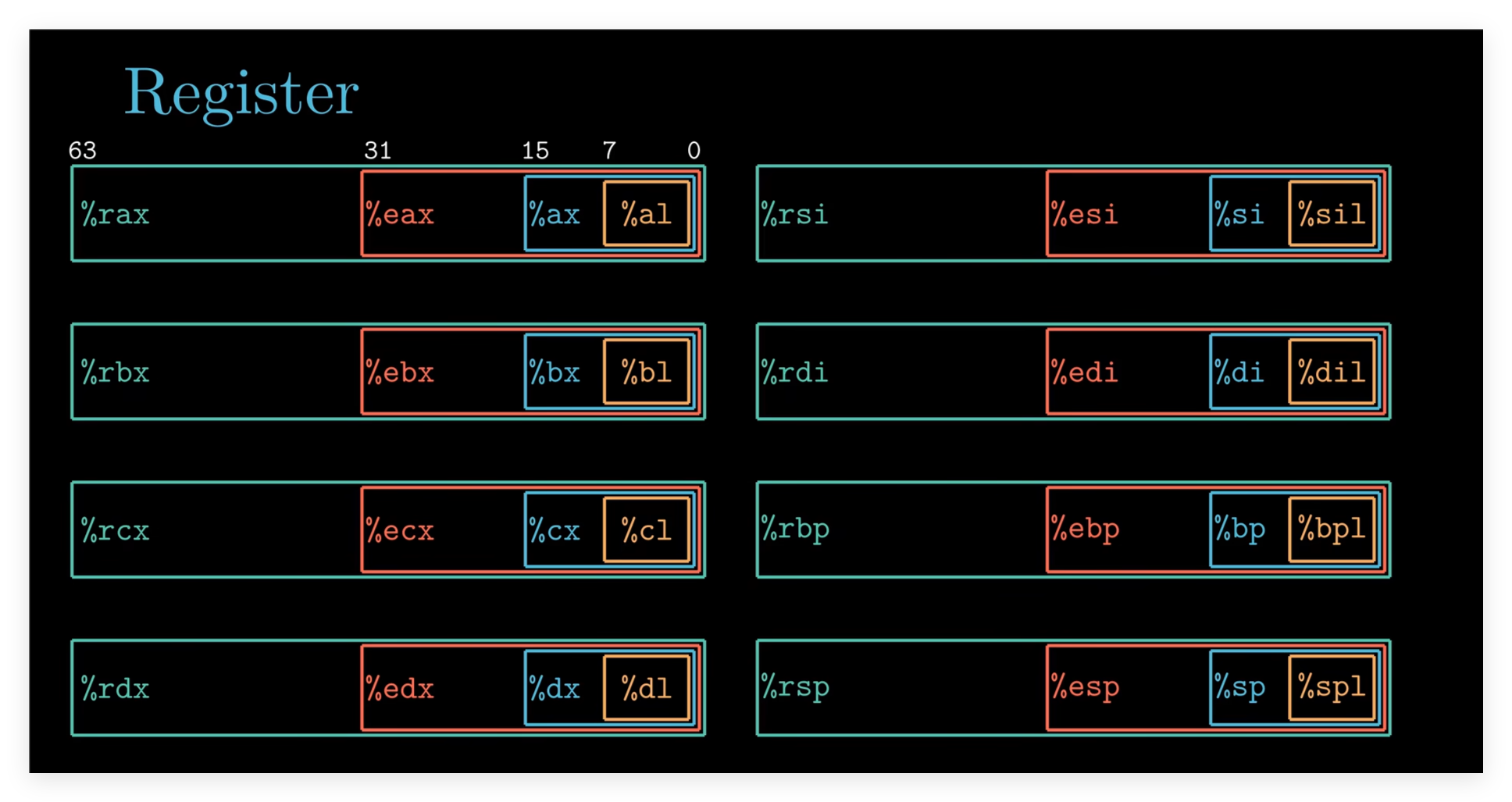

从16位寄存器到32位寄存器到64位寄存器

大多数指令由操作码(Operation code,如movq,xorq等)和操作数(Operands,如%rbx,$8等)组成。

• 操作码
  • Operation code
  • 如movq,xorq等
• 操作数
  • Operands
  • 分为立即数、寄存器、内存引用三类
    • 立即数以$开头，后面跟一个整数，如$8
    • 寄存器外接一个小括号表示的是内存引用

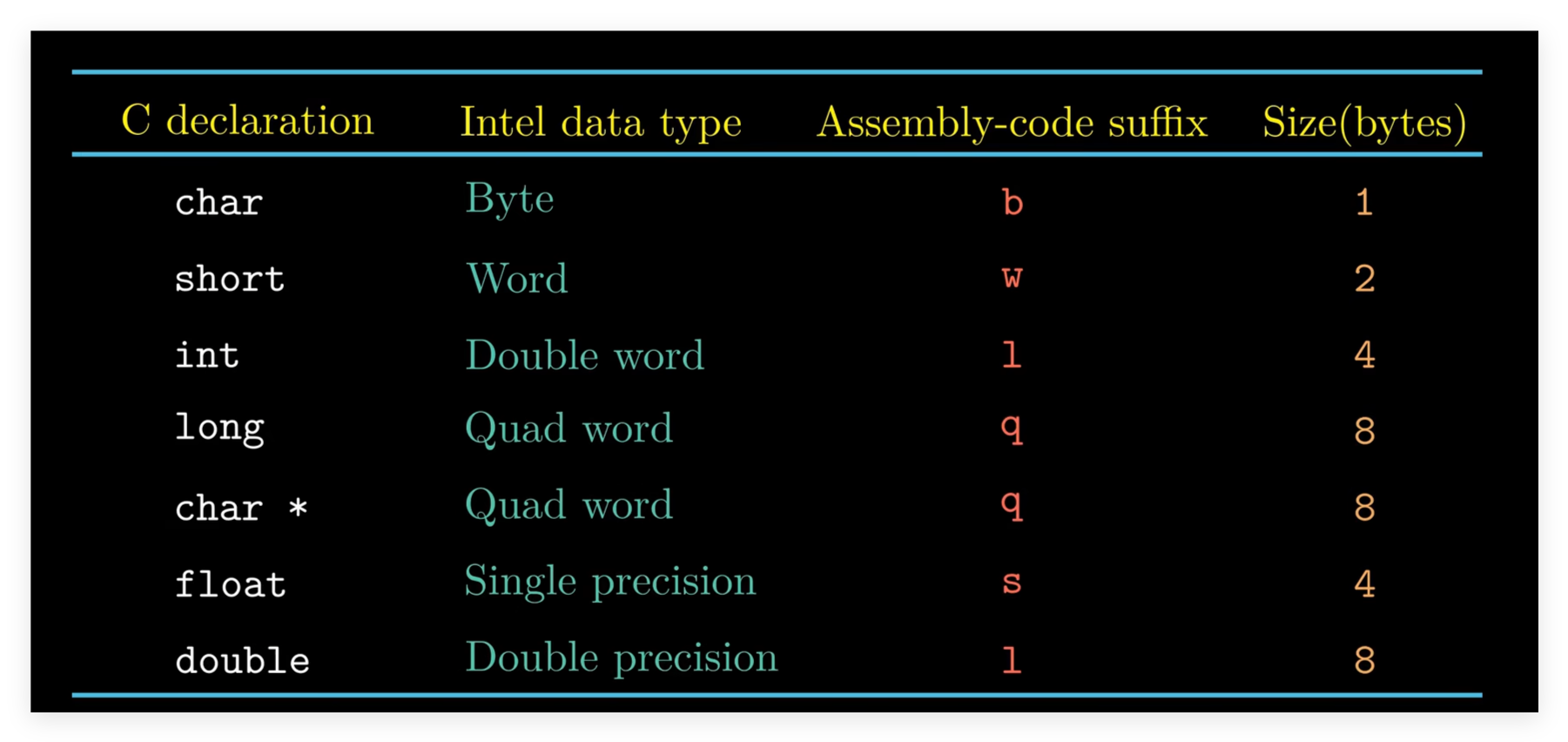

数据传送指令¶

• mov a, b
• push a
• pop a
• xchg op1, op2
  • 交换op1和op2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

movabsq $0x0011223344556677 %rax
# %rax: 00 11 22 33 44 55 66 77
movb $-1 %al
# %rax: 00 11 22 33 44 55 66 FF
movw $-1 %ax
# %rax: 00 11 22 33 44 55 FF FF
movl $-1 %eax
# %rax: 00 00 00 00 FF FF FF FF
# 任何位寄存器生成32位值的指令都会把该寄存器的高位置0
# 即，当movl的目的操作数为寄存器是，高四字节置0

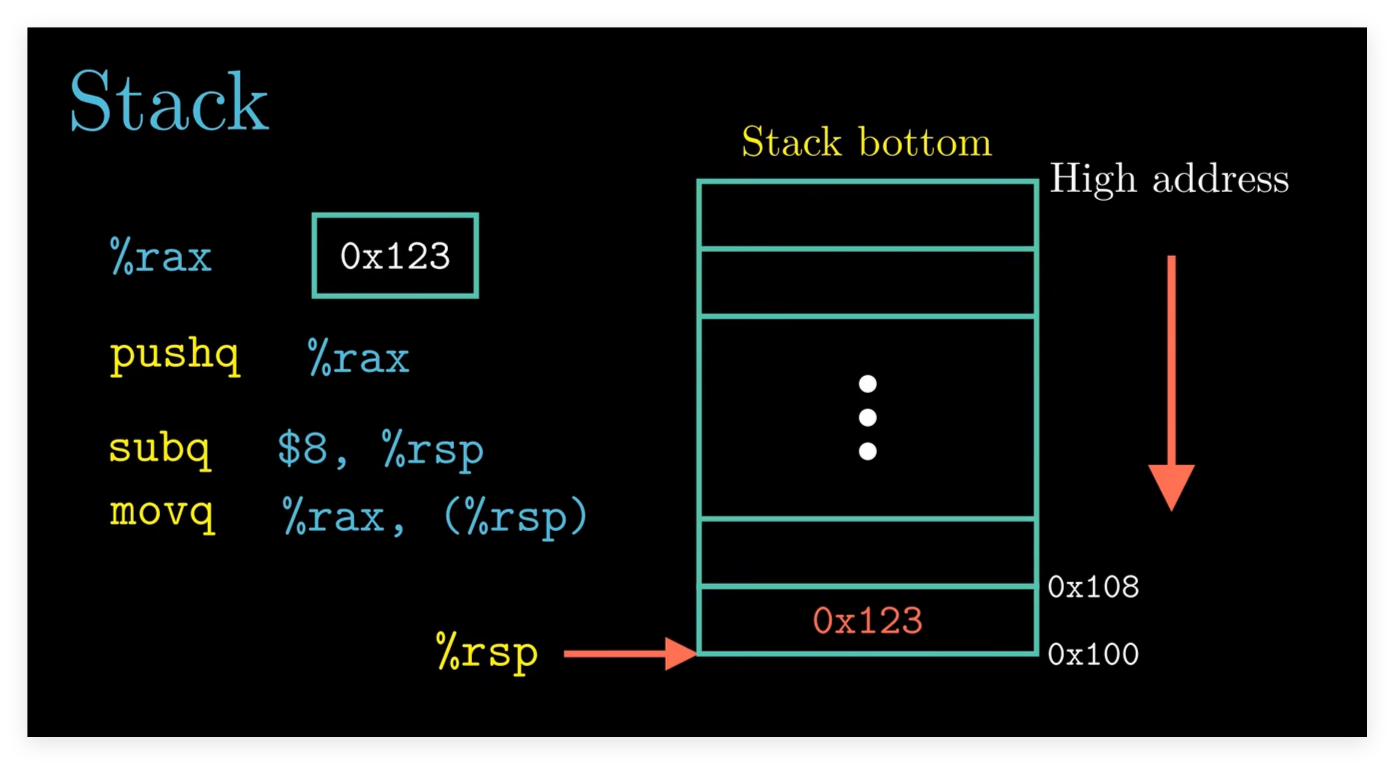

对于程序栈，栈底对应地址高位，栈顶对应地址低位，一般以栈顶在下作为程序栈的表示方法。

指针%rsp保存栈顶的地址，因此，对于入栈指令 pushq %rax，其等效于：

1. subq $8, %rsp
2. movq %rax, (%rsp)

算术与逻辑运算指令¶

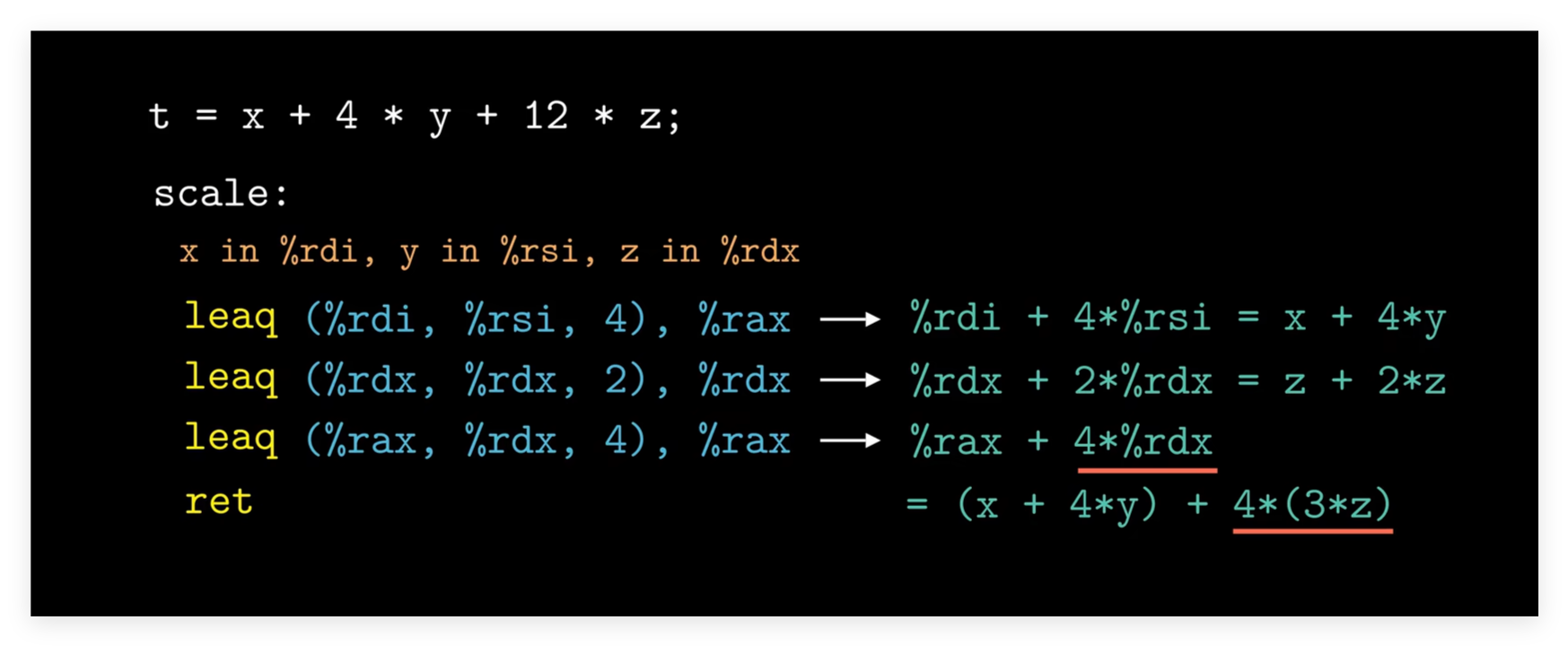

• leaq src, dest
  • Load Effective Address
  • 将src的有效地址写入dest

一些一元操作：

一些二元操作：

指令与条件码¶

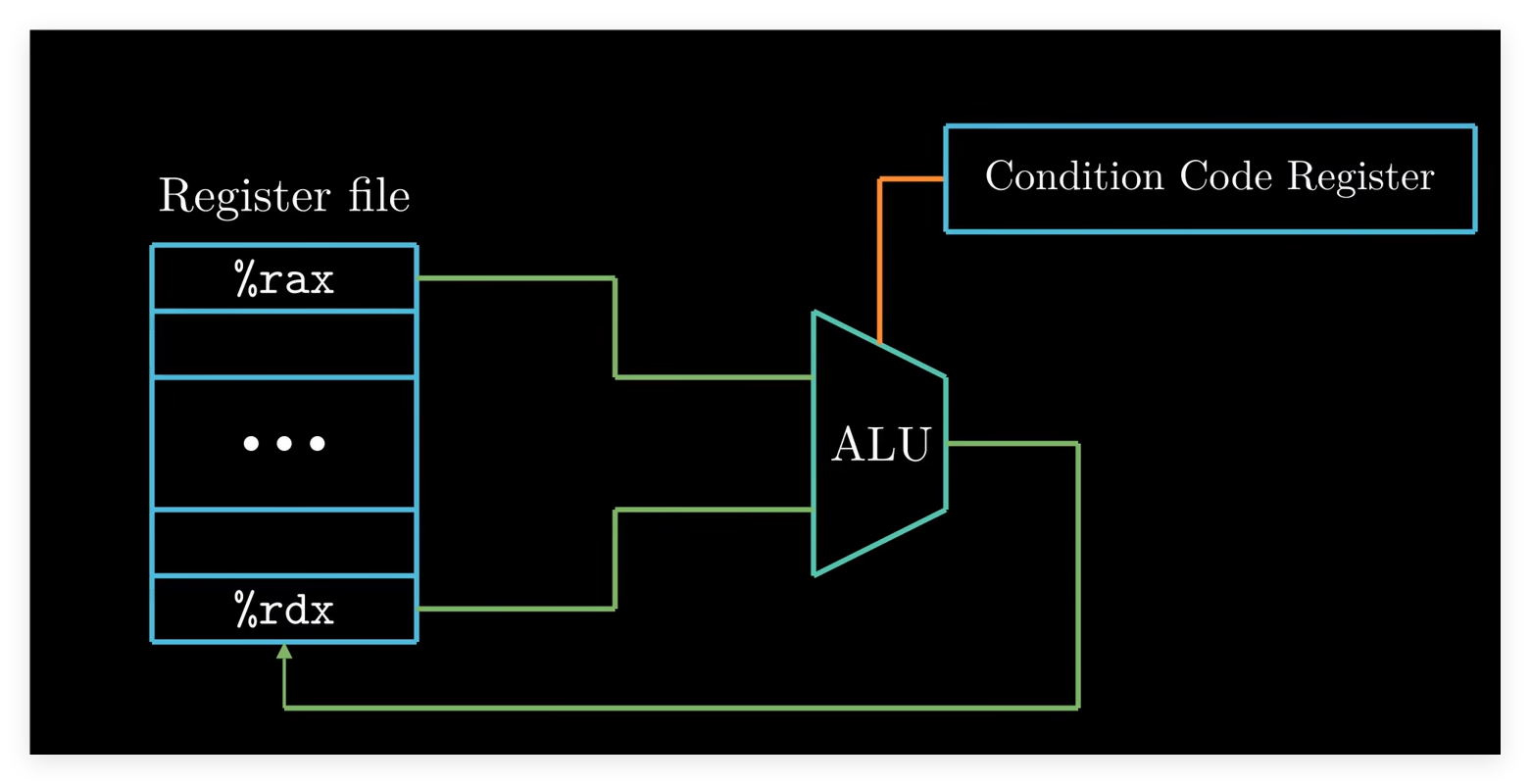

ALU除了执行算数和逻辑运算之外，还会根据该运算的结果去设置 条件码寄存器

条件码寄存器由CPU来维护，长度是单个比特位，它描述了最近执行操作的属性。假设ALU执行两个连续的算数指令：

1
2

t1: addq %rax, %rbx
t2: subq %rcx, %rbx

t1时刻，条件码寄存器保存的是指令1的执行结果的属性；t2时刻，条件码寄存器中的内容将被下一条指令结果属性覆盖。

常用条件码：

• CF 进位标志 (Carry FLag)
  • 当CPU最近执行的一条指令最高位产生进位的时候，CF 置1，用来检查无符号数操作的溢出
• CF 零标志 (Zero Flag)
  • 当最近操作的结果等于零时，ZF 置1
• SF 符号标志 (Sign Flag)
  • 当最近操作的结果小于零时，SF 置1
• OF 溢出标志 (Overflow Flag)
  • 针对有符号数，最近的操作导致正溢出或者负溢出时 OF 置1

条件码的应用¶

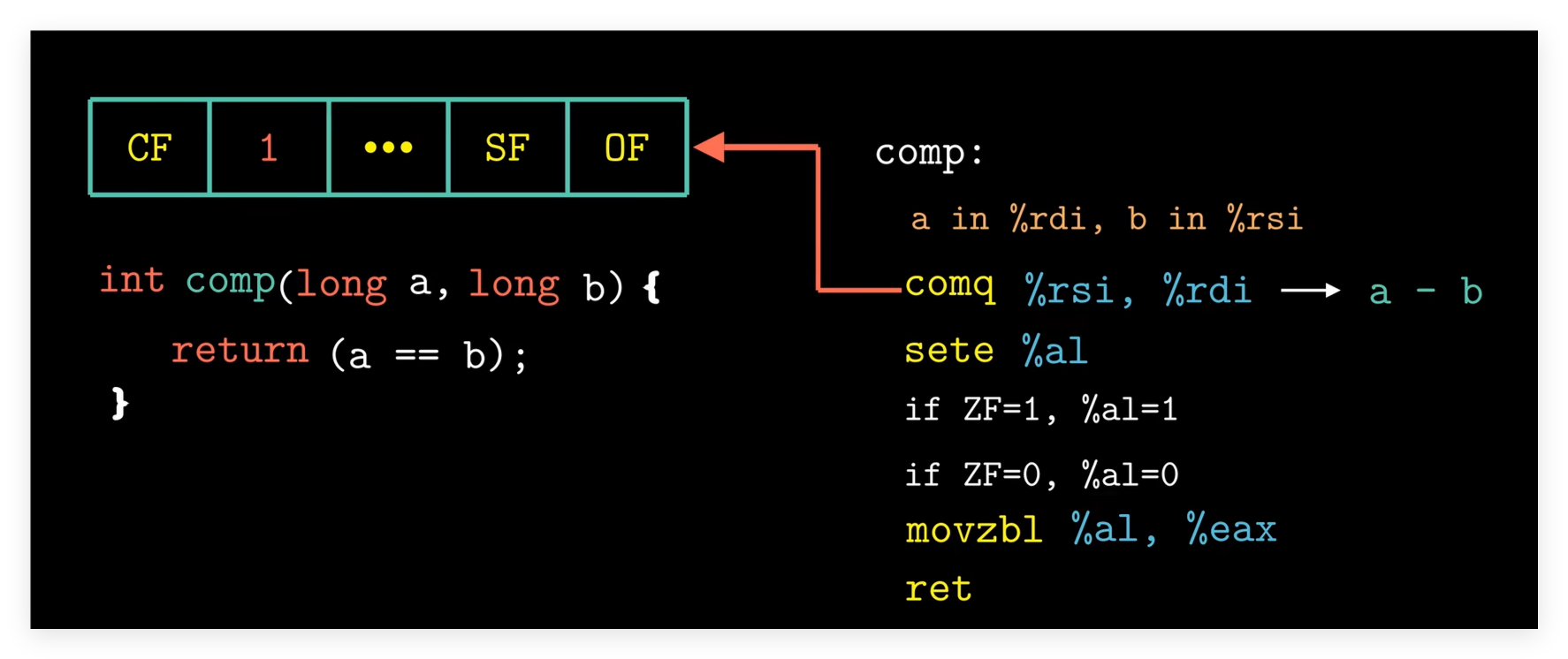

• 应用一：利用符号标志判断 a==b

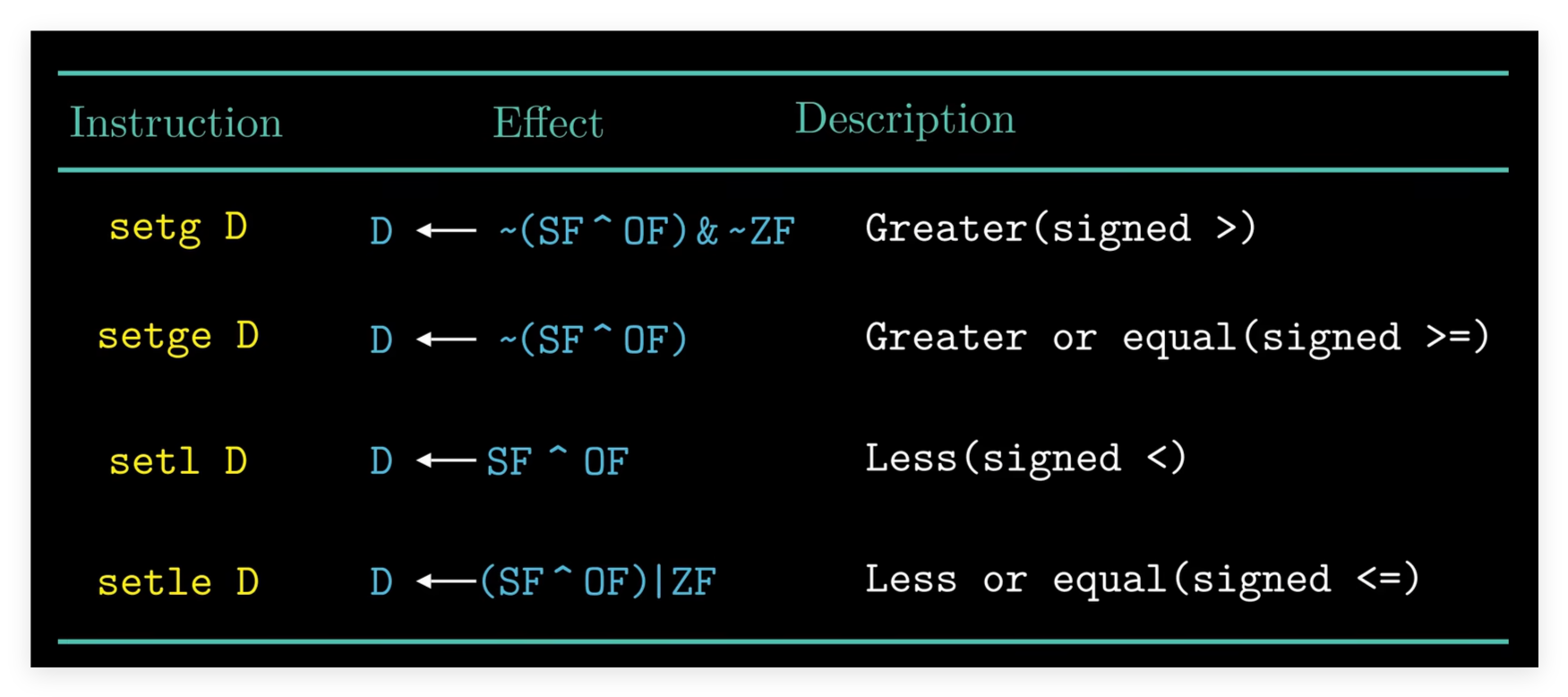

• 应用二：判断 a<b ，与上述类似，但需要用 SF^OF 判断结果

  • 设 t=a-b
  • 当没有发生溢出，即 OF=0
    • Case 1：a<b,t<0,SF=1,SF^OF=1
    • Case 2：a>b,t>0,SF=0,SF^OF=0
  • 当有发生溢出，即 OF=1
    • Case 3：例如a=-2,b=127时，a<b,t=127>0,SF=0,SF^OF=1
    • Case 4：例如a=1,b=-128时，a>b,t=-127<0,SF=1,SF^OF=0

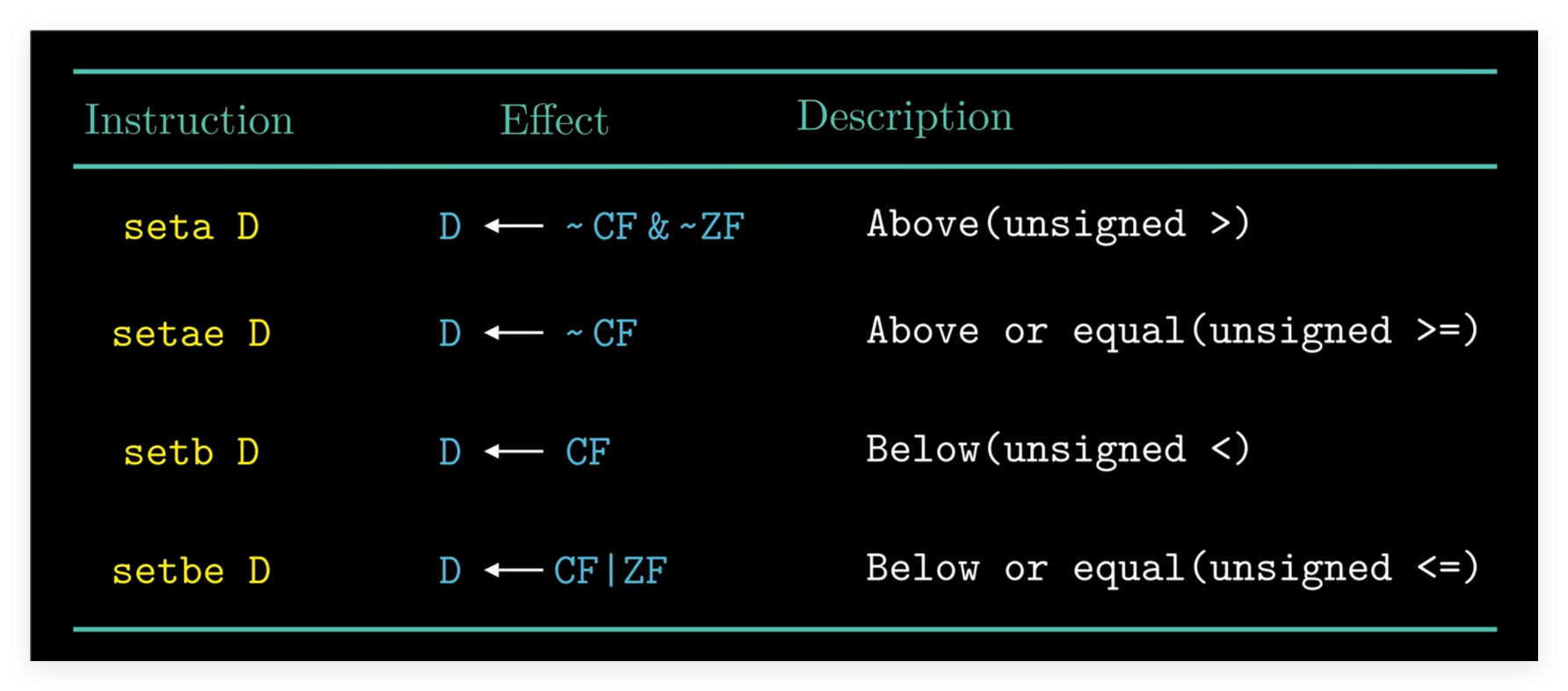

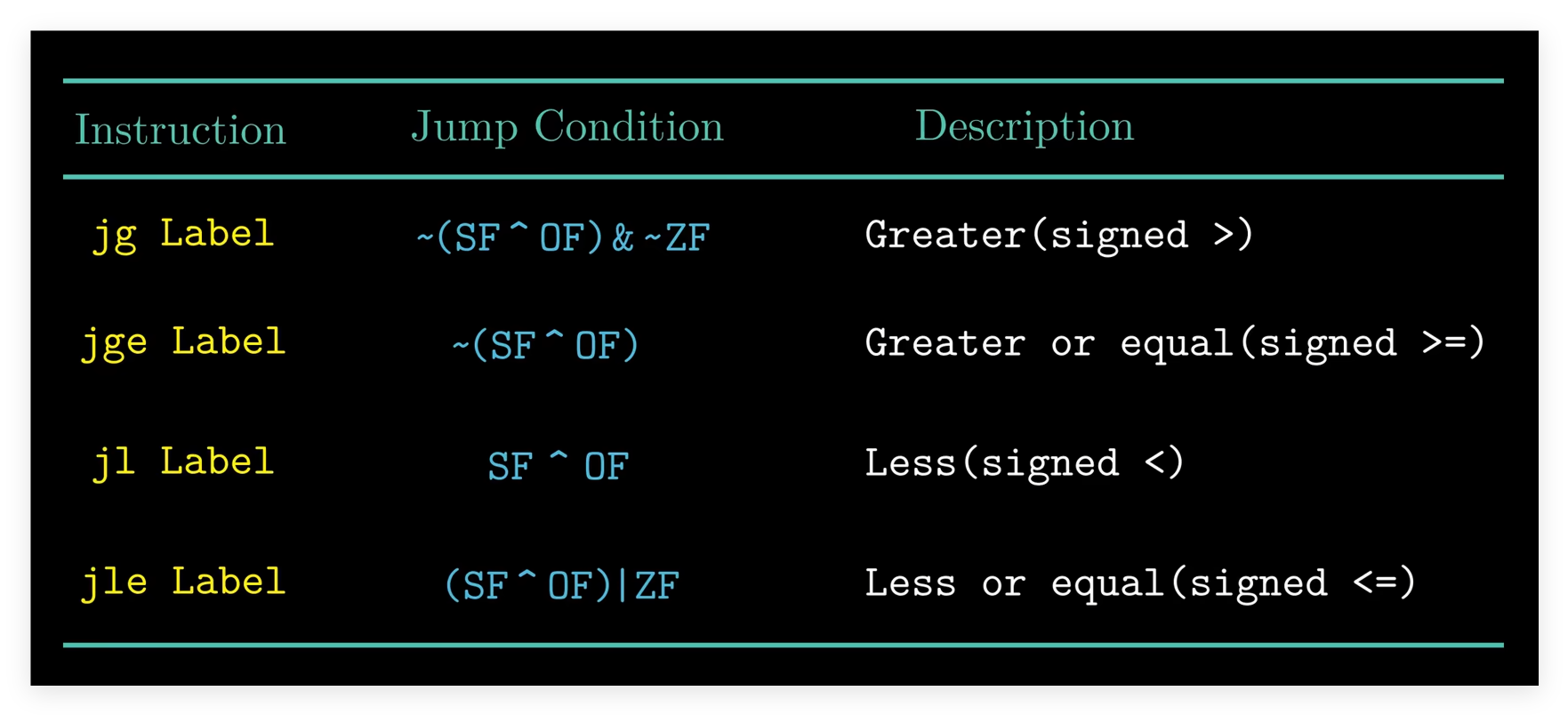

跳转指令和循环指令¶

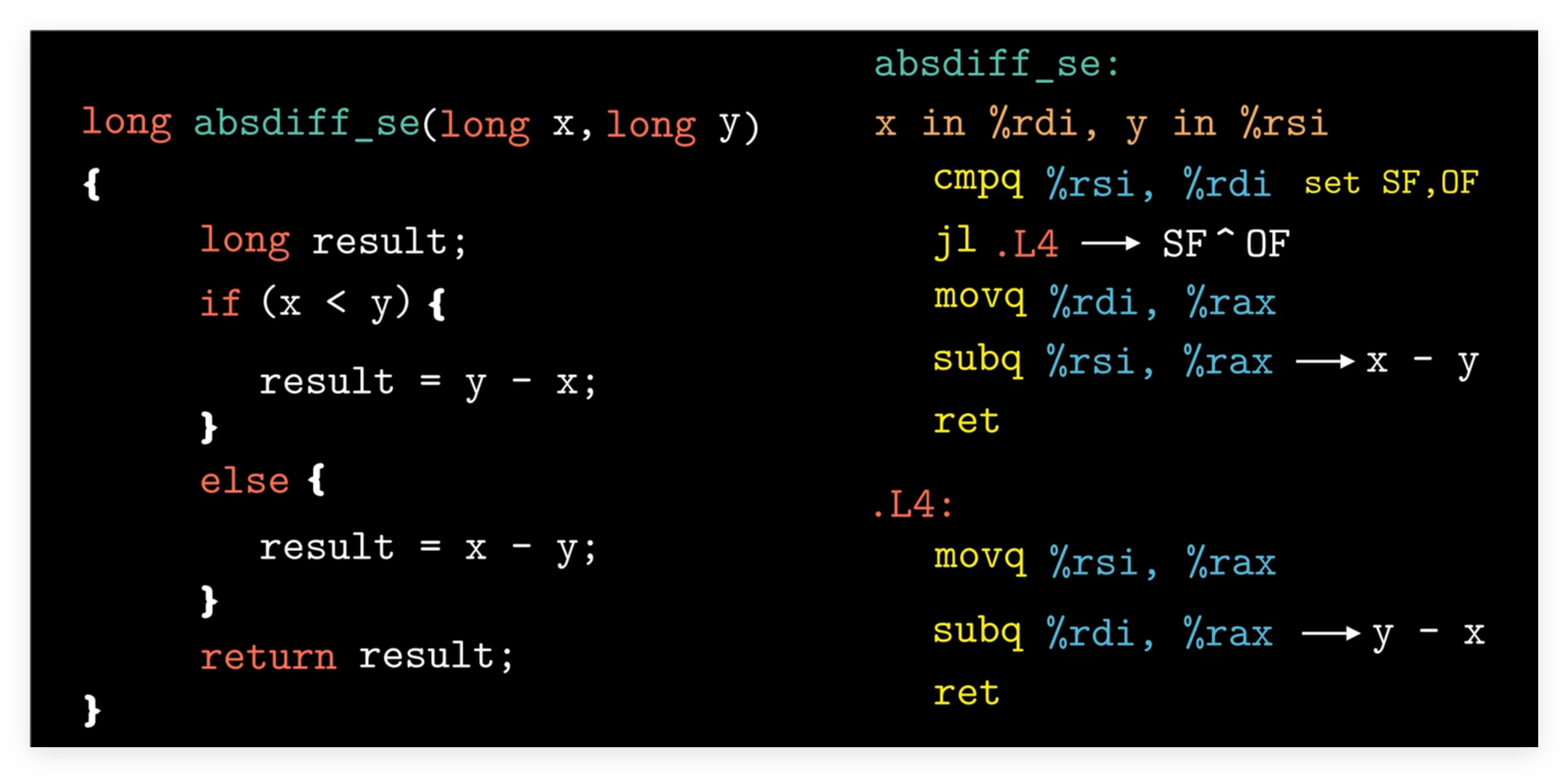

跳转指令jl .L4功能为，当x>y时，顺序执行；当x<y时，跳转至.L4处继续执行

现代处理器会提前预测分支的结果，但是如果预测错误会清空流水线大大降低效率

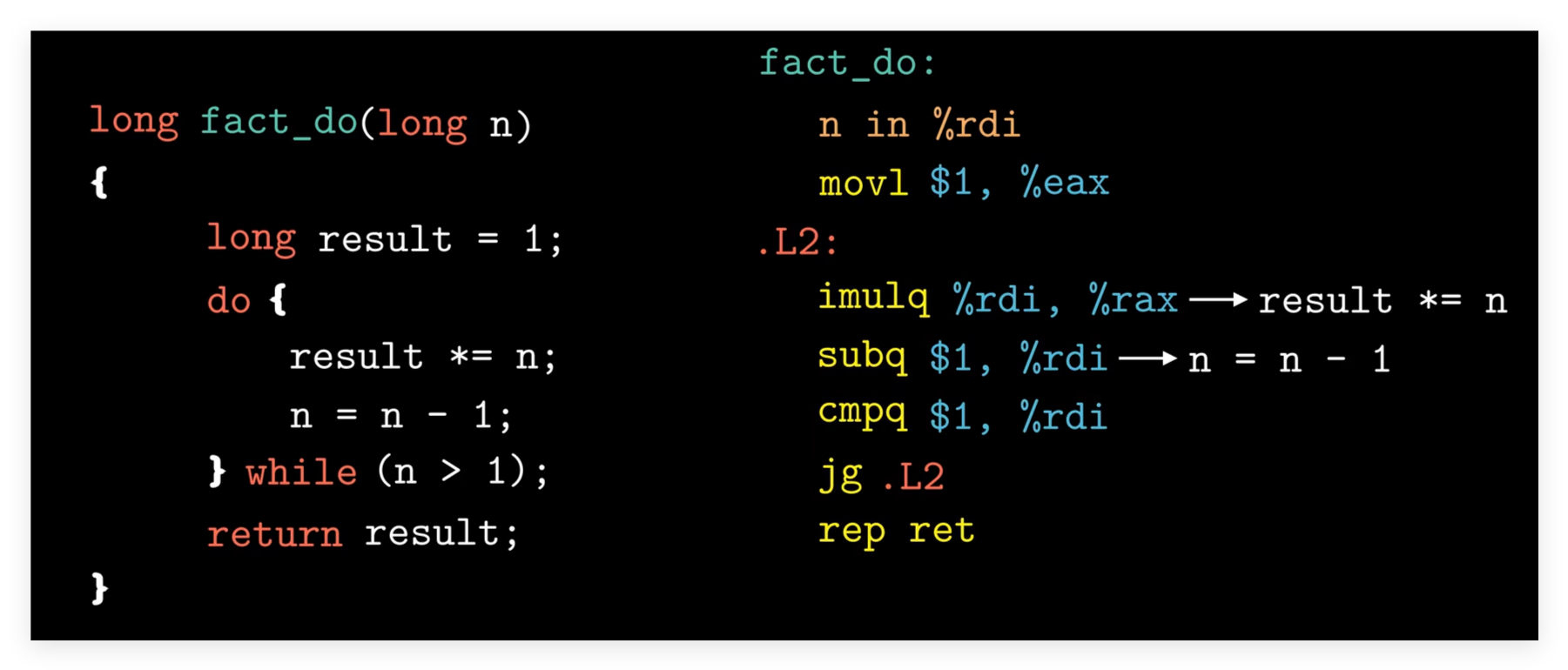

通过 do-while 循环求阶乘：

除了 do-while 外，采用 while 和 for 生成的汇编代码也基本类似

C语言还提供了 switch 语句，根据索引值进行多重分支。例如，一个 switch(n) 语句对case 0;,case 1,...,一直到case 6的情况做了分支，那么其汇编代码关键语句有：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

switch_eg:
    cmpq $6, %rsi # compare n:6
    ja .L8
    leaq .L4(%rip), %rcx
.L4:
# 对于Case 0-6 的情况，通过跳转表来访问不同分支
    .long: .L3-.L4 # case 0
    .long: .L8-.L4 # case 1
    .long: .L5-.L4 # case 2
    .long: .L6-.L4 # case 3
    .long: .L7-.L4 # case 4
    .long: .L8-.L4 # case 5
    .long: .L7-.L4 # case 6
# 重复情况，如case 4和6，跳转至统一位置

过程 (函数调用)¶

过程提供了一种封装代码的方式，它可以隐藏某个行为的具体实现，同时提供清晰的接口定义。在不同的编程语言中，过程的具体实现可以是不一样的，如C语言的函数、Java的方法等

当函数执行所需要的存储空间超出寄存器能够存放的大小时，就会借助栈上的存储空间，我们把这部分存储空间称为函数的栈帧。

返回地址¶

当一个函数P调用函数Q时，会将一个返回地址压入栈中，该地址指明了函数Q执行结束返回时要从函数P的哪个位置继续执行，这个返回地址的压栈操作并不是由指令push来执行，而是由函数调用指令call来实现的。

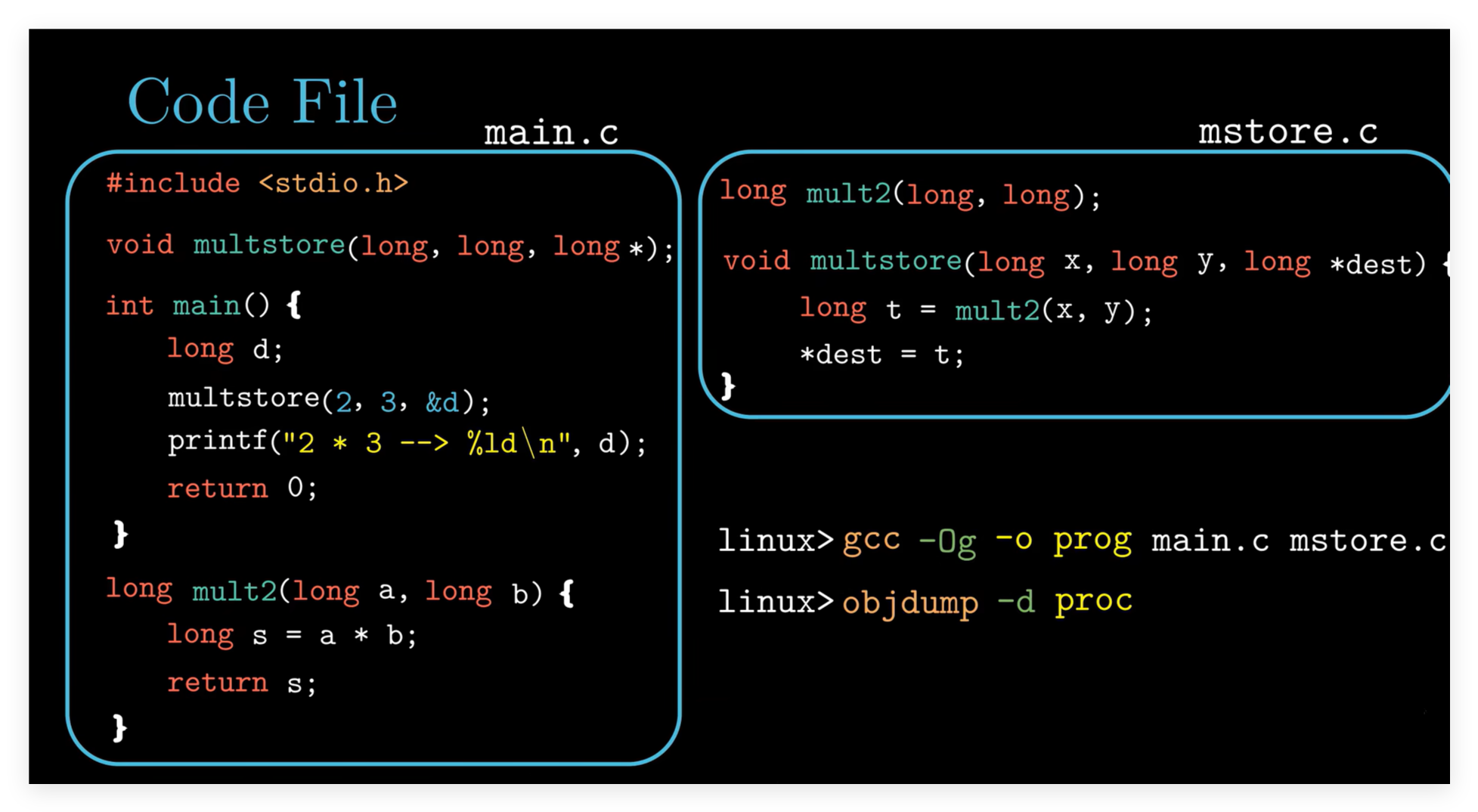

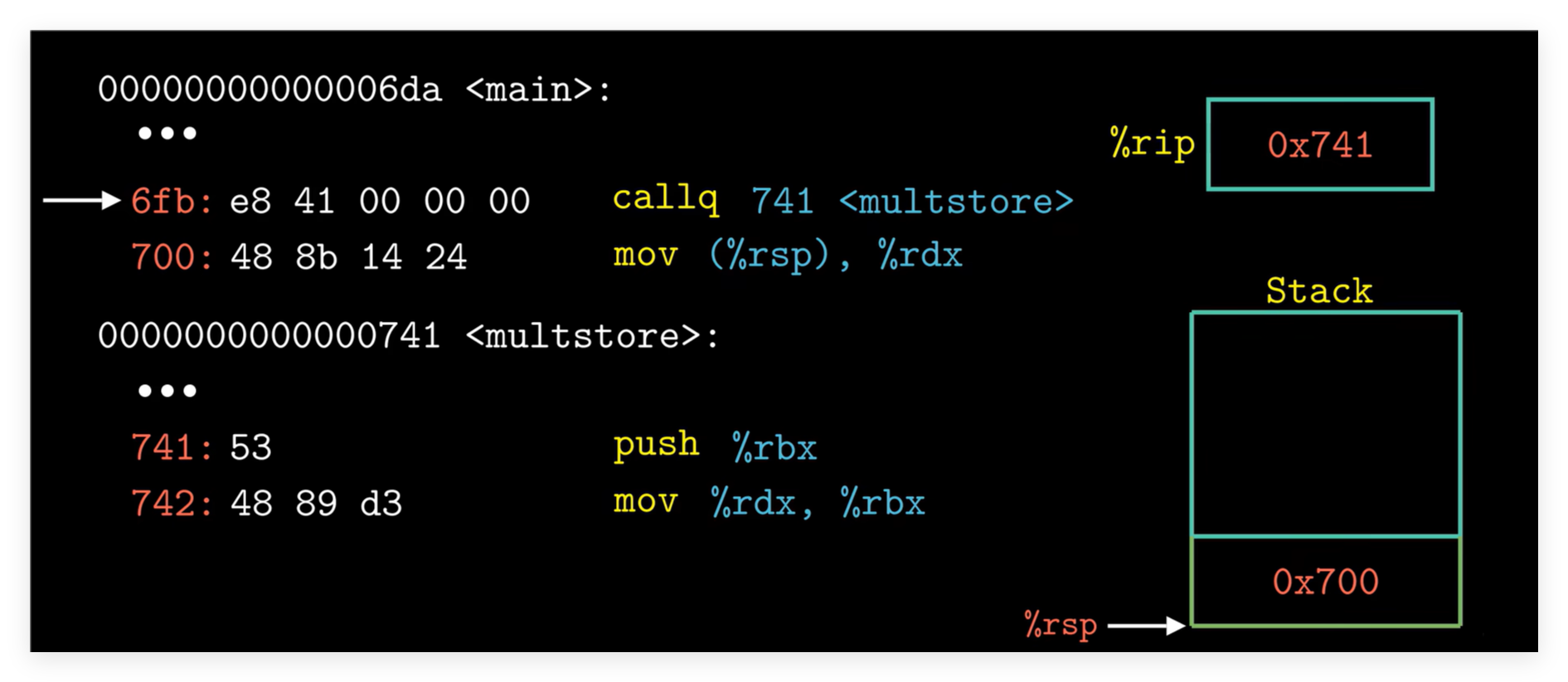

以下例函数调用为例，在main函数中调用multstore函数，使用gcc生成机器码并用objdump反汇编查看：

观察相关汇编部分可知，call指令调用multstore时，会向程序栈中压入地址0x700，即main函数中调用函数完毕后的下一条命令的地址。

当函数multstore执行完毕，指令ret从栈中弹出返回地址，写入到程序指令寄存器%rip中

参数传递¶

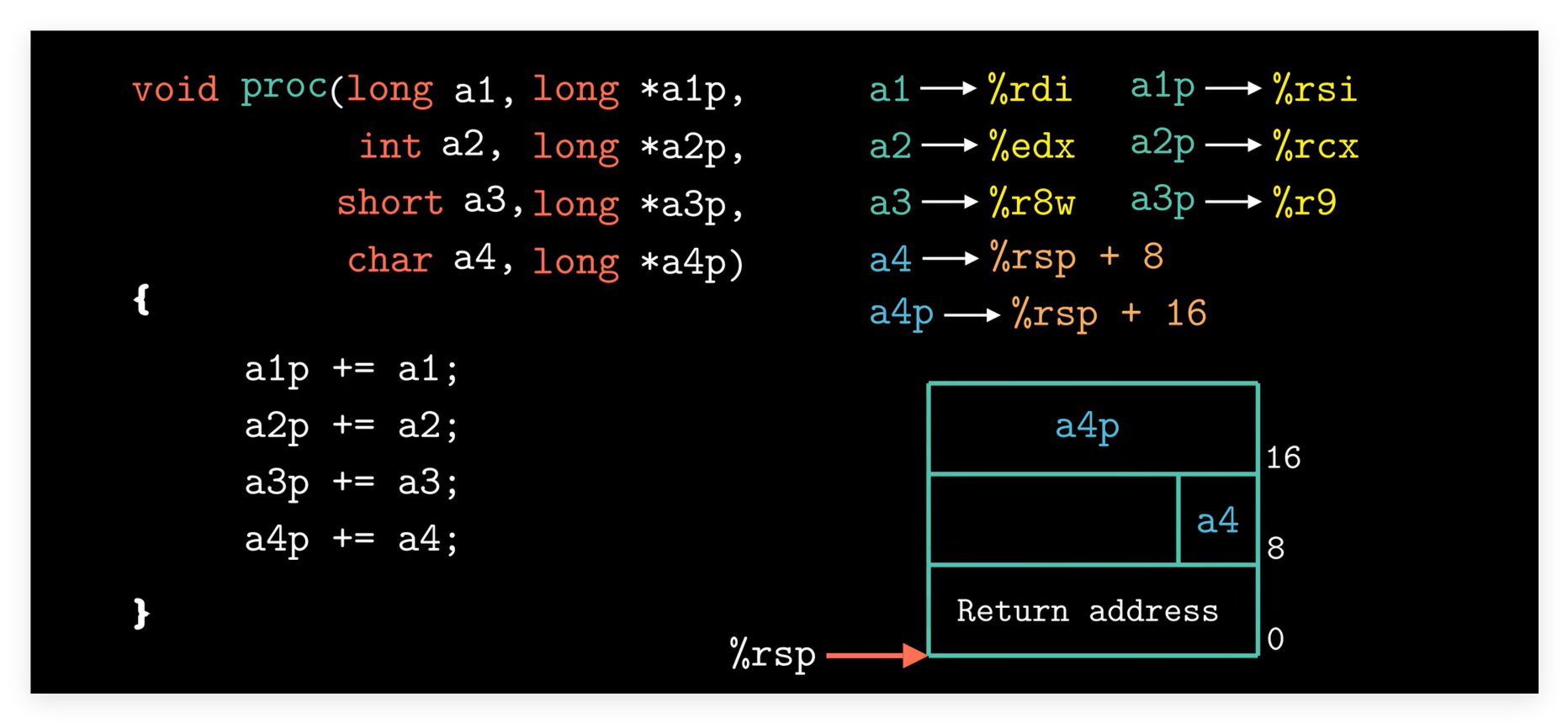

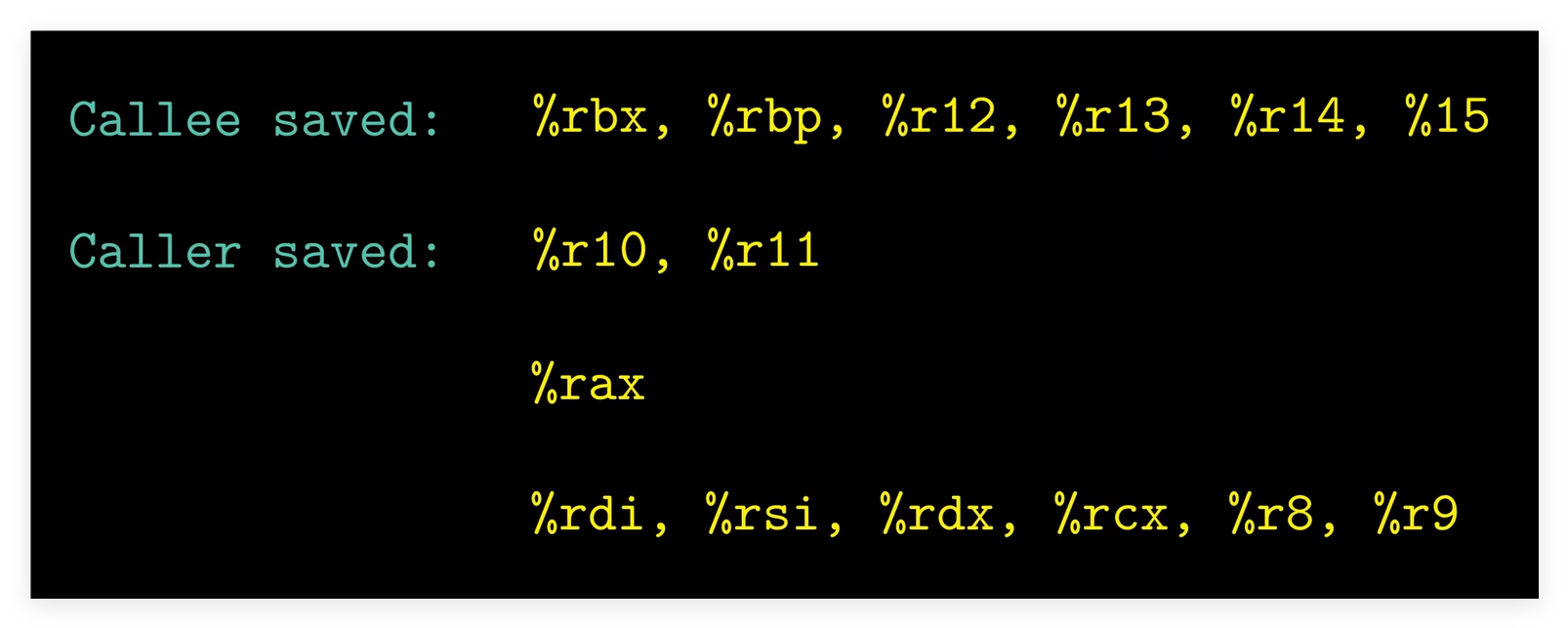

假设函数P有n个整型参数，参数1到参数6的传递可以使用对应的寄存器，当n的值大于6时，参数7及其之后的参数需要用到栈来传递。

More Example:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

long caller()
{
    long arg1 = 534;
    long arg2 = 1057;
    long sum = swap(&arg1,&arg2);
    //交换两个指，并返回它们的和
    long diff = arg1 - arg2;
    return sum * diff;
}

long swap(long *xp, long *yp)
{
    long x = *xp;
    long y = *yp;
    *xp = y;
    *yp = x;
    return x+y;
}

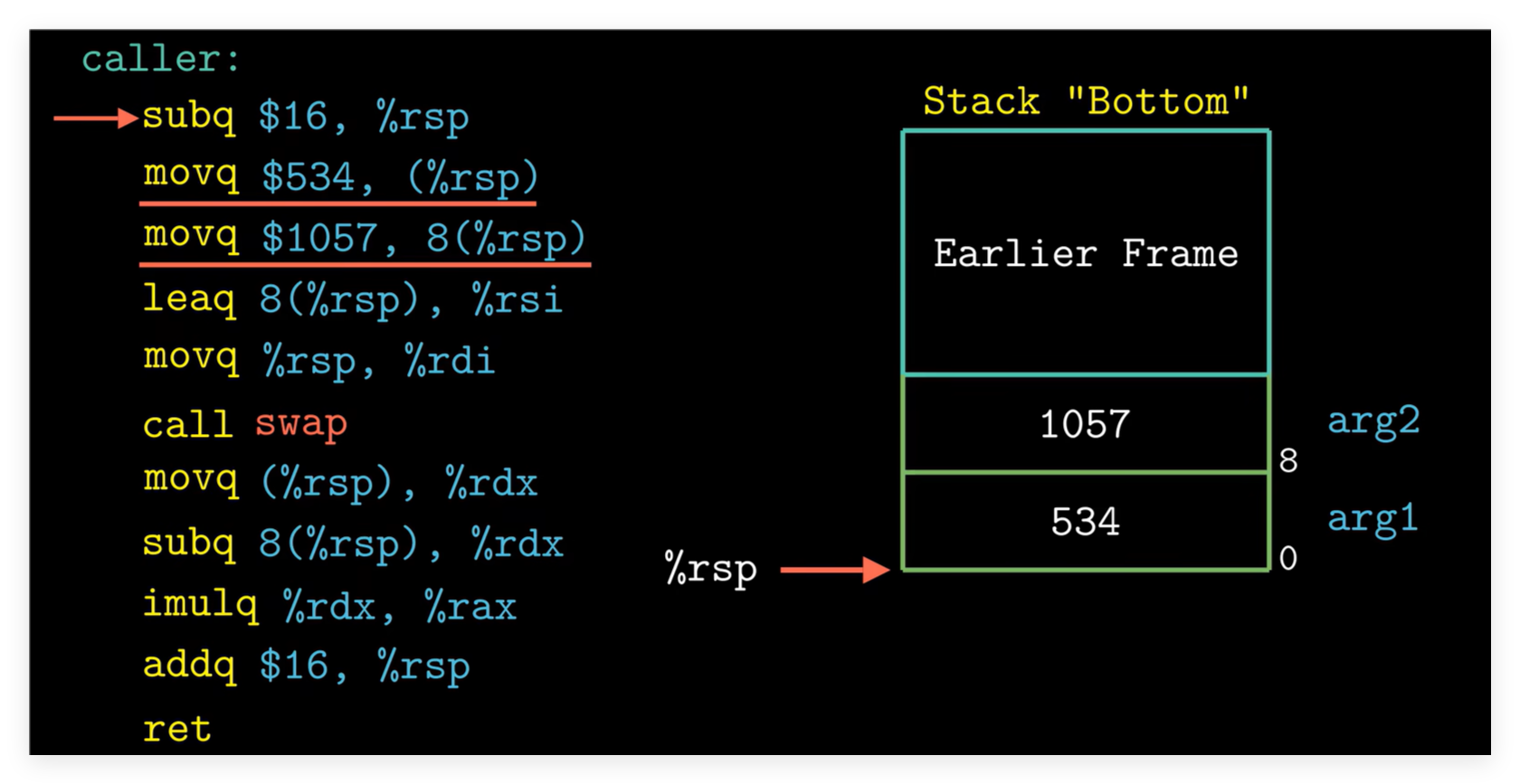

对应生成汇编代码如下：

• subq $16, %rsp 将栈顶指针%rsp向下移动16字节，表示在栈上分配16个字节的空间
• 接下来两条movq指令将arg1和arg2存储在函数caller的栈帧上
• 参数准备完毕后，执行call指令调用swap函数
• 最后函数caller返回之前，通过栈顶指针加上16的操作来释放栈帧

数组的分配与访问¶

对于不同的指针，char *p以及int *q，若其对应的地址都为0x100

• p=p+1 → 0x101
• q=q+1 → 0x104

在ISO C99标准中，引入了变长数组的概念:

1
2
3

long var_ele(long n, int A[n][n], long i, long k){
    return A[i][j];
}

当变长数组作为函数参数时，参数n必须在数组A之前。变长数组元素的地址计算与定长数组类似，不同点在于新增了参数n，需要使用乘法指令imulq来计算n*i

结构体与联合体¶

首先我们来看一下一个结构体的声明：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

struct rec {
    int i;
    int j;
    int a[2];
    int *p;
};

//其各个字段相对于结构体起始地址处的字节偏移如下
0    4    8    12   16
+----+----+----+----+----+
| i  | j  |a[0]|a[1]| p  |
+----+----+----+----+----+

无论是单个变量还是数组元素，都是通过起始地址加偏移量的访问方式来访问

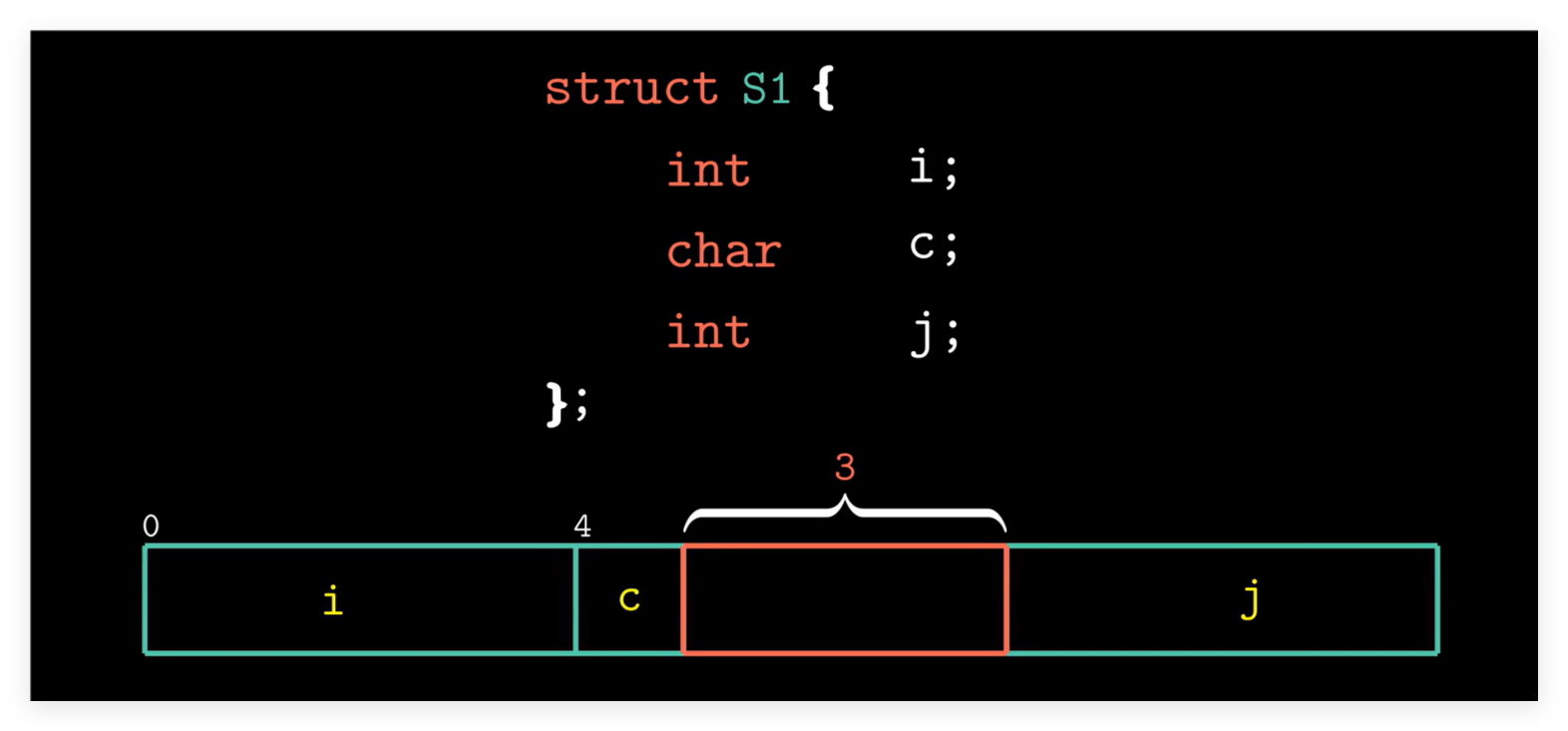

• 对于图中的结构体，它包含两个int类型的变量以及一个char类型的变量，我们有可能下意识移位它占九个字节的存储空间
• 实际上，使用sizeof()函数对其大小求值，可以得到它的实际存储空间为12字节
• 原因是为了提高内存系统的性能，系统对于数据存储的合法地址做出了一些限制

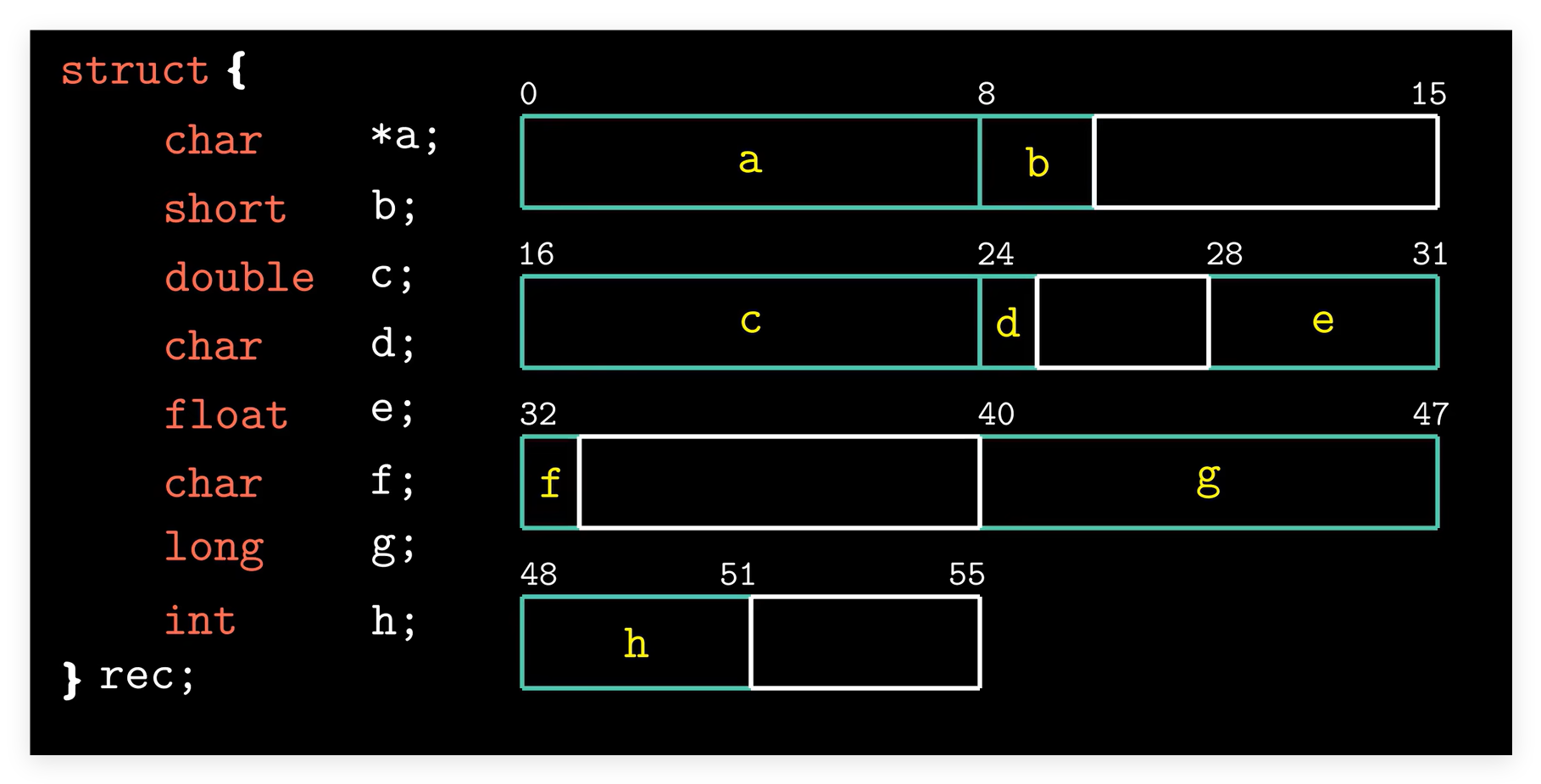

  • 对于不同的数据类型，地址对齐的原则是任何K字节的基本对象的地址必须是K的倍数
  • 例如变量j是int类型，占四个字节，那么它的起始地址必须是四的倍数，因此编译器会在变量c和j之间插一个三字节的间隙
  • 除此之外，结构体的末尾还可能需要填充间隙 (对于结构体数组而言)

C语言中还有一种数据类型—— 联合体

与结构体不同，联合体所有变量共用同一个内存区域，因此联合体的大小取决于它最大字段的大小

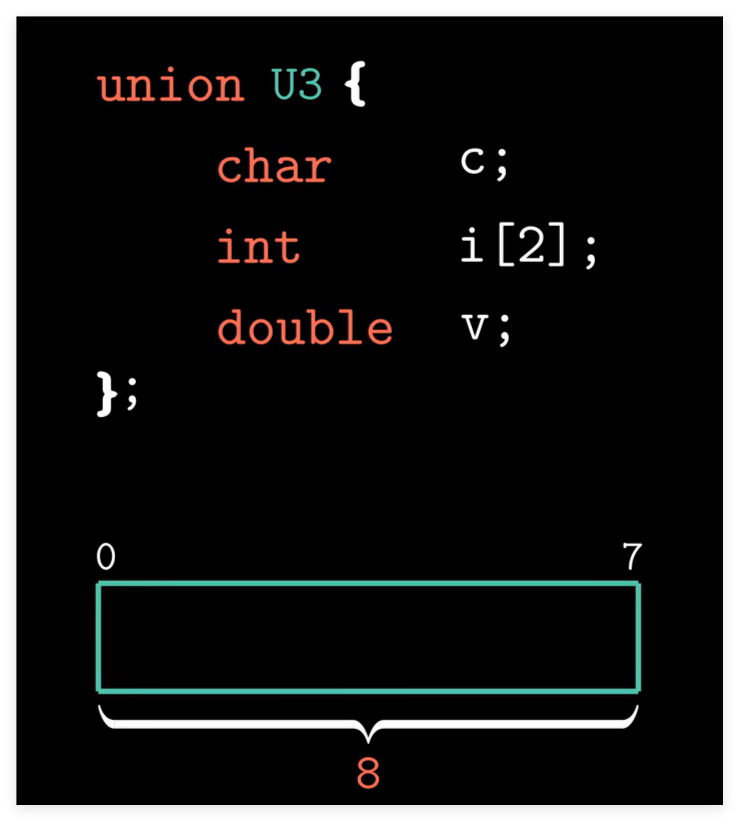

如上图联合体，变量v和数组i[2]的大小都是八个字节，因此，这个联合体占用8个字节的存储空间

联合体的一种应用情况是，我们事先知道两个不同字段的使用是互斥的，那么我们可以将这两个字段声明为一个联合体

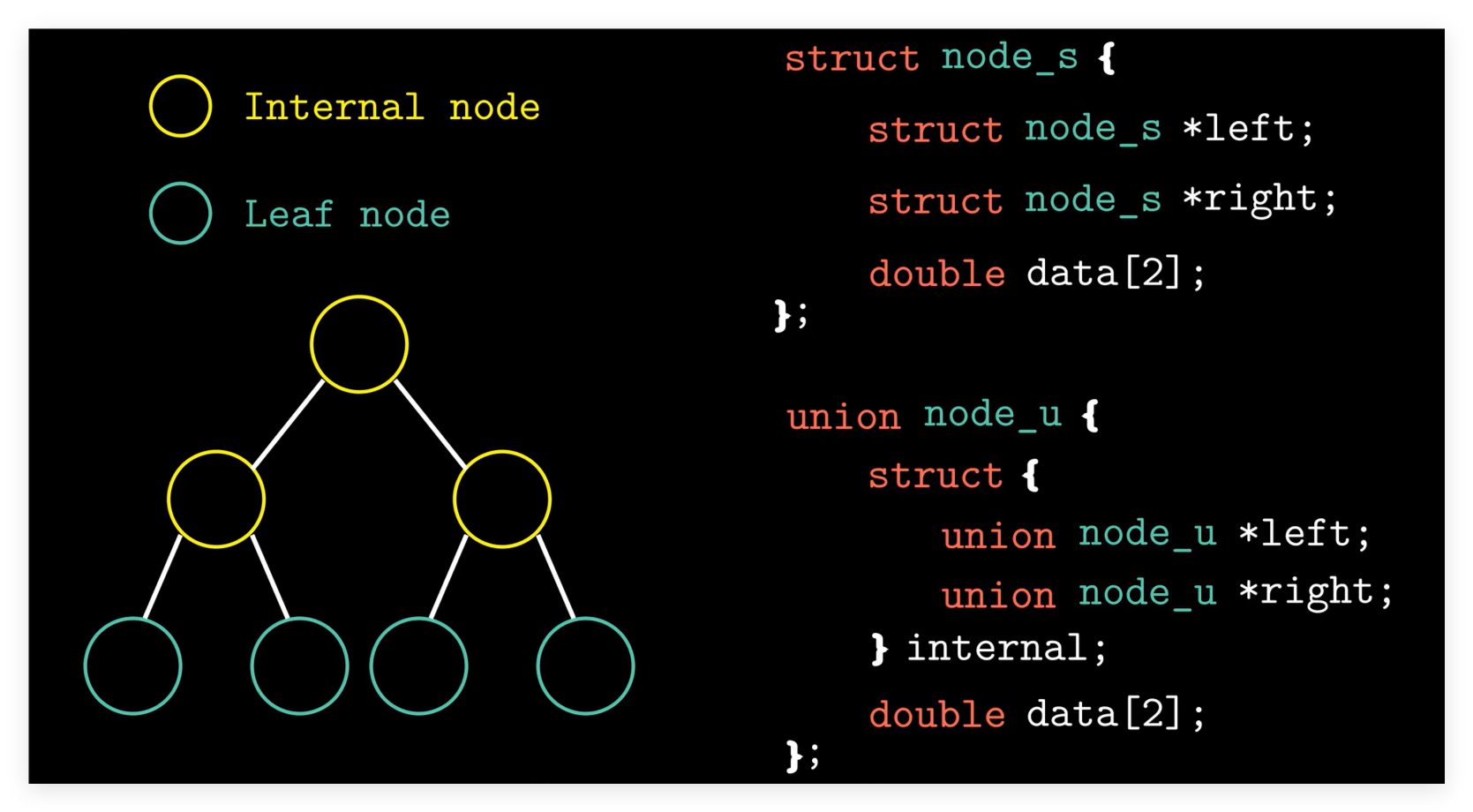

例如，我们需要一个二叉树，其中只有叶节点含有两个double类型的数据，那么使用struct定义其节点需要32个字节(上)

由于其特殊性，我们可以使用联合体union来定义其节点(下)，是的每个节点只需要16个字节的存储空间，相对于结构体的定义方式，可以节省一半空间

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

typedef enum {N_LEAF,N_INTERNAL} nodetype_t;

struct node_t{
    nodetype_t type;
    union {
        struct {
            struct node_t *left;
            struct node_t *right;
        } internal;
        double data[2];
    } info;
};

除此之外，联合体还可以用来访问不同数据类型的位模式，当我们使用简单的强制类型转换，将double类型转换成unsigned long类型的时候 (unsigned long u = (unsigned long) d)，由于二者的二进制位差别很大，这时我们可以将这两者类型的变量声明为一个联合体，这样就可以以一种类型来存储，以另外一种类型来访问，变量u和d就具有相同的位表示：

1
2
3
4
5
6
7
8

unsigned long double2bits (double d) {
    union {
        double d;
        unsigned long u;
    } temp;
    temp.d = d;
    return temp.u;
};

缓冲区溢出¶

栈帧中保存着程序执行所需要的重要信息，如返回地址、寄存器的值等。但是在C语言中，对数组的引用不会进行任何的边界检查，那么对越界的数组进行写操作，就会破坏存储在栈中的状态信息

栈溢出指的是程序向栈中某个变量中写入的字节数超过了这个变量本身所申请的字节数，因而导致与其相邻的栈中的变量的值被改变。这种问题是一种特定的缓冲区溢出漏洞，类似的还有堆溢出，bss 段溢出等溢出方式。栈溢出漏洞轻则可以使程序崩溃，重则可以使攻击者控制程序执行流程。此外，我们也不难发现，发生栈溢出的基本前提是：

• 程序必须向栈上写入数据。
• 写入的数据大小没有被良好地控制。

详情可自行了解 CTF 比赛中的 pwn 题目

编译器和操作系统为了对抗缓冲区溢出攻击，使用了：

• Stack Randomization (栈随机化)
  • 栈的位置在每次运行时都有变化
  • 在 Linux 系统中，栈随机化已经成为了标准行为，它属于地址空间布局随机化的一种，简称 ASLR
• Stack Corruption Detection (栈破坏检测)
  • 编译器在产生的汇编代码中加入一种栈保护机制来检测缓冲区越界，即在缓冲区与栈保存的状态值中存储一个特殊值，金丝雀值 (canary)
  • canary 是每次程序运行时随机产生的，在函数返回之前，会检测金丝雀值是否被修改来判断是否遭受攻击
• Limiting Executable Code Regions (限制可执行代码区域)
  • 消除攻击者向系统中插入可执行代码的能力
  • 其中一种方法是限制哪些内存区域能够存放可执行代码 (CTF题目一般会给出可读可写可执行地址)
