Cloth

约 2140 个字 65 行代码 预计阅读时间 12 分钟

Mass-Spring System

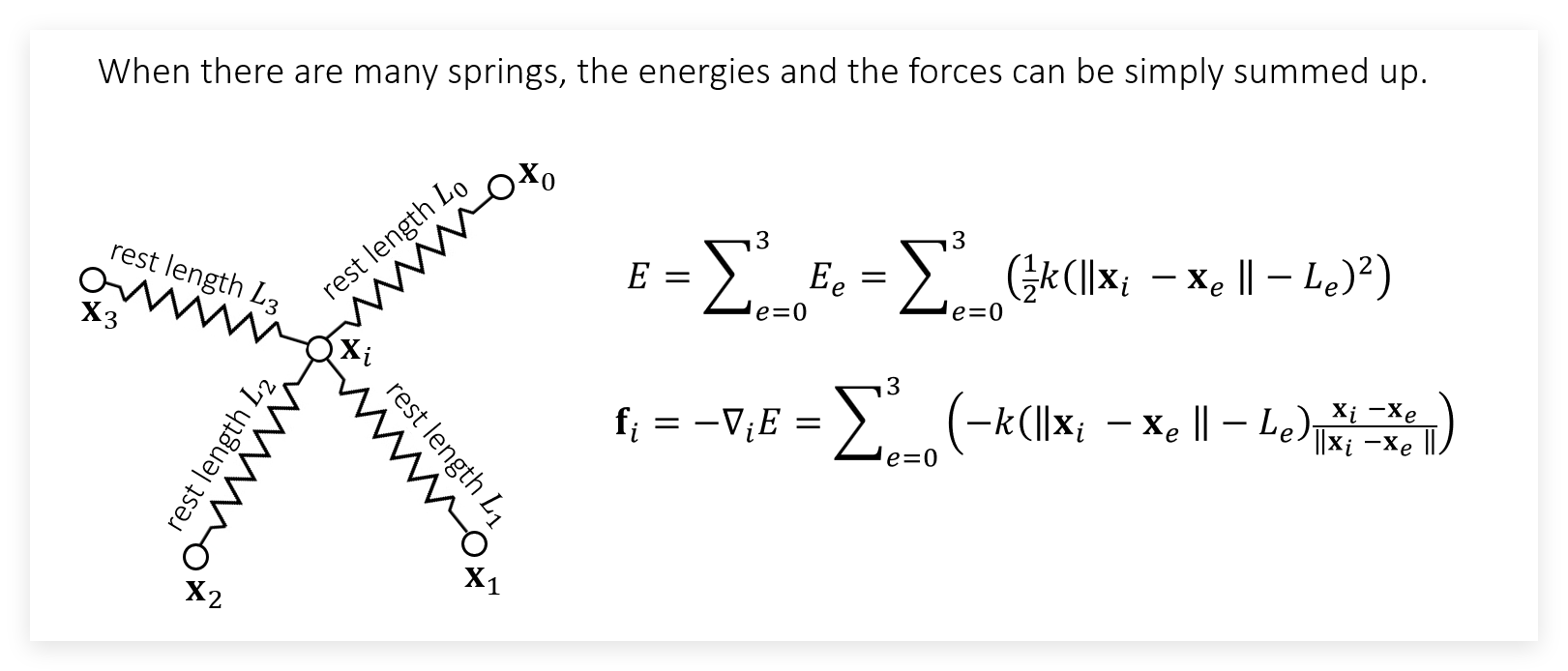

一个理想的弹簧满足胡克定理,即它的力与拉伸的形变长度成正比。对于多个弹簧组成的系统,系统的能量以及中心点所受的力表示为:

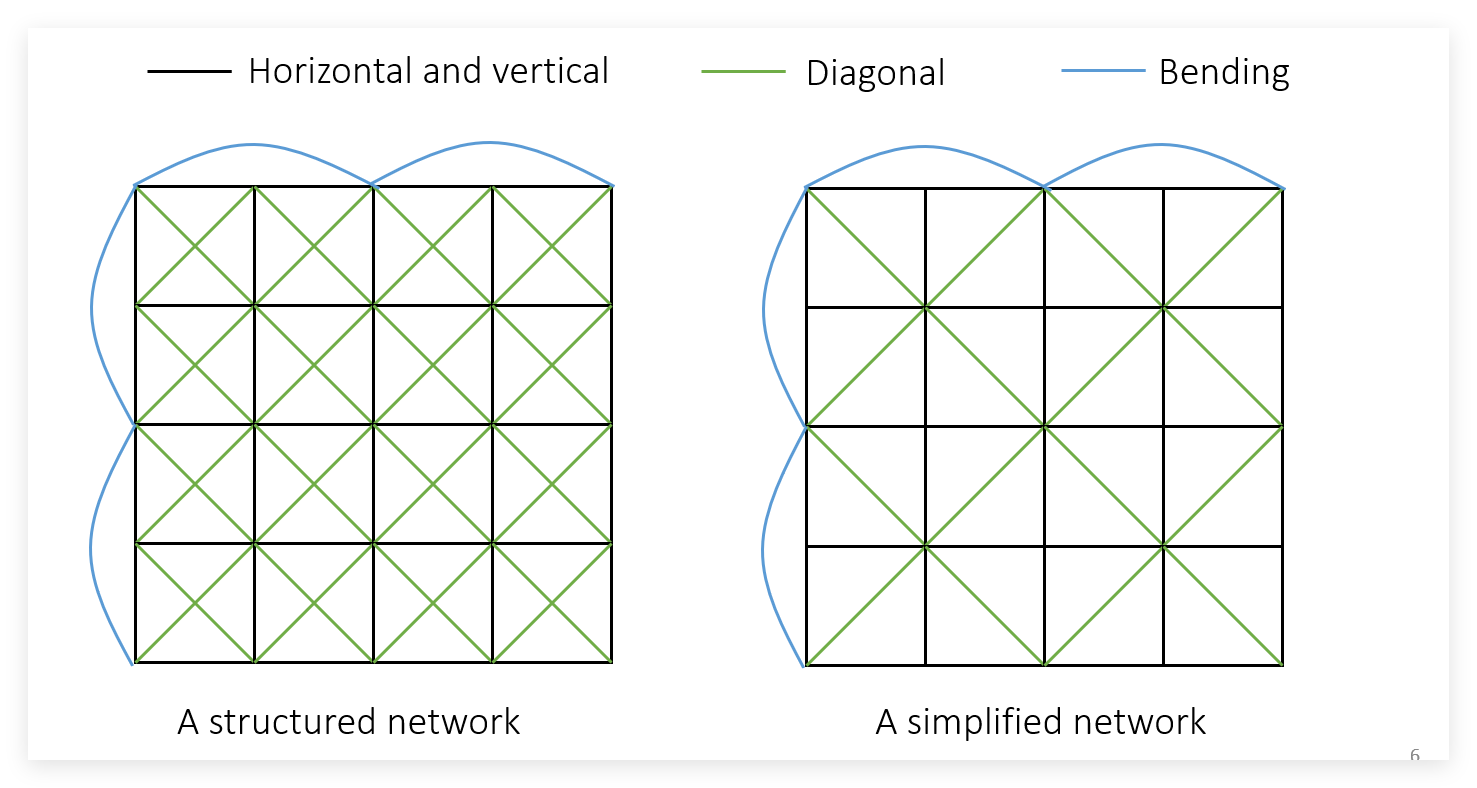

对于一段由四边形组成、结构化的布料,我们添加三种弹簧,构成 Network:

  1. 在网格原本的边上添加弹簧,抵抗布料产生的横向和纵向的小褶皱
  2. 为每个四边形的对角线方向构造弹簧
  3. 跳过一个顶点,抵抗 bending force 的弯曲弹簧,阻止布料向某一方向自由弯曲

实际应用中,可以只对四边形一个对角线方向添加弹簧

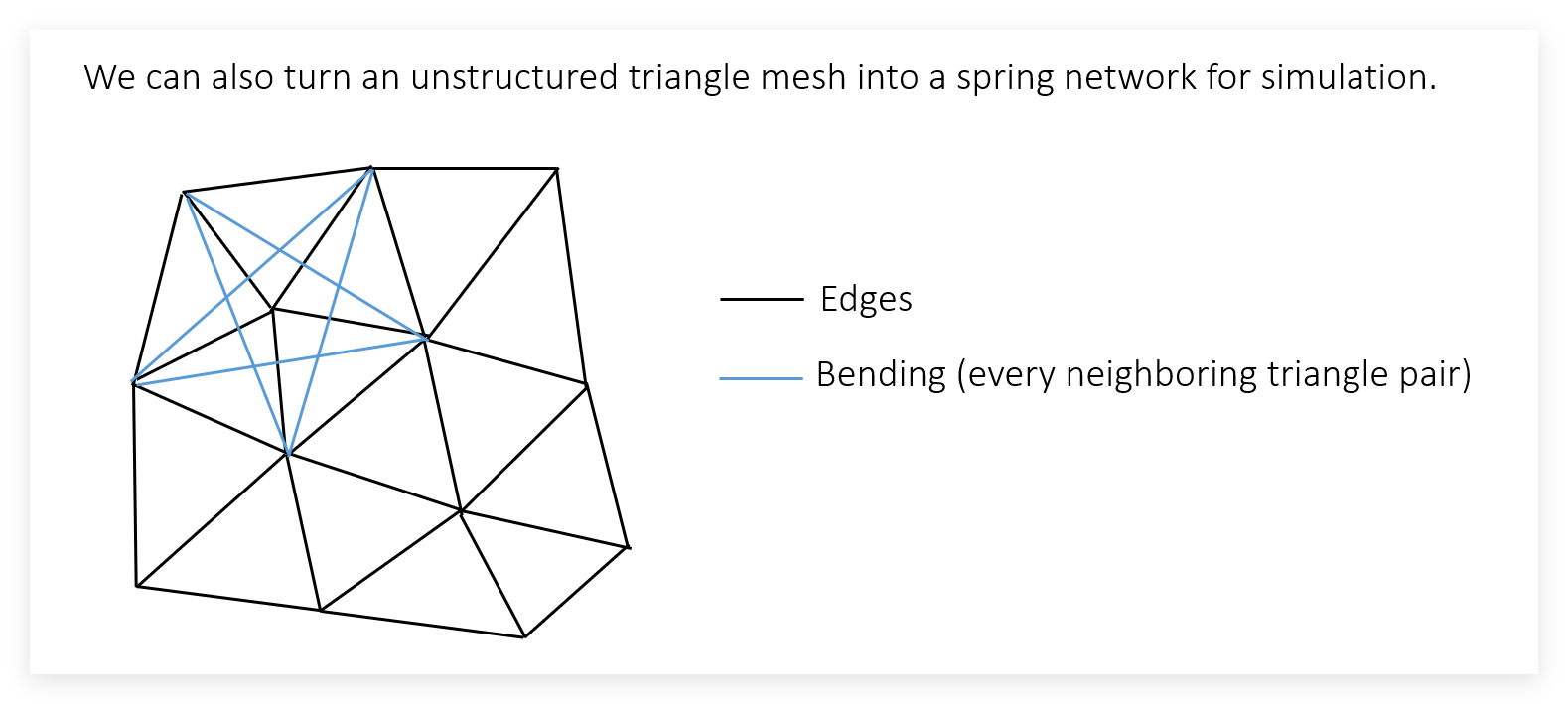

但是实际使用时,布料的 Mesh 可能不是很规则、很结构化的方块。对于三角形网格,一种简单的思路就是认为其每条边都是一个弹簧,并为某一边相对的两个顶点都构造一个弯曲弹簧:


有了这些弹簧后,我们就可以用显式或隐式的方法搞出 Mass-Spring System 来模拟布料。

Explicit Integration

对于时间步 \(t_0 \rightarrow t_1\),显式积分以 \(t_0\) 时刻速度乘上 \(\Delta t\) 来估计位移

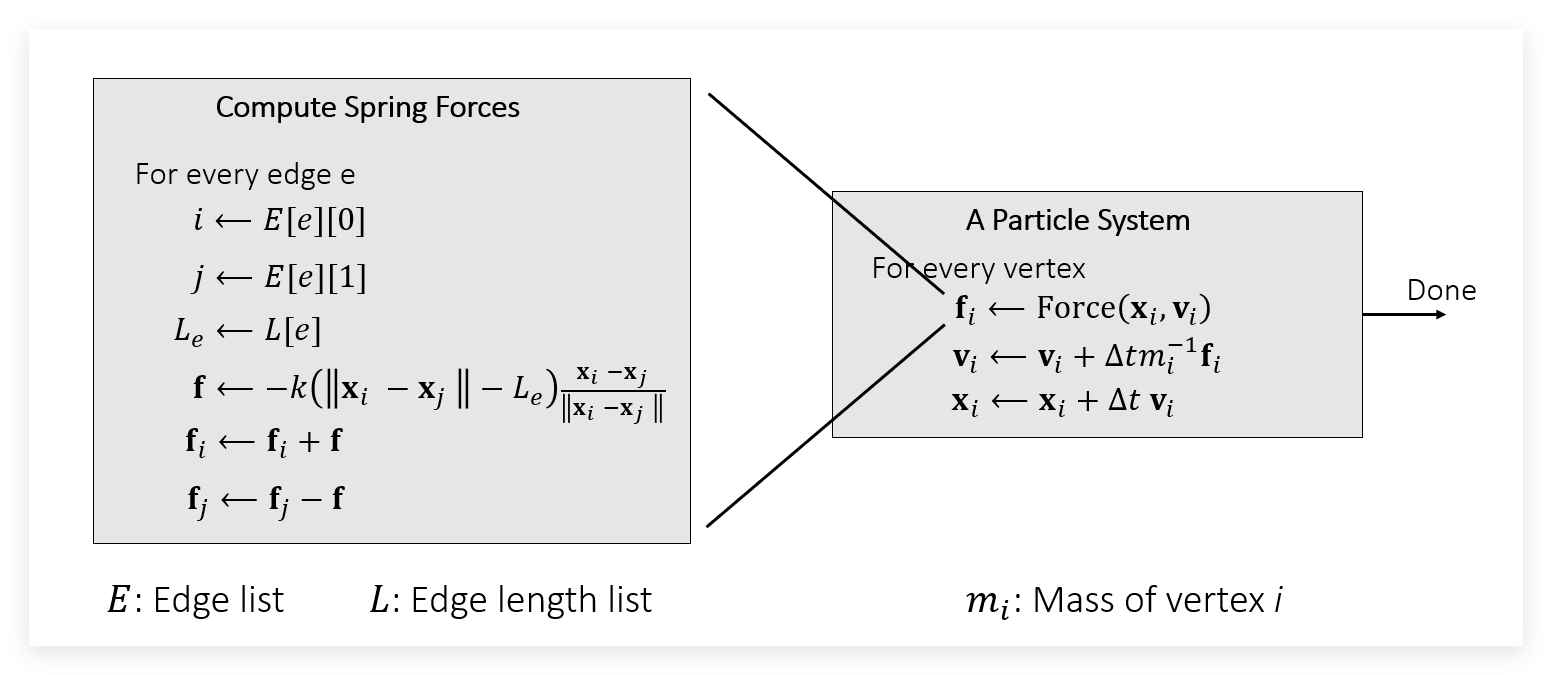

首先决定一个粒子状态的更新,将弹簧系统插入到力的计算过程中:


先遍历所有的弹簧,算出每个弹簧对每个顶点施加的力。

然后遍历每个顶点,把弹簧对这个点的力加起来就是这个点受到的合力。

\(\Delta t\) 或者弹簧系数 \(k\) 过大的情况下,显式积分做法很可能会产生 overshooting

Implicit Integration

对于时间步 \(t_0 \rightarrow t_1\),隐式积分以 \(t_1\) 时刻速度乘上 \(\Delta t\) 来估计位移

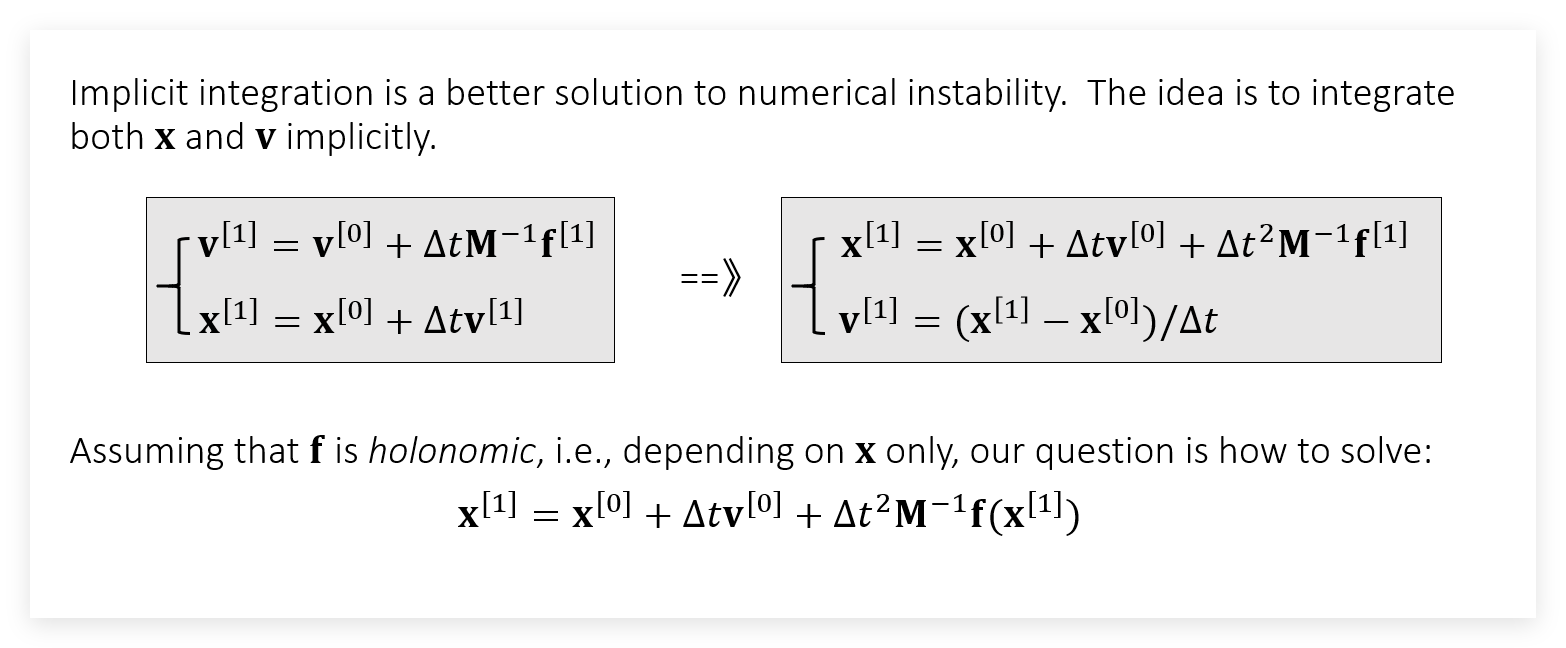

另一种模拟方式称为隐式积分,认为速度的更新依赖于下一状态的力,位置的更新依赖于下一状态的速度,因此隐式积分法在数值上会更加稳定。

由于更新时所用的是下一状态的力 \(f^{[1]}\),这是一个与 \(x^{[1]}\) 有关的未知量,因此可以考虑将其转换为求解关于变量 \(x^{[1]}\) 的方程:


问题在于,力的方程 \(f(x)\) 可能不是关于 \(x\) 的线性方程。所幸的是,由于 \(x\) 是一个 \(3\times N\) 的矩阵,里面包含了 \(N\) 个顶点的位置信息,因此我们可以采用线性优化的方式简化求解:


具体原理听不懂啦

根据牛顿逼近法,找出最小值所在的点:

1
2
3
4
5
for k = 0,...,K
    Delta x = - (F''(x^(k)))^{-1} * F'(x^(k));
    x^(k+1) = x^(k) + Delta x
    if Delta x is small: break
x^{[1]} = x^(k+1)

牛顿法配合泰勒展开,在一阶导数为 0 时取得最值

\[0=F'(x)=F'(x^{(k)}) + F''(x^{(k)}) (x- x^{(k)})\]

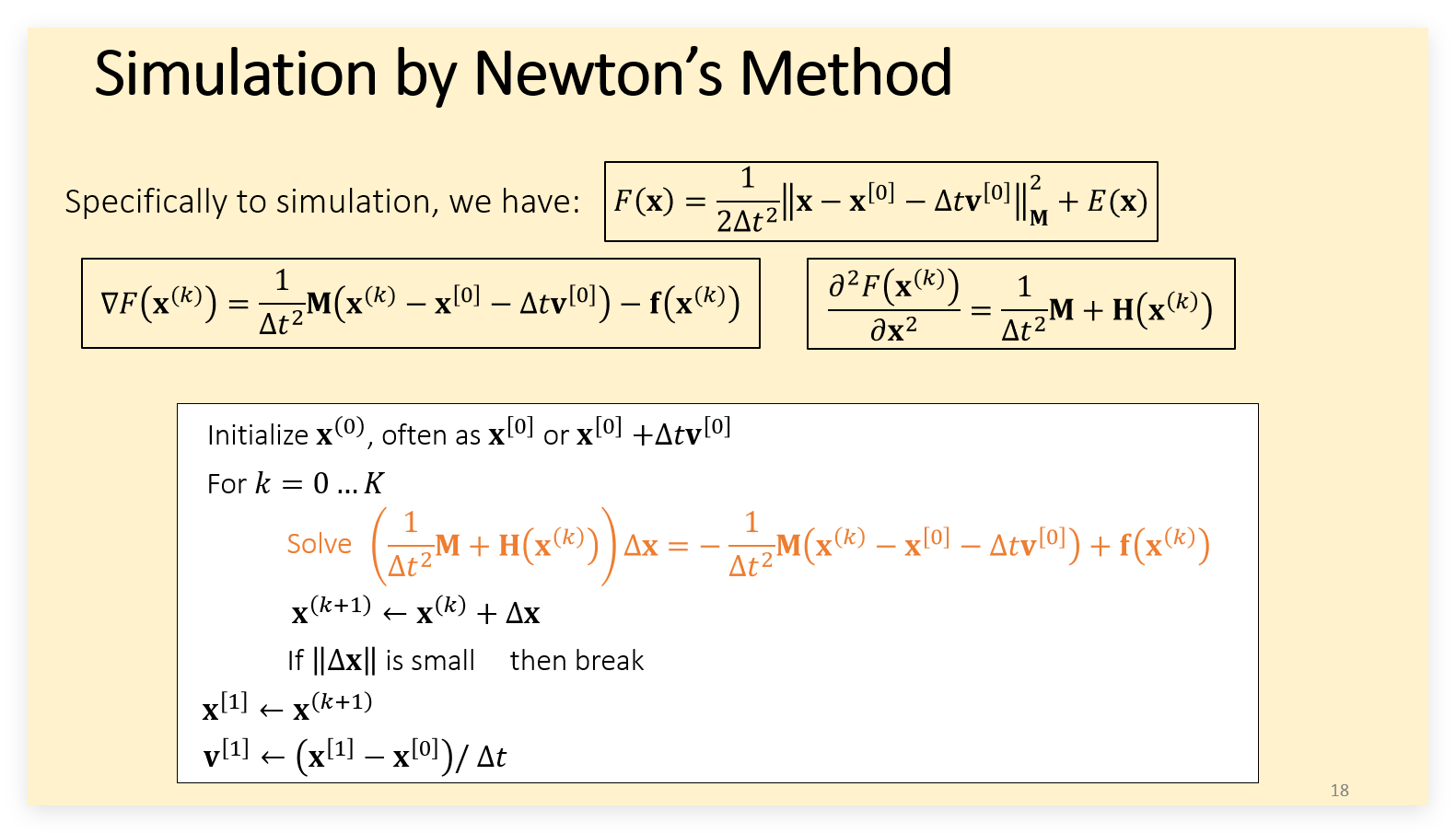

而对于 \(F(x)\),计算其一阶导和二阶导:

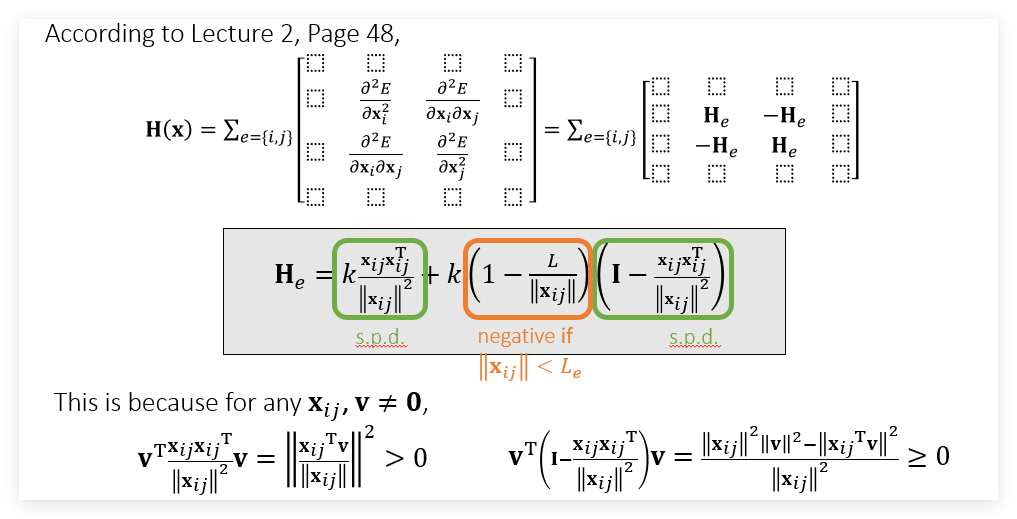

其中 \(H(x)\) 代表 Spring Hessian,它是弹簧切线刚度 Tangent stiffness 的量化,也对应着 \(k\)

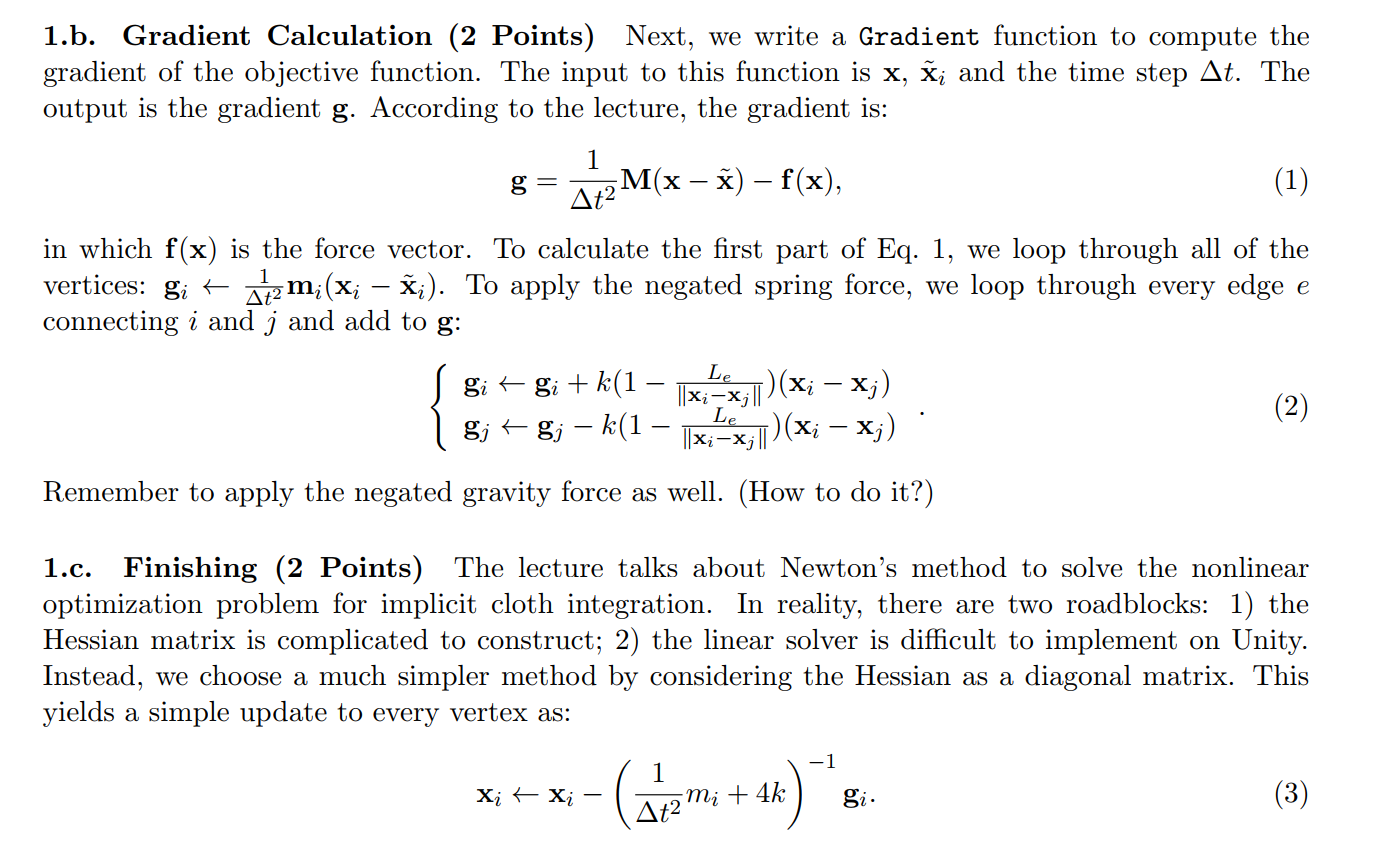

Lab2 中计算的步骤


在实验2中,计算导数及位置更新部分采用这种方式完成:

// in update()
for (int k = 0; k < 32; k++)
{
    Get_Gradient(X, X_hat, t, G);

    //Update X by gradient.
    for (int i = 0; i < X.Length; i++)
    {
        if (i == 0 || i == 20) continue; // 定点位置不变
        last_X[i] = X[i];
        X[i] = X[i] - G[i] / (mass / (t * t) + 4 * spring_k);
    }
}

// Get_Gradient
void Get_Gradient(Vector3[] X, Vector3[] X_hat, float t, Vector3[] G)
{
    //Momentum and Gravity.
    for (int i = 0; i < X.Length; i++)
    {
        G[i] = mass * (X[i] - X_hat[i]) / (t * t);
        G[i][1] += 9.8f * mass; // 重力
        // G[i] -= f(x);
    }

    //Spring Force.
    for (int i = 0; i < E.Length; i+=2)
    {
        int v0 = E[i + 0];
        int v1 = E[i + 1];
        Vector3 d = X[v0] - X[v1];
        float l = d.magnitude;
        Vector3 f = spring_k * (l - L[i / 2]) * d / l;
        G[v0] += f;
        G[v1] -= f;
    }
}

Dihedral Angle Model

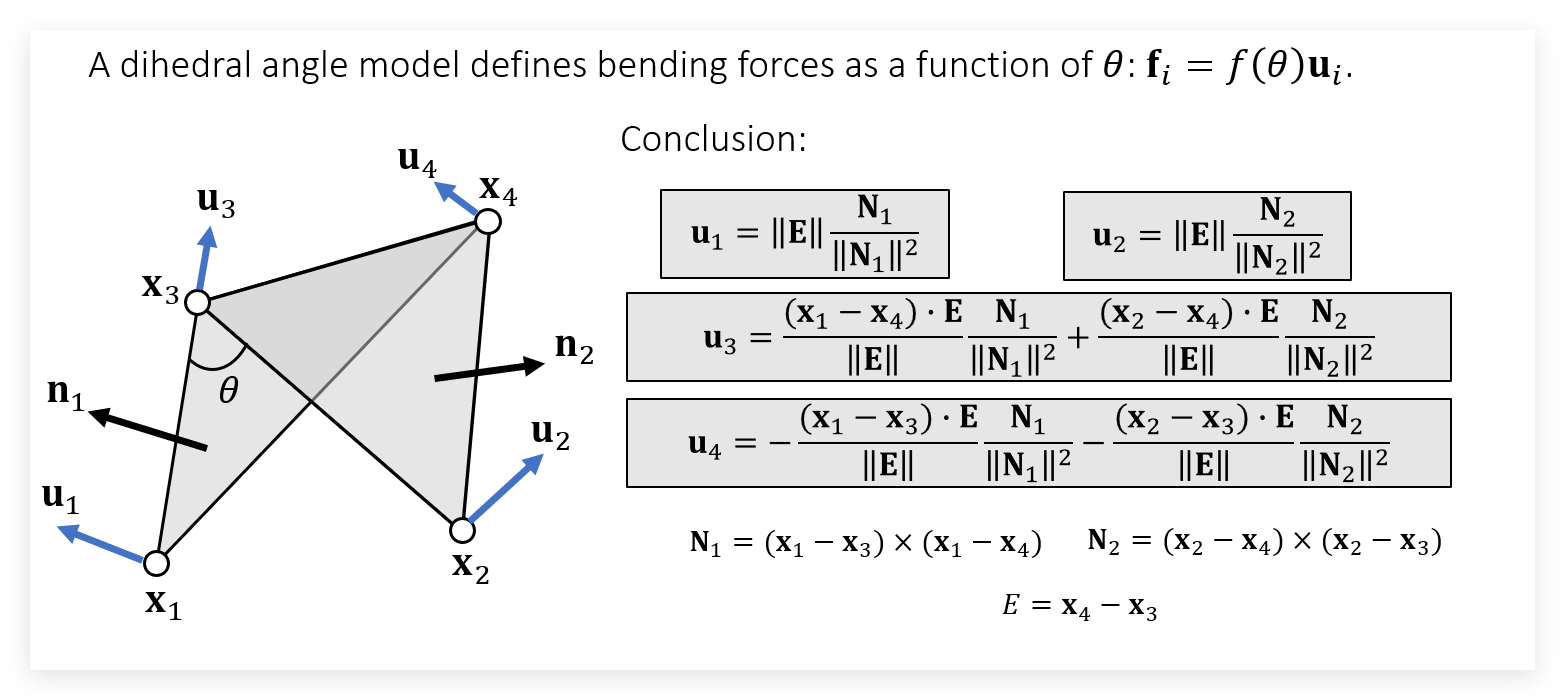

二面角模型不以弹簧的长度来表示弯曲力 Bending Forces,而是以两个 Mesh 之间的夹角来计算:

\[f_i= f(\theta) \mu_i\]

两个面之间的弯曲力涉及到了四个顶点,\(\mu_i\) 指的就是这四个顶点的弯曲力分量


  • <1> \(u_1\), \(u_2\) 的方向应分别与 \(n_1\), \(n_2\) 相同
  • <2> 由于弯曲力不会对边进行拉伸,\(u_3- u_4\) 应该与 \(x_3 x_4\) 垂直
    • 这也意味着,\(u_3 - u_4\)\(n_1\), \(n_2\) 的线性组合
  • <3> 根据牛顿定律,\(u_1 +u_2 +u_3 +u_4 = 0\)
    • 结合 <2>,则得到 \(u_3\)\(u_4\) 都是 \(n_1\), \(n_2\) 的线性组合

加上 \(f(\theta)\) 的计算方法,得到:

\[ f_i = k \frac{ ||E||^2 }{ ||N_1|| + ||N_2|| } \left ( \sin \left(\frac{\pi - \theta}{2}\right) - \sin \left(\frac{\pi - \theta_0}{2}\right) \right)\mu_i \]

其中 \(\theta_0\) 表示这两个面的初始相位,即它们静止时可能并不是一个平面

Locking Issues

之前所说的弹簧模型存在问题,用其来模拟不能拉伸的材料时,弹簧的弹性系数非常大,这使得我们进行弯曲时也会受到非常大的阻力。这在模拟一些不能拉伸但是可以弯曲的材料(如纸等)时非常不友好。

发生 Locking 问题的本质原因时模拟自由度不足

  • <1> 减小弹簧压缩时的弹性系数
  • <2> 为弹簧设置一段 Buffer,在一定范围内长度改变不会产生弹力

Constained Approach

真实世界的布料拉伸一定长度后所需的力会陡增。基于胡克定律的弹簧模型需要增大弹性系数 K 来模拟这一现象,因此显式积分和隐式积分都难以应用,带来很多额外计算量。在此前提下,我们提出基于约束的方法来解决这个问题。

对于一个弹簧,我们为其设置约束,认为其长度始终保持不变,即:

\[ Constraint: \ \ ||x_i - x_j|| -L =0 \]

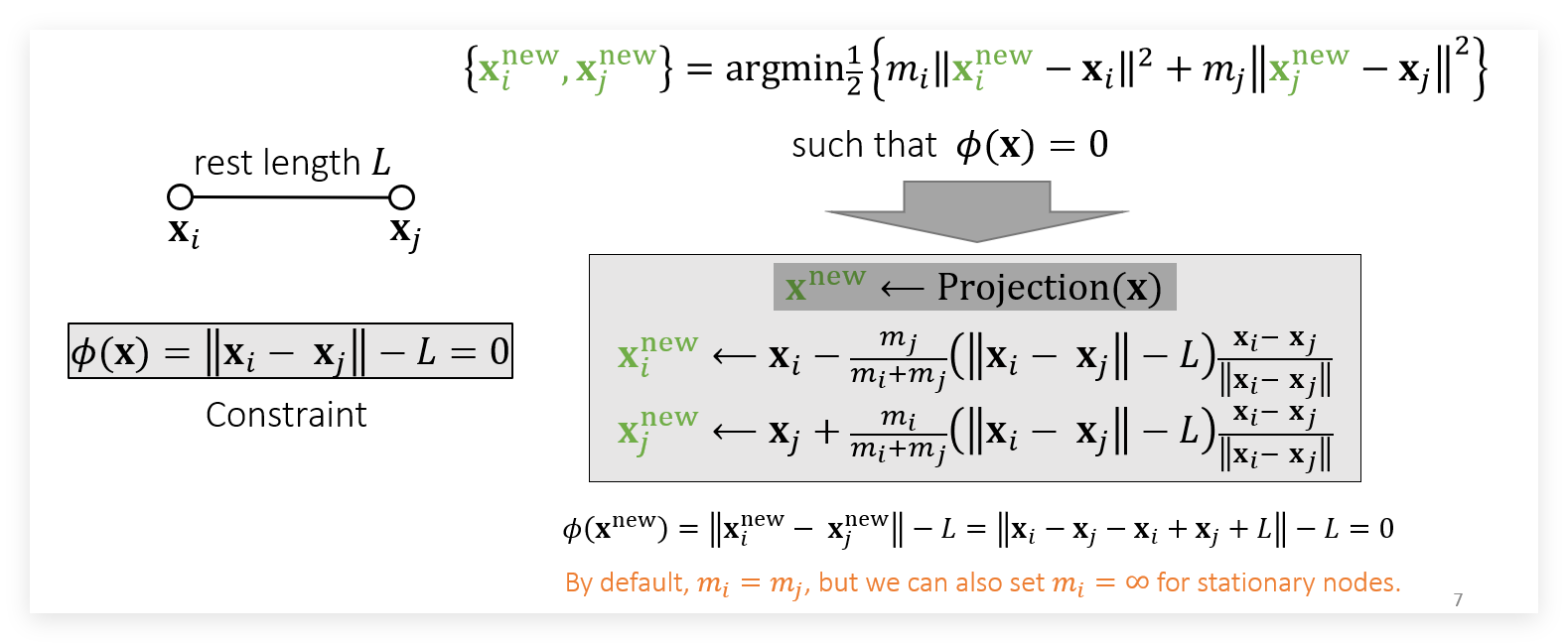

当这个约束被打破时,需要用一个投影方程将其修正。对于此例,我们希望这个投影方程对 Position 的影响尽可能小,并且不改变质心所在的位置,那么其更改则与 \(i,j\) 的质量 \(m_i, m_j\) 相关:


为定点设置质量无限

落实到多弹簧系统上,则有两种主要处理方法

Gauss-Seidel Approach

依次对每个弹簧进行处理,重复迭代。

1
2
3
4
for k = 0,...,K # 迭代 K 轮
    for each edge e = <i,j> # 依次处理每一个弹簧
        x_i = x_i - 1/2*(||x_i-x_j||-L_e) * (x_i-x_j).normalize
        x_j = x_j + 1/2*(||x_i-x_j||-L_e) * (x_i-x_j).normalize

Jacobi Approach

Jacobi 方法希望减少由于边的顺序造成的影响,并且能够尽量在 GPU 上并行。

当我每次计算边的更新时,都将其累加保存下来,最后取平均值

for k = 0,...,K # 迭代 K 轮
    for every vertex i
        x_i_new = 0
        n_i = 0
    for every edge e = <i,j>
        x_i_new = x_i_new + x_i - 1/2*(||x_i-x_j||-L_e) * (x_i-x_j).normalize
        x_j_new = x_j_new + x_j + 1/2*(||x_i-x_j||-L_e) * (x_i-x_j).normalize
        n_i = n_i + 1
        n_j = n_j + 1
    for every vertex i
        x_i  = (x_i_new + a * x_i)/(n_i + a)

Position Based Dynamics

即系统外力正常考虑,系统内部不进行力的考虑(弹簧),只进行约束的构建

PBD 处理的流程与刚体 Shape Matching 类似:

1
2
3
4
5
6
7
8
// A PBD Simulator
// 每个顶点自由运动,更新它们各自的 x 和 v
x = ...;
v = ...;
// Now PBD starts
x_new = projection(x);  // 进行投影恢复约束
v = v + (x_new - x)/dt; // 这里的 x 已经更新过了,所以速度计算是迭加
x = x_new;
  • Advantage:
    • GPU 上很容易并行
    • 执行实现简单
    • 低分辨率上运行很快
      • 不到1000个点的网格能够做到实时
    • 通用性强,还可以用来做弹性体、流体模拟
  • Disadvantage:
    • 物理上可能不正确,弹性表现受网格、迭代次数影响
    • 高分辨率上运行很慢

推荐阅读

Strain Limiting

Strain Limiting 可以认为是对 PBD 的一个改进(尽管它的出现比 PBD 更早),二者区别在于做投影前不只可以使用粒子系统做模拟,还可以使用弹簧等模型。而最后的投影只是对模拟结果的纠错,增加模拟的稳定性。

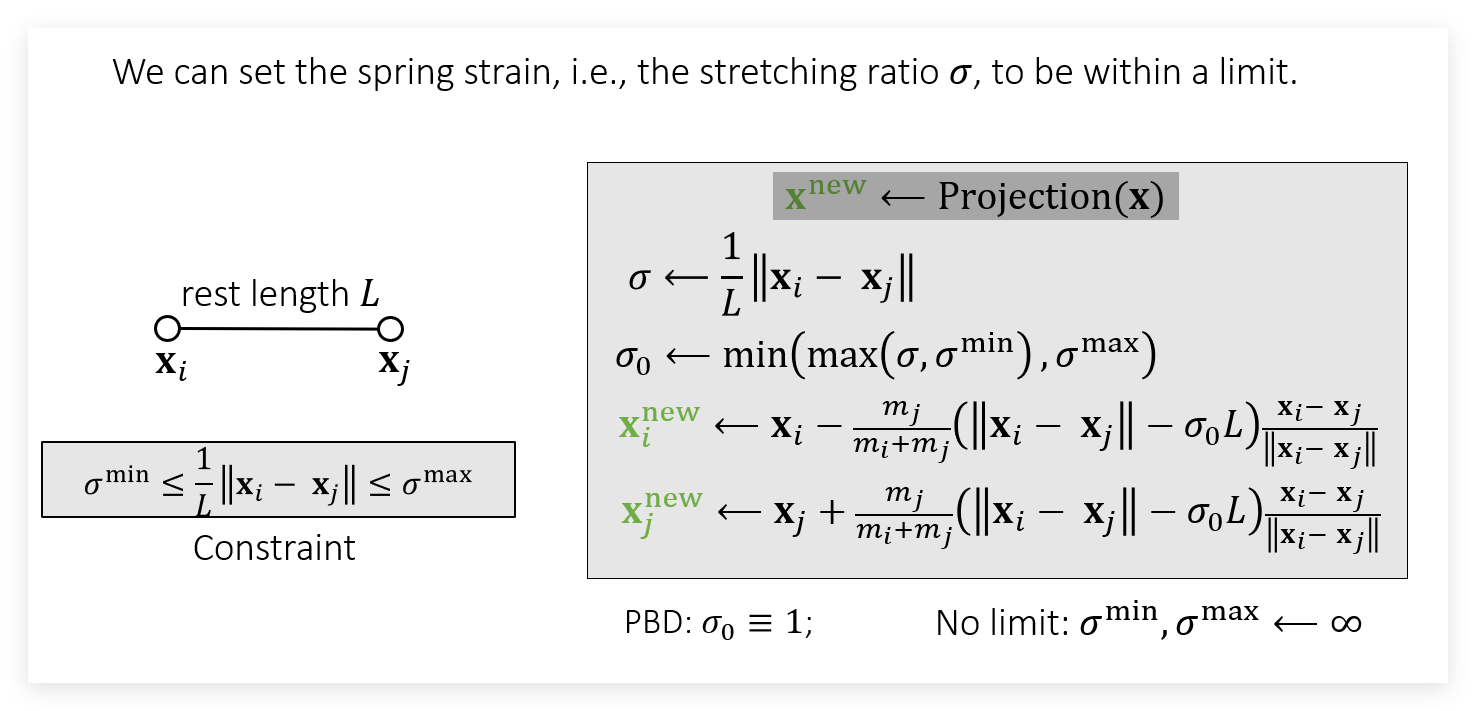

相对的,投影时的约束条件可以放宽,例如,设置弹簧的长度限制在一定范围内:


PBD 可以认为是该 Strain Limiting 的特例,即 \(\sigma_0 =1\)

除此之外,还可以对三角形的面积等进行约束。

很多物体的力与形变量之间存在非线性关系,当形变量较小时,可以采用正常的物理模拟,此时弹簧弹性系数较小,Locking Issue 不明显;当形变量较大时,改用 Strain Limiting。

Projective Dynamics

Projective Dynamics 根据弹簧系统的能量进行投影约束,即:

\[ E(x) = \sum_{e=\{i,j\}} \frac{k}{2} \left(||x_i -x_j|| -L_e\right)^2 \]

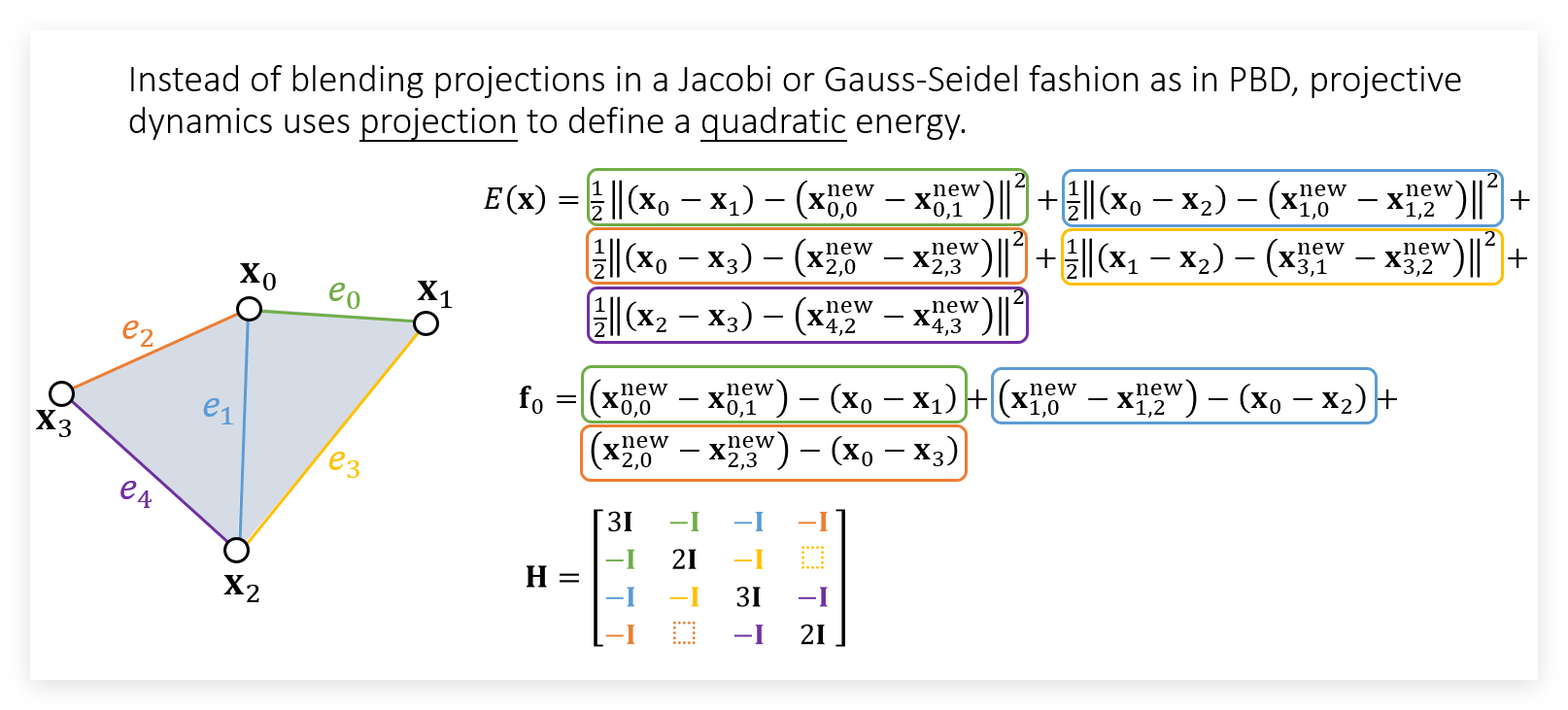

但是这样和正常物理模拟弹簧系统有什么区别?使 Projective Dynamic 特殊的其实是 Hessian,计算后可以发现它是一个常数的矩阵:


根据图转换 Hession

  • 对角线上为 \(E(x)\) 的对应变量二阶偏导,可以在图上数该点的 degree
  • 非对角线上为不同变量的二阶偏导,可以在图上数对应两个顶点之间是否存在边,有则为 -1,无则为 0

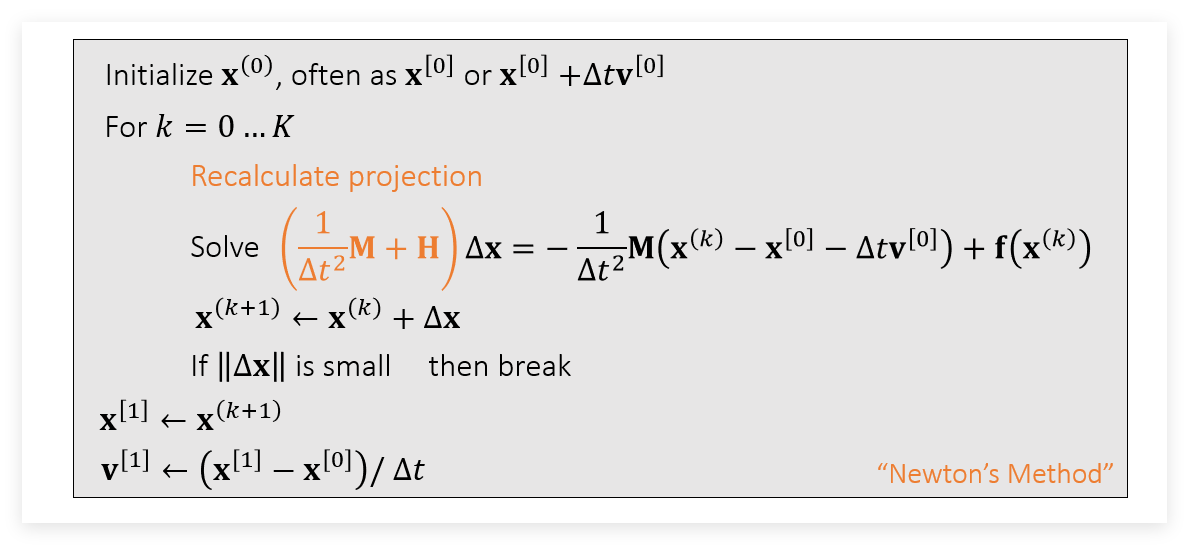

有了一个常数 Hessian 矩阵后,剩下部分和正常隐式积分步骤相同:


有一个常数 \(H\) 矩阵的最大好处就是线性系统只用求解一次

  • Advantage:
    • 相对于 PBD,在物理上有意义
    • 只需要一次 LU 分解,在 CPU 上效率高
    • 在前几次迭代中收敛效率较高(迭代次数越少精度越低)
  • Disadvantage:
    • 在 GPU 上慢,因为 GPU 不支持直接法求解线性系统
    • 迭代后期的收敛速度不如牛顿法
    • 不能简单处理约束改变的情况
