Rigid Body

约 1597 个字 预计阅读时间 8 分钟

Rigid Body Dynamic

刚体模拟是非常重要、基础的，因此一般游戏引擎都会默认提供。本课程旨在学习它是如何运作的，而不是如何使用它。

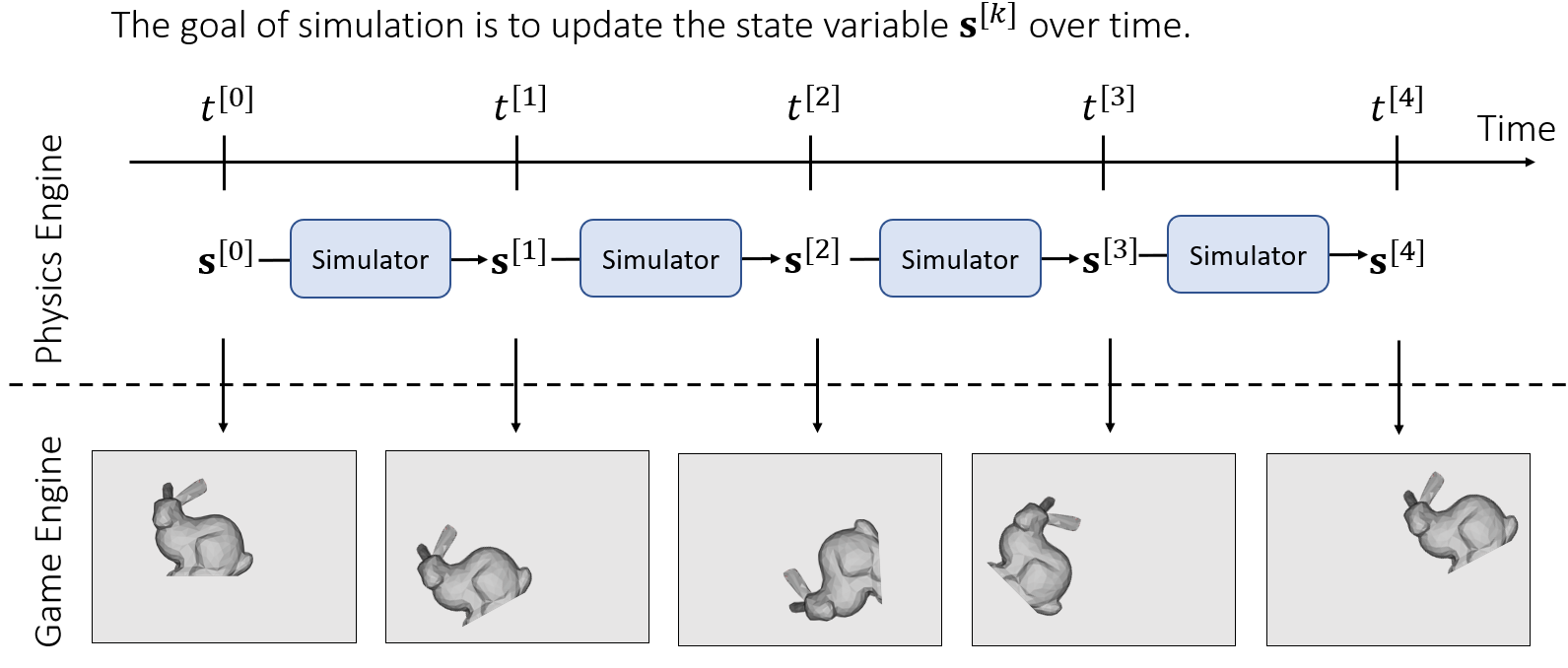

刚体模拟本质上是去更新描述物体状态的变量


对于刚体，只允许它做平移和旋转两种不影响物体形变的变化。

Translational Motion

\[ \begin{cases}v(t^{[1]}) = v(t^{[0]}) + M^{-1} \int_{ t^{[0]}} ^{t ^{[1]}} f(x(t), v(t), t)dt \\ x(t^{[1]}) =x (t ^{[0]}) + \int_{ t^{[0]}} ^{t ^{[1]}} v(t)dt \end{cases} \]

其中 \(M\) 代表质量，\(f(x(t), v(t), t)\) 代表 t 时刻刚体所受的力，那么速度的后半段就表示加速度关于时间的积分。

可以看到，上述二元方程有两个变量 \(x(t)\) 和 \(v(t)\)，它们的更新之间需要互相依赖。为了使其可解，则必须舍弃一些精度：

\[ \begin{cases}v^{[1]} = v^{[0]} + \Delta t M^{-1} f^{[0]} & \text{Explicit}\\ x^{[1]} = x^{[0]} + \Delta t v^{[1]} & \text{Implicit} \end{cases} \]

Air Drag Force

空气阻力大小通常与速度成正比，不过在一些简单模拟中，我们可以单纯认为空气阻力的作用仅为给速度乘上了一个系数，即 \(v^{[1]} = \alpha v^{[0]}\)，其中 \(\alpha\) 为 decay coefficients(衰减系数)。

Rotation

旋转可以用矩阵表示，但是在刚体模拟中，旋转矩阵是非常冗余、不直观、难以定义的。

在设计与机械控制中，常采用 Euler Angles 的方式表示旋转，在 Unity 中，分别为 rotation-by-Z，rotation-by-X，rotation-by-Y。

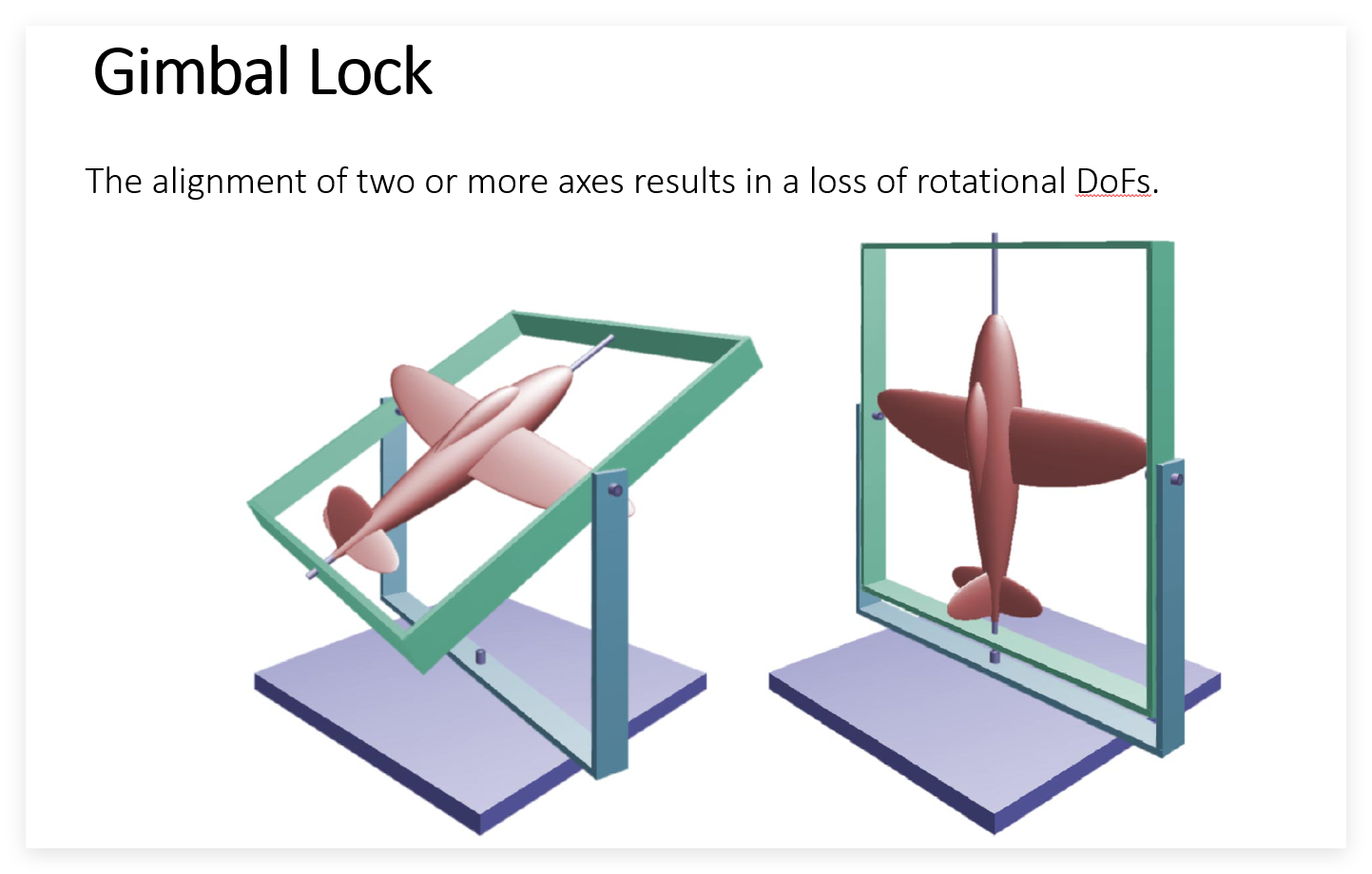

但欧拉角同样存在问题，例如 Gimbal Lock，在某些特定情形下，物体的旋转自由度会减少(多条旋转轴重合在一起)：

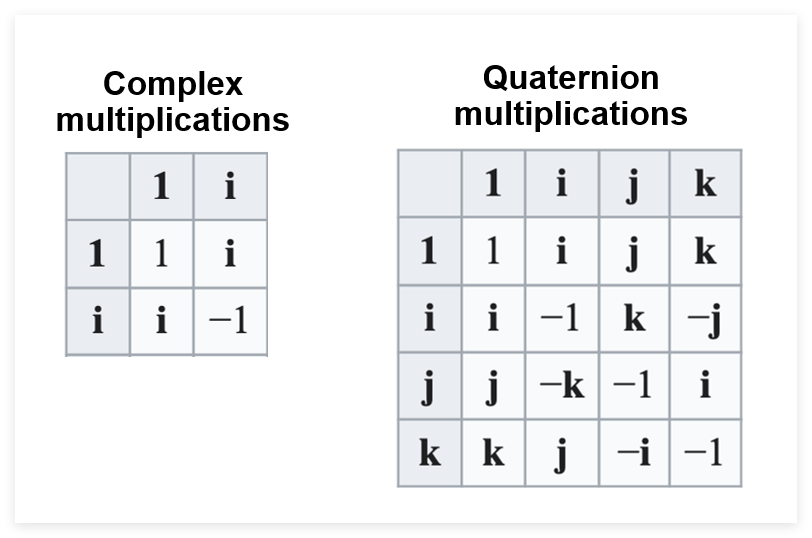

因此我们引入四元数 Quaternion，其特点是类似于虚数，还可以进行除法操作，下面一张表定义了其乘法规则：


对于四元数 \(q=[s, v]\)，部分运算规则如下：

\[\begin{array}l aq = [as, av] \\ q_1 + q_2 = [s_1 + s_2, v_1 + v_2]\\ q_1 \times q_2 =[ s_1 \times s_2 - v_1 \times v_2, s_1 v_2 + s_2 v_1 + v_1 \times v_2] \\ ||q|| = \sqrt{s^2 + v\cdot v} \end{array}\]

其中 s 指实数部分，v 指虚数部分（包括i j k）

用四元数来表示旋转，虚数部分表示旋转轴，实数部分表示旋转角度：

\[ \begin{cases}q=[\cos \frac{\theta}{2}, v] \\ ||q||=1 \end{cases} \]

在 Unity 中，虽然界面上采用欧拉角的方式表示旋转，但其内部逻辑仍然是 Quaternion。

仿照 Translation，转动可以用角速度、力矩以及转动惯量来表示：

\[ \begin{cases}\omega^{[1]} = \omega^{[0]} + \Delta t (I^{[0]}) ^{-1} \uptau^{[0]} \\ q^{[1]} = q^{[0]} + \left[0, \frac{\Delta t}{2} \omega^{[1]} \right]\times q^{[0]} \end{cases} \]

其中下半部分 \(q\) 表示 Quaternion，在 Unity 中已经定义了四元数之间的乘法，但是没有定义加法，需要自己写。

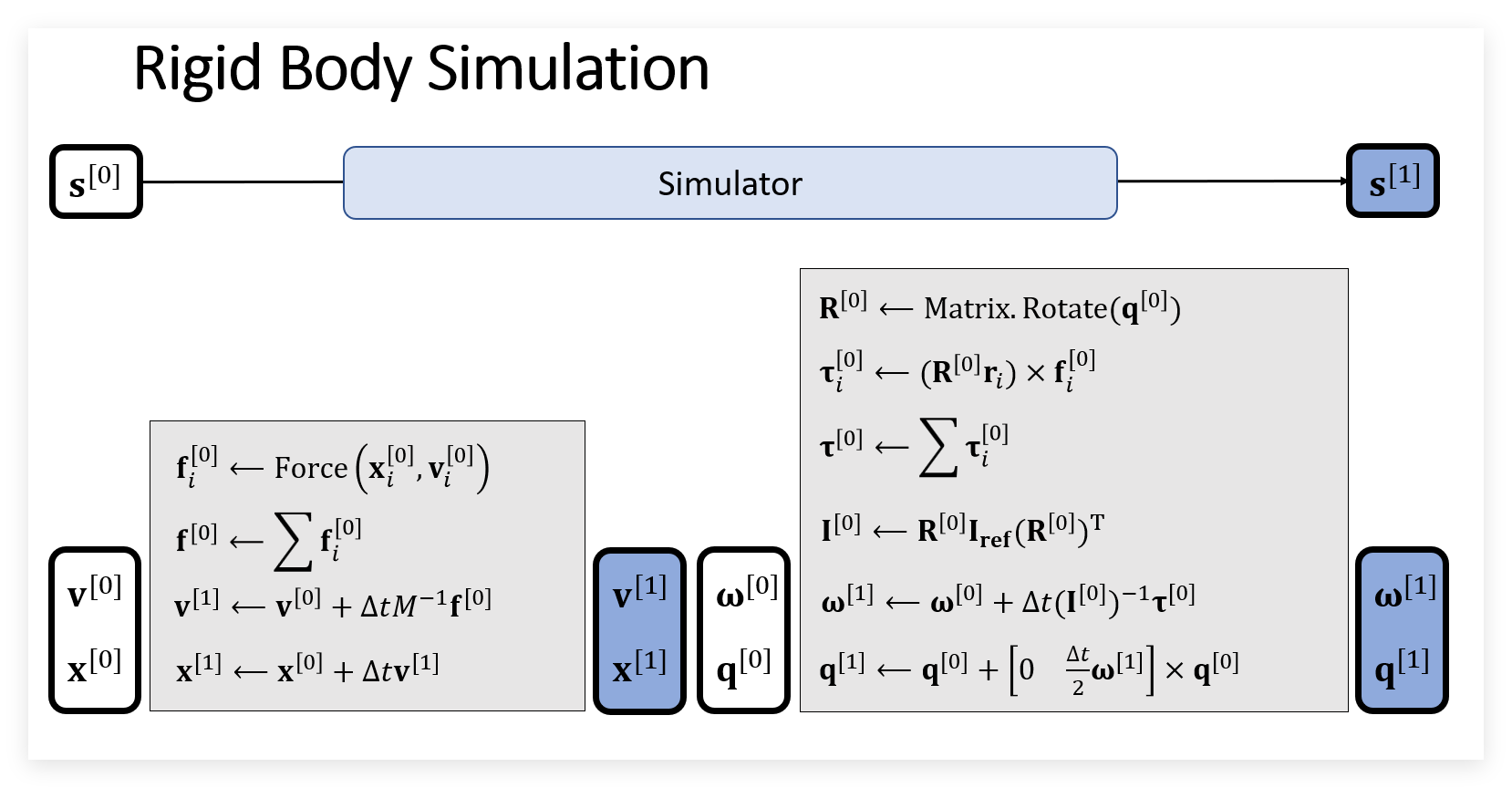

根据以上思想，可以得出其模拟函数大致为：


Rigid Collision Detection and Response

Penalty Method

可以使用距离函数对物体做碰撞检测。当距离为负时，认为发生了碰撞；为正时，则没有碰撞。

碰撞时产生的力，我们可以将其认为一种类弹簧的结构，距离（负数）越大，力越大。但是这样子判断的缺点是只有距离为负数时才会产生力，一种处理方式是为表面增加一个 Buffer，在 Buffer 范围内时就开始产生反冲力：

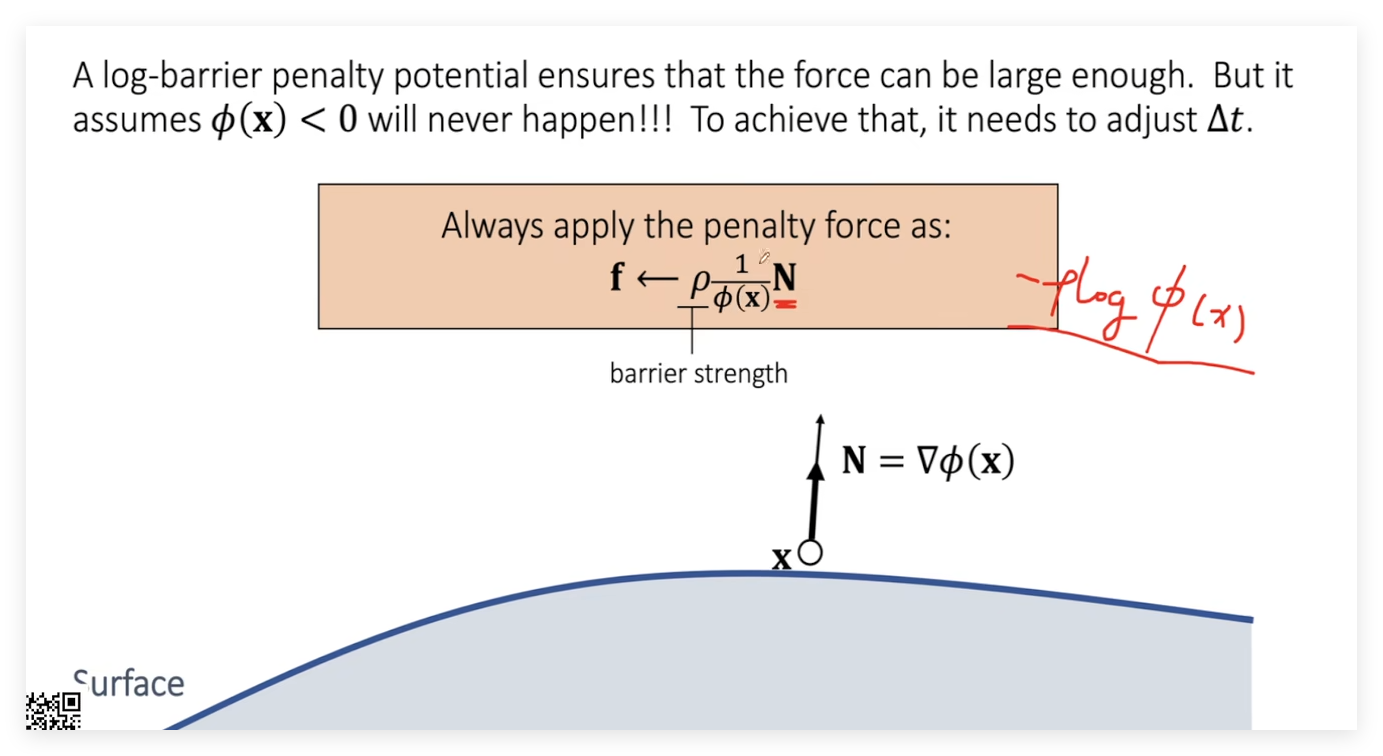

这样子，k 的取值是一个重要的议题，一种思考方式是越接近表面，物体所受的力就越大，甚至无穷大。这种 Penalty Method 称为 Log-Barrier：


在Log-Barrier中，如果距离为负数，此时力也是向内的，物体会越来越深。因此需要假定穿透是不发生的

为了保证不穿透，则步长 \(\Delta t\) 要尽可能小，同时带来了更高的成本

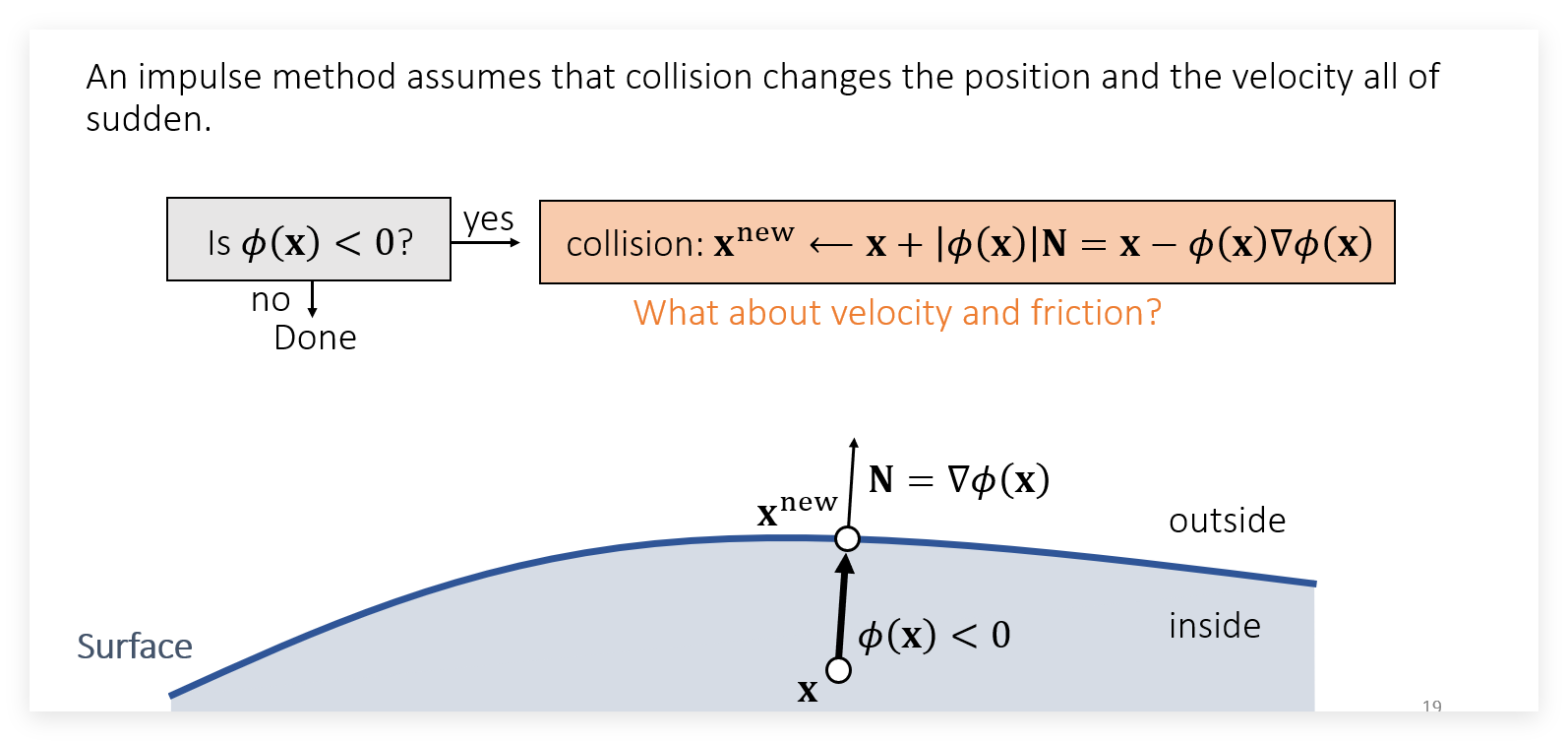

Impulse Method

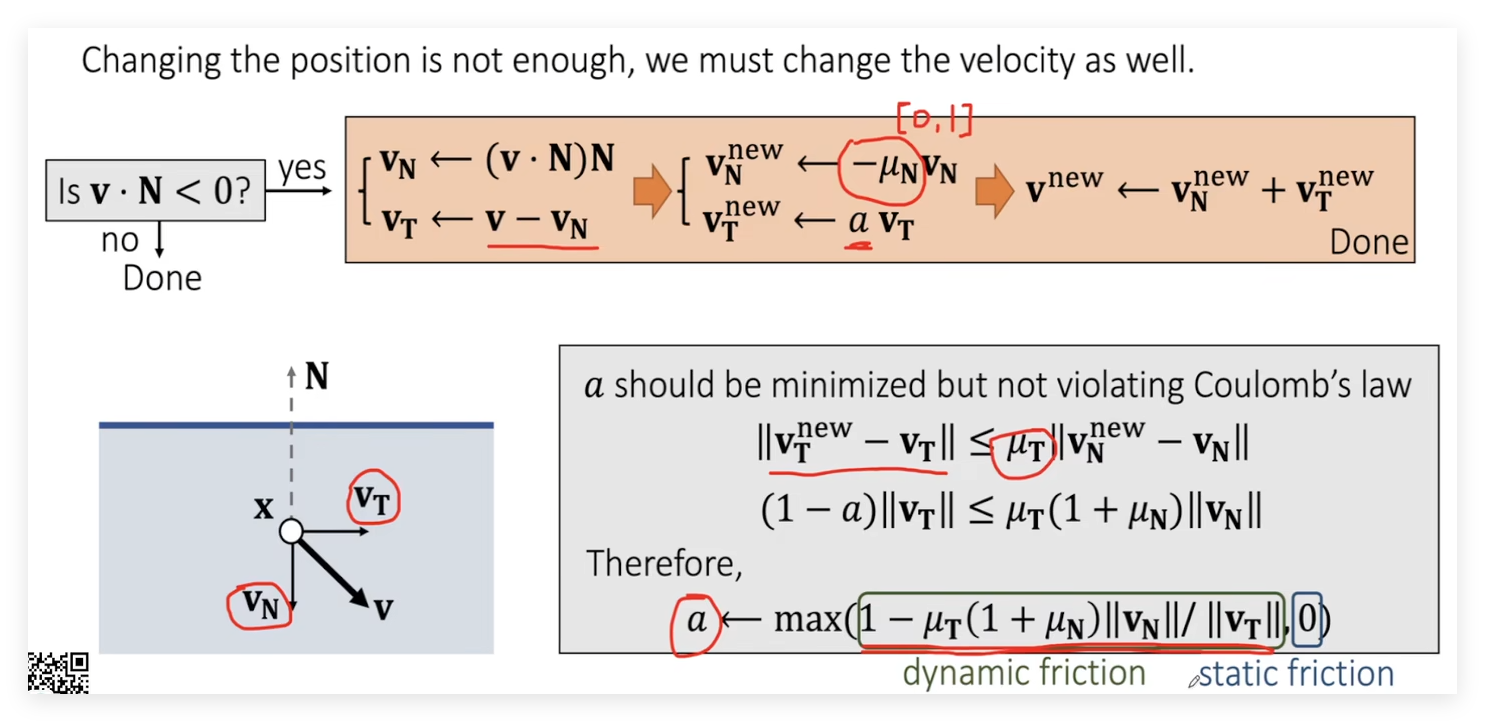

在 Penalty Method 中，碰撞后施加的力需要在下一个 \(\Delta t\) 中才能起作用，Impulse Method 则想办法在碰撞发生时立即更新速度和位置。其思想是当距离变成负数时，立即将其更新为 0（即表面），而速度的更新则由更符合物理学的方式，分别乘以反弹系数和摩擦系数：



Rigid Body

上述两小节所讲的“物体”都是针对一个小球的，而一个真正的模型是由很多 Vertex 组成的。对于单个 Vertex 的位置和速度状态：

\[ \begin{cases}x_i = x+ Rr_i & :Position\\ v_i = v + \omega \times Rr_i & : Velocity\end{cases} \]

其中 \(x,v\) 分别为质心的位置、线速度，\(R\) 是一个 Rotation 矩阵

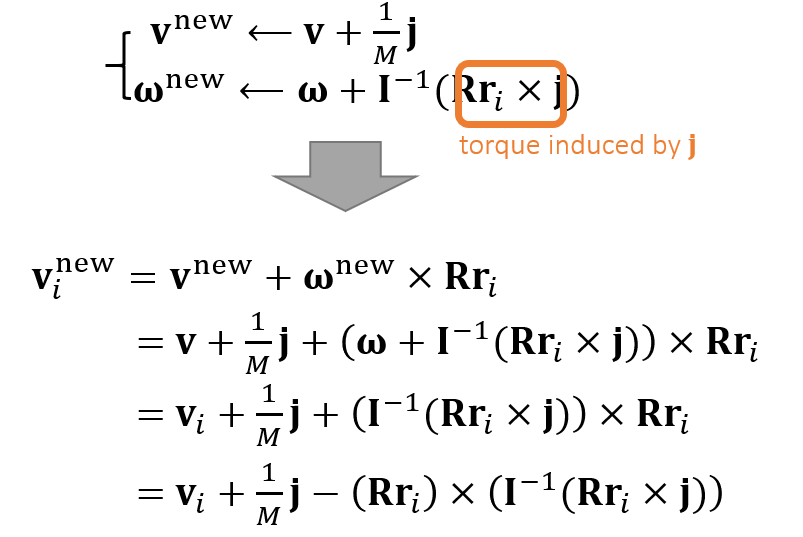

我们需要更新的状态为 \(v,\omega\)，在 \(\Delta t\) 中碰撞产生的 impulse 冲量 \(j\)，施加在顶点 \(i\) 上产生如下效果：


在实际应用中，我们认为 \(Rr_i\) 是一个四元矩阵，类似于四元数的形式

为了简化这一式子，我们讲 cross product 转换成矩阵形式，定义：

\[ r\times q= \left [\begin{matrix} r_y q_z - r_z q_y \\ r_z q_x - r_x q_z \\ r_x q_y -r_y q_x\end{matrix}\right ] = \left [\begin{matrix} 0 & - r_z & r_y\\ r_z & 0 & -r_x \\ -r_y & r_x & q_x\end{matrix}\right ] \left [\begin{matrix} q_x \\ q_y \\ q_z\end{matrix}\right ] :=r^*q \]

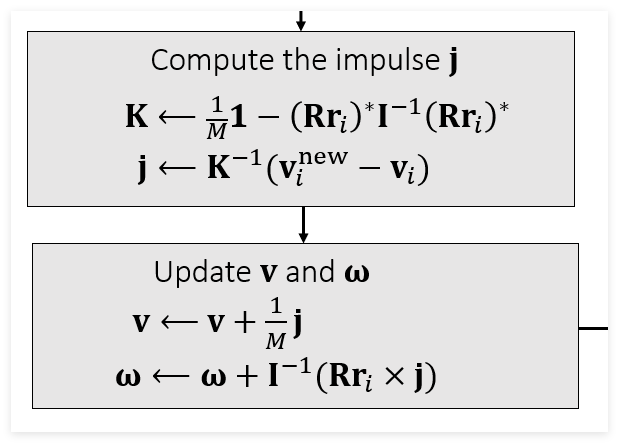

由于对于该顶点 \(i\)，\(v_i ^{new}\) 是已知的，因此我们先根据上式来计算出 impulse \(j\)，再使用 \(j\) 更新质心的 \(v,\omega\)。


如果有多个 Vertex 同时发生碰撞，一般取平均值

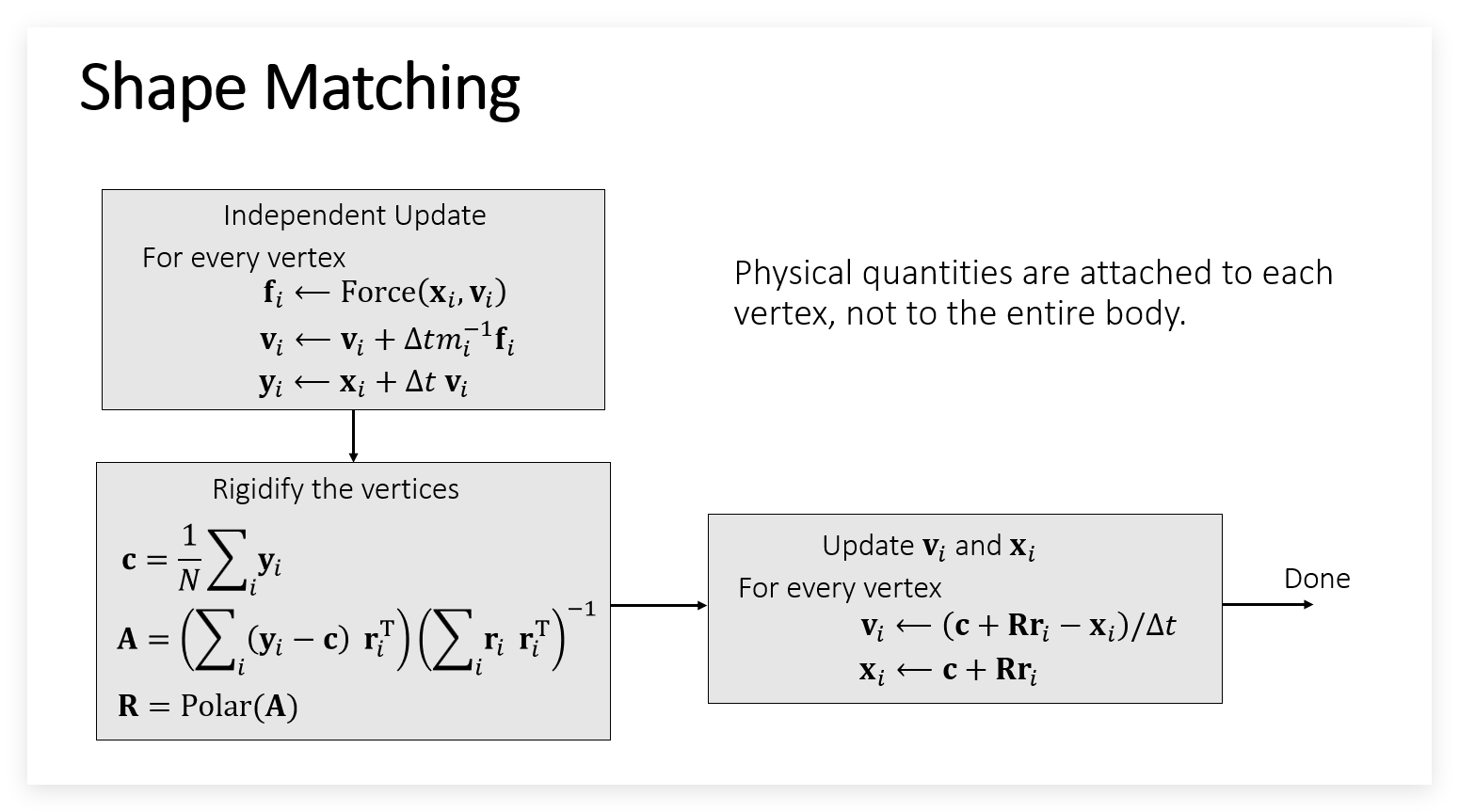

Shape Matching

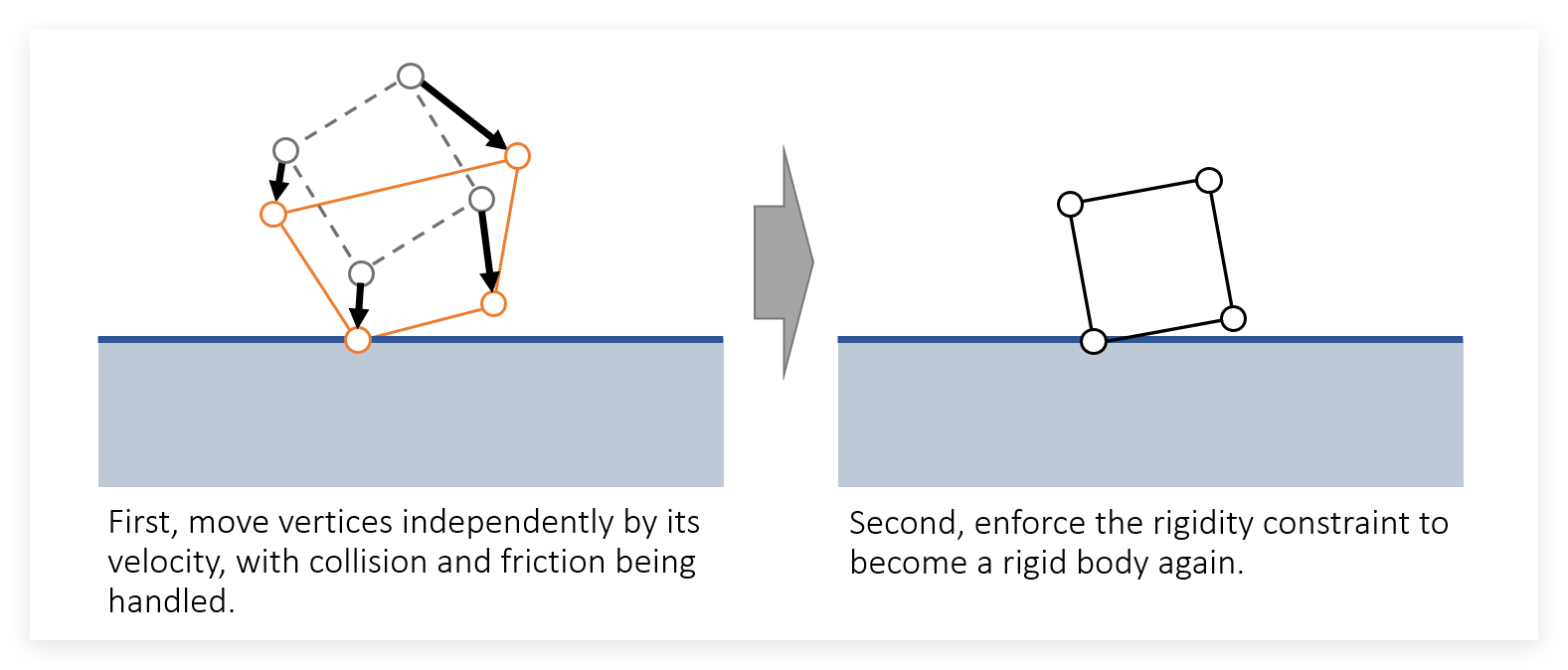

Shape Matching 换了种思路，先让每个 Vertex 都根据它们自己的 Position 和 Velocity 运动、碰撞，\(\Delta t\) 时间后将这些点恢复成该刚体的形状：


那么问题就在于如何将 Vertex 恢复成原来的形状。假设碰撞后某点的位置为 \(y_i\)，调整后最终的位置为 \(x_i =c+Rr_i\)，其中只有 \(y_i\) 和 \(r_i\) 是我们的已知量。我们希望下列式子的值能够最小：

\[ \sum_i \frac{1}{2} ||c+Rr_i-y_i ||^2 \]

分别对 \(c\) 和 \(R\) 求导，取一阶导数等于 0 的点：

\[ \begin{cases} c = \frac{1}{N}\sum_i y_i \\ R = \left(\sum_i (y_i-c) r_i^T\right) \left(\sum_i r_i r_i^T \right)^{-1} \end{cases} \]

但是对于旋转矩阵 \(R\)，我们只需要左半旋转部分，抛弃右半形变部分。
