虚拟化¶

程序与进程¶

程序是状态机的静态描述，描述了所有可能的程序状态。程序(动态)运行起来，就成为进程。

进程管理 API¶

既然如此，我们就需要操作系统提供进程管理的 API。

一个直观的想法是使用 spawn(path, argv) 创建进程(状态机)，用 _exit() 销毁进程。这个想法在 Windows 中得到应用，分别对应 API 为 CreateProcess() 和 TerminateProcess()。

而在 Unix 中，它使用复制和复位来代替创建和销毁：

pid_t fork(void);

完整复制一份状态机，包括内存、寄存器

• 执行 fork 的进程返回子进程的进程号，它们是“父子”关系
• 子进程则返回 0；如果返回 -1 则说明复制失败，通过 errno 返回错误原因

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

int pid = fork();
if (pid < 0) {
    // 失败处理
}

// 在两个进程中同时执行
// 根据返回值的不同在父子进程中做不同行为
if (pid == 0) {
    // new
} else {
    // old
}

进程创建的关系形成了进程树，子进程结束时需要发送 SIGCHILD 信号给父进程。但是要是父进程此时已经终止了怎么办？UNIX 的托孤机制会将子进程的 ppid 设置为 1，并且 1 号进程收到该孤儿进程的信号不会做任何事。

int execve(const char * filename, char * const argv[], char * const envp[]);

将当前进程重置成一个可执行文件描述状态机的初始状态。

• filename 可执行文件的文件名
• argv[] 程序的参数
• envp[] 环境变量

execve 是唯一能够“执行程序”的系统调用，因此当我们执行任何可执行文件时，第一个调用的肯定时 execve，我们可以用 strace 命令进行验证：

1
2
3
4

➜ strace ./main &| less
Missing filename ("less --help" for help)
execve("./main", ["./main"], 0x7ffff1b1c230 /* 38 vars */) = 0
...

在 C 程序中执行 execve 后，如果该系统调用没有 error，则后面的代码都不会被执行，因为这个程序的状态机直接被重置了。例如我们对 gcc 进行 strace，观察这一部分代码：

1
2
3
4

[pid 28369] execve("/usr/local/sbin/as", ["as", "--64", ...
[pid 28369] execve("/usr/local/bin/as", ["as", "--64", ...
[pid 28369] execve("/usr/sbin/as", ["as", "--64", ...
[pid 28369] execve("/usr/bin/as", ["as", "--64", ...

这里在环境变量 $PATH 中寻找汇编器 as，并遍历调用 execve。从上到下当有一个 execve 可以正确执行后，下面的指令就不会再被执行。

void _exit(int status);

立即摧毁状态机，允许有一个返回值，可被父进程获取。

通过这三个系统调用就实现了整个 UNIX 世界中的所有进程调用。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

int pid = fork();
if (pid == -1) { // 错误
    perror("fork"); goto fail;
} else if (pid == 0) { // 子进程
    execve(...);
    perror("execve"); exit(EXIT_FAILURE);
} else { // 父进程
    ...
    int status;
    waitpid(pid, &status, 0); // testkit.c
}

进程地址空间¶

进程 execve 后的初始状态在 ABI 中得到规定，但是不同操作系统的规定并不相同，例如你可以查看 System-V ABI 的 3.4 节 Process Initializaiton。进程的地址空间中，大部分段都是不可读的，访问它们会出现 segment fault。

进程的初始状态只有 ELF 文件中声明的内存和一些操作系统分配的内存，其它任何指针的访问都是非法的。但是进程的地址空间不是固定的，一定存在一个系统调用可以改变进程的地址空间：

1
2
3
4
5
6
7

// 映射
void *mmap(void *addr, size_t length, int prot, int flags,
           int fd, off_t offset);
int munmap(void *addr, size_t length);

// 修改映射权限
int mprotect(void *addr, size_t length, int prot);

• addr: 指定映射起始地址；对于 mmap，通常设为 NULL，由系统自动选择合适位置
• prot: 指定内存保护方式
  • PROT_READ 可读
  • PROT_WRITE 可写
• flags: 控制映射行为
  • MAP_SHARED 共享映射
  • MAP_PRIVATE 私有映射
  • MAP_ANONYMOUS 匿名申请内存
• fd: 把文件 “搬到” 进程地址空间中 (例子：加载器)
• offset: 文件中的偏移量，表示从文件中的哪个位置开始映射

操作系统对象¶

文件¶

1
2
3

➜ cat /dev/urandom | head -c 16 | hexdump
0000000 d8e4 1e43 4a06 bce4 e7ec 64a9 557f 0ffa
0000010

文件是带有“名字”的数据对象，广义上可以包含字节流(终端、urandom等)和字节序列(普通文件)；而文件描述符是指向操作系统对象的指针，通过指针可以访问一切。

在 Unix 系统中，操作系统对象（如文件、设备、管道等）的访问都需要通过文件描述符（指针）。常见的文件描述符操作包括：

• open() - 打开/创建对象，会在地址空间中分配一个未分配的最小文件描述符
  • p = malloc(sizeof(FileDescriptor));
• close() - 关闭对象
  • delete(p);
• read()/write() - 读写对象，属于解引用
  • *(p.data++);
• lseek() - 改变读写位置
  • p.data += offset;
• dup() - 复制文件描述符
  • q = p

文件描述符是进程状态的一部分，那么我们在执行 fork 复制进程的时候对于该块地址空间会发生什么？

对于字节流，我们可以没有直接将指针的值复制到子进程中，相当于浅拷贝；对于字节序列，文件描述符指向的是该文件的一个 offset，因此我们复制的指针值实际上指向的为该 offset，这个操作和 dup() 相同。

可以尝试以下代码：

1
2
3
4
5

➜  ~ wget -r -np -nH --cut-dirs=2 -R "index.html*" "https://jyywiki.cn/os-demos/virtualization/fd/"
➜  ~ cd fd && make
➜  fd ./fd-offset
Content of sample.txt: AB
Content of sample.txt after fork: DC

Windows 系统中的文件描述符比 Unix 更像一个指针，称为 Handle(句柄)。和 Unix 相反的是，Windows 中默认 handle 是不继承的，这符合面向工程的最小权限原则。

除了上述用来访问系统中对象的系统调用，UNIX 还提供了 mount, pipe, mkfifo 等能够“创建”操作系统对象的系统调用。

UNIX 管道(pipe)是一个特殊的流式文件，它常用作进程间通信机制，允许数据在不同进程之间单向流动。其中一个进程将数据写入管道的一端，而另一个进程从管道另一端读取数据。

1
2
3
4

// 匿名管道
int pipe(int pipefd[2]);
// pipefd[0] 是读口，pipefd[1] 是写口
// 匿名管道在两个口均无人引用时会被操作系统自动回收

那么我们平常在终端使用管道 | 传递输出时，OS 的机制会创建一个管道对象，将前一个程序指向终端(stdout)的文件描述符转移到管道的写口，后一个程序指向终端(stdin)的文件描述符转移到管道的读口。

UNIX Shell¶

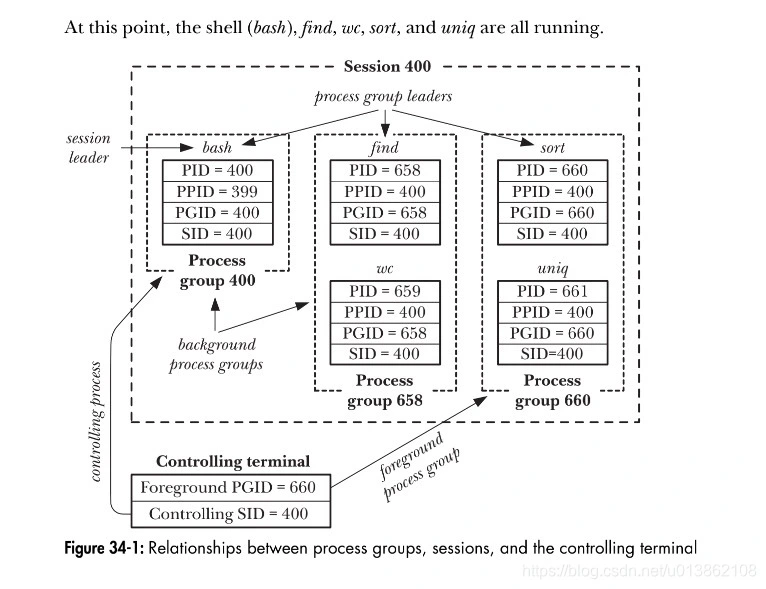

Session(会话) 是一组进程的集合，通常由一个登录会话（login, ssh 等）创建。每个 Session 包含一个或多个 Process Group(进程组)，并关联到一个 Controlling Terminal(控制终端)。

由 fork 命令创建出来的进程属于同一个进程组，例如管道命令等。

Controlling Terminal 记录当前正在前台的 Process Group ID。用户在 Shell 中输入 Ctrl+C(中断)、Ctrl+Z(停止)、Ctrl+\(退出) 等字符时实际上是发送给 OS，由 OS 向位于前台的进程组中的所有进程发送对应 signal：

可执行文件¶

LIBC¶

在操作系统 API 上，为了服务应用程序，有必要设计一套“好用”的库函数。虽然 libc 今天已经谈不上“好用”，但它成就了 C 语言今天的地位，以及以 ISO 标准的形式支撑了操作系统生态上的万千应用。

libc 大部分代码可以通过 C 语言本身实现，少部分需要一些底层支持，例如体系结构相关的内联汇编语句。

链接和加载¶

应用生态¶

操作系统仅有两个机制：初始状态+系统调用

UNIX 启动时初始状态：

<1> initramfs 中的对象，包括解压并挂载根文件系统 -> <2> /dev/console，是用于 IO 的关键设备 -> <3> 查找并加载 init 脚本，此时才会挂载真实根文件系统，例如 /dev/sda1，通过 pivot_root 或 switch_root 等系统调用切换到真实根文件系统，然后再执行 /sbin/init 全面初始化。

1
2
3
4
5
6
7

Bootloader -> Kernel ->
initramfs 解压 -> 挂载为 `/` ->
/dev/console 可用 ->
执行 `/init` ->
准备环境、挂载真实根文件系统 ->
切换到真实根 ->
执行 `/sbin/init` -> 用户空间全面启动
