Progressive Shell Quasistatics for Unstructured Meshes

约 3329 个字 70 行代码 预计阅读时间 18 分钟

https://pcs-sim.github.io/psq/

Progressive Simulation

Introduction

Progressive Cloth Simulation (PCS)

传统布料仿真存在速度和精度的矛盾:粗糙网格虽然计算速度快,但无法反映细网格仿真后的褶皱和卷曲等细节;而高精度网格仿真计算量巨大。

PCS首先对极低分辨率的网格进行碰撞含摩擦的准静态仿真(通常基于连续碰撞势能模型C-IPC求解),得到一个粗略的平衡形态;然后将该形态插值到更高分辨率的网格作为初始状态,再进行下一层细化仿真。如此迭代直到达到所需精度时才停止,从而保证每一层的仿真结果都自洽一致且无任何交叠,最终细网格结果与真实的完全收敛解高度一致

渐进式模拟通过一系列分辨率不断提升的网格层次生成具有一致性且逐渐改进的解决方案预览,并在最终的高分辨率网格上生成收敛的模拟输出。

每层结构由一组三角形网格和对应的延拓算子(prolongation operators)组成,延拓算子将该层的网格映射到下一层更高分辨率的网格上。

将粗粒度编辑传播到细粒度(或等价地,将细粒度细节重新引入变形粗表面)需要在粗表面和细表面之间建立映射

每层网格通过下标 \(l\in [0,L]\) 索引,\(x_l, \bar{x}_l\) 分别表示第 \(l\) 层网格 \(n_l\) 的 deformed position 和 rest position,\(P_{l+1}^l \in R^{3n_{l+1}\times 3n_l}\) 表示将层级 \(l\) 映射到 \(l+1\) 的延拓算子。

那么最粗糙(coarest)的网格的变形位置就存储于 \(x_0\)

为了简化讨论,我们在论文中所用的不带下标的变量通常指最高层(finest-level)分辨率的属性,例如 \(x=x_L, \bar{x} =\bar{x}_L, n=n_L\)

对于每一个 simulation mesh,论文定义了多种势能项,并将它们加总构成总势能:

\[E_l(x) \;=\; \Psi_l(x) \;+\; B_l(x) \;+\; D_l(x) \;+\; S_l(x).\]
  • \(\Psi_l\)​:薄壳弹性势能(Shell energy),刻画网格本身的拉伸、弯曲等弹性变形。
  • \(B_l\)​:接触屏障势能(Barrier potential),用于保证不同部位或不同物体之间不发生穿透。
  • \(D_l\)​:摩擦耗散势能(Dissipation potential),用于在接触面上引入摩擦力。
  • \(S_l\)​:应变限制势能(Strain-limiting potential),可选项,用以防止网格单元产生过大应变。

材料参数、边界条件等统一收录在参数向量 \(u\) 中,这些参数在仿真过程中可能会发生改变(例如施加载荷、转动边界等)。

在一个 time-stepping 中,有当前状态 \(x^t\) 和当前参数 \(u\),progressive simulation 使用隐式欧拉法计算梯度流(gradient flow),将梯度流演化为一系列增量的能量最小化

直接模拟连续流较为复杂,论文用隐式欧拉(Backward Euler)做时间离散,将梯度流演化为一系列增量的能量最小化

\[x^{t+1} =\arg\min_{x}\; \underbrace{\frac{1}{2h^2}\,\|x - x^t\|_M^2}_{\text{惯性项}} \;+\; E(x,\,\bar x,\,u^{t+1}) \tag{1}\]
  • \(h\): 时间步长
  • \(\frac{1}{2h^2}\,\|x - x^t\|_M^2\): 惯性项,防止新状态偏离太远
  • 当满足梯度范数足够小 \(\nabla E(x^*)\|\le\varepsilon\) 时,认为已收敛到平衡态

为了避免直接在高分辨率网格上进行昂贵的求解,论文提出一种单向非线性多分辨率求解(one-way nonlinear multiresolution),包含两大子流程

  • <1> Preview: \(x_l^t \rightarrow x_l^{t+1}\),在第 \(l\) 层计算结果,分辨率越粗,计算越快,但精度越低
  • <2> Refinement: \(x_l^{t+1} \rightarrow x_{l+1}^{t+1}\),将 \(l\) 层结果延拓到第 \(l+1\)

Coarse-Level Proxy Energies

在多分辨率仿真中,直接在粗网格上使用最细网格的完整势能(包括壳弹性 Ψ、接触屏障 B、摩擦 D、应变限 S)往往不够合理——

  • 壳弹性 Ψ 依赖细网格的曲率和拉伸模式,在粗网格上无法准确评估;
  • 接触/应变限制 相关的屏障项 B、D、S 则完全丢失了最细格可能出现的局部接触与过伸展风险。

因此,论文在每个粗层 \(l\lt L\) 定义了一个“代理”(proxy)势能 \(F_l(x_l)\),用它在粗层上同时近似又保证可行性地模拟细层行为。公式(2)给出了第 \(l\) 层的代理势能:

\[\tag{2} F_l(x_l) = \underbrace{B_l(x_l) + D_l(x_l) + S_l(x_l)}_{C_l(x_l)\;(=\text{Coarse barrier terms})} \;+\; \underbrace{\Psi_l\bigl(P^l(x_l)\bigr)}_{\text{Shell elastic at fine level}} \]
  • \(C_l(x_l)\)(粗层屏障项):
    • \(B_l\):接触屏障,防止粗层节点出现自穿透或与其他物体相交;
    • \(D_l\)​:摩擦耗散,粗层接触面上的摩擦能量;
    • \(S_l\)​:应变限制,在粗层上抑制过度拉伸(用粗网格上的单元应变计算)。
    • 这三者合起来保证了解在当前网格拓扑下的可行性(feasibility),即没有穿透、没有过伸展。
  • \(\Psi_l(P^l(x_l))\)(延拓后在最细层评估的壳弹性能量):
    • 在最细层上计算壳弹性 Ψ,能够准确捕捉弯曲、扭曲等机制。

这样,代理势能既保留了顶层(最细层)壳弹性对形状质量的严格约束,又只用粗网格上的计算来维持整体可行性。

最大的创新点在于使用最细层的弹性势能作为粗层的能量项

每个时间步的准静态解需再加上隐式时间积分的惯性项,因此每层的 Preview 步骤可以表示为如下优化方程:

\[ x^{t+1}_l =\arg\min_{ x_l}\; {\frac{1}{2h^2}\,\|x_l - x^t_l \|_{M _l}^2} \;+\; F_l (x_l) \tag{3} \]

Refinement and Safe Initialization

在得到 \(l\) 层的 Preview 后,我们根据延拓算子计算得到下一层的 Safe Initializer:

\[ x_{l+1}^t = P_{l+1}^t (x_l^*) \]

下一层的 Initializer 要尽可能靠近 \(x_{l+1}^t\)

对于精细化的过程,可能存在精细化后的 mesh 违反了 contact constraints 或 strain limits 等限制。因此我们在 \(l+1\) 层也要继续进行如 \((3)\) 的 Progressive Simulation。

Progressive Simulation For Shells

论文的目标是实现一个渐进式(progressive)模拟框架,适用于 结构化非结构化的三角网格。这个目标要求他们设计出:

  • 一个合适的细化(prolongation)操作符
  • 一种安全的初始化方式,满足两个条件:
    • 内在形变(in-plane,主要是拉伸)和外在形变(extrinsic,主要是弯曲)都能被模拟出来,且符合物理壳体模型;
    • 模型在层级中的每一层都保留未变形的参考形状(rest shape),防止因下采样或插值导致“幽灵力”或不真实的形变反应。

Progressive Shell Quasistatics(PSQ)

它在 PCS 基础上,将渐进式模拟引入到了任意薄壳/板几何的仿真中,支持非结构化三角网格(包括曲面和复杂边界),核心贡献:

  • 通用网格层次结构:针对任意三角网格,PSQ设计了一个新的“从粗到细”层级构建方法。论文提出了一种非线性延拓(prolongation)算子,用于将粗网格的形变映射到细网格上,同时保持壳体原始的静态形状不变(rest-shape preserving)。这个延拓算子考虑了表面曲率和曲面内在几何,能够在网格细化时重构细节曲面。
  • 安全的上采样方法:PSQ还提出了一种形状保持的安全上采样机制,以避免细化过程中产生几何自穿插或过度拉伸。具体而言,在将粗网格形变插值到细网格后,PSQ对新生成的顶点位置进行校正,使其严格位于对应曲面上,并对可能的重叠进行检测和修正,同时约束局部应变不超过阈值(strain limiting)。这样在每一层级都保证碰撞几何无交互且形变合理。

Decimation

我们将初始 Mesh 设置为 \(M_L\),即 finest level,并通过一系列 Edge-Collapse Decimation 建立 \(M_{L-1},...,M_0\),从而得到各个层初始的 rest positions \(\bar{x}_l\)

Edge-Collapse Decimation

  • Quadric Error Metrics (QEM) [Garland and Heckbert 1997];
  • Probabilistic Quadrics [Trettner and Kobbelt 2020],使得简化效果更自然、更高质量。

然而,现存的几种细化方法(包括 Intrinsic Prolongation 和 Affine Prolongation)都难以在壳体模拟中应用,并且它们提供的 Linear Operator 缺乏稀疏性,导致难以在 High Resolution Mesh Simulation 中应用。

对于我们希望的 Prolongation Operator,我们希望具有如下三个属性:

  • <1> Rest Shape Recovery: Prolongation 需要在所有层级上保持 Rest Shape
  • <2> Shell-model Consistency: Prolongation 需要同时放大内在(拉伸)和外在(弯曲)变形模式的采样
  • <3> Efficiency: 渐进式模拟在每次 force and refinement evaluation 都需要调用 Prolongation,因此这个操作必须要在这两种操作中都保持 Inexpensive

Special Case

为了便于理解,我们先只考虑最简单的层级构建方法:Single-Edge Collapse 开始。那么 Rest-Shape Prolongation 可以简单使用 Edge Expansion 进行恢复。

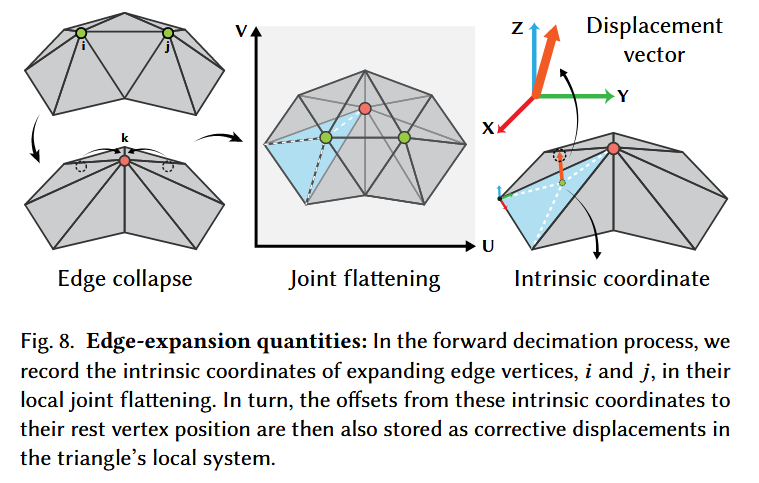

Single-Edge Collapse & Intrinsic Coordinate


我们使用 Intrinsic Prolongation 中的 Self-Parameterization 方法去定义内在坐标(Intrinsic Coordinates),从而锚定 \(l+1\) 层两个分裂的新节点的位置 \(\bar v_{l+1}^i, \bar v_{l+1}^j\)

Intrinsic uv,本质即插值重心坐标

\[\bar v_{l+1}^i = \mathbf u_i \bar x_0 + \mathbf v_i \bar x_1 + (1- \mathbf u_i - \mathbf v_i)\bar x_2\]

接下来我们还要记录 \(l\) 层和 \(l+1\) 层之间的 Extrinsic Difference \(\bar d^i = \bar x_{l+1}^i - \bar v_{l+1}^i\),其中 \(\bar v_{l+1}^i\) 是从 \(l\) 层精细化映射后的位置,\(\bar x_{l+1}^i\) 是对应点在 \(l+1\) 层的 rest shape 中的位置。

Extrinsic Difference 只记录一次,记录其在 3D 空间中偏移了多少

对于包含 vertex \(i\) 的三角形,它的三个顶点的静止位置表示为 \(\bar x_0, \bar x_1, \bar x_2\),我们将 Extrinsic Difference 分解为法向贡献(out-of-plane)和切平面内贡献(in-plane):

  • out-of-plane: \(\gamma^i = \bar{n}^T \bar{d}^i\in \mathbb{R}\)
  • in-plane\(t^i = \left [ \bar e^T \bar d^i, (\bar n \times \bar e )^T\bar d^i \right ]^T \in \mathbb{R}^2\)
    • 是一个二维“向量” \((a,b)\)

其中 \(\bar n\) 为三角形的单位法向量,\(\bar n^T \bar d^i\) 表示偏移向量 \(\bar d^i\) 在法向量上的投影,这种表示方式在矩阵乘法中等价于向量点乘。

那么 \(\bar d^i\) 可以表示为两个贡献的线性组合:

\[\begin{array}l & \bar d^i = \bar n \gamma^i + \left ( \bar e , \bar n \times \bar e \right) t^i \\ with & \bar e = (\bar x_1 -\bar x_0) / ||\bar x_1 -\bar x_0 || \end{array} \]

\(\{\bar n, \bar e, \bar n \times \bar e\}\) 构成了一组正交基,覆盖了整个 3D 空间,因此可以用来表示 \(\bar d\)

在模拟过程中,Shell Deformation 导致如上两个组成部分相应改变:

\[ \begin{array}l x_{l+1}^i = v_{l+1}^i + a^i(x _l) \\ a^i(x_l) = n^i(x_l) \gamma^i + R^i(x_l) t^i \end{array} \]

其中 \((\gamma^i, t^i)\in \mathbb{R}^3\) 只用计算一次。

General Case

在一般例子中,Edge-Collapse 可能会进行多次(通常嵌套进行),但是我们仍然能够使用 Linear Operation 来计算 anchor location\(v_{l+1} = U_{l+1}^l x_l\)

对于 \(m_l\) expanded nodes,我们将所有非线性偏移计算表示为:

\[ a_{l+1}^l (x_l) = \left [ a^1 (x_l)^T, a^2 (x_l)^T,...,a^{m_l} (x_l)^T\right ]^T \tag{6} \]

那么每层的 shell-prolongation operator 为:

\[ x_{l+1} = P_{l+1}^l (x_l) = U_{l+1}^l x_l + a_{l+1}^l (x_l) \tag 7 \]

Direct Prolongation

上节讲的都是两个相邻层级之间的 Prolongation \(P_{l+1}^l(.)\),实际上 mapping 也允许我们建立不相邻层级之间的 Direct Prolongation,定义 \(P^l(.)\) 表示从层级 \(l<L\) 直接延拓到 finest mesh 的算子。

和之前类似,我们预先计算 level \(l\) 和 level \(L\) 之间的 extrinsic differences 和 pre-vertex displacements \((\gamma^i, t^i)\)。通过 repeated composition,得到相应的线性算子 \(U^l = U_L^{L-1} ...U_{l+1}^l\)。接下来的公式则类似 (6) 和 (7):

\[ a^l (x_l) = \left [ a^1 (x_l)^T, a^2 (x_l)^T,...,a^{m} (x_l)^T\right ]^T \tag{8} \]

Direct Prolongation Operators 为:

\[ x = P^l (x_l) = U^l x_l + a^l (x_l) \tag 9 \]

需要注意,这种 Direct Prolongation 并不等效于逐层应用延拓,虽然它们都能正确还原出相同的 rest-shape,但是在 simulation 中施加的形变路径不同。

Safe Initialization

Safe Initialization


在逐层细化的仿真过程,我们需要提供一个安全(即没有穿透或违反应变限制)的初始化状态。

总体思路是先构造 \(l+1\) 层的一个非退化、安全的、无自相交的 initial expansion,然后向 Prolongation 的目标位置做 CCD 搜索。

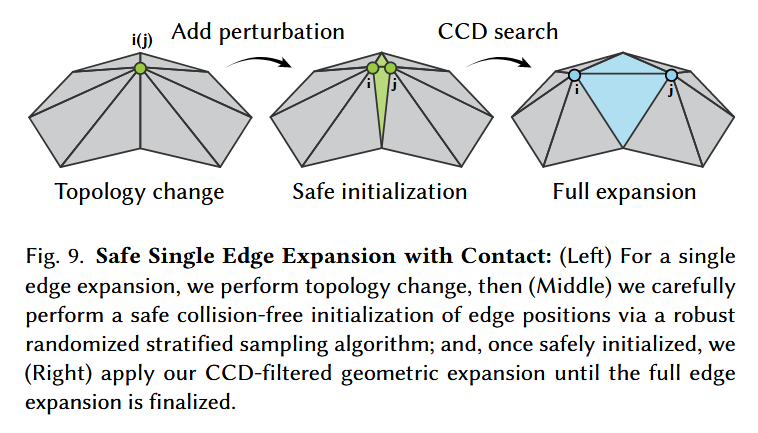

Safe Initial Expansion

在 Initial Expansion 的过程中,我们对初始要分开为 vertex \(i,j\) 的节点 \(k\) 做一个初始扰动,从而确保不会影响到 CCD 的碰撞检测。遗憾的是,在 3D 空间中,即便是一个微小的扰动也有可能造成严重的 self-intersection 或者 global intersection。

为了获得一个 initial safe perturbation per expansion,作者采用随机分层采样法(randomized stratified sampling):

第一步:first-attempt 试探扰动

  • 尝试先按目标方向扰动 i 和 j,但只在 patch 局部内检查是否交叉
  • 扰动幅度由某个安全上界控制,确保不会和别的 patch 交叉(global intersection-free)。

如果成功:

  • 即局部也无交叉,则用此作为 safe initial,进入 CCD 搜索阶段。

如果失败(存在局部自交):

  • 开启随机采样阶段:对 j 随机选取扰动方向(仍然用小幅度),一一尝试。
  • 每次采样后检查是否产生局部交叉。
  • 如果没有交叉,就停止,采样成功。

为什么对 j 随机选取扰动方向尝试?还没搞懂

问了 GPT,一般对 j 施加随机扰动后,i 也要相应调整。常见做法是让 i 落在对称位置,或者仅保持变长约束,保证 \(||x_i - x_j||\) 在合理范围内,防止形状畸形。

CCD-filtered Geometric Expansion

在完成如上 safe initial expansion 操作,确保边长非零的基础上,我们接下来详细讲述如何通过 CCD safe-stepping 安全地扩张这些 edges 到它们的 prolonged geometry targets。

在下一节我们将讲述最终的并行扩张算法,本节先讲述它们的 sequential 做法

我们应注意到,在进行 refinement 操作前,上一层通过 IPC 得到的方法可以确保表面两两之间存在一定 gap distance,我们计算得到 minimal-gap \(g\),它的范围通常是 1e-3 ~ 1e-4。

随后我们将每个新插入的顶点沿着它们的 safe perturbation direction 移动一小段距离,这个距离要远小于 \(g\)。这能够确保全局非相交安全性,而无需进行昂贵的全局相交检测和处理。

Safe Perturbation Direction:即上一步中的扰动方向

  • 在正式 CCD 前,会用普通的空间哈希 + CCD 粗略阶段(broad-phase)来提前筛除相距很远的元素对。
  • Additive-CCD 接受一个参数 \(r\),用来控制“允许靠近程度”。对于留下的不同距离碰撞候选对,我们为其采取不同策略:
    • 初始距离 \(d_0\),新得到的距离 \(d_1\),ACCD 保证 \(d_0 \ge rd_0\),即 \(r\) 越接近于 1 则对步长限制得更多
初始距离 \(d_0\) 对应 r 值​ 原因
\(d_0 \ll g\) r = 0.999 不希望再让这对靠得更近,步长要非常小
\(d_0 \approx g\)\(d_0 \gg g\) r = 0.1 可以允许大步一点,推进速度更快
  • 这种策略在不同类型的顶点对上做 trade-off:防止相交 vs 保持速度。

根据 ACCD 移动过后,我们还需检查每对碰撞候选的之间的最终距离 \(d_1\),如果 \(d_1 \lt g\),或者出现了网格退化等不合理情况,我们会在局部 patch 区域内增大 contact stiffness 进行多次牛顿迭代,从而恢复过近碰撞对之间的间隙。

这种按块优化的运算是一种微小且局部的开销,由于我们 ACCD \(r\) 的设置,它在大多数例子中不会进行

Safe Parallel Expansion

实际层级构建中,需要一次展开成千上万条边,如果逐条顺序处理,不仅运行缓慢,还可能产生次序依赖。Safe Parallel Expansion 的核心思想是:

  • 局部独立性 (locality assumption)
    • 多个 expansion 操作如果对应的 patch 不重叠,它们就可以在几何上并行展开。
    • 也就是说,只要确保不同 expansion 的 affected triangles 不相交,就可以同时做。
  • 批处理调度 (batch scheduling)
    • 把所有 expansion 分成若干组(batch)。
      • 通过 coloring 进行处理
    • 每一组里的 expansion 互不干扰,可以并行展开。
    • 组与组之间串行,保证安全性。
  • 每组内部的 Safe Expansion
    • 在 batch 内,每个 expansion 用单边的 safe initialization 算法(randomized stratified sampling + CCD filter)保证合法性;
    • 因为它们 patch 不重叠,所以 CCD 检测只需要考虑局部,不需要全局。

算法步骤:

1. 批处理分组 —— Graph Coloring

  • 独立性约束:同一 batch 内,两个 expansion 的顶点不能是拓扑邻居。
    • 这样避免 nested expansion。
  • 如何分组?
    • 根据 decimation 的依赖关系建图(dependency graph);
    • 对这个图做 greedy coloring,得到若干组;
    • 每组 expansion 就能安全并行。
  • 优势:这个 coloring 在 decimation 后可以预处理一次,后续 progressive simulation 都能复用。

2. 单批次内部的并行 Expansion 流程

进入一个 batch 之后,步骤如下:

(a) Safe perturbation initialization

  • 对 batch 内的所有 expanding vertices 并行应用随机采样的 safe perturbation(和前文里 single safe expansion 一致)。

(b) ACCD additive advancement

  1. 每个 expanding vertex xix_ixi​ 有一个剩余 displacement: \(\(\delta_i = x_i^{\text{target}} - x_i^{\text{init}}\)\)
  2. 执行 ACCD 循环:
    • 碰撞裁剪:对 candidate pairs 做 broad-phase culling,得到可能接触的对。
    • ACCD 查询:为每对候选对计算安全步长上界 α\alphaα。
    • 取最小值:全局安全步长 = 所有对中最小 \(\alpha\)
    • 推进所有顶点\(\(x_i \leftarrow x_i + \alpha \delta_i\)\)
    • 冻结碰撞顶点:如果某些顶点 jjj 出现在触发 α\alphaα 的 pair stencil,则它们的 displacement 被置零(停止)。
    • 更新其余顶点\(\(\delta_k \leftarrow (1-\alpha)\delta_k\)\)
    • 重复,直到返回 \(\alpha =1\),即没有新的碰撞阻碍。
  3. 好处
    • 避免“最小 \(\alpha\)”卡死所有顶点的进度;
    • 让不同顶点能 分阶段逐步到达 target,并行高效。

(c) Patch-based relaxation

  • 如果最后某些 primitive pair 的距离 < safe gap \(g\),说明快“贴上了”;
  • 就在局部 patch 上解一个带 elastic + IPC barrier 的局部优化,把间隙恢复到安全距离。

Stain Limiting Feasibility

虽然经过上述 Edge-Expansion 已经得到了一个 intersection-free 的目标网格,但这个网格仍然有可能不满足材料的 Strain Limits。

特别是在处理具有最大伸展限制的壳体材料中

具体方法直接采用 PCS 论文,该论文中没有详细讲解。

Quasistatic Stepping

牛顿迭代中,projected Hessian 矩阵的形式如下:

\[ H(x_l) = \frac{1}{h^2} M_l + ProjectPSD\left(\nabla^2 E(x_l)\right) \]

每轮迭代的搜索方向 \(p\) 由如下线性系统求解得到:

\[ H(x_l) p = - \left( \frac{1}{h^2}M + (U^l) ^T \nabla \Psi (U^l x_l + d_l) + \nabla C(x_l) \right) \tag {10} \]

右侧是当前增量势能的梯度项(包括变形势能 \(\Psi\) 和约束项 \(C\)):

  • \(\Psi\):主势能(如弹性能)
  • \(C\):硬约束(如不可穿透条件)
  • \(U^l\):prolongation 相关变换矩阵
  • \(d^l\):当前位移下的偏移

这一阶段并不需要精确解,我们可以为其设置最大牛顿迭代次数,目标是快速收敛 + 稳定过渡 + 中间状态可视化。最后一层我们才需要完整迭代至收敛,要求最后一次迭代步长小于容差。

Pseudo Code

GPT 总结

# Algorithm: Progressive Quasistatics (PSQ)

Input:
    - Mesh hierarchy { M^0, M^1, ..., M^L } from edge-collapse decimation
    - Time steps T, step size h
    - External forces f_ext
    - Collision objects (treated as additional mesh domains)
Output:
    - Sequence of simulated states { x^l_t }

--------------------------------------------------
Preprocessing:
1. Build hierarchy via decimation:
       Record intrinsic UV for collapsed vertices,
       Record extrinsic offsets (γ_i, t_i) for prolongation.
2. Precompute graph coloring for expansions:
       - Build dependency graph of edge collapses.
       - Apply greedy coloring  batches { C^1, C^2, ... }.
3. Initialize collision objects:
       - Prolongation & coloring same as for shells.

--------------------------------------------------
Main Simulation Loop:
for each timestep t = 0,...,T-1 do
    # Progressive refinement through levels
    for l = 0,...,L-1 do
        # Solve quasistatics at current level
        x^{l}_{t+1}  argmin_x {
            (1/2h^2) || x - x^l_t ||^2_{M^l} + F^l(x)
        }
        where
            F^l(x) = B^l(x) + D^l(x) + S^l(x)   # barrier/contact + strain limit
                      + Ψ^l P^l(x)              # prolongated fine-scale shell energy

        # Expand to next finer level
        SafeParallelExpansion(M^l  M^{l+1})
    end for
end for

--------------------------------------------------
Subroutine: SafeParallelExpansion(M^l  M^{l+1})
for each batch C in coloring {C^1, C^2, ...} do
    parallel for each edge expansion e in C do
        # Step 1: Safe perturbation initialization
        Apply sampling-based safe initial displacement
        Ensure local non-intersection
    end parallel

    # Step 2: ACCD additive advancement
    For all expanding vertices, define target displacement δ_i
    repeat
        - Broad-phase culling on candidate pairs
        - Compute per-pair CCD ratio bounds  α
        - Advance all vertices: x_i  x_i + α δ_i
        - Freeze vertices that triggered α: δ_j  0
        - Update remaining displacements: δ_k  (1-α) δ_k
    until α = 1

    # Step 3: Patch relaxation
    If any primitive pair distance < safe gap g:
        Solve local elastic + IPC barrier relaxation
end for

--------------------------------------------------
Subroutine: Prolongation (Shell Prolongation)
for each expanded vertex i:
    anchor = U_{l,l+1} x^l           # intrinsic prolongation
    offset = n_i(x^l) γ_i + R_i(F_i) t_i
    x^{l+1}_i = anchor + offset
end for
Comments:
